Valor H3 Series Manuel utilisateur

4007609-01

1040BPB-RC Four-sided Backing Plate Kit

CSA approved for use with Valor H3 1000 Heater Models

(in Retroﬁt applications)

INSTALLATION MANUAL

H3 Series

INSTALLER: Leave this manual with the appliance.

CONSUMER: Retain this manual for future reference.

The 1040BPB-RC backing plate is intended to be used on Valor heaters models H3 1000 in retroﬁt applications. Refer

to installation manual supplied with appliance for clearances to combustible and other speciﬁcations when using the

1040BPB-RC “Retroﬁt Application” Backing Plate.

The 1040BPB-RC needs to be ﬁtted with with a Four-Sided Front 1041FSV or 1041FSCB to complete the installation.

Note: Intended to install into existing cavity and overlap existing wall finish. Backing plate mounts in fixed

position and does not adjust for additional finish material.

40” (1016 mm)

33-1/4” (845 mm)

from bottom of plate

32-7/16” (824 mm)

from bottom of appliance

Backing plate 13/16” [21 mm] below

bottom of appliance

Left hand door

Backing plate

assembly

Removeable

bottom plate

Right hand

door

Left hand door

Removable panel

Overview

Right hand

door

Backing plate

assembly

H3 1000

Installation

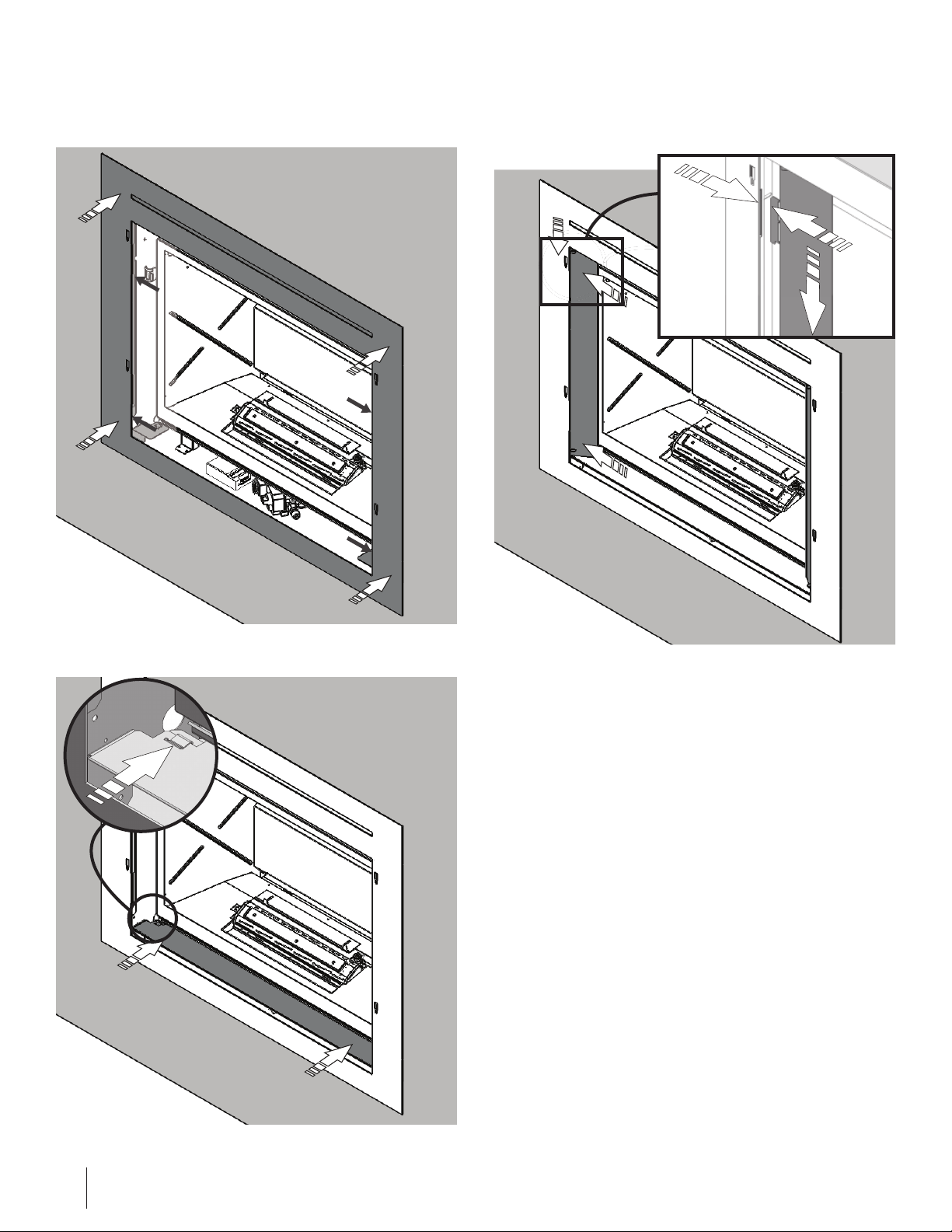

1. On completion of appliance installation, insert the

backing plate assembly into the liner box, and at-

tach it using 4 screws into the left and right sides.

2. Slide the removable bottom plate into the clips in

the side panels.

3. Insert the left hand door.

a. Insert the door tabs straight into the top and

bottom slots behind the front panel of the plate.

b. Slide the door down to secure it..

4. Repeat for right hand door.

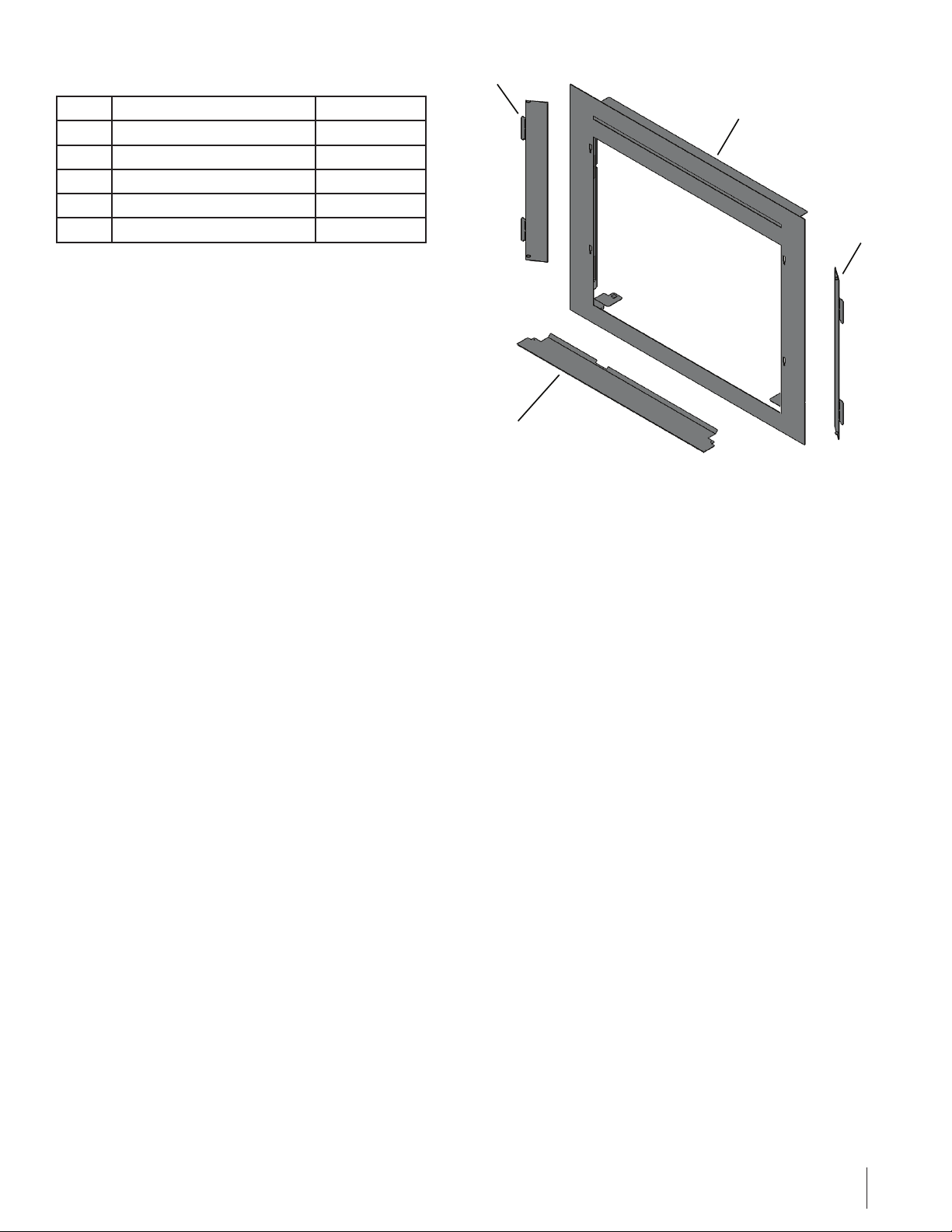

Description Part Number

1 Backing plate assembly 4007363AZ

2 RH door assembly 4007169AZ

3 LH door assembly 4007164AZ

4 Removable bottom panel 4007362AZ

Sheet metal screws (4) 100A757

Repair Parts List

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

Plaque de ﬁnition à 4 côtés1040BPB-RC

Homologuée par la CSA pour usage avec les foyers Valor H3 1000 installés

en remplacement d’un foyer existant dans un encastrement combustible

DIRECTIVES D’INSTALLATION

Série H3

INSTALLATEUR : Laissez cette notice avec l’appareil.

CONSOMMATEUR : Conservez cette notice pour consultation ultérieure.

Left hand door

Backing plate

assembly

Removeable

bottom plate

Right hand

door

Porte gauche

Panneau amovible

Concept

Porte droite

Plaque de finition

H3 1000

La Plaque de ﬁnition 1040BPB-RC est conçue pour être installée sur les foyers Valor 1000 H3 installés en

remplacement d’un foyer existant dans un encastrement combustible. Consultez le guide d’installation fourni avec

l’appareil pour connaître les dégagements aux matériaux combustibles et autres spéciﬁcations lorsque vous installez

la Plaque de ﬁnition 1040BPB-RC pour remplacement en encastrement combustible.

La Plaque 1040BPB-RC doit être installée avec une des Bordures à 4 côtés 1041FSV ou 1041FSCB aﬁn de compléter

l’installation.

Note : Conçue pour installer dans une cavité existante et dont le bord couvre la finition du mur existant. La

plaque de finition s’installe en position fixe et ne peut être ajustée pour une couche additionnelle de finition.

40” (1016 mm)

33-1/4” (845 mm)

from bottom of plate

32-7/16” (824 mm)

from bottom of appliance

Backing plate 13/16” [21 mm] below

bottom of appliance

de la base de la plaque

de la base de l’appareil

Plaque se termine 13/16” [21 mm] en bas de l’appareil

Installation

1. Une fois le foyer installé, insérez la plaque de ﬁnition

à l’intérieur de la caisse du foyer et ﬁxez-la à l’aide

de 4 vis, 2 sur chaque côté.

2. Insérez le panneau amovible sous les attaches des

supports des côtés et poussez le panneau jusqu’à ce

qu’il soit égal à la surface de la plaque.

3. Installez la porte gauche.

a. Insérez les onglets de la porte dans les fentes

situées juste derrière la façade de la plaque.

b. Poussez la porte vers le bas pour qu’elle soit bien

en place.

4. Répétez avec la porte droite.

Description Pièce no

1 Plaque de finition 4007363AZ

2 Porte droite 4007169AZ

3Portegauche 4007164AZ

4 Panneau amovible 4007362AZ

Vis à métaux (4) 100A757

Pièces

Conçue et fabriquée par / pour

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.foyervalor.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
