Valor 738JL Manuel utilisateur

Note: This installation must be performed by a qualied installer, service agency or gas supplier.

Installation Instructions - Logs

This Addendum revises the installation of the logs in

the Installation and Owner’s Manual supplied with the

Valor heater models 738JL and 739JL.

This document replaces pages 24‑25 of the 738JL

manual and pages 26‑27 of the 739JL manual.

For Valor heaters Legend G3, models 738JL and 739JL

Addendum

Ceramic Logs Installation (738JL and 739JL)

Unpack the ceramic logs very carefully to avoid damaging the fragile material. Install the logs as shown below.

Please note that the position of the logs is critical to ensure proper performance of the appliance.

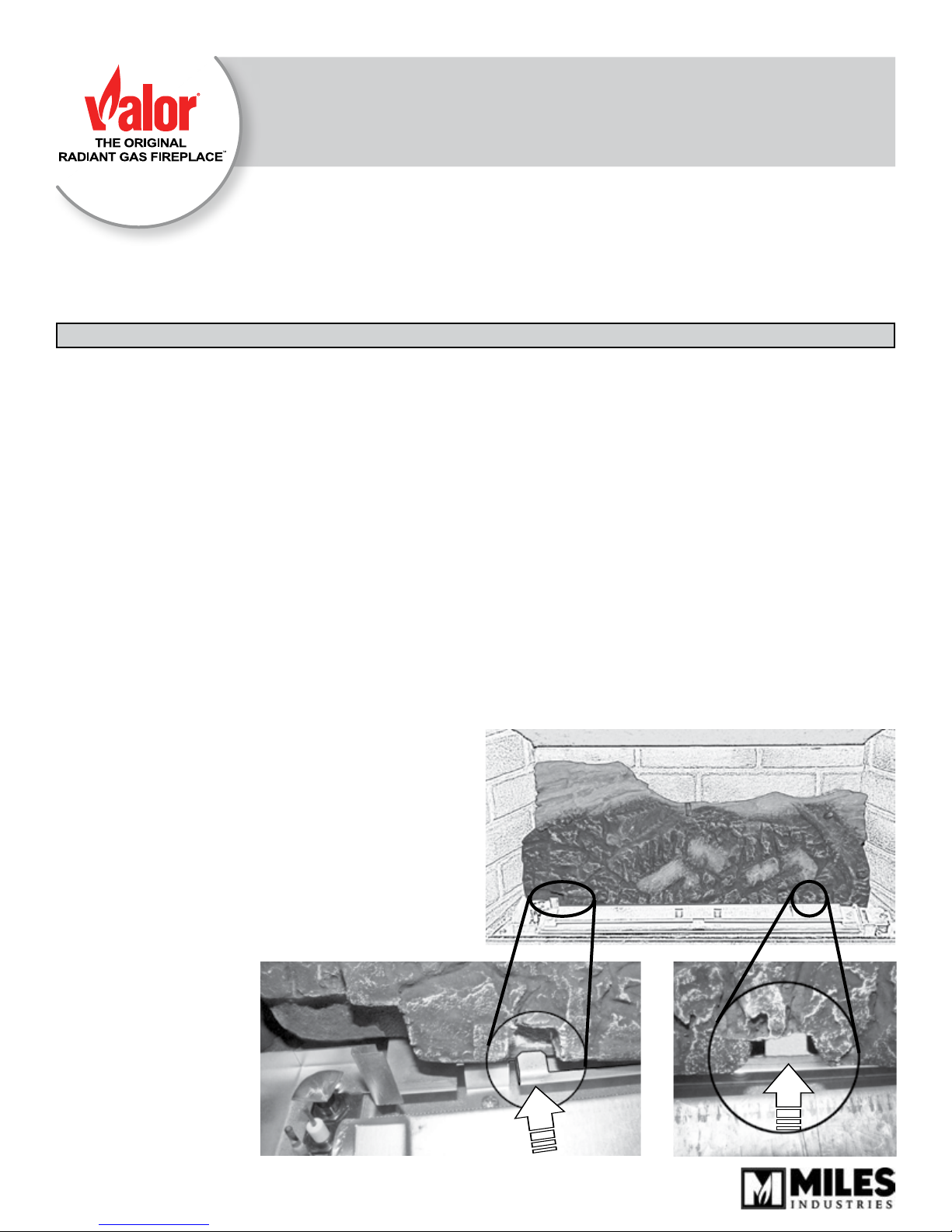

1. Place the rear log on the sheet metal support

aligning its notches at the bottom with the tabs on

the sheet metal support. Pull the log’s right‑hand

side forward until the notch at the bottom right of

the log sits against front edge of the right‑hand

metal tab as indicated. Pull the left‑hand side until

its notch at the bottom left sits against the bent

metal tab. Ensure log is not sitting on top of the tab.

NOTE: The log will be slightly angled backward

behind the burner on the left-hand side as

shown.

Installation

Use the installation manual to install the appliance.

Once you have tted the ceramic walls, proceed with

the installation of the logs as shown below instead of

following the installation manual.

After installing the logs, continue the installation as

indicated in the manual.

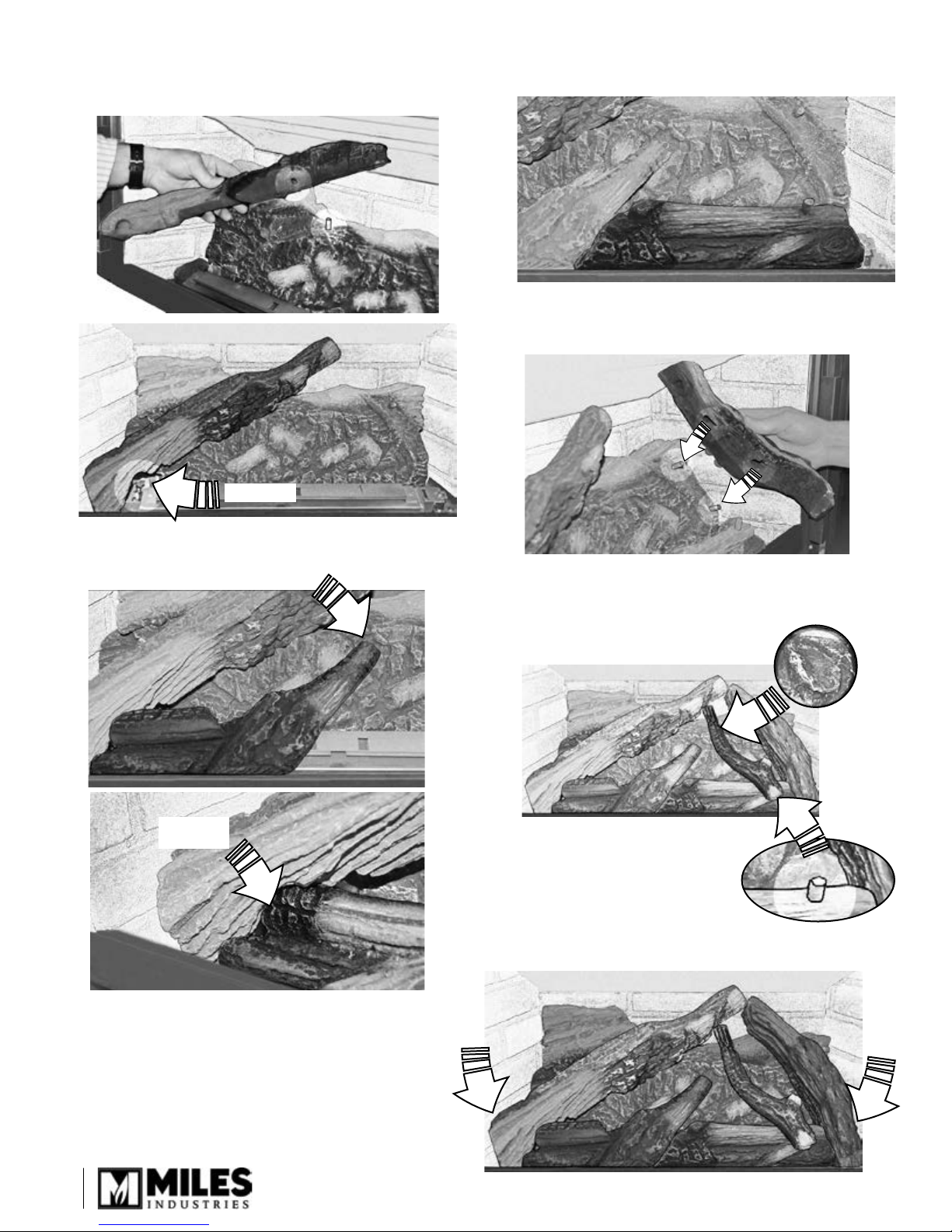

2. Place the top left log on the pin of the rear log. The

bottom of the log rests against the left of the pilot

shield and slightly above.

3. Place the front left log on the burner. Slide it to the

left against the top left log. The narrow end should

rest in the notch in the rear log.

4. Place the front right log on the burner and slide it to

the left against the front left log.

5. Locate the top right log on the two pins on the right

side of the rear log. Ensure a tight t against the at

area around the pins in the rear log.

6. Place the lower end of the center right log onto the

pin on the front right log. Rest the narrow end in the

notch into the rear log.

7. Pour some ceramic loose

coals on each side of the

logs to hide the sheet metal

work. Do NOT put any coal

into the pilot area.

Pilot area

Notch in rear log

Pin in front right log

Note : Cette installation doit être effectuée par un installateur qualié, un agent de service autorisé

ou un fournisseur de gaz.

Addendum

aux Directives d’installation - Bûches

Cet Addendum révise la procédure d’installation

des bûches indiquée au Guide de l’installation et du

consommateur fourni avec les foyers Valor Legend G3

modèles 738JL et 739JL.

Ce document remplace les pages 24‑25 du guide

738JL et les pages 27‑28 du guide 739JL.

Pour les foyers Valor Legend G3, modèles 738JL et 739JL

Déballez les bûches de céramique avec précautions car elles sont fabriquées d’un matériau fragile. Installez les

bûches selon les directives suivantes. Veuillez noter que la position appropriée des bûches est essentielle au

bon rendement de l’appareil.

1. Placez la bûche arrière sur la plateforme de métal

alignant ses encoches du devant avec les onglets

de la plateforme. Tirez le côté droit de la bûche

vers l’avant jusqu’à ce que le bord de l’onglet

soit appuyé dans l’encoche. Tirez le côté gauche

jusqu’à ce que le bord de l’onglet gauche soit

appuyé dans l’encoche de gauche.

NOTE : La bûche sera légèrement reculée par

rapport au brûleur du côté gauche tel qu’indiqué.

Installation

Utilisez le guide d’installation pour installer l’appareil.

Une fois les panneaux de céramique installés dans la

boîte de foyer, continuez avec l’installation des bûches

selon la procédure indiquée ci‑dessous au lieu de celle

du guide.

Après avoir installé les bûches, poursuivez l’installation

selon le guide.

Installation des bûches de céramique 738JL et 739JL

LE PREMIER

FOYER À GAZ RADIANT

LE PREMIER

FOYER À GAZ RADIANT

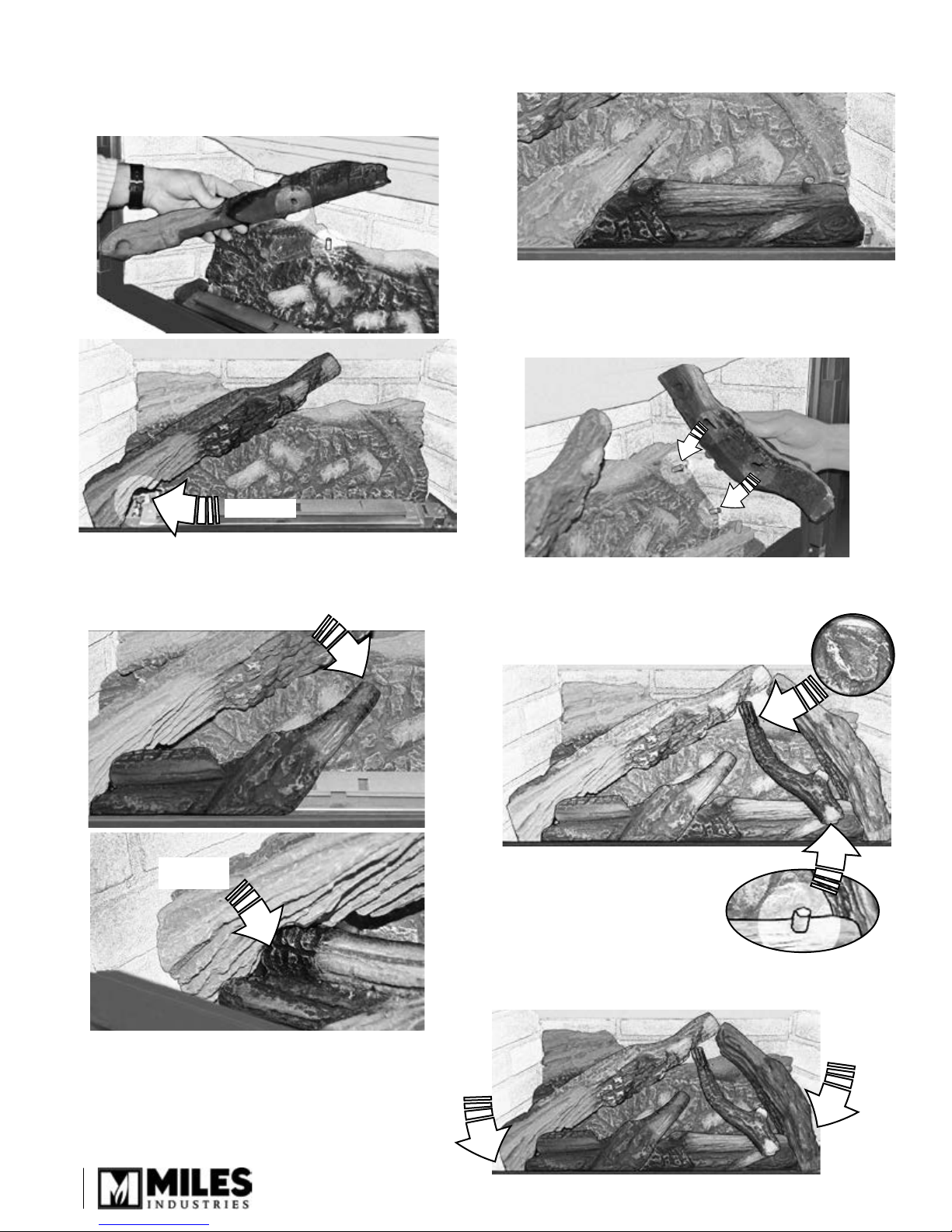

2. Placez la bûche gauche de dessus sur la cheville

de la bûche arrière. Le bas de la bûche se trouve

à gauche de l’écran de veilleuse le surplombant

légèrement.

3. Placez la bûche avant gauche sur le brûleur.

Glissez‑la vers la gauche contre la bûche du

dessus. Le bout étroit de la bûche avant devrait

reposer dans l’échancrure de la bûche arrière.

4. Placez la bûche avant droite sur le brûleur et glissez‑

la vers la gauche contre la bûche avant gauche.

5. Placez la bûche droite de dessus sur les deux che‑

villes droites de la bûche arrière. Assurez‑vous que

les parties plates du dessous de la bûche autour

des chevilles repose bien contre la bûche arrière.

6. Placez la base de la bûche du centre sur la cheville

de la bûche avant droite. Placez le bout étroit de la

bûche du centre dans l’encoche sur la

bûche arrière.

7. Versez des morceaux de

charbons de céramique de

chaque côté des bûches

pour couvrir la paroi de

métal de fond de la boîte de foyer. NE METTEZ

PAS de charbons près de la veilleuse.

Veilleuse

Encoche dans la bûche

arrière

Cheville dans la

bûche avant droite
