MODULO DI CHIAMATA IP SOFT TOUCH

SOFT TOUCH IP CALL MODULE

MODULE D’APPEL IP SOFT TOUCH

MÓDULO DE LLAMADA IP SOFT TOUCH

Sch./Ref. 1039/13

2DS1039-026B

PRESTAZIONI

Le prestazioni del modulo di chiamata touch su IP sono le seguenti:

Gestisce segnalazioni tramite display graco a colori da 3,5” e GUI evoluta.

Pilotaggio contemporaneo dell’elettroserratura con scarica capacitiva ad impulso (SE+; SE-) e del relé

con contatti puliti (C-NC-NO).

Pilotaggio passo carraio con contatti relè (SE2) a bassa corrente.

Ingresso per pulsante androne.

Ingresso per sensore porta.

Pilotaggio dispositivo di ripetizione fonia per audiolesi.

Connessione su cavo LAN con connettore RJ45 e alimentazione tramite POE.

2 morsetti per l’eventuale alimentazione in locale.

Lettore di chiavi a transponder 125kHz integrato (Sch. 1125/50).

Sensore di prossimità a infrarossi per il rilevamento dell’utente.

Telecamera CCD a colori con obiettivo grandangolare

Tastiera alfanumerica a 18 tasti di cui 3 multifunzione.

INSTALLAZIONE

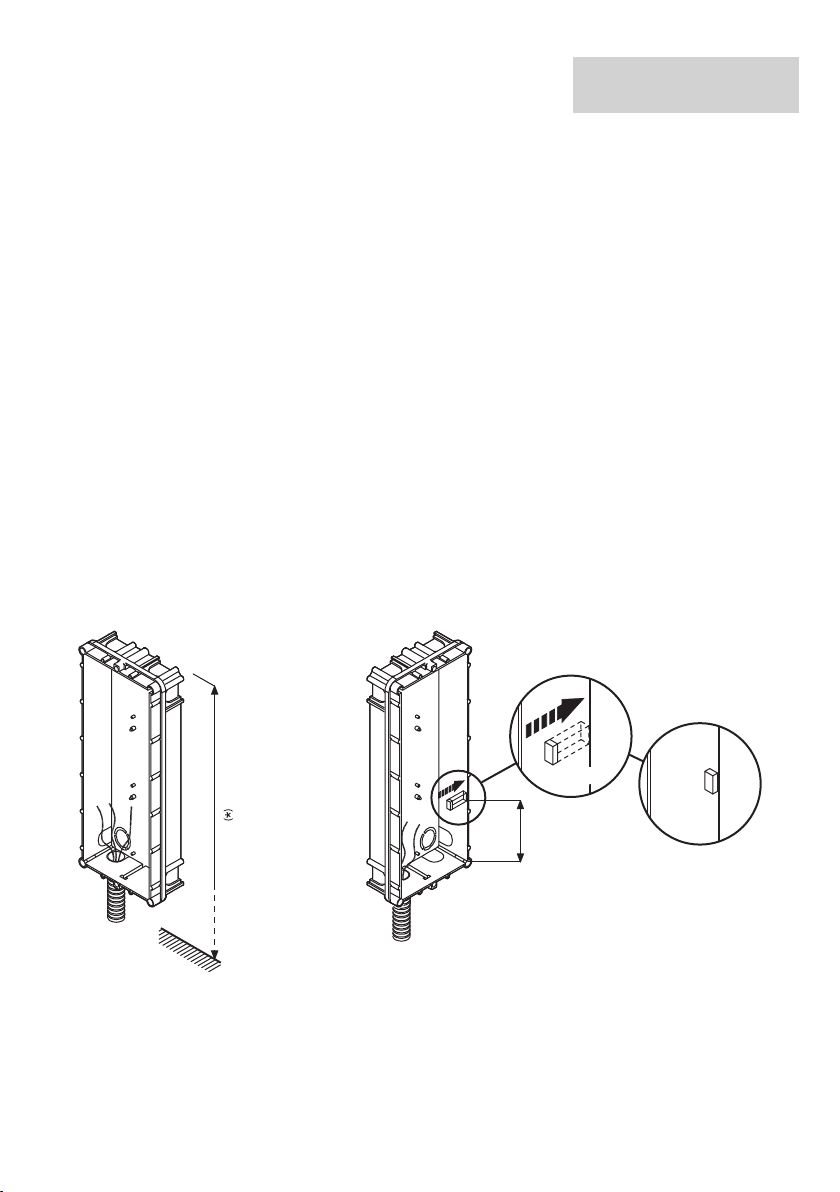

Predisporre la canalizzazione in modo che termini in corrispondenza dei fori inferiori della scatola

incasso.

Murare la scatola incasso Sch.1145/53 all’altezza indicata.

Fissare il magnete (tamper) all’altezza indicata con il biadesivo fornito a corredo

Eseguire i collegamenti elettrici.

Fissare il modulo di chiamata alla scatola incasso.

Fissare il frontale al modulo di chiamata.

80 mm

1,55 ÷ 1,60 m

(1,40 m)

TAMPER

(*) 1,40 m da terra è la misura da rispettare per garantire l’osservanza della Direttiva di riferimento per i

portatori di handicap (ad esempio, per la Francia è attualmente contenuta nella Legge 2005-102 del

11/02/2005, nel Decreto 2006-555 del 17/05/2006 e successive modiche del 1/08/2006, del 26/02/2007

e del 21/03/2007).

•

ITALIANO

La parte evidenziata del magnete deve

essere rivolta verso la parete della scatola

(a contatto con il biadesivo).

DS1039-026B

DESCRIZIONE MORSETTI

C Contatto comune del relè serratura

}

NO Contatto normalmente aperto del relè serratura

NC Contatto normalmente chiuso del relè serratura Attivazione contemporanea

SE-

}

Morsetti elettroserratura a scarica

SE+

PA Morsetti Pulsante androne per pilotaggio e serratura relé

SP Morsetti Sensore porta

SE2

}

Morsetti contatto (NO) serratura passo carraio

SE2

AD Morsetti per fonia dispositivo audiolesi

V+

}

Morsetti per alimentazione ausiliaria

V-

LAN Connettore Ethernet per rete LAN RJ45

Per la realizzazione dei cablaggi, per le massime distanze e per le operazioni di congurazione si raccomanda

di seguire le regole prescritte nel manuale di sistema.

Per i collegamenti usare i connettori RJ45 Urmet 1039/101.

4DS1039-026B

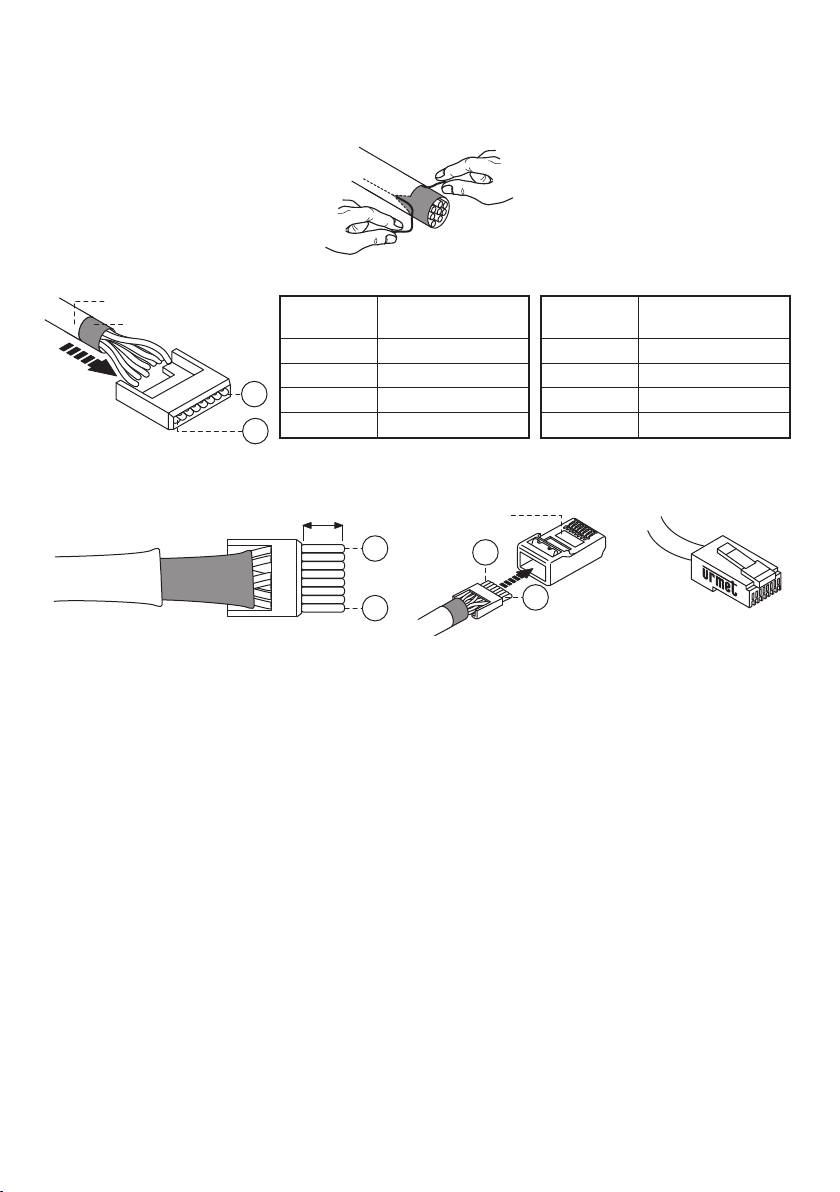

ISTRUZIONI DI CABLAGGIO CON CAVO 1039/90

Intestare il cavo nero 1039/90 su uno dei connettori RJ45 con logo Urmet:

Rimuovere la guaina di isolamento nera tirando i due li rompiguaina per facilitare l’alloggiamento del

cavo nella scatola incasso.

Inserire il conduttore nella guida rispettando le colorazioni indicate (Standard T568B).

Guaina nera

Conduttore

n° Colore cavo

1 Bianco-Arancione

2 Arancione

3 Bianco-Verde

4 Blu

Conduttore

n° Colore cavo

5 Bianco-Blu

6 Verde

7 Bianco-Marrone

8 Marrone

Guaina grigia

Tagliare i cavi in modo che sporgano dalla guida di circa 5mm, inserire la guida nel plug e crimpare il plug

con appositi attrezzi.

Plug

~ 5 mm

Accertarsi che la guaina grigia rimanga all’interno del plug.

Questo tipo di collegamento NON garantisce il doppio isolamento.

CARATTERISTICHE TECNICHE

TENSIONE DI ALIMENTAZIONE E ASSORBIMENTO SUI MORSETTI V+ V-

Tensione di alimentazione: 44 – 57Vcc

Assorbimento videochiamata @48V: 160mA

Assorbimento a riposo @48V: 100mA

Temperatura di funzionamento: -10°C ÷ +50°C

Portata contatto relè C, NC, NO:

Tensione massima commutabile: 30V

Corrente massima commutabile: 3,5A

Carico massimo commutabile: 40VA 25W

Portata contatto relè attivazione passo carraio (SE2):

Tensione massima commutabile: 30V

Corrente massima commutabile: 200mA

Distanza massima pulsante androne: 25m con cavo sez. 0,5mm2

Distanza massima sensore porta aperta: 50m con cavo sez. 1,5mm2

Distanza massima alimentatore supplementare: 100m con cavo sez. 1,5mm2

Distanza massima serratura capacitiva: 100m con cavo sez. 1,5mm2

•

DS1039-026B

PERFORMANCE

The features of the touch IP calling module are:

Signal management using 3.5” graphic colour display and evolved GUI.

Simultaneous lock with pulse capacitance discharge (SE+; SE-) and no-voltage contact relay (C-NC-NO)

operation.

Garage gate lock low current operation (SE2).

Hall button input.

Door sensor input.

Audio repeat device control for use with hearing aid.

LAN connection with RJ45 connector and POE power.

2 terminals for local power supply.

125kHz integrated transponder key reader (Ref. 1125/50).

Infrared proximity sensor for user detection.

CCD colour camera with wide-angle lens.

Alphanumeric keypad with 18 buttons, three of which multifunctional.

INSTALLATION

Arrange wire conduits in order that they end in the lower holes of the ush mounting box.

Fix the ush mounting box Ref. 1145/53 at the height shown.

Fix the magnet (tamper) at the indicated height with the two-sided adhesive tape included

Make electric connections.

Fix the call module to the ush mounting box.

Fix the front panel to the call module.

80 mm

1,55 ÷ 1,60 m

(1,40 m)

TAMPER

•

ENGLISH

(*) 1,40 m from the oor is the measure to be respected according to Directive for disabled people (for

example, in France these normes are included in Law 2005-102 of 11/02/2005, in Decree 2006-555 of

17/05/2006 and following amendments of 1/08/2006, 26/02/2007 and 21/03/2007).

The highlighted part of the magnet must face

the wall of the box (in contact with the two-

sided adhesive tape).

6DS1039-026B

DESCRIPTION OF TERMINALS

C Common lock relay contact

}

NO Normally open lock relay contact

NC Normally closed lock relay contact Simultaneous activation

SE-

}

Discharge lock terminals

SE+

PA Hall button terminals for operating lock relay

SP Door sensor terminals

SE2

}

Garage gate contact terminals (NO)

SE2

AD Hearing aid audio device terminals

V+

}

Auxiliary power terminals

V-

LAN Ethernet connector for LAN RJ45

Refer to the instructions contained in the system manual for wiring, maximum distances and conguration

operations.

Use Urmet 1039/101 RJ45 connectors for connections.

DS1039-026B

WIRING INSTRUCTIONS WITH 1039/90 WIRE

Fit the black wire 1039/90 in a RJ45 plug with Urmet logo:

Remove the black insulating sheath by pulling the two sheath breaking threads to facilitate accommodation

of the wire in the ush-mounting box.

Insert the wire in the guide respecting the colour coding shown (Standard T568B).

Sheath black

Sheath grey Wire

No. Wire colour

1White-Orange

2Orange

3White-Green

4Blue

Wire

No. Wire colour

5White-Blue

6Green

7White-Brown

8Brown

Cut the wires which protrude from the guide by approximately 5mm, insert the guide in the plug and

crimp the plug with a specic tool.

Plug

~ 5 mm

Make sure that the grey sheath remains inside the plug.

This type of connection DOES NOT ensure double insulation.

TECHNICAL SPECIFICATIONS

POWER VOLTAGE AND CONSUMPTION ON TERMINALS V+ V-

Power voltage: 44 – 57Vdc

Consumption video call @48V: 160mA

Consumption stand-by @48V: 100mA

Working temperature range: -10°C ÷ +50°C

Relay contact range C, NC, NO:

Maximum switching voltage: 30V

Maximum switching current: 3,5A

Maximum switching load: 40VA 25W

Garage gate relay contact range (SE2):

Maximum switching voltage: 30V

Maximum switching current: 200mA

Max. distance from hall button: 25m with cable cross-section area 0.5mm2

Max. distance from open door sensor: 50m with cable cross-section area 1.5mm2

Max. distance from supplementary power supply: 100m with cable cross-section area 1.5mm2

Max. distance from capacitance lock: 100m with cable cross-section area 1.5mm2

•

8DS1039-026B

PERFORMANCES

Les performances du module d’appel touch sur IP sont les suivantes:

Gestion des avertissements à l’aide d’un afcheur graphique de 3,5” en couleur et d’une interface

utilisateur évoluée.

Pilotage simultané de la serrure électrique par décharge capacitive à impulsion (SE+; SE-) et du relais

avec contacts propres (C-NF-NO).

Pilotage du passage pour véhicule par contacts relais (SE2) à faible courant.

Entrée pour bouton hall d’entrée.

Entrée pour capteur de porte.

Pilotage du dispositif de répétition phonie pour malentendants.

Connexion sur câble LAN avec connecteur RJ45 et alimentation par POE.

Deux bornes pour l’éventuelle alimentation en mode local.

Lecteur de clés avec transpondeur 125kHz intégré (Réf. 1125/50).

Capteur de proximité à l’infrarouge pour la détection de l’utilisateur.

Caméra CCD en couleurs avec objectif grand-angle.

Clavier alphanumérique à 18 touches, dont 3 multifonctions.

INSTALLATION

Placer les conducteurs des câbles de façon à les faire terminer en correspondance des trous inférieurs

du boîtier en encastrement.

Positionner le boîtier en encastrement Réf. 1145/53 à la hauteur indiquée.

Fixer l’aimant (tamper) à la hauteur indiquée, en utilisant l’adhésif double-face livré de série avec le

produit.

Exécuter les connexions électriques.

Fixer le module d’appel au boîtier en encastrement.

Fixer le panneau frontal au module d’appel.

80 mm

1,55 ÷ 1,60 m

(1,40 m)

TAMPER

(*) Puisque le dispositif est doté de caméra avec un grand angle de visualisation, le module d’appel, si

installé à 1,40m du plancher, est conforme aux lois françaises suivantes: loi 2005-102 du 11 février 2005,

décret 2006-555 du 17 mai 2006, modié par le décret 2007-1327 du 11 septembre 2007 et arrêtés du

1 Août 2006, du 26 février 2007 et 21 mars 2007 et la circulaire 201-04-2009 du ministère du logement

qui complète la circulaire de la DGUHC 2007-53 du 30 novembre 2007.

•

FRANÇAIS

La partie de l’aimant mise en évidence doit

être orientée vers la paroi du boîtier (en

contact avec l’adhésif double-face).

DS1039-026B

DESCRIPTION DES BORNES

C Contact commun du relais de serrure

}

NO Contact normalement ouvert du relais de serrure

Contact normalement fermé du relais de serrure Activation simultanée

SE-

}

Bornes de la serrure électrique à décharge

SE+

PA Bornes du bouton hall d’entrée pour pilotage et serrure relais

SP Bornes du capteur de porte

SE2

}

Bornes contact (NO) serrure passage pour véhicules

SE2

AD Bornes pour phonie du dispositif pour malentendants

V+

}

Bornes pour l’alimentation auxiliaire

V-

LAN Connecteur Ethernet pour réseau LAN RJ45

Pour la réalisation des câblages, les distances maximales admises et les opérations de conguration, il est

recommandé de suivre les prescriptions du manuel de système.

Pour les raccordements, utiliser le connecteurs RJ45 Urmet 1039/101.

10 DS1039-026B

INSTRUCTIONS DE CABLAGE A L’AIDE DU CABLE 1039/90

Abouter le câble noir 1039/90 sur l’un des connecteurs RJ45 ayant le logo Urmet:

Retirer la gaine isolante noire, en tirant sur les deux ls prévus à cet effet, pour faciliter la mise en place

du câble dans le boîtier encastrable.

Introduire le conducteur dans le guide, en respectant les couleurs indiquées (Standard T568B).

Gaine noir

Gaine gris

Conducteur

n. Couleur de câble

1Blanc-Orange

2Orange

3Blanc-Vert

4Bleu

Conducteur

n. Couleur de câble

5Blanc-Bleu

6Vert

7Blanc-Marron

8Marron

Couper les câbles de sorte qu’ils sortent de 5mm environ de la guide, insérer le guide dans la prise et

sertir la prise avec les outils appropriés.

Plug

~ 5 mm

S’assurer que le gaine gris reste à l’intérieur de la che.

Ce type de raccordement NE garantit PAS la double isolation.

CARACTERISTIQUES TECHNIQUES

TENSION D’ALIMENTATION ET ABSORPTION SUR LES BORNES V+ V-

Tension d’alimentation: 44 – 57Vcc

Absorption appel vidéo à 48V: 160mA

Absorption au repos à 48V: 100mA

Température de fonctionnement: -10°C ÷ +50°C

Capacité contact relais C, NF, NO:

Tension maximum commutable: 30V

Courant maximum commutable: 3,5A

Charge maximum commutable: 40VA 25W

Capacité contact relais d’activation passage pour véhicules (SE2):

Tension maximum commutable: 30V

Courant maximum commutable: 200mA

Distance maximum du bouton dans le hall: 25m avec un câble ayant une section de 0,5mm2

Distance maximum du capteur de porte ouverte: 50m avec un câble ayant une section de 1,5mm2

Distance maximum de l’alimentateur supplémentaire: 100m avec un câble ayant une section de 1,5mm2

Distance maximum de la serrure capacitive: 100m avec un câble ayant une section de 1,5mm2

•

Autres manuels pour IPerVoice 1039

Table des matières

Langues :

Autres manuels urmet domus Système d'interphone

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus Note 2 1723 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus 1039/74 Manuel utilisateur

urmet domus

urmet domus 1722 Manuel utilisateur

urmet domus

urmet domus 5150/500 Manuel utilisateur

urmet domus

urmet domus 2 Voice Sinthesi Steel 1758/83 Manuel utilisateur

urmet domus

urmet domus 2VOICE 1083 Mode d’emploi

urmet domus

urmet domus DIGIVOICE K-Steel Series Manuel utilisateur

urmet domus

urmet domus 1083 Manuel utilisateur

urmet domus

urmet domus 1717 Guide de démarrage rapide

urmet domus

urmet domus 2VOICE 1083 Manuel utilisateur

urmet domus

urmet domus 1723 Manuel utilisateur

urmet domus

urmet domus 1083 Manuel d'installation et d'exploitation

urmet domus

urmet domus 1760/31 Manuel utilisateur

urmet domus

urmet domus 1723/95 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPERCOM 1761 Manuel utilisateur

urmet domus

urmet domus 1734/501 Guide rapide

urmet domus

urmet domus 1083 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerCom 1160/3 Manuel du système

urmet domus

urmet domus CallMe SET 1083 Manuel d'installation et d'exploitation

urmet domus

urmet domus 1033/470 Manuel utilisateur

urmet domus

urmet domus NVR NEIUS Series Manuel utilisateur

urmet domus

urmet domus 2VOICE SWITCHBOARD Manuel utilisateur

urmet domus

urmet domus BiBus II ED. Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

urmet domus IPerVoice 1039 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques
