Unit UT-P40 Manuel utilisateur

■UT-P30

■UT-P40

INSTRUCTION MANUAL

使用說明書

UT-P40 AC/DC currentprobe

UT-P40

交流/直流電流探測鉗

一般安全概述：

請仔細閱讀以下的安全防範措施以避免損傷並防止

損壞這個產品或任何連接到它的產品。為了避免潛

在的危險，請依所指示的方法使用這個產品。

只有合格的人員可以執行服務程序。

◆避免火災或人身傷害。

◆正確的連接及拔除。在把探測鉗連結到要測試的電

路前，請先把探測鉗輸出端連接到測量儀器上。先把

探測鉗輸入端和地線從電路上拔除，才可把探測鉗從

測量儀器上拔除。

*注意：請盡量避免測試裸露線，如需測裸露線的話

請勿與測試端相接觸。

觀察所有的終端測定。為了避免火災或人身傷害，請

觀察所有在產品上的數據及標記。在連接產品前請先

閱讀手冊有關於進一步測定的資訊。

◆正確的更換電池。只能使用正確的類型和指定的電

池進行更換。

◆沒有蓋子時請勿操作。蓋子或面板被去除時請勿操

作這個產品。

◆避免曝露的電路。通電時，不要觸摸曝露的連接及

零件。

◆如有故障的疑慮，請勿操作。如果你懷疑產品有損

壞，請合格的服務人員檢查。

◆在作業過程中必須確保所有的設備接地良好。

◆請勿在潮濕的情況下操作。

◆請勿在易燃的環境下操作。

◆保持產品表面乾淨、乾燥。

安全聲明及標誌：

本手冊裡的名稱。這些名稱在本手冊中可能會出現。

注意。警告聲明指出那些可能導致損傷或喪

失生命的情況或做法。

小心警告。小心警告指出那些可能導致這產

品或其他所有物損壞的情況或做法。

產品上的聲明。這些聲明可能會出現在產品上：

危險表示立即讀取標記時所造成的傷害。

注意表示損傷危險不是立即的。

小心表示對物產的傷害包括產品。

產品上的標誌。這些標誌可能會出現在產品上:

警告符號

雙層絕緣符號

準備啟動：

電流探測鉗 (圖 1)使一種通用示波器顯示 AC 及

DC 電流訊號至 30Amps Peak (21A RMS)。該電

流探測鉗也可以用多功能電表進行 AC 和 DC 的

數值測量(如下圖)，選購本公司附件 MT-246N

(BNC-to-banana)接頭轉接器即可用于測量。

OutputInto

PressButton

BatteryCover

RangeSelection

(PowerOn/Off)

TestPosition

Max.11￠Wire

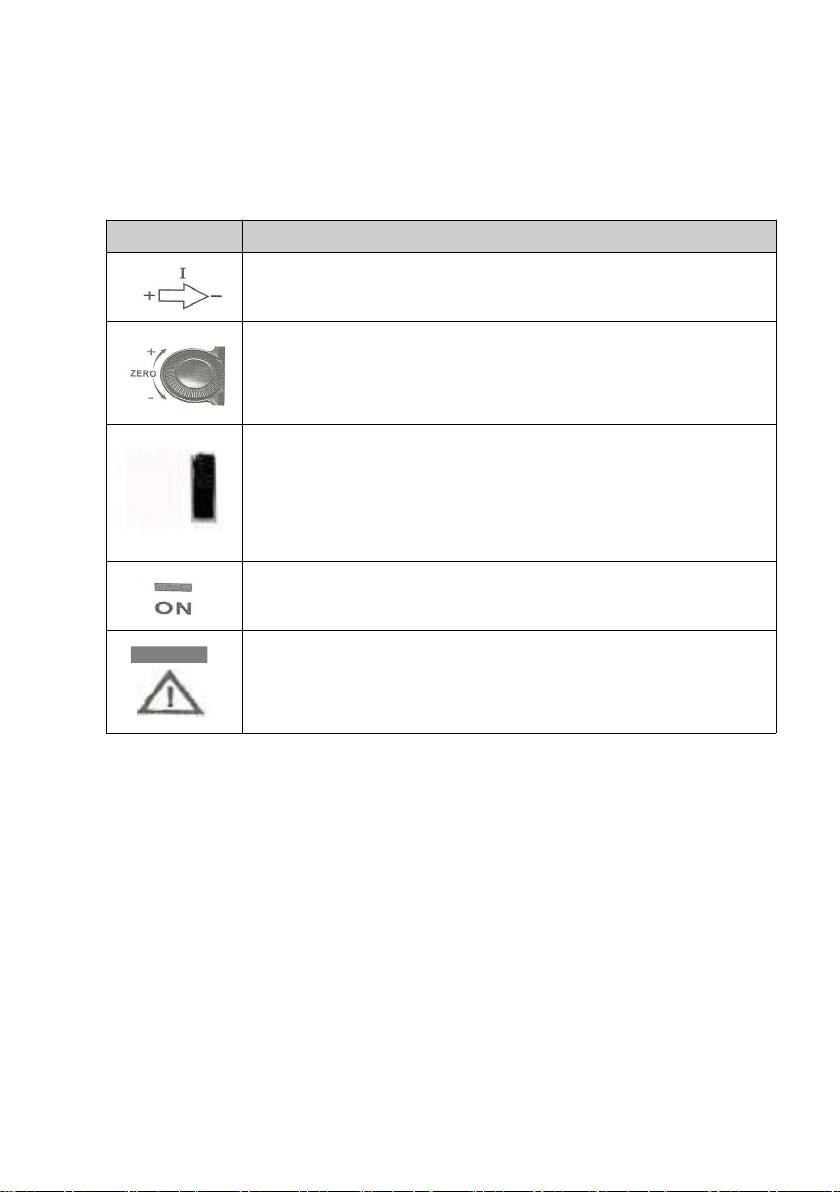

探測鉗控制及指示

控制及指示

描述

電流流動記號。箭頭顯示探測器的極性來測量電流的流

動從正極到負極。

零位調整。當沒有通電時，轉動來調整探測棒輸出端至

零位。這也可以用在抵銷 DC 信號成分。測量 AC 數值時

不須做零位調整除非你的機器無法離析 DC 部分。

關閉 / 範圍開關。把開關從關閉滑至為 5mV/A 或

50mV/A 的範圍。無論選擇哪一個範圍，都會啟動探測

器，綠色燈將亮起。如果燈沒有亮，請參考電池注解及

安裝電池資料。

電池顯示燈。當探測棒是開啟時，綠色的電池顯示燈將

亮起。

過載指示燈。如果測驗的數值超出選擇的範圍檔負載量，

那紅色過載顯示燈將亮起並且連續閃爍警示。如可以，

把探測棒調回 5mV/A 或者把探測棒移開電路。

50mV/A

5mV/A

OFF

尺寸

231 mm x67 mm x 36 mm

測量導體最大尺寸

10.3 mm

導線長度

200 cm

重量

310 g (不含電池重量)

工作時溫度

攝氏 0°C 到 + 50°C

(華氏+32°F 到 + 122°F)

貯藏時溫度

攝氏 -20°C 到 + 80°C

(華氏-4°F 到 176°F)

濕度

攝氏 0°C 到 40°C, 濕度 95%

攝氏 40°C to 50°C, 濕度 45%

汙染程度

規格：

UT-P40 適用於任何品牌示波器上使用。

示波器必須先預熱至少 20 分鐘並用在溫度(10-30)

與溼度(0-80)環境內。

表 1: 產品規格

表 2: 環境特性

基本操作

在使用探測棒前，必須安裝電池。

注意。不可把探測鉗夾在高於 600 V AC 伏特

數的電路上。人身傷害或探測鉗損壞均有可能會發生。

在連接到測試的電路前，都必須要把 UT-P40 電流測

試鉗的輸出端連接到儀器上。

1. 把電流測試鉗的 BNC 頭連接到示波器的輸入端。

先設定示波器的頻道電壓輸入撥到到 DC 連結，電

壓靈敏刻度調到 5m V/div.。

2. 要啟動電流測試鉗，把開關移至 5mV/A 或

50mV/A 的位置上。

(※UT-P40 電流探測鉗有綠色的 LED 電源/電池

顯示燈。如果 LED 燈沒有亮，請更換電池。)

3. 利用零位調整來設定零或補償探測鉗輸出端殘磁

直流電荷。

4. 要連接測試鉗到電路需打開夾片端並夾住導體。

※請注意。鉗子在"熱”和中性電線將會得到零的

讀數

(請記得要把測試鉗從導體上拔除前須先把它從電

表或示波器上移除。)

5. 適當的調整測試鉗的檔位和示波器的 Time Base

以獲得清楚穩定的波形信號。要同時看到 AC 和

DC 電流，把示波器的輸入連結撥到 DC；當輸入連

結撥到 AC 時.只會顯示 AC 電流。

6. 連接不同的量測機器所顯示出來的電流會有所不

同。雖然 RMS 電流只能適用在低頻率電流波，但

是瞬時峰值也可能是相當高的。

7. 恭喜你使用 UT-P40 它是含多功能的電流探測鉗，

當你要連接到數字電錶使用時。請選購本公司附

件 MT-246N (BNC-to-banana 轉接器) 連接至數

字電錶使用。MT-246N 有防呆裝飾，你只要把黑

色端接到電錶 COM(電錶印黑色)，然後紅色端接到V

Ω輸入端（電錶印紅色）即可。

8. 如只要測量 AC 電流，把數字電錶調整至測量 AC

的位置。

9. 要測量 DC 電流，把數字電錶調整至測量 DC 的

位置。請注意測試鉗的電流箭頭以得到正確的極

性讀數。

10. 如要增加 UT-P40 電流探測鉗的測量敏感度，把

測量的電線從夾片中穿過多繞幾圈，參考圖 2。

UT-P40 電流測試棒的敏感度是環繞夾片圈數的

好幾倍。

例如：50mV/A X5 圈=250mV/A

*產品規格見表 1

*環境特性見表 2

表1-1:電氣特性

電流範圍

5mV/A ; 50mV/A

典型DC精確度

±2% ±0.4A at 50mV/A

(0.4A to 10 A p-p range)

±2% ± 1A at 5mV/A

(1A to 60 A p-p range)

最大工作電流 60A

頻率範圍 DC to 100KHz (-3 dB)

典型的上升時間 3.5uS

噪音(Max) 2mV pk-pk

電池類型 9V 乾電池

表1-2: 電壓及電流測定

保養：

用這部分的資料來確保正確維護你的 UT-P40 AC/DC

電流探測鉗。

1. 關於乾電池的使用與注意事項：

UT-P40 測試鉗用一顆長方形 9V 的電池。本機屬高

耗電產品，請指定使用鹼性電池。

當 UT-P40 的電池持續消耗著，可能會發生重大的增

益錯誤。綠色的 LED 燈將會持續的亮著直到電池降

到 6.5V。

如果測試棒有偵測到誤差，請立即更換新電池。

Rating

測定

Maximum working current

(A) 最大工作電流 (A)

Maximum

Working

voltage (V)

最大工作電壓

Maximum

floating

voltage (V)

最大浮游電壓

Range

(範圍)

5mV/A

Range

(範圍)

50mV/A

600

DC + peak

600

AC peak

600

AC peak-peak

1200

RMS CAT

3.5

600

RMS

CAT II

3.5

600

RMS CAT I

3.5

600
