Uniden Bearcat PC787 Guide de l'utilisateur

Manual del usuario

Impreso en Vietnam

PC787

CONTENIDO

NOTICIA DE SEGURIDAD .......................................................... 4

CONTENIDO DEL PAQUETE ...................................................... 4

DESCRIPCIÓN ............................................................................. 5

CARACTERÍSTICAS ....................................................................................... 5

OPERACIÓN DE EMERGENCIA .................................................. 6

CONTROLES Y FUNCIONES........................................................ 6

INSTALACIÓN ............................................................................. 8

INSTALACIÓN MÓVIL ................................................................................... 8

Antena móvil............................................................................................... 9

UTILIZACIÓN DE SU PC787...................................................... 10

CÓMO ENCENDER/APAGAR LA RADIO PC787 ....................................... 10

MODO CB..................................................................................................... 10

Ajustes básicos ......................................................................................... 10

Calibración de la proporción de onda reejada (SWR)............................ 11

MANTENIMIENTO PREVENTIVO ............................................ 13

MANTENIMIENTO .................................................................... 13

SOLUCIÓN DE PROBLEMAS .................................................... 14

MANTENIMIENTO DE SU TRANSCEPTOR .............................. 14

ESPECIFICACIONES .................................................................. 15

Uniden es una marca registrada de Uniden America Corporation.

Bearcat es una marca registrada de Uniden America Corporation.

Las características, las especicaciones, y la disponibilidad de los

accesorios opcionales están sujetas a cambio sin previo aviso.

DEFINICIONES DE LOS CÓDIGOS DE RADIO ........................ 16

10CÓDIGOS................................................................................................ 16

INFORMACIÓN DE LA PARTE 15 DE LA FCC.......................... 17

NOTICIA DE SEGURIDAD

La antena usada en esta radio debe estar instalada y mantenida

correctamente y debe suministrar una distancia de por lo menos

34 cm (13.4 pulgadas) de las personas y no debe colocarse u operar en

conjunto con cualquier otra antena o transmisor. Nunca transmita si

alguna persona está más cerca de la distancia especificada.

Se advierte que Uniden no especifica o suministra ninguna antena con

este transceptor. Mientras que una antena con ganancia 0 dBi es normal

para una instalación típica, los límites arriba mencionados aplican a

cualquier antena con ganancia de 3 dBi.

Este aparato cumple con las normas RSS exentas de licencia de Industry

Canada. La operación está sujeta a las dos condiciones siguientes: (1)

este aparato no debe causar interferencia, y (2) este aparato debe aceptar

cualquier interferencia, incluyendo la interferencia que pueda causar una

operación indeseable del aparato.

Cambios o modificaciones a este producto o el uso de accesorios que

no están expresamente aprobados por Uniden, o la operación de este

producto en cualquier manera que no sea la que está descrita en el

manual del usuario de Uniden podrían anular su autoridad para operar

este producto.

Se puede descargar un manual completo en francés en la página

http://www.uniden.com/.

CONTENIDO DEL PAQUETE

Su PC787 contiene lo siguiente :

Radio CB móvil en dos vías PC787

Micrófono

Kit de montaje

Cable para la corriente CC

Manual para el usuario

Parte 95 subparte D (Reglamentos de la FCC)

Si falta cualquier artículo o está dañado, comuníquese inmediatamente

con el sitio de la compra.

DESCRIPCIÓN

Su PC787 representa el dispositivo con la más alta calidad en

comunicaciones, diseñado para el uso en el servicio de radio de banda

civil. La radio operará en cualquiera de las 40 frecuencias AM autorizadas

por la Comisión Federal de Comunicaciones (FCC).

El Servicio de radio de banda civil está bajo la jurisdicción de la Comisión

Federal de Comunicaciones (FCC). Cualquier ajuste o alteraciones que

pudieran cambiar el tipo de funcionamiento del transceptor aceptado por

la FCC, o que pudieran cambiar el método para determinar la frecuencia,

están estrictamente prohibidos.

El reemplazo o sustitución de cristales, transistores, ICs, diodos

reguladores, o cualquier otra parte de naturaleza única, con otras partes

que no son las recomendadas por Uniden, podría violar las regulaciones

técnicas en la Parte 95 de los reglamentos de la FCC o violar los requisitos

de aceptación del tipo en la Parte 2 de los reglamentos.

CARACTERÍSTICAS

40 canales AM de radio CB

7 canales meteorológicos con alerta meteorológica

Función de megafonía (se requiere un altavoz externo – no viene

incluido)

Limitador automático del ruido

Supresor del ruido

LED de transmisión/receptor (rojo y amarillo-verde)

Sincronización directa con los canales CH9 y CH19

Control del atenuador de luz (alto/medio/bajo)

Ganancia variable RF

Ganancia variable del micrófono

Control variable del tono

Metro de multifunciones (RF, fuerza de señal, y SWR)

Control variable del volumen

Control variable del supresor

Enchufe de 6 pines para el micrófono

OPERACIÓN DE EMERGENCIA

1. Deslice el interruptor 9/19/NORM al 9; la radio se sintoniza

automáticamente al canal 9 y desactiva el selector de canales.

2. Mantenga oprimido el botón PTT y hable claro. Suelte el botón

PTT después de hablar.

3. Si no hay respuesta deslice el interruptor 9/19/NORM al 19; la

radio se sintoniza automáticamente al canal 19.

4. Mantenga oprimido el botón PTT y hable claro. Suelte el botón

PTT después de hablar.

5. Si no hay respuesta, deslice el interruptor 9/19/NORM a NORM y

pida a esa parte que envíe su emisión de emergencia al canal 9.

Todos los canales, excepto el canal 9, se pueden usar para comunicaciones

normales. La FCC reserva el canal 9 para emergencias que implican la

seguridad inmediata de personas o la protección de propiedad. Use el

canal 9 para facilitar la asistencia a los motoristas.

Esto en un reglamento de la FCC y aplica a todos los operadores de radios CB.

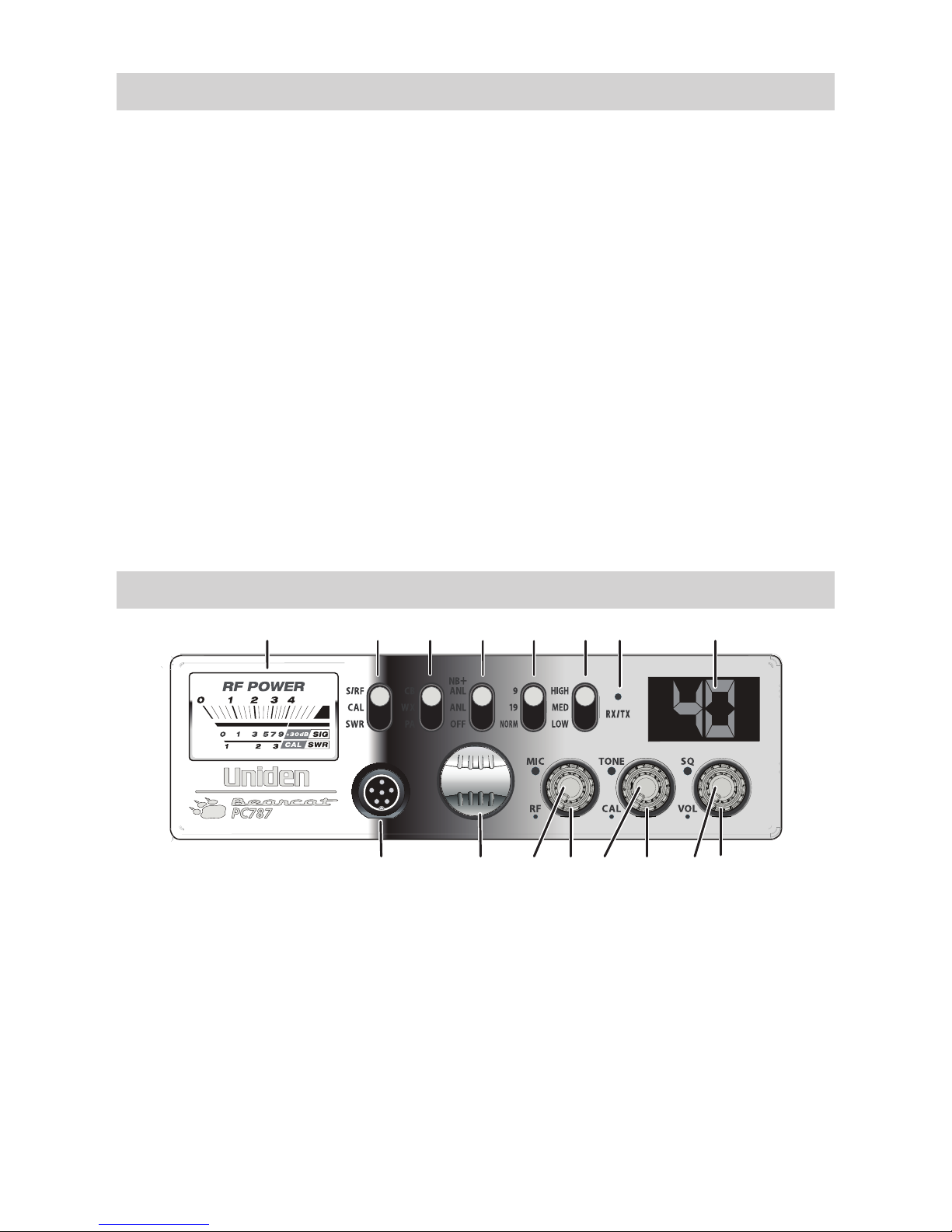

CONTROLES Y FUNCIONES

1. Metro de múltiple funciones: Cuando está recibiendo, el metro

exhibe la fuerza de la señal recibida. Use CAL y SWR para

sintonizar una antena y obtener un funcionamiento mejor.

2. Interruptor S/RF/CAL/SWR: Selecciona S/RF, CAL, y SWR para ser

medidos con el metro de multifunciones.

3. Interruptor CB/WX/PA: Selecciona el modo CB (banda civil) o el

modo WX (tiempo meteorológico), o activa la característica PA

(megafonía pública).

161412109 11 1513

2 8765431

No use la función PA sin un altavoz externo conectado.

4. Interruptor NB+ANL/ANL/OFF: Activa las características del

supresor del ruido (NB) y del limitador automático del ruido

(ANL). NB reduce el ruido externo y ANL reduce el ruido de

fondo del motor de vehículos y otras fuentes. OFF apaga ambas

características NB y ANL.

5. Interruptor 9/19/NORM: Mueva este interruptor para seleccionar

el canal 9 de emergencia, el canal 19, o los canales normales de la

banda civil.

Todos los canales, excepto el canal 9, se pueden usar para comunicaciones

normales. La FCC reserva el canal 9 para emergencias que implican la

seguridad inmediata de personas o la protección de propiedad. Use el

canal 9 para facilitar la asistencia a los motoristas.

6. Interruptor HIGH/MED/LOW: Ajusta el brillo de la

retroiluminación de la pantalla LCD y demás iluminación.

7. LED RX/TX: Indica si la radio está transmitiendo (rojo) o

recibiendo (amarillo-verde).

8. Indicador de canales: Exhibe el canal actualmente en uso.

9. Enchufe de 6 pines para el micrófono: Conecta la radio a un

micrófono desprendible (incluido).

10. Rueda para seleccionar el canal: Gire esta rueda para seleccionar

los canales de banda civil o los del tiempo meteorológico.

11. Rueda interna para la ganancia RF: Gire la rueda interna para

reducir la interferencia en áreas de señales fuertes.

12. Rueda externa para la ganancia MIC: Gire esta rueda externa para

ajustar la sensibilidad del micrófono.

13. Rueda interna CAL: Gire esta rueda interna para calibrar el metro

para medidas SWR (Razón de onda estacionaria).

14. Rueda externa TONE: Gire la rueda externa para cambiar la

calidad del tono.

15. Rueda interna VOL: Gire la rueda interna para encender o apagar

la radio y para ajustar el volumen.

16. Rueda externa SQUELCH: Gire la rueda externa para

reducir el ruido de fondo cuando no entra ninguna señal.

17 18 19

17. Enchufe para la antena: Conecta la antena a la unidad.

18. PA SP: Conecte un altavoz externo opcional de 8-ohmios y de

más de 5 vatios para usarlo como un sistema de megafonía

pública.

Para impedir el acople acústico, separe el micrófono del altavoz cuando

use el PA con niveles de potencia de salida alta.

19. EXT. SP: Conecta un altavoz externo opcional de 8 ohmios y de

más de 5 vatios para usarlo con las operaciones CB y WX.

Cuando el altavoz externo está conectado, el altavoz interno está

apagado.

20. ALIMENTACIÓN: Conecta la corriente CC con el transceptor.

21. Fusible.

22. PTT: Oprima-para-hablar.

INSTALACIÓN

INSTALACIÓN MÓVIL

Planee la localidad del transceptor y la del soporte para el micrófono

antes de comenzar la instalación.

1. Seleccione una localidad que sea conveniente para operar la

radio pero que no interera con el conductor o el pasajero.

2. Instale el soporte con los tornillos tirafondos suministrados.

3. Conecte los cables de la corriente (consulte la página 9).

4. Acople el soporte para el micrófono al lado de la radio.

5. Acople la radio al soporte.

¡ADVERTENCIA! La antena para esta radio debe estar instalada por lo

menos a 13.4 pulgadas (34 cm) de distancia de las personas. La antena no

debe colocarse o usarse con cualquier otra antena o transmisor.

CUIDADO: Nunca opere su radio sin antena o con un cable de antena

dañado. Esto puede estropear la radio.

Antena móvil

Usted debe comprar una antena para operar esta radio. Como la potencia

máxima de salida del transmisor está limitada por la FCC, la calidad

de su antena es muy importante. Para obtener la máxima distancia de

transmisión, Uniden recomienda enfáticamente que instale solamente

una antena de alta calidad. Usted acaba de comprar un transceptor

superior – no disminuya su funcionamiento instalando una antena

inferior.

Solamente un sistema de antena correctamente combinado le ofrecerá

una transferencia de máxima potencia, de la línea de transmisión de 50

ohmios a la antena. Su agente de Uniden está calificado para ayudarle

a seleccionar la antena correcta para sus requerimientos. Una antena

flexible puede ser usada para la instalación en automóviles.

Una antena corta de alta impedancia es más fácil de instalar en un

automóvil, pero su eficiencia es menor que una antena dipolo.

Instalación (opcional) del micrófono CB inalámbrico

Su PC787 es compatible con el micrófono CB inalámbrico BC906W de

Uniden. Con un alcance de hasta 300 pies, el BC906W le permite usar

su radio CB para comunicarse aun cuando necesité salir de su vehículo.

Siga las instrucciones suministradas en el kit BC906W para instalar el

micrófono inalámbrico.

Conexión de los cables de alimentación

Uniden recomienda que conecte el cable principal al terminal supletorio

del interruptor de ignición. De esta manera, el transceptor se desactiva

automáticamente cuando se apaga el interruptor de ignición.

Como alternativa, el cable de la alimentación se puede conectar a un

terminal disponible en el bloque del fusible o a un punto en el cableado.

Sin embargo, hay que tener cuidado para impedir un corto circuito. Si

tiene dudas, comuníquese con el vendedor de su vehículo para más

información.

Información acerca de la toma de tierra

Este transceptor se puede instalar y usar en vehículos con sistemas

negativos a tierra de 12 voltios CC.

Sistema negativo a tierra

Con un sistema negativo a tierra, el terminal negativo (-) de la batería está

usualmente conectado al bloque del motor del vehículo.

Conecte el cable rojo de la corriente CC del

transceptor al terminal positivo (+) de la batería

u otro punto conveniente. Luego, conecte

el cable negro de la corriente al chasis del

vehículo o al terminal negativo (-) de la batería.

UTILIZACIÓN DE SU PC787

CÓMO ENCENDER/APAGAR LA RADIO PC787

Gire la rueda VOL en la dirección de las manillas del reloj hasta que la

unidad y la retroiluminación de la pantalla se enciendan.

Gire la rueda VOL en contra de la dirección de las manillas del reloj para

apagar.

MODO CB

Asegúrese de que la fuente de alimentación, la antena, y el micrófono

están correctamente conectados antes de seguir.

Ajustes básicos

1. Encienda la unidad. Ponga el volumen a un nivel confortable.

2. Ponga el interruptor a CB.

3. Seleccione un canal CB (rueda CH).

ROJO

ROJO NEGRO

ROJO

NEGRO

chasis

Autres manuels pour Bearcat PC787

Table des matières

Autres manuels Uniden Radio

Uniden

Uniden UH7700NB Manuel utilisateur

Uniden

Uniden SUNDOWNER UH-057 Manuel utilisateur

Uniden

Uniden BC 2500XLT Manuel utilisateur

Uniden

Uniden PRO501HH Manuel utilisateur

Uniden

Uniden Bearcat PC687 Manuel de service

Uniden

Uniden Bearcat UBC3500XLT Manuel utilisateur

Uniden

Uniden SVS8025TSE Manuel utilisateur

Uniden

Uniden AX 144 Manuel utilisateur

Uniden

Uniden CB RADIO UH012 Manuel utilisateur

Uniden

Uniden Madison CB Manuel utilisateur

Uniden

Uniden BC 235XLT Manuel utilisateur

Uniden

Uniden PRO538HHFM Manuel utilisateur

Uniden

Uniden BCD996T Manuel utilisateur

Uniden

Uniden Bearcat PC787 Manuel de service

Uniden

Uniden UH088SX Manuel utilisateur

Uniden

Uniden Bearcat BCD396T Manuel utilisateur

Uniden

Uniden UH820SX-NB Manuel utilisateur

Uniden

Uniden Bearcat PC78 Elite Manuel utilisateur

Uniden

Uniden PRO401HH Manuel utilisateur

Uniden

Uniden MADISON Manuel utilisateur

Uniden

Uniden BCD436HP Manuel utilisateur

Uniden

Uniden CMX660 Manuel utilisateur

Uniden

Uniden OCEANUS DSC/ATIS Instructions d'utilisation et d'installation

Uniden

Uniden MHS335 Manuel utilisateur

Manuels Radio populaires d'autres marques

EisSound

EisSound KBSound iSelect Manuel utilisateur

Midland

Midland 1001LWX Manuel utilisateur

Konig

Konig HAV-SR41 Manuel utilisateur

Roberts

Roberts exprssion Manuel utilisateur

VDigi

VDigi DD3.0 Manuel utilisateur

Radio Shack

Radio Shack 21-1863 Manuel utilisateur

Roberts

Roberts Stream 207 Manuel utilisateur

Sony

Sony Walkman SRF-M97 Manuel utilisateur

Stanley

Stanley FatMax FMC770 Manuel utilisateur

auna

auna DAB-Radio 10026947 Manuel utilisateur

SOUNDMASTER

SOUNDMASTER UR190 Manuel utilisateur

HYT

HYT TC-320 Manuel utilisateur

auna multimedia

auna multimedia Yellowstone 10026851 Manuel utilisateur

B-Tech

B-Tech GMRS-V2 Manuel utilisateur

Weierwei

Weierwei VEV-V8 Manuel utilisateur

SOUNDMASTER

SOUNDMASTER DAB750 Manuel utilisateur

Telefunken

Telefunken TF-1505 Manuel utilisateur

Makita

Makita LXRM03 Manuel utilisateur
