PAGE 1 OF 18 0323 IH-1024

1-800-295-5510

uline.com

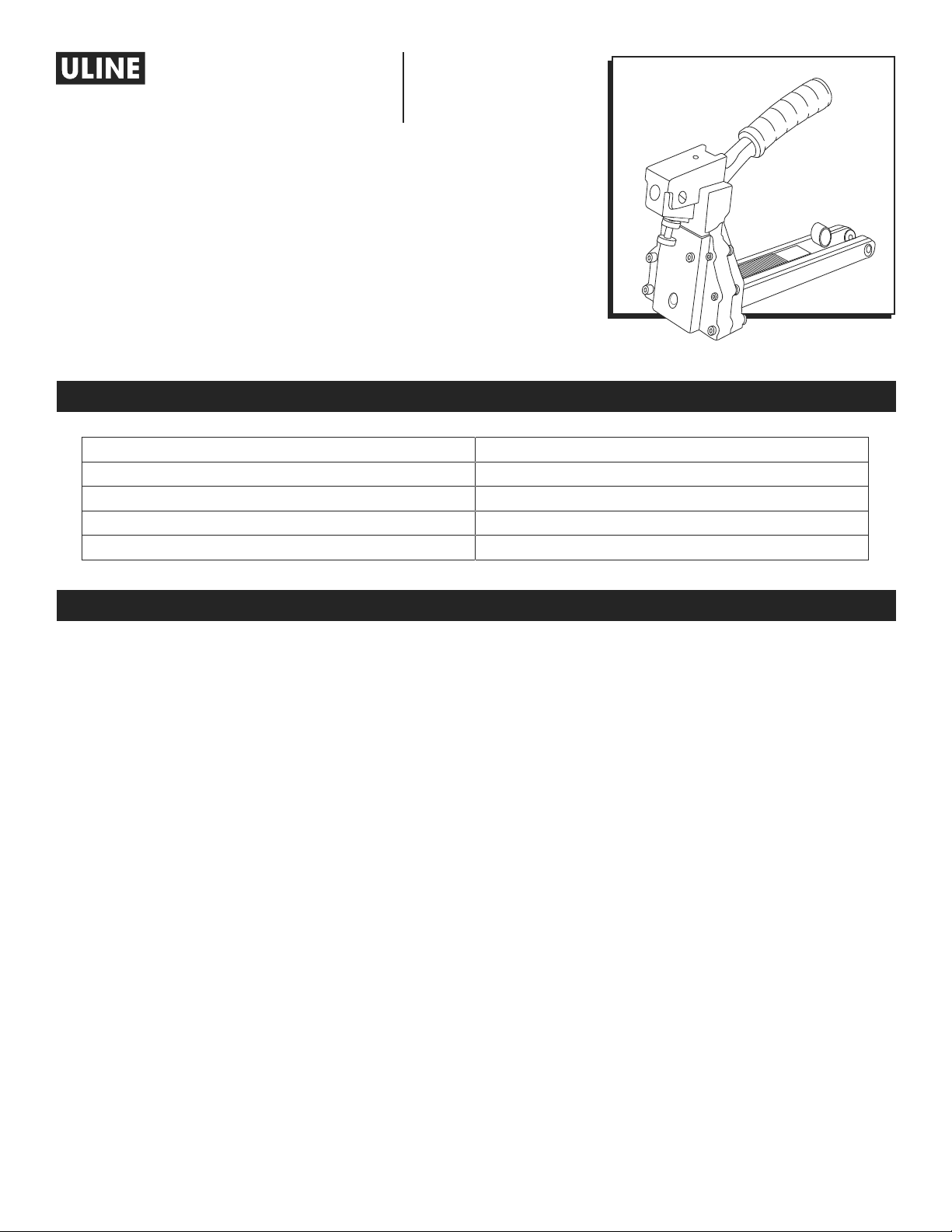

MANUAL CARTON STAPLER

H-1024, H-1025

H-1026

SPECIFICATIONS

SAFETY

Dimensions (L x H x W) 15 x11½ x 4½"

Weight (Without Fasteners) 3.75 lb.

H-1025/H-1026 Staple Specification S-289 C58 Stick and/or S-1396 C34 Stick

H-1024 Staple Specification S-1397 A58 Stick

Staple Capacity 100 Staples

• Read the manual and understand all safety

instructions before operating the stapler. If you have

questions, contact Uline at 1-800-295-5510.

• Always wear protective equipment; e.g., safety

glasses, hearing protection and head protection.

• Do not place your hand or any other body part in

the staple clinching area.

• Never point the stapler at yourself or anyone else.

• Ensure that anyone in the vicinity wears safety

protection.

• To prevent accidental injuries, never place a hand

or any other body part in the staple clinching area

or adjustment window.

• Always handle the stapler with care. Never pull the

trigger unless stapler is ready for operation.

• Check and replace any damaged or worn

components on the stapler.

Para Español, vea páginas 7-12.

Pour le français, consulter les pages 13-18.

PAGE 2 OF 18 0323 IH-1024

OPERATION

LOADING THE STAPLER

1. Pull the pusher back until it stops on pusher pivots.

Rotate pusher to position. (See Figure 1)

2. Insert up to two sticks of appropriate staples into the

magazine. Let the sticks slide forward to the front of

the magazine. (See Figure 2)

3. Pull the pusher back to an upright position and

gently let the pusher slide forward against the

staples. Do not let the pusher slide forward and

strike the staples at high speed as this may deform

the staples and damage the stapler.

ADJUSTING STAPLE LEG LENGTH

1. Loosen set screw with a 3 mm Allen wrench

on bottom of stapler. (See Figure 3)

2. Turn adjusting rod 180º with a screw driver

to desired setting. (See Figure 4)

NOTE: If using 3/4" staples, set "L"up.

NOTE: If using 5/8" staples, set "S"up.

3. Tighten set screw.

Figure 1

Figure 2

Figure 3

Figure 4

PAGE 3 OF 18 0323 IH-1024

OPERATION CONTINUED

CLINCH ADJUSTMENT

Loosen securing nut closest to body. Turn adjustment nut

clockwise to loosen clinch. Turn adjustment nut counter-

clockwise to tighten clinch. After adjusting, tighten

securing nut. (See Figure 5)

DEPTH ADJUSTMENT

1. Loosen front two screws with 4mm Allen wrench.

(See Figure 6)

2. Push the body up and adjust to the desired depth.

(See Figure 7)

BASIC OPERATION

1. Insert the staples into the stapler following the

loading instructions.

2. Grasp the handle with one hand on box in line

with the desired staple location. There is a small

projection on either side of the magazine seat as an

aid in locating the position of the staple.

3. For strongest closure, use staples close to the ends of

the box.

CLEARING A JAM

1. Pull pusher back and rotate to a locked position.

(See Figure 8)

2. Insert needle nose pliers or screw driver to clear jam.

(See Figure 9)

3. Slowly release pusher back to position.

Figure 5

Figure 6

Figure 7

Figure 8

Figure 9

PAGE 4 OF 18 0323 IH-1024

OPERATION CONTINUED

TEETH REPLACEMENT

1. Loosen screws and nut with 8mm spanner wrench

and 4mm Allen wrench. (See Figure 10)

2. Remove the magazine assembly. (See Figure 11)

3. Loosen screws with 3mm Allen wrench.

(See Figure 12)

4. Change teeth one at a time to prevent reverse teeth.

DRIVER REPLACEMENT

1. Loosen screw and nut with 8mm spanner wrench

and 4mm Allen wrench. (See Figure 13)

2. Remove the magazine assembly. (See Figure 14)

3. Loosen the set screw with 3mm Allen wrench to

unlock the adjusting rod. (See Figure 15)

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Figure 15

PAGE 5 OF 18 0323 IH-1024

4. Remove the linkage mechanism and adjusting rod

simultaneously from the body.

5. Loosen the pivot screws with flat screwdriver. Remove

handle and linkage mechanism.

Remove the spring pin with a hammer and 5 mm

straight rod.

6. Loosen screws with a 3 mm Allen wrench. Take off

the spring pin with a hammer and 6 mm straight rod.

(See Figure 16)

PUSHER SPRING REPLACEMENT

1. Loosen the screws and nut with 8 mm spanner

wrench and 4mm Allen wrench. (See Figure 17)

2. Remove the magazine assembly. (See Figure 18)

3. Pull the pusher back until it stops on the rod, rotate

the pusher to position.

4. Push the magazine seat back and remove it from

the magazine.

5. Loosen the screw and nut with 2.5 mm Allen wrench

and 7 mm socket wrench. (See Figure 19)

6. Loosen the rod with a 6 mm offset wrench and

remove the pusher guides. Remove the pusher.

(See Figure 20)

7. Remove the spring pin with hammer and 4 mm

straight rod. (See Figure 21)

OPERATION CONTINUED

Figure 16

Figure 17

Figure 18

Figure 19

Figure 20

Figure 21

PAGE 6 OF 18 0323 IH-1024

TROUBLESHOOTING

PROBLEM CAUSE REMEDY

Excessive jams Teeth screws are loose or

staples are wrong size.

Tighten screws and check staples.

Uneven clinch Wrong staple size. Check for proper leg length adjustment and

clincher size.

Unclinched staple Teeth are loose or broken. Check and replace teeth as needed.

WARNING! Stop using the stapler immediately if any of the following problems

occur. Serious personal injury could occur. Any repairs or replacements must

be done by a qualified person or authorized service center only.

-800-295-551

uline.com

PAGE 7 OF 18 0323 IH-1024

800-295-5510

uline.mx

ENGRAPADORA MANUAL

PARA CAJAS

H-1024, H-1025

H-1026

ESPECIFICACIONES

SEGURIDAD

Dimensiones (Largo x Alto x Ancho) 38.1 x 29.2 x 11.4 cm (15 x11½ x4½”)

Peso (sin Cinchos) 1.7 kg (3.75 lbs.)

H-1025/H-1026 Especificación de las grapas S-289 C58 en tiras y/o S-1396 C34 en tiras

H-1024 Especificación de las grapas S-1397 A58 en tiras

Capacidad de grapas 100 grapas

• Familiarícese con las advertencias de seguridad

e instrucciones de este manual antes de utilizar

esta engrapadora. Mantenga estas instrucciones

junto con la engrapadora para futuras consultas.

Contacte a Servicio a Clientes al 800-295-5510 si

tiene alguna duda.

• Siempre use equipo de protección; por ejemplo,

anteojos de seguridad, protección auditiva y

protección para la cabeza.

• No coloque la mano ni ninguna otra parte del

cuerpo en el área de remache de grapas.

• Nunca apunte la engrapadora hacia usted o

cualquier otra persona.

• Asegúrese de que cualquier persona en las

inmediaciones use protección de seguridad.

• Para evitar lesiones accidentales, nunca coloque

una mano ni ninguna otra parte del cuerpo en el

área de remache de grapas o en la ventana de

ajuste.

• Manipule siempre la grapadora con cuidado.

Nunca apriete el gatillo a menos que la grapadora

esté lista para funcionar.

• Verifique y reemplace cualquier componente

dañado o desgastado en la grapadora.

ADVERTENCIA

PAGE 8 OF 18 0323 IH-1024

FUNCIONAMIENTO

CÓMO CARGAR LA ENGRAPADORA

1. Jale el empujador hasta que se detenga en los

pivotes de empuje. Gire el empujador hasta su

posición. (Vea Diagrama 1)

2. Inserte hasta dos tiras de las grapas correctas en

el cargador. Deje que las tiras se deslicen hasta la

parte frontal del cargador. (Vea Diagrama 2)

3. Jale el empujador hasta una posición vertical y deje

que este se deslice suavemente hacia adelante

contra las grapas. No deje que el empujador se

deslice hacia adelante y golpee las grapas a gran

velocidad, ya que podría deformar las grapas y

dañar la engrapadora.

AJUSTE DEL LARGO DE PATA DE LA GRAPA

1. Afloje el tornillo de ajuste de la parte inferior con una

llave Allen de 3 mm. (Vea Diagrama 3)

2. Gire la varilla de ajuste 180º con un desarmador

hasta el ajuste deseado. (Vea Diagrama 4)

NOTA: Si está utilizando grapas de 1.9 cm (3/4"),

coloque la L hacia arriba.

NOTA: Si está utilizando grapas de 1.5 cm (5/8"),

coloque la S hacia arriba.

3. Apriete el tornillo de ajuste.

Diagrama 1

Diagrama 2

Diagrama 3

Diagrama 4

PAGE 9 OF 18 0323 IH-1024

INSTRUCCIONES DE FUNCIONAMIENTO

AJUSTE DE REMACHE

Afloje la tuerca de seguridad más cercana al cuerpo.

Gire la tuerca de ajuste en el sentido de las manecillas

del reloj para aflojar el remache. Gire la tuerca de

ajuste en sentido contrario a las manecillas del reloj

para apretar el remache. Después del ajuste, apriete

la tuerca de seguridad. (Vea Diagrama 5)

AJUSTE DE PROFUNDIDAD

1. Afloje los 2 tornillos frontales con una

llave Allen de 4 mm. (Vea Diagrama 6)

2. Empuje el cuerpo hacia arriba y ajuste a la

profundidad deseada. (Vea Diagrama 7)

FUNCIONAMIENTO BÁSICO

1. Inserte las grapas en la engrapadora siguiendo las

instrucciones de carga.

2. Sujete el asa con una mano y colóquela en la caja

alineada con la ubicación deseada de la grapa.

Hay una proyección pequeña en cada lado del

soporte del cargador que permite ubicar la posición

de la grapa.

3. Para un cierre más fuerte, use grapas cerca de los

extremos de la caja.

ELIMINANDO OBSTRUCCIONES

1. Jale el empujador hacia atrás y gírelo en posición

de bloqueo. (Vea Diagrama 8)

2. Inserte unas pinzas de punta fina o un desarmador

para eliminar el atasco. (Vea Diagrama 9)

3. Suelte lentamente el empujador de regreso a su

posición.

Diagrama 5

Diagrama 6

Diagrama 7

Diagrama 8

Diagrama 9

PAGE 10 OF 18 0323 IH-1024

INSTRUCCIONES DE FUNCIONAMIENTO

REEMPLAZO DE DIENTES

1. Afloje los tornillos y la tuerca con una llave de 8 mm

y una llave Allen de 4 mm. (Vea Diagrama 10)

2. Retire el ensamble del cargador. (Vea Diagrama 11)

3. Afloje los tornillos con la llave Allen de 3 mm.

(Vea Diagrama 12)

4. Cambie los dientes uno a la vez para no ponerlos en

el orden inverso.

REMPLAZO DEL IMPULSOR

1. Afloje el tornillo y la tuerca con una llave inglesa de

8 mm y una llave Allen de 4 mm. (Vea Diagrama 13)

2. Retire el ensamble del cargador. (Vea Diagrama 14)

3. Afloje el tornillo de ajuste con una

llave Allen de 3 mm para destrabar la varilla

de ajuste. (Vea Diagrama 15)

Diagrama 10

Diagrama 11

Diagrama 12

Diagrama 13

Diagrama 14

Diagrama 15

Autres manuels pour H-1024

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels U-Line Outils électriques

U-Line

U-Line H-1026 Manuel utilisateur

U-Line

U-Line H-1993 Manuel utilisateur

U-Line

U-Line H-1993 Manuel utilisateur

U-Line

U-Line Swingline Light Touch H-2323 Mode d’emploi

U-Line

U-Line H-2027 Manuel utilisateur

U-Line

U-Line H-2027 Manuel utilisateur

U-Line

U-Line H-491 Manuel utilisateur

U-Line

U-Line H-1440 Manuel utilisateur

U-Line

U-Line SWINGLINE H-3067 Manuel utilisateur

U-Line

U-Line H-995 Manuel utilisateur

U-Line

U-Line H-915 Manuel utilisateur

U-Line

U-Line RIPACK 3000 Manuel utilisateur

U-Line

U-Line H-1302 Manuel utilisateur

U-Line

U-Line H-738 Manuel utilisateur

U-Line

U-Line SHRINKFAST H-6098 Manuel utilisateur

U-Line

U-Line H-491 Manuel utilisateur

U-Line

U-Line SWINGLINE LIGHT TOUCH H-2323 Manuel utilisateur

U-Line

U-Line H-1028 Manuel utilisateur

U-Line

U-Line Н-863 Manuel utilisateur

U-Line

U-Line H-1980 Manuel utilisateur

U-Line

U-Line H-10157 Manuel utilisateur

U-Line

U-Line Shrinkfast 975 Manuel utilisateur

U-Line

U-Line H-8094 Manuel utilisateur

U-Line

U-Line H-1030 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
