U-Line H-4706 Manuel utilisateur

PAGE 1 OF 6 0621 IH-4706

H-4706

EZ PULL JR. TOWEL

DISPENSER

1-800-295-5510

uline.com

INSTRUCTIONS

PARTS

MOUNTING

NOTE: Recommended mounting height is 48"

from the floor to the bottom of the dispenser.

1. To unlock and open dispenser, insert key and gently

but firmly turn key clockwise. Dispenser door will

swing open.

NOTE: Lock handle must be turned completely

counterclockwise to the 12 o'clock position to

lock dispenser door in place.

2. Remove mounting plate from the dispenser by

opening the dispenser with supplied key, pressing

the mounting plate tab and sliding the mounting

plate out. (See Figure 1)

3. Determine the orientation of the dispenser: either right-

side up or upside down. Note the orientation of the

mounting plate. (See Figure 2)

4. Align the mounting plate to desired position on the wall.

5. Mark holes, drill and use appropriate anchors and

screws to secure the mounting plate to the wall.

6. Slide dispenser into place on mounting plate until it

locks down. Dispenser is ready to load.

Can be

Mounted

Inverted

MOUNTING SURFACE

Figure 2

TOOLS NEEDED

Drill Drill Bit Phillips Screwdriver Level Tape

Measure

Dispenser x 1 Key x 2 Screw x 4 Wall Anchor x 4

Para Español, vea páginas 3-4.

Pour le français, consulter les pages 5-6.

Figure 1

Mounting

Plate Tab

PAGE 2 OF 6 0621 IH-4706

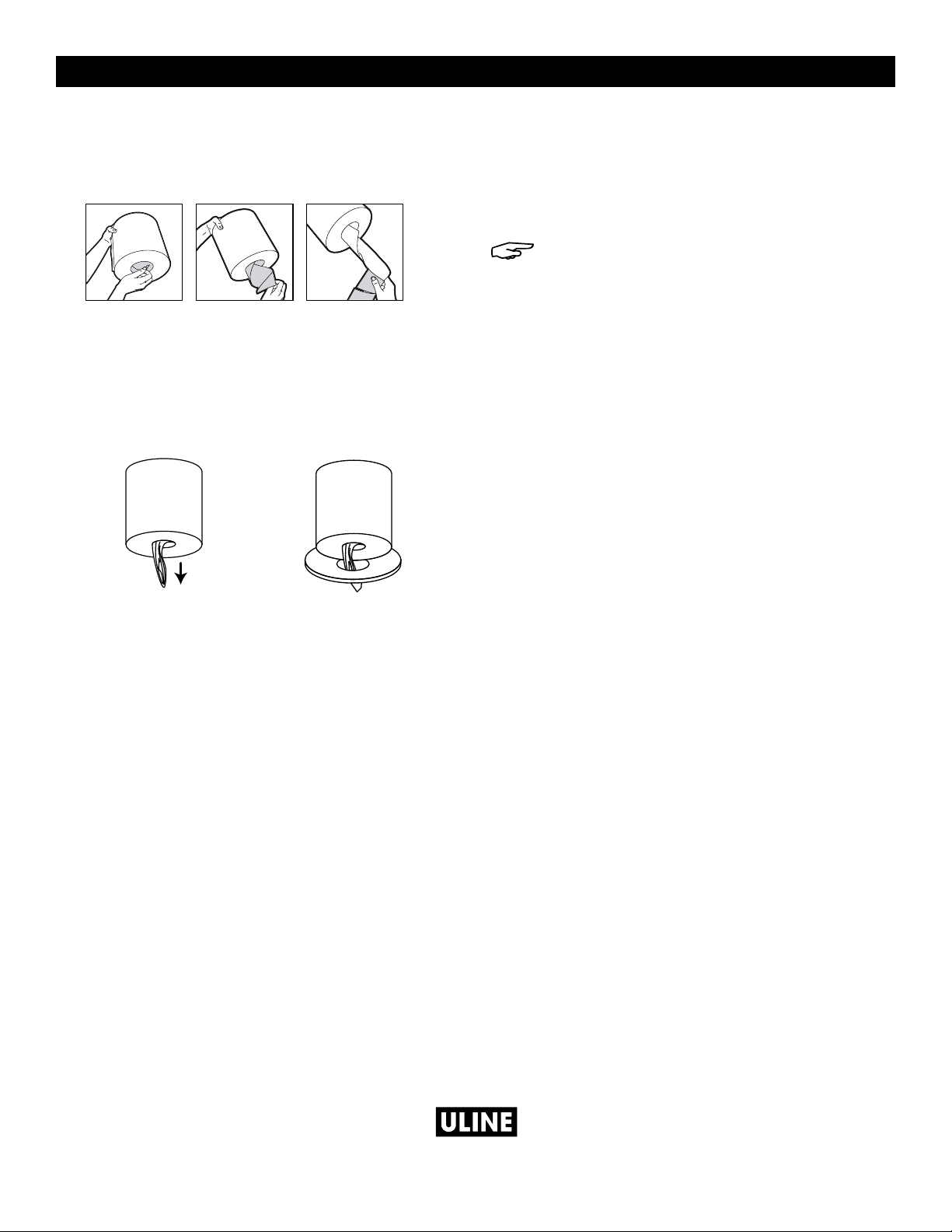

INSTRUCTIONS CONTINUED

1. Fully remove perforated cardboard core from center

of the roll. (See Figure 3)

2. Pull toweling from the center of the roll and pinch

the end of the toweling enough to slide into the

dispensing cone. (See Figure 4)

3. Feed toweling through the dispenser opening.

Close dispenser. (See Figure 5)

REMOVAL

1. Open the dispenser using the supplied key and

remove paper supply.

2. Press down on the mounting plate tab while sliding

the dispenser to disengage from the mounting plate.

NOTE: Keep dispenser pressed tightly against

the wall while disengaging.

Figure 4 Figure 5

Figure 3

-800-295-551

uline.com

PAGE 3 OF 6 0621 IH-4706

H-4706 800-295-5510

uline.mx

DESPACHADOR JUNIOR

DE TOALLAS DE PAPEL

DE EXTRACCIÓN FÁCIL

INSTRUCCIONES

INSTALACIÓN

NOTA: La altura de instalación recomendada

es de 1.22 m (48") del piso a la parte inferior del

despachador.

1. Para desbloquear y abrir el despachador, inserte

la llave y gírela suave pero firmemente en el

sentido de las manecillas del reloj. La puerta del

despachador se abrirá.

NOTA: El asa de bloqueo debe girarse completamente

en el sentido contrario de las manecillas del reloj

a la posición de las 12 en punto para asegurar la

puerta del despachador en su lugar.

2. Quite la placa de instalación del despachador

abriendo el despachador con la llave que se

incluye, presionando sobre la pestaña de la placa

de instalación y deslizando la placa de instalación

para retirarla. (Vea Diagrama 1)

3. Determine la orientación del despachador:

horizontal o al revés. Verifique la orientación de la

placa de instalación. (Vea Diagrama 2)

4. Alinee la placa de instalación en la posición deseada

sobre la pared.

5. Marque los orificios, taladre y utilice los anclajes

y tornillos apropiados para colocar la placa de

instalación sobre la pared.

6. Deslice el despachador para colocarlo en su lugar

sobre

la placa de instalación hasta que quede

asegurado.

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

Nivel Cinta

de Medir

PARTES

1 Despachador 2 Llaves 4 Tornillos 4 Taquetes

Diagrama 1

Pestaña de

la Placa de

Instalación

Puede

Instalarse

de Forma

Invertida

SUPERFICIE DE INSTALACIÓN

Diagrama 2

PAGE 4 OF 6 0621 IH-4706

CÓMO CARGAR

1. Quite el núcleo de cartón perforado del centro del

rollo. (Vea Diagrama 3)

2. Jale una de las toallas desde el centro del rollo y

pellizque el extremo de la misma lo suficiente como

para deslizarla por el cono despachador.

(Vea Diagrama 4)

3. Introduzca la toalla a través de la abertura del

despachador. Cierre el despachador.

(Vea Diagrama 5)

DESINSTALACIÓN

1. Abra el despachador con la llave que se incluye y

quite el suministro de papel.

2. Presione la pestaña de la placa de instalación

mientras desliza el despachador para desmontarlo

de la placa de instalación.

NOTA: Mantenga el despachador firmemente

sujeto contra la pared mientras lo desinstala.

Diagrama 3

INSTRUCCIONES

Diagrama 4 Diagrama 5

00-295-551

uline.mx

PAGE 5 OF 6 0621 IH-4706

1-800-295-5510

uline.ca

DISTRIBUTEUR DE

SERVIETTES EN PAPIER

COMPACT À TIRAGE FACILE

H-4706

INSTRUCTIONS

INSTALLATION

REMARQUE : La hauteur recommandée de

montage est de 48 po de distance entre le sol

et le bas du distributeur.

1. Pour débloquer et ouvrir le distributeur, insérez la clé,

puis tournez-la délicatement, mais fermement dans

le sens horaire. La porte du distributeur s'ouvrira.

REMARQUE : Le loquet du verrou doit être

complètement tourné dans le sens antihoraire

en position midi pour maintenir la porte en

position fermée.

2. Retirez la plaque de montage du distributeur en

ouvrant le distributeur avec la clé fournie, appuyez

sur la languette de la plaque de montage, puis

glissez-la pour la dégager. (Voir Figure 1)

3. Déterminez le sens du distributeur: ouverture

orientée vers le haut ou vers le bas. Faites attention

au sens de la plaque de montage. (Voir Figure2)

4. Alignez la plaque de montage au niveau souhaité

sur le mur.

5. Marquez les trous, percez et utilisez les dispositifs

d'ancrage et les vis appropriés afin d'installer la

plaque de montage au mur.

6. Faites glisser le distributeur en place sur la plaque

de montage jusqu'à ce qu'il s'emboîte.

Figure 1

Languette

de plaque

de montage

SURFACE DE MONTAGE

Figure 2

Peut être

installé

dans les

deux sens

OUTILS REQUIS

Perceuse Mèche

de perceuse

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

PIÈCES

Distributeur x 1 Clé x 2 Vis x 4 Ancrage mural x 4

PAGE 6 OF 6 0621 IH-4706

CHARGEMENT

1. Retirez le mandrin en carton perforé du centre du

rouleau. (Voir Figure3)

2. Tirez la serviette du centre du rouleau et pincez

l'extrémité de la serviette suffisamment pour la

glisser dans le cône de distribution. (Voir Figure4)

3. Faites passer la serviette par l'ouverture du dévidoir.

Fermez le distributeur. (Voir Figure5)

DÉGAGEMENT

1. Ouvrez le distributeur grâce à la clé fournie et retirez

le papier.

2. Appuyez sur la languette de la plaque de montage

tout en glissant le distributeur pour le dégager de la

plaque de montage.

REMARQUE: Maintenez le distributeur

fermement appuyé contre le mur lors du

dégagement.

Figure 3

INSTRUCTIONS

Figure 4 Figure 5

-800-295-551

uline.ca
