U-Line H-2272 Manuel utilisateur

PAGE 1 OF 9 0721 IH-2272

1-800-295-5510

uline.com

H-2272

8" HANDS-FREE

TOWEL DISPENSER

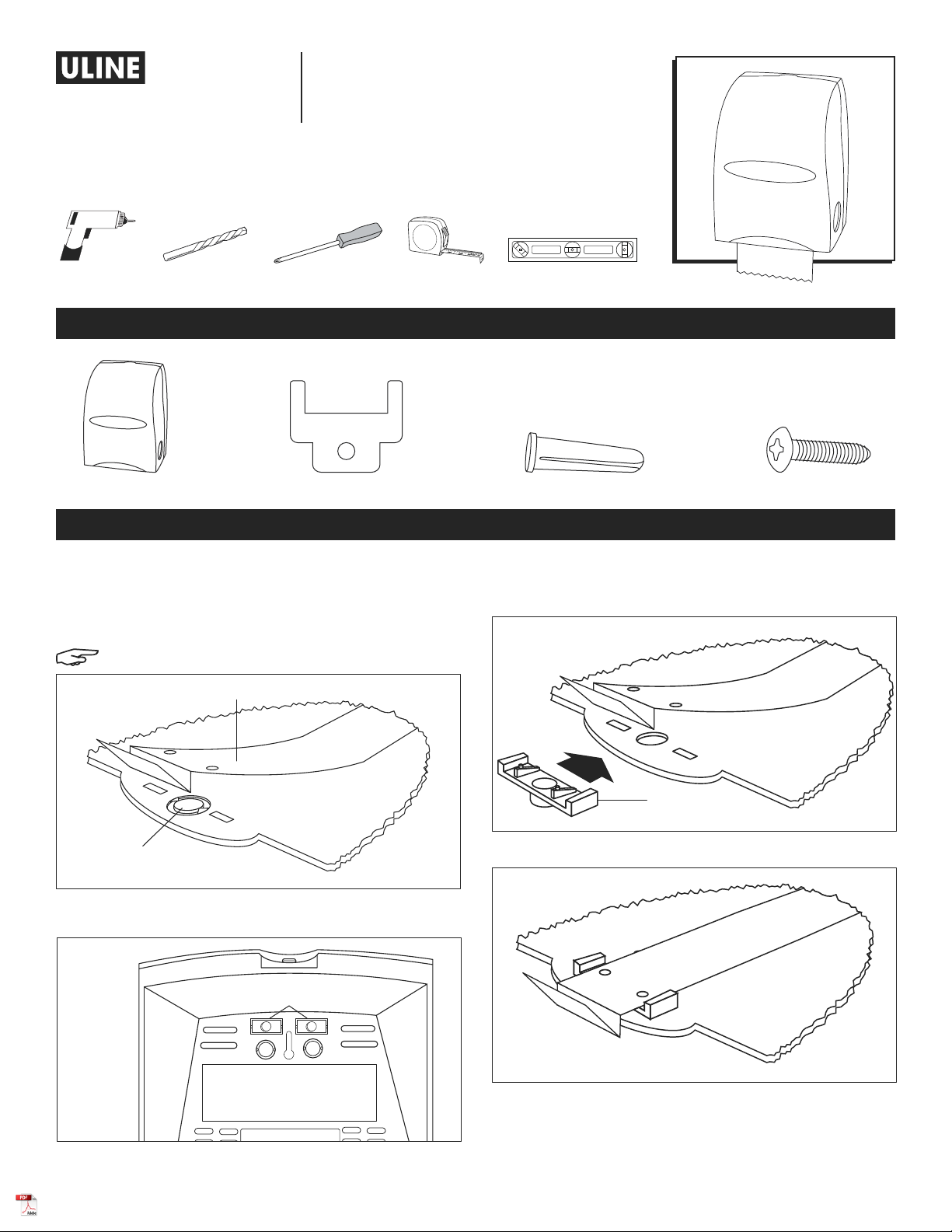

USING THE PUSH BUTTON LOCK FEATURE

1. Open dispenser and raise end of lock spring just

enough to pop out the gray decorative hole plug.

(See Figure 1)

NOTE: Do not overstress the lock spring.

2. Remove push button from back of dispenser.

(See Figure 2)

3. Slide push button under lock spring at the top of the

dispenser and insert button through hole in door.

(See Figure 3)

4. Release lock spring and close dispenser. (See Figure 4)

OPTIONAL PUSH BUTTON LOCK INSTALLATION

PARTS

Dispenser x 1 Wall Anchor x 4 Screw x 4Dispenser Key x 1

Figure 3

Figure 4

Figure 2

Push Buttons

Figure 1

Push Button

Lock Spring

Decorative

Hole Plug

Para Español, vea páginas 4-6.

Pour le français, consulter les pages 7-9.

TOOLS NEEDED

Level

Tape Measure1/4" Drill BitElectric Drill Phillips Screwdriver

PAGE 2 OF 9 0721 IH-2272

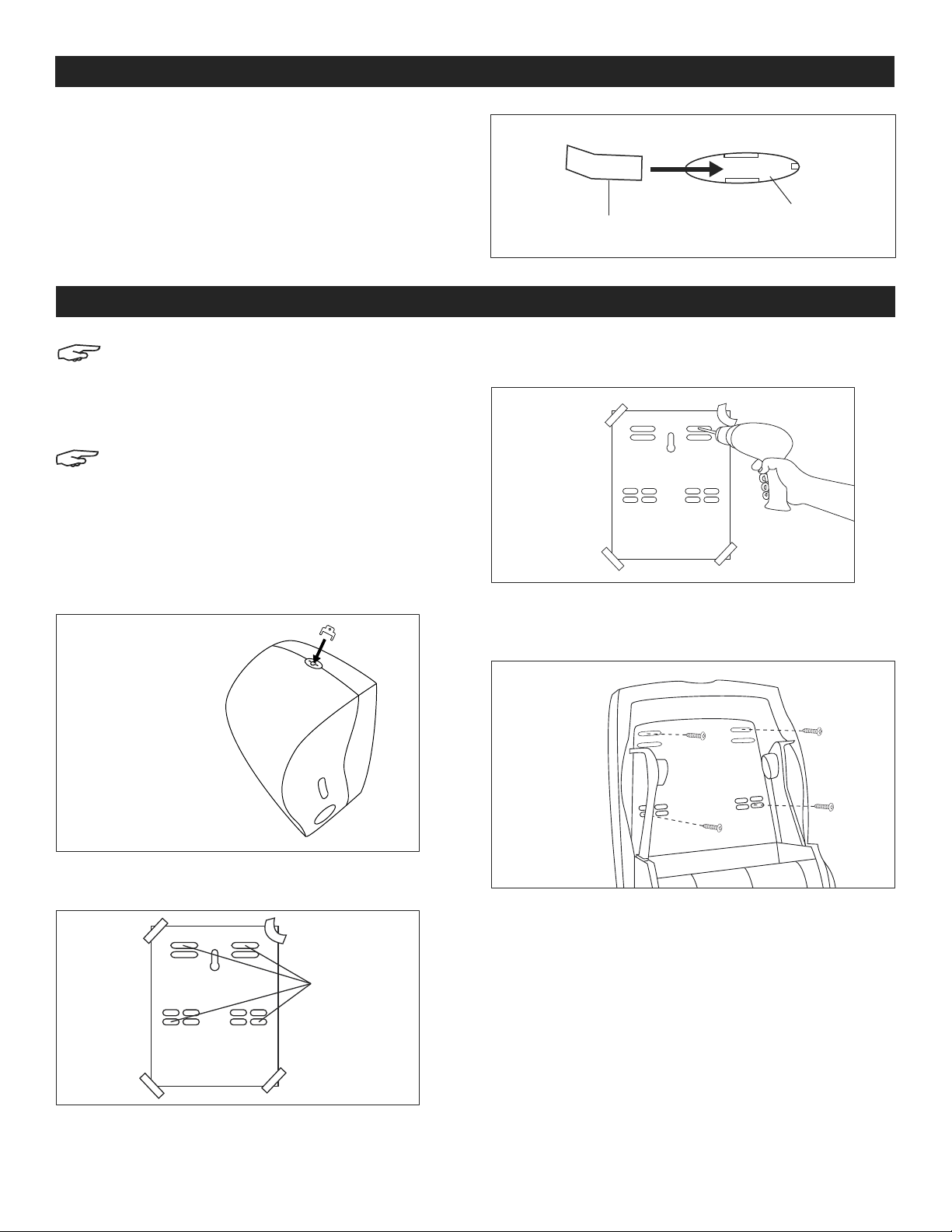

MOUNTING

NOTE: Recommended mounting height is 52"

from the floor to the bottom of the dispenser.

If using template, recommended mounting

height is 52" from floor to bottom edge shown

on template. (See Figure 8)

NOTE: Ensure that proper mounting hardware

is used for appropriate wall composition as

enclosed hardware may not be compatible

with your wall surface.

1. Insert the key into the lock opening on the top of

dispenser and push until cover pops open. If push

button is installed, gently push the button until the

cover opens. (See Figure 6)

2. Tape mounting template to wall at desired height

and ensure that template is level. (See Figure 7)

3. Pre-drill mounting holes if necessary and remove

template. Insert wall anchors if necessary. (See Figure 8)

4. Position dispenser over holes or markings on wall and

insert screws through holes in dispenser and tighten.

(See Figure 9)

Figure 6

Figure 8

Figure 7

Recommended

Mounting

Locations

Figure 9

DECORATOR STRIP INSTALLATION

1. Open cover to expose inside of decorator strip

window.

2. Slide decorator strip into place, making sure the

decorator strip is held by the plastic guides.

(See Figure 5)

3. Close cover firmly and lock.

Figure 5

Decorator Strip Decorator Strip

Window

PAGE 3 OF 9 0721 IH-2272

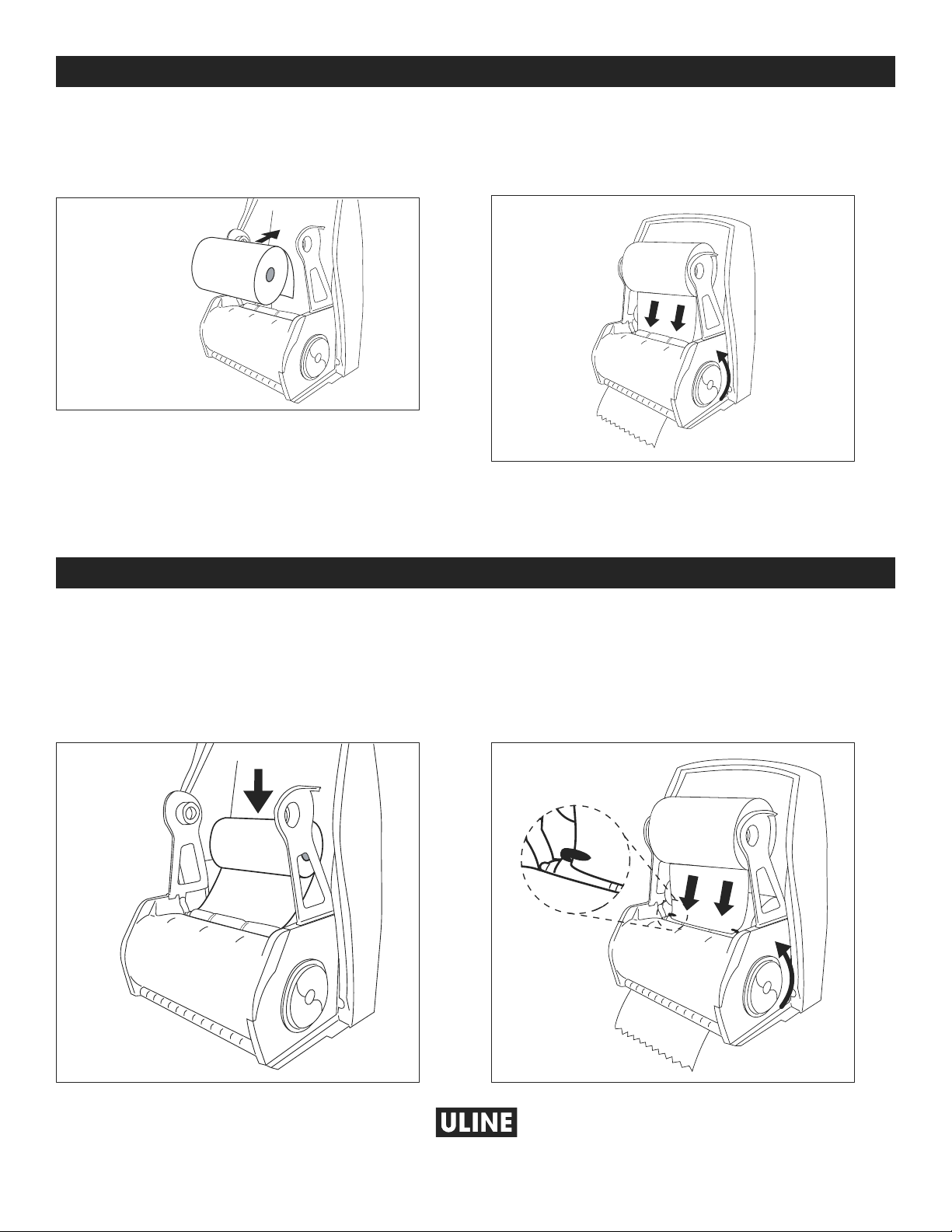

1. With the dispenser open, pull the roll holder arm to

the side and place the new roll on the hubs. Ensure

the roll is installed with the paper feeding from

beneath the roll. (See Figure 10)

2. Thread the sheet into the dispenser mechanism

by placing the tail under the white stationary roll

holder shaft. At the same time, rotate the feed knob

located on the side of the dispenser. (See Figure 11)

3. Once the sheet is threaded around the drum and

protrudes from the dispenser opening, close the

dispenser door firmly and begin dispensing.

Figure 11

STUB ROLL LOADING

1. To utilize the stub roll feature of this unit, open the

front cover with the push button or key. (See Figure 6)

2. Without unthreading the paper, remove the stub roll

from the roll holder hubs and place down in the stub

roll tray in the back of the dispenser.

(See Figure 12)

3. Load a new roll onto the roll holder hubs, making

sure the paper is feeding from beneath the roll.

4. Place the corners from the tail of the new roll

under the two blue clips located on the top of

the stationary roll shaft. Close cover and begin

dispensing. (See Figure 13)

Figure 12 Figure 13

Figure 10

-800-295-551

uline.com

PAGE 4 OF 9 0721 IH-2272

800-295-5510

uline.mx

H-2272

20.3 CM (8")

DESPACHADOR DE

TOALLAS MANOS LIBRES

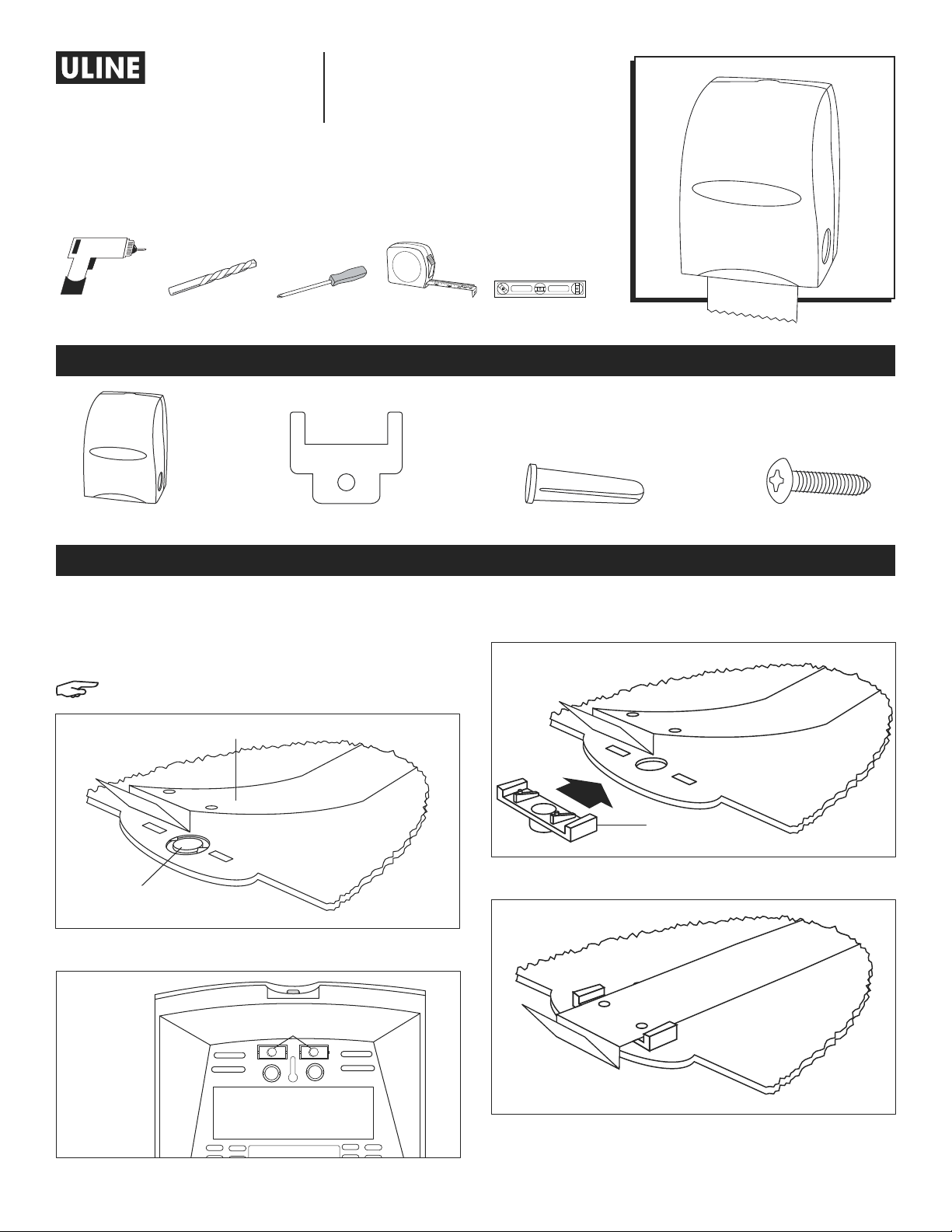

INSTALACIÓN DEL BOTÓN PULSADOR DE BLOQUEO

PARA USAR LA FUNCIÓN DE BLOQUEO

DEL BOTÓN PULSADOR

1. Abra el despachador y levante el extremo del resorte de

bloqueo lo suficiente como para que se asome el tapón

gris decorativo para orificio. (Vea Diagrama 1)

NOTA: No ejerza demasiada presión sobre el resorte

de bloqueo.

2. Quite el botón pulsador de la parte posterior del

despachador. (Vea Diagrama 2)

3. Deslice el botón pulsador por debajo del resorte de

bloqueo en la parte superior del despachador e inserte el

botón a través del orificio de la puerta. (Vea Diagrama 3)

4. Libere el resorte de presión y cierre el despachador.

(Vea Diagrama 4)

PARTES

1 Despachador 4 Taquetes 4 Tornillos1 Llave de Despachador

HERRAMIENTAS NECESARIAS

Taladro Broca Desarmador

de Cruz

NivelCinta

de Medir

Diagrama 4

Botón Pulsador

Diagrama 1 Resorte de Bloqueo

Tapón Decorativo

para Orificio.

Diagrama 2

Botón Pulsador

Diagrama 3

PAGE 5 OF 9 0721 IH-2272

INSTALACIÓN

NOTA: La altura de instalación recomendada es de

1.32 m (52") desde el suelo hasta la parte inferior

del despachador. Si se usa una plantilla, la altura

de instalación recomendada es de 1.32 m (52")

desde el suelo hasta el borde inferior mostrado en

la plantilla. (Vea Diagrama 8)

NOTA: Asegúrese de utilizar herrajes de instalación

adecuados para la composición de pared apropiada

dado que los herrajes que se incluyen podrían no ser

compatibles con la superficie de su pared.

1. Inserte la llave en la cerradura ubicada en la parte

superior del despachador y presione hasta que la

cubierta se abra. Si ha instalado el botón pulsador,

presiónelo ligeramente hasta que se abra la cubierta.

(Vea Diagrama 6)

2. Pegue la plantilla de montaje a la pared a la altura

deseada y asegúrese de que la plantilla está nivelada.

(Vea Diagrama 7)

3. En caso de ser necesario, taladre antes los orificios de

instalación y retire la plantilla. Inserte unos taquetes si es

preciso. (Vea Diagrama 8)

4. Coloque el despachador sobre los orificios o las marcas

de la pared e inserte los tornillos a través de los orificios del

despachador y ajuste. (Vea Diagrama 9)

Diagrama 6

Diagrama 8

Diagrama 7

Ubicaciones

de Instalación

Recomendadas

Diagrama 9

INSTALACIÓN DE LA TIRA DECORATIVA

1. Abra la cubierta para dejar a la vista la parte interior de

la ventana para la tira decorativa.

2. Deslice la tira decorativa hasta colocarla en posición,

asegurándose de que quede sujeta por las guías de

plástico. (Vea Diagrama 5)

3. Cierre la cubierta con firmeza y asegúrela.

Tira Decorativa Ventana para la Tira

Decorativa

Diagrama 5

PAGE 6 OF 9 0721 IH-2272

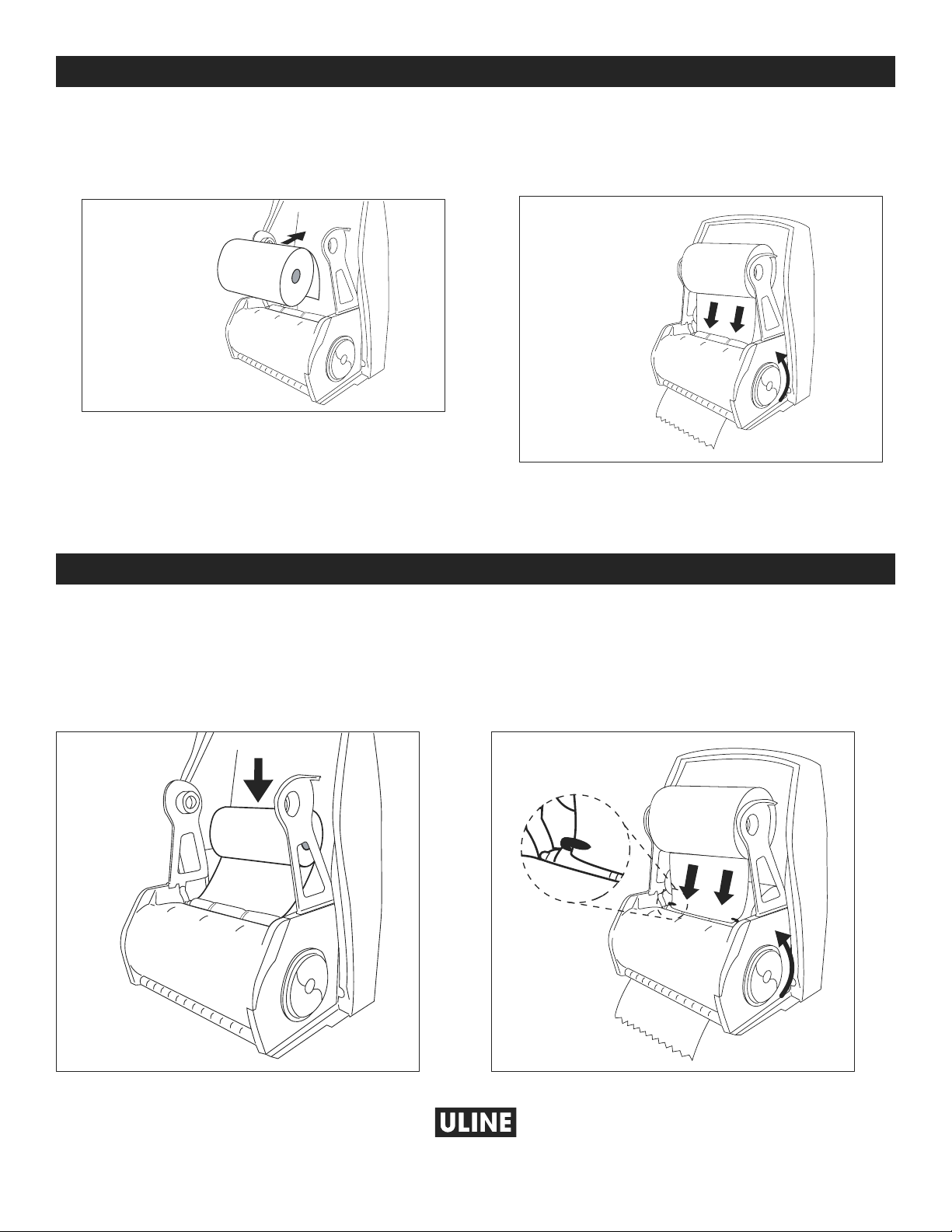

CARGA DEL ROLLO AUXILIAR

1. Para usar la función de rollo auxiliar de esta unidad, abra

la cubierta frontal con el botón pulsador o la llave.

(Vea Diagrama 6)

2. Sin desenroscar el papel, retire el rollo auxiliar de los

brazos de soporte y colóquelo en la bandeja del rollo

auxiliar en la parte posterior del despachador.

(Vea Diagrama 12)

3. Coloque un rollo nuevo en los brazos de soporte,

asegurándose que el papel salga por debajo del rollo.

4. Coloque las esquinas de la cola del nuevo rollo por

debajo de los dos clips azules ubicados en la parte

superior del eje del rollo fijo. Cierre la cubierta y

comience a suministrar. (Vea Diagrama 13)

1. Con el despachador abierto, coloque a un lado el brazo

sujetador del rollo y coloque el rollo nuevo nuevo en los

brazos de soporte. Asegúrese que el rollo esté instalado

con el papel saliendo por debajo del rollo.

(Vea Diagrama 10)

2. Introduzca la hoja en el mecanismo del despachador

colocando la cola bajo del eje del soporte del rollo

fijo de color blanco. Al mismo tiempo, gire la perilla de

alimentación ubicada en el lado del despachador.

(Vea Diagrama 11)

3. Una vez que la hoja esté colocada alrededor del tambor

y se asome por la abertura del despachador, cierre

la puerta del despachador con firmeza y comience a

suministrar.

PARA CARGAR

Diagrama 10 Diagrama 11

Diagrama 12 Diagrama 13

00-295-551

uline.mx

PAGE 7 OF 9 0721 IH-2272

1-800-295-5510

uline.ca

H-2272

Distributeur De Serviettes

Mains Libres De 20,3Cm (8Po)

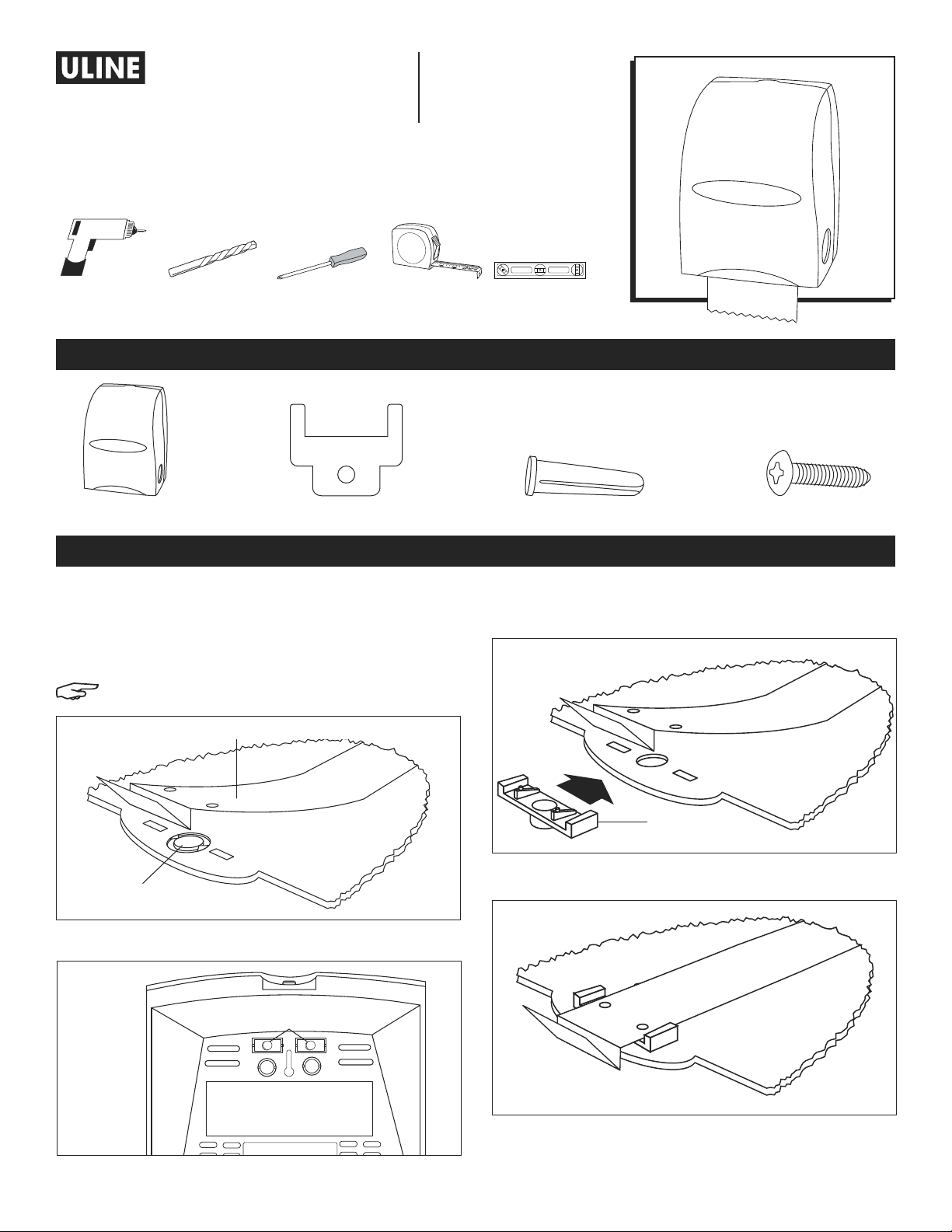

INSTALLATION DU DISPOSITIF DE BLOCAGE DU BOUTON-POUSSOIR FACULTATIF

POUR UTILISER LE DISPOSITIF DE BLOQUAGE DU

BOUTON-POUSSOIR

1. Ouvrez le distributeur et soulevez l'extrémité du ressort

de bloqueur suffisamment pour faire sortir le cache-trou

décoratif gris. (Voir Figure 1)

REMARQUE: Ne forcez pas trop sur le ressort de

bloqueur.

2. Retirez le bouton-poussoir de l'arrière du distributeur.

(Voir Figure 2)

3. Faites glisser le bouton-poussoir sous le ressort de

bloqueur situé sur la partie supérieure du distributeur et

insérez le bouton dans le trou de la porte. (Voir Figure 3)

4. Relâchez le ressort de bloqueur et fermez le distributeur.

(Voir Figure4)

PIÈCES

Distributeur x 1 Dispositif d'ancrage x 4 Vis x 4Clé de distributeur x 1

OUTILS REQUIS

Perceuse Mèche

de perceuse

Tournevis

cruciforme

Niveau à

bulles

Ruban à

mesurer

Figure 4

Bouton-poussoir

Figure 1 Ressort de bloqueur

Cache-trou

décoratif

Figure 2

Bouton-poussoir

Figure 3

PAGE 8 OF 9 0721 IH-2272

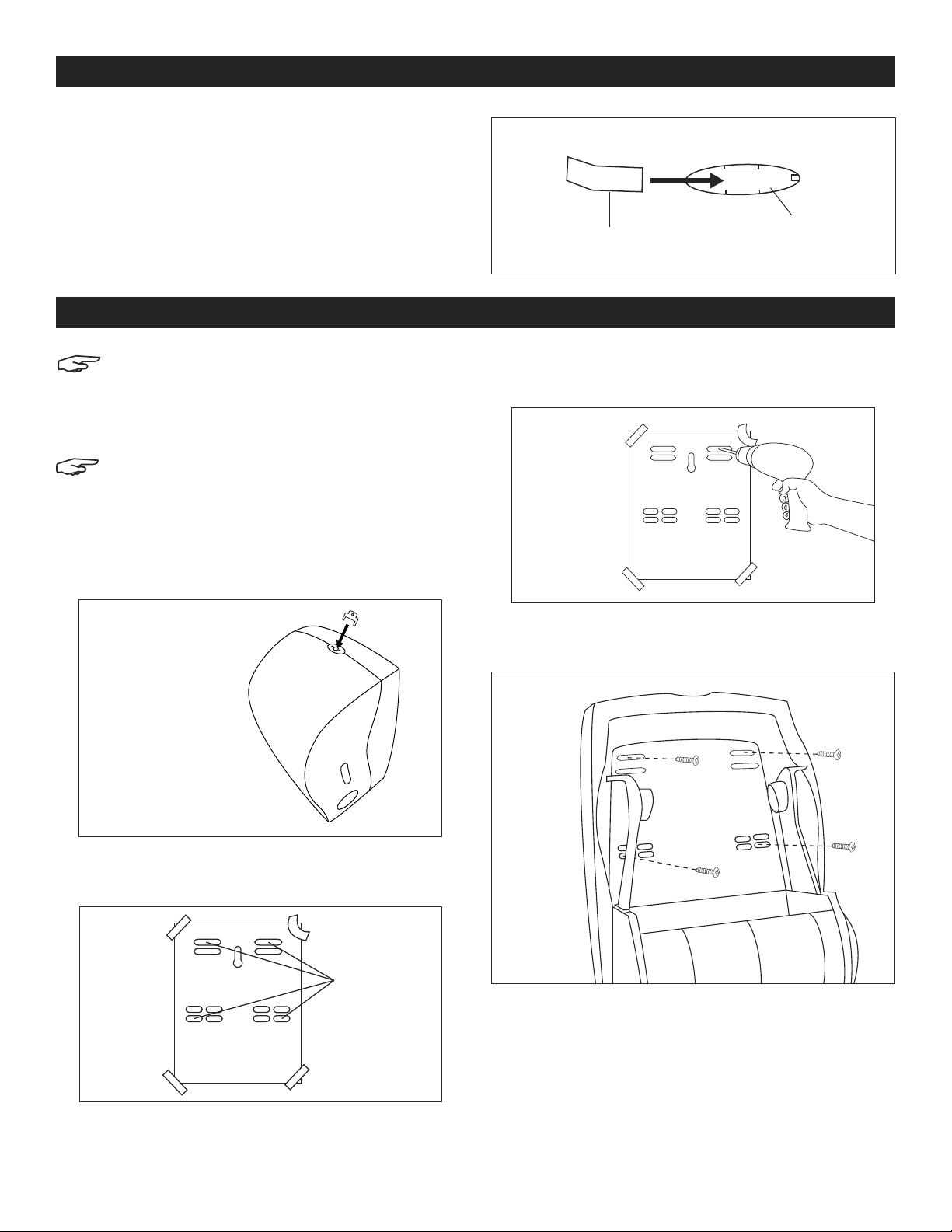

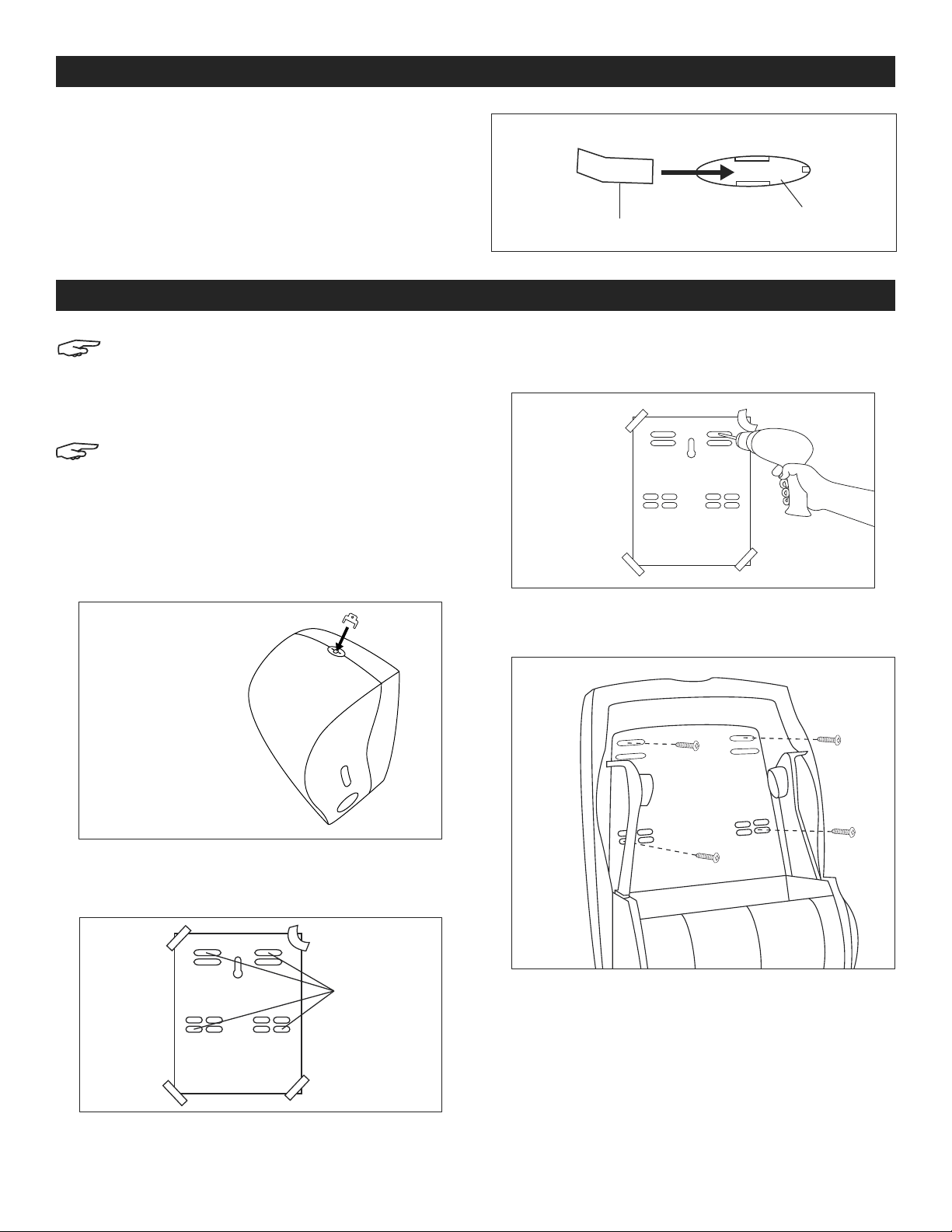

INSTRUCTIONS DE MONTAGE

REMARQUE: La hauteur d'installation recommandée

est de 1,3m (52po) du plancher au bas du

distributeur. Si vous utilisez un gabarit, la hauteur

de montage recommandée est de 1,3m (52po)

du plancher au rebord inférieur, tel qu'illustré sur le

gabarit. (Voir Figure8)

REMARQUE: Veillez à utiliser un matériel

d'installation adéquat adapté à votre mur. Le

matériel d'installation fourni pourrait ne pas être

compatible avec la surface de votre mur.

1. Insérez la clé dans la serrure en haut du distributeur et

poussez jusqu'à ce que le couvercle s'ouvre. Si le bouton-

poussoir est installé, poussez délicatement le bouton

jusqu'à ce que le couvercle s'ouvre. (Voir Figure6)

2. Collez le gabarit d'installation au mur avec du ruban

adhésif à la hauteur souhaitée et en veillant à ce qu'il soit

de niveau. (Voir Figure7)

3. Prépercez des trous de montage si nécessaire et retirez

le gabarit. Insérez les dispositifs d'ancrage si nécessaire.

(Voir Figure 8)

4. Placez le distributeur sur les trous ou les marques au mur,

puis insérez les vis dans les trous du distributeur et vissez.

(Voir Figure9)

Figure6

Figure8

Figure7

Emplacements

d'installation

recommandés

Figure9

INSTALLATION DE LA BANDE DÉCORATIVE

1. Ouvrez le couvercle pour exposer l'intérieur de la fenêtre

pour bande décorative.

2. Faites glisser la bande décorative en place en veillant à

ce qu'elle soit retenue par les guides en plastique.

(Voir Figure5)

3. Fermez solidement le couvercle et verrouillez-le.

Bande décorative Fenêtre pour bande

décorative

Figure5

PAGE 9 OF 9 0721 IH-2272

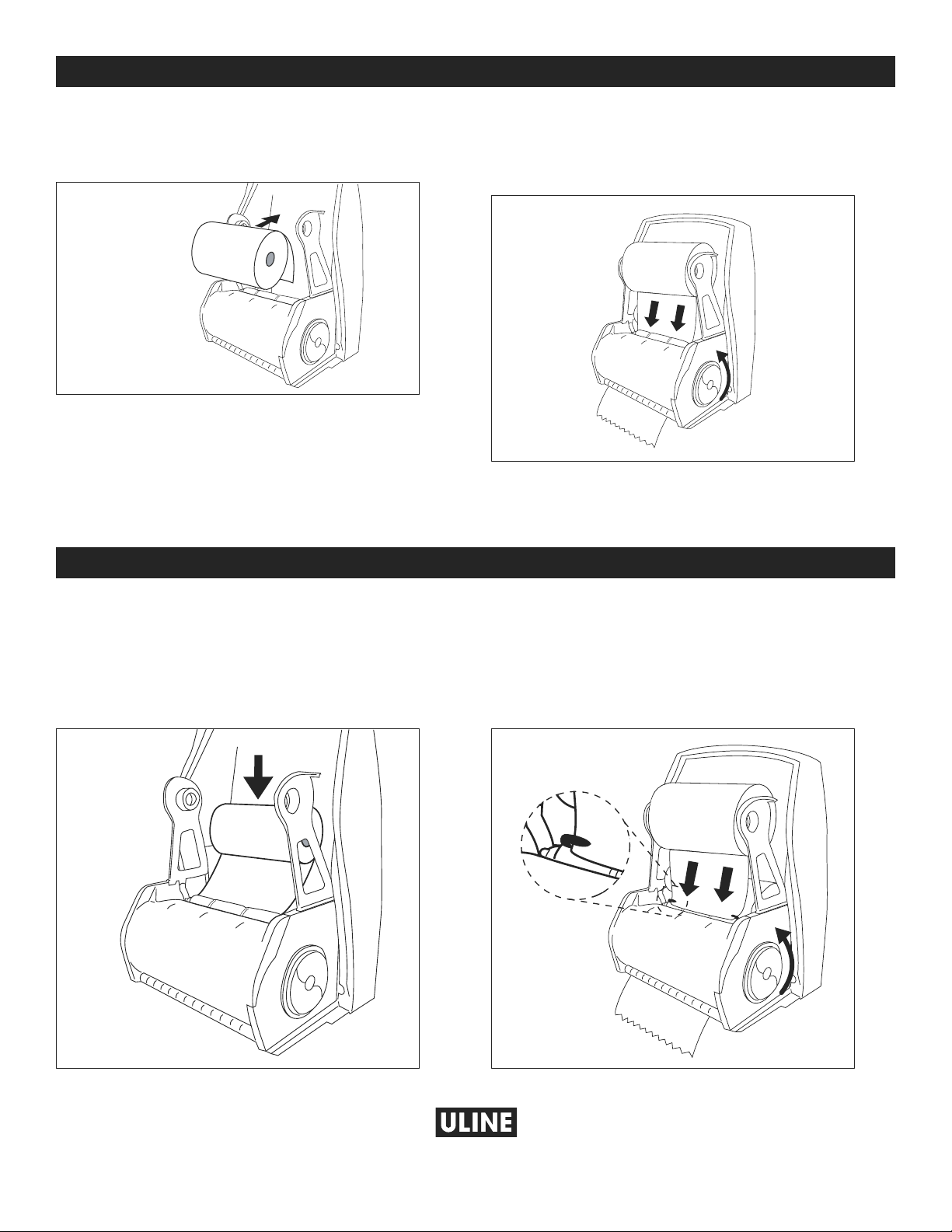

INSTRUCTIONS DE CHARGEMENT DU ROULEAU AUXILIAIRE

1. Pour utiliser le rouleau auxiliaire de cette unité, ouvrez le

couvercle avant à l'aide du bouton-poussoir ou de la clé.

(Voir Figure6)

2. Sans dérouler le papier, retirez le rouleau auxiliaire des

moyeux du support de rouleau et placez-le sur le plateau

auxiliaire à l'arrière du distributeur.

(Voir Figure12)

3. Posez un nouveau rouleau sur les moyeux de supports de

rouleau en veillant à ce que le papier se déroule par le

dessous.

4. Placez les coins de la queue du nouveau rouleau

sous les deux pinces bleues situées en haut de l'arbre

d'alimentation fixe. Fermez le couvercle et amorcez la

distribution. (Voir Figure13)

1. Le distributeur ouvert, tirez le bras du support de rouleau

sur le côté et placez le nouveau rouleau sur les moyeux.

Veillez à ce que le rouleau soit installé avec le papier se

déroulant par le dessous. (Voir Figure10)

2. Enfilez la feuille dans le mécanisme du distributeur en

plaçant la queue sous l'arbre d'alimentation blanc fixe du

support de rouleau. En même temps, tournez le bouton

d'alimentation situé sur le côté du distributeur.

(Voir Figure11)

3. Une fois que la feuille est insérée autour du tambour et

dépasse de l'ouverture du distributeur, fermez la porte du

distributeur solidement et amorcez la distribution.

Figure 12 Figure 13

INSTRUCTIONS DE CHARGEMENT

Figure 11

Figure 10

-800-295-551

uline.ca

Table des matières

Langues :

Autres manuels U-Line Distributeur

U-Line

U-Line H-3905 Manuel utilisateur

U-Line

U-Line H-7206 Manuel utilisateur

U-Line

U-Line Econodot H-2930 Manuel utilisateur

U-Line

U-Line GOJO LTX H-5066 Manuel utilisateur

U-Line

U-Line TORK XPRESS H-1595 Manuel utilisateur

U-Line

U-Line H-9504 Manuel utilisateur

U-Line

U-Line SLIMFOLD H-3456 Manuel utilisateur

U-Line

U-Line H-1132 Manuel utilisateur

U-Line

U-Line H-1172 Manuel utilisateur

U-Line

U-Line TORK H-5806 Manuel utilisateur

U-Line

U-Line H-28 Manuel utilisateur

U-Line

U-Line TORK MATIC H-5805 Manuel utilisateur

U-Line

U-Line H-1036 Manuel utilisateur

U-Line

U-Line KLEENEX REVEAL H-7855 Manuel utilisateur

U-Line

U-Line RUBBERMAID H-1019 Manuel utilisateur

U-Line

U-Line CDE224C Manuel utilisateur

U-Line

U-Line TORK XPRESS H-4450 Manuel utilisateur

U-Line

U-Line PURELL H-10644 Manuel utilisateur

U-Line

U-Line H-2557 Manuel utilisateur

U-Line

U-Line TORK H-7859 Manuel utilisateur

U-Line

U-Line H-7174 Manuel utilisateur

U-Line

U-Line TORK XPRESSNAP FIT H-9503 Manuel utilisateur

U-Line

U-Line H-9550 Manuel utilisateur

U-Line

U-Line H-878 Manuel utilisateur

Manuels Distributeur populaires d'autres marques

Silver King

Silver King Majestic SK12MAJ Guide de démarrage rapide

Franke

Franke F3Dn Twin Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON UltraHot Plus Manuel utilisateur

DAN DRYER

DAN DRYER 282 Manuel utilisateur

Essity

Essity Tork 473208 Manuel utilisateur

CBS

CBS SD300BU-88 Guide de configuration

Sealey

Sealey MK77 Manuel utilisateur

Fluid Management

Fluid Management Accutinter 1600 Manuel utilisateur

Franke

Franke DVS SD99-010 Manuel utilisateur

Graco

Graco Dispensit 1053-10C Guide de dépannage

ITALTINTO

ITALTINTO i50 Manuel utilisateur

Coca-Cola

Coca-Cola FREESTYLE 9000 Manuel utilisateur

Graco

Graco ProMix 2KE Mode d’emploi

TECHCON SYSTEMS

TECHCON SYSTEMS TS1251 Manuel utilisateur

Wayne

Wayne GLOBAL VISTA CNG Manuel utilisateur

clarsen

clarsen H133 Manuel utilisateur

PicoBrew

PicoBrew Zymatic Manuel utilisateur

BOWMAN

BOWMAN BP-007 Manuel utilisateur
