NEWTECH ECO 6 kVA
KESĠNTĠSĠZ GÜÇ KAYNAĞI
KULLANICI KILAVUZU
Ġçindekiler
1. Önemli Güvenlik Uyarısı
1-1. Nakliye
1-2. Hazırlık
1-3. Kurulum
1-4. ÇalıĢtırma
1-5. Bakım, servis ve arızalar
2. Kurulum ve ayar
2-1. Arka panel görünüĢü
2-2. KGK kurulum ve ayarları
3. ÇalıĢtırma
3-1. Buton iĢlevleri
3-2. LCD Panel
3-3. Sesli Alarm
3-4. LCD göstergeleri
3-5. KGK Ayarları
3-6. ÇalıĢma Modu Açıklamaları
3-7. Arıza Kodları
3-8. Uyarı Göstergesi
4. Arıza Arama
5. Depolama ve Bakım
6. Teknik Ö zellikler
7. Servis Ġstasyonları
8. Garanti ġartları
1. Önemli Güvenlik Uyarıları
Lütfen bu kılavuzdaki bütün uyarı ve talimatlara kesinlikle uyun. Ürünü kurmadan ve
çalıĢtırmadan önce bu talimatı dikkatlice okuyun.
1-1. Nakliye
Çarpma ve sarsıntılardan korumak için ürünü kendi orijinal kutusunda nakledin.
1-2. Hazırlık
KGK soğuk ortamdan sıcak ortama alındığında üzerinde nem yoğunlaĢabilir. KGK,
kurulum sırasında kesinlikle kuru olmalıdır. Böyle durumlarda KGK’nın kuruması için
en az 2 saat bekleyin.
KGK’nı su yakınına veya nemli ortamlara kurmayın.
KGK’nı doğrudan güneĢ ıĢığı alan yerlere ve ısıtıcıların yakınına kurmayın.
KGK üzerindeki havalandırma delikleri kesinlikle kapatılmamalıdır.
1-3. Kurulum
KGK’nı aĢırı yükleyecek cihazları (lazer yazıcı gibi) KGK çıkıĢına bağlamayın.
Kabloları birinin üzerine basmayacağı veya takılmayacağı bir biçimde yerleĢtirin.
Saç kurutucusu gibi ev aletlerini KGK çıkıĢına bağlamayın.
KGK tecrübesi olmayan herhangi bir kişi tarafından çalıştırılabilir.
KGK’nı topraklı, çarpmaya dayanıklı, KGK’na yakın ve kolayca eriĢilebilen bir prize
takın.
KGK’nı bina tesisatına bağlamak için sadece VDE-testli, CE-iĢaretli Ģebeke kablosu
(bilgisayarınızın Ģebeke kablosu gibi) kullanın.
Yükleri KGK’na bağlamak için VDE-testli, CE-iĢaretli Ģebeke kablosu kullanın.
1-4. ÇalıĢtırma
KGK’nın Ģebeke kablosunu ayırmayınız aksi takdirde KGK ve bağlı yüklerde
topraklama irtibatı kesilir.
KGK içinde aküler vardır bu nedenle KGK çıkıĢında KGK Ģebekeye bağlı değilken bile
elektrik olabilir.
KGK’nı tamamen ayırmak için önce OFF/Enter butonuna basın.
KGK içine su ve baĢka yabancı nesnelerin girmesine kesinlikle engel olun.
1-5. Bakım, servis ve arızalar
KGK cihazında tehlikeli seviyelerde yüksek gerilimler bulunur. Tüm bakım ve onarım
iĢlemleri deneyimli servis elemanları tarafından yapılmalıdır.
Dikkat –elektrik çarpma tehlikesi. KGK cihazının kendi dahili enerji kaynağı (akü)
bulunmaktadır. KGK güç Ģebekesine bağlı olmasa bile, çıkıĢ prizlerinde gerilim olabilir.
Servis veya bakım çalıĢmasından önce akülerin devreden ayrılması ve tehlikeli
voltajların olmadığının kontrol edilmesi gerekir, bu ancak yetkili servis elemanı
tarafından yapılabilir.
Akülerin değiĢimi, akü ve değiĢim sırasında alınacak tedbirler konusunda gerekli
bilgiye sahip kiĢiler tarafından yapılmalıdır. Yetkisiz kiĢileri akülerden uzak tutunuz.
Dikkat - elektrik çarpma tehlikesi. Akü devre kesicisi giriĢ geriliminden izole değildir.
Toprak ile akü terminalleri arasında tehlikeli seviyelerde gerilim olabilir. Dokunmadan
önce kontrol edin, gerilim olmadığından emin olun. Bu ancak yetkili servis elemanı
tarafından yapılabilir!
Aküler elektrik çarpmasına neden olabilir ve yüksek kısa devre akımına sahiptirler.
Aküler üzerinde çalıĢırken aĢağıda belirtilen tedbirlerin alınması zorunludur.
－saat, yüzük ve diğer metal nesneler çıkartılmalıdır.
－sadece izole saplı aletler kullanılmalıdır.
Aküleri değiĢtirirken, aynı sayıda ve tipte aküler kullanılmalıdır.
Aküleri ateĢe atmayınız. Patlayabilir.
Aküleri açmaya veya parçalamaya çalıĢmayın. Sızabilecek elektrolit zehirlidir, deriye
ve göze zarar verebilir.
Sigortayı aynı tip ve değerde yenisiyle değiĢtirin.
KGK’nı açmayın veya parçalamayın.
2. Kurulum
NOT: Kurulum öncesi ürünü kontrol edin. Hiç bir Ģeyin zarar görmediğinden emin olun, ürün
kutusunu gelecekteki kullanımlar için saklayın.
NOT: Ġki cins online KGK vardır: standart ve uzun destekleme süreli modeller.
NOT: KGK izolasyon trafolu ise model numarasının sonuna “ISO” eklenir.

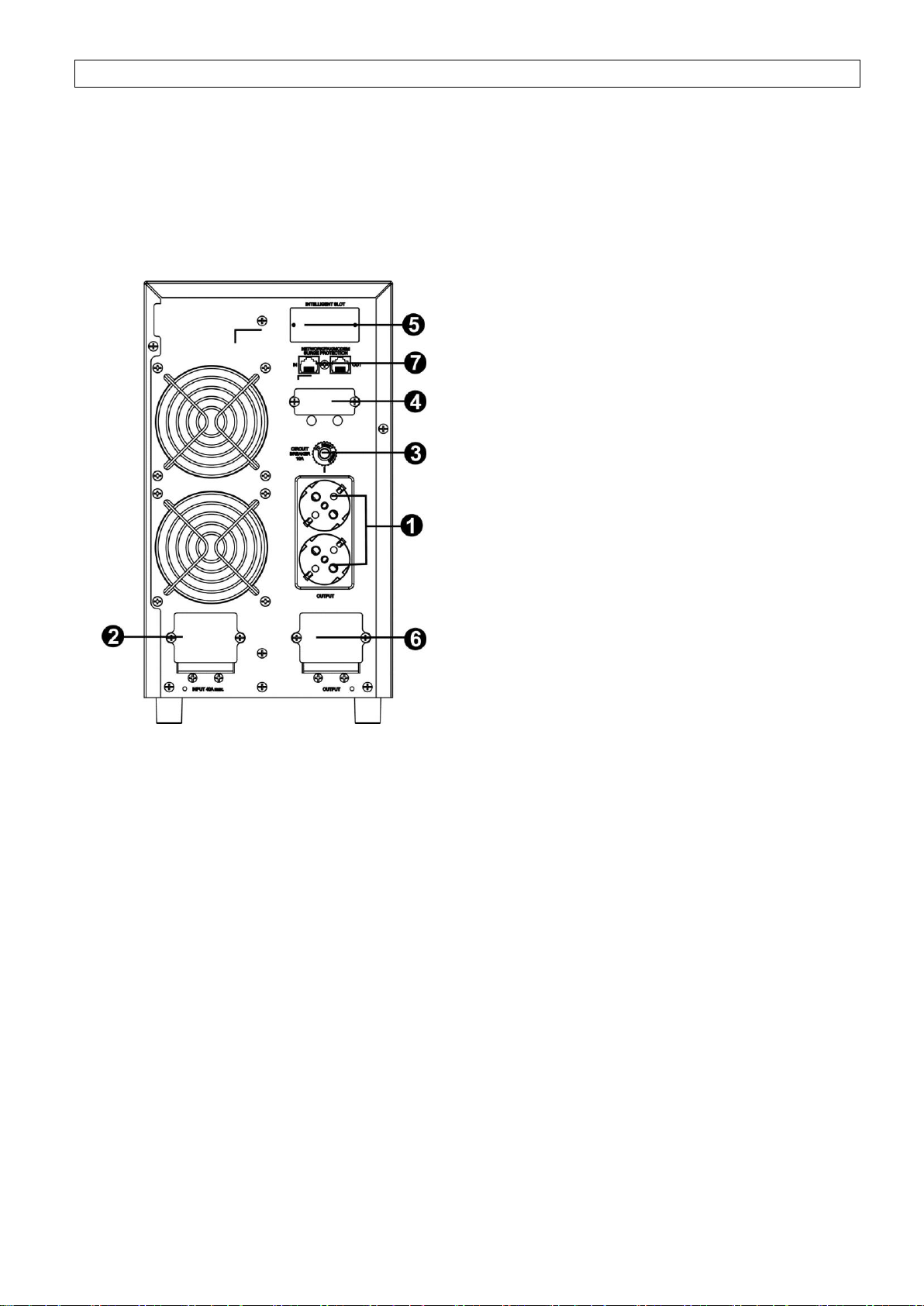

2-1. Arka Panel görüntüsü
6kVA
Schuko Tipi
1. ÇıkıĢ prizleri
2. AC giriĢ
3. ÇıkıĢ prizleri için devre kesicisi
4. Harici akü bağlantısı (sadece L modellerde)
5. Akıllı yuva
6. ÇıkıĢ terminali
7. Modem/Telefon hattı/Network surge koruması
2-2. KGK kurulumu
Adım 1: KGK giriĢ bağlantısı
KGK’nı iki kutuplu, üç kablolu, topraklı prize takın. Uzatma kablosu kullanmayın.
GiriĢ prizi #12*3C’dir.
Adım 2: KGK çıkıĢ bağlantısı
Cihazlarınızı KGK çıkıĢ prizlerine takın. KGK elektrik kesintisinde cihazlarınızı koruyacaktır.
Adım 3: HaberleĢme bağlantısı

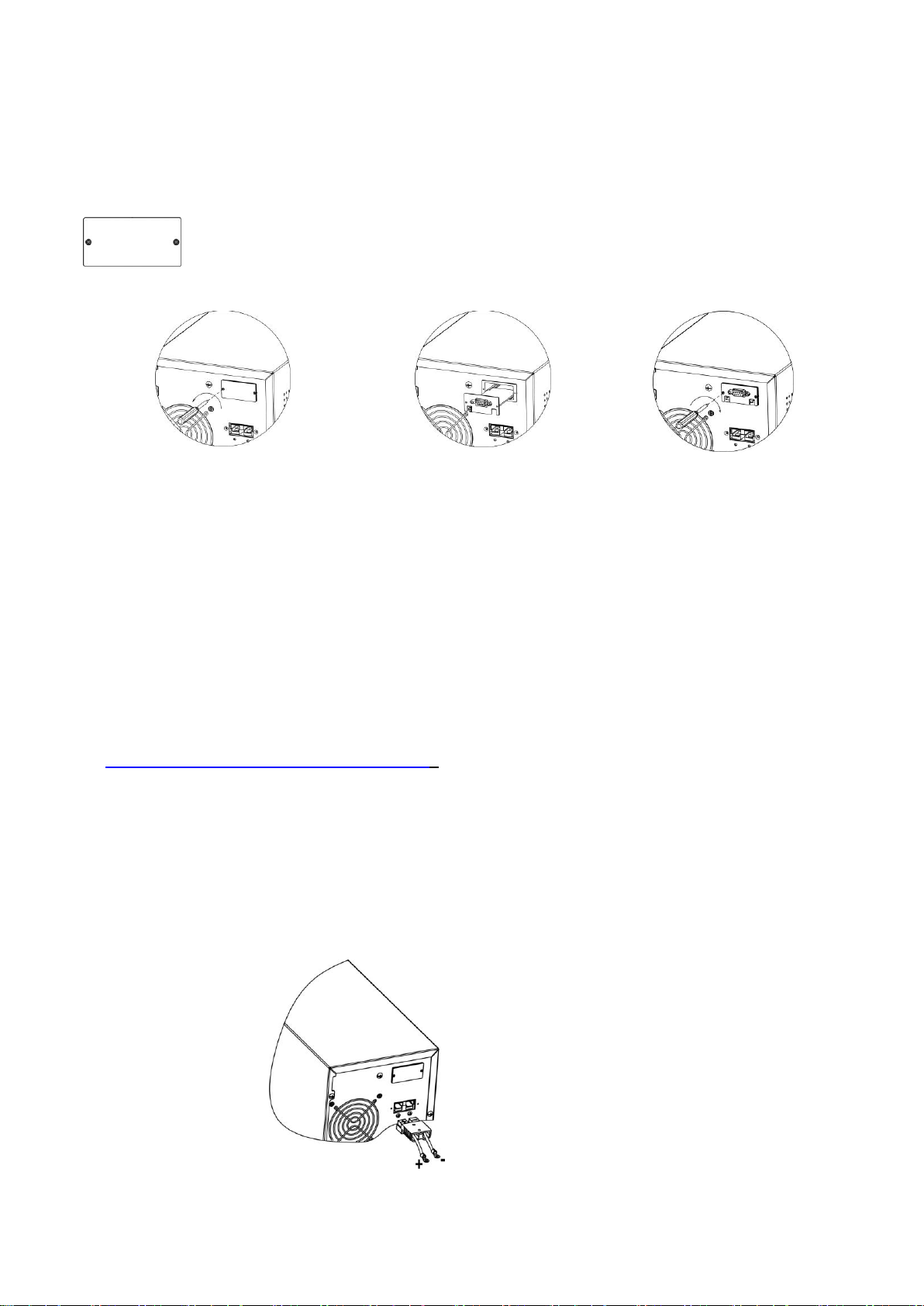

Akıllı yuva
Bu model SNMP, RS-232, USB veya AS-400 karlarının takılabileceği akıllı yuvaya sahiptir. Bu
karların takılmasıyla KGK geliĢkin haberleĢme ve izleme olanaklarına kavuĢur.
Adım 1:
Adım 2:
Step 3:
Akıllı yuva kapağını sökün
HaberleĢme kartını akıllı
yuvaya yerleĢtirin
Kapağı cıvatalarla
tutturarak montajı
tamamlayın.
Adım 4: KGK’nın ÇalıĢtırılması
KGK’nı çalıĢtırmak için ön paneldeki ON/Mute butonuna iki saniye basın.
Not: Akünün tam Ģarjı 5 saat kadar sürer. Bu süre dolmadan aküden çalıĢmada tam
kapasiteye ulaĢılamaz.
Adım 5: : Yazılımın Yüklenmesi
Ġdeal bilgisayar koruması için, KGK izleme yazılımının yüklenmesi ve KGK kapatmasının
ayarlanması gereklidir. Ġzleme yazılımını CD’den yükleyebilirsiniz ya da aĢağıdaki adımları takip
ederek internetten yükleyebilirsiniz:
1. http://www.power-software-download.com web sitesine girin.
2. ViewPower yazılım ikonuna tıklayın ve bilgisayarınızın iĢletme sistemine göre seçim yapın.
3. Ekranda belirtilen talimatları uygulayarak kurulumu yapın.
4. Bilgisayarınız yeniden baĢlatıldığında izleme yazılımı turuncu priz ikonu olarak sistem çubuğu
üzerinde ve saatin yakınında görülecektir.
Adım 6: Harici Akü Bağlantısı
Harici akü bağlantısını sağdaki Ģekilde gösterildiği gibi yapınız.
Harici akü
3. ÇalıĢtırma
3-1. Buton iĢlevleri
Buton
Fonksiyon
ON/Mute Buton
KGK çalıĢtırma: ON/Mute butonuna en az 2 saniye basıp tutun.
Alarm susturma: KGK aküden çalışırken bu butona en az 5 sn basıp
tutarak sesli alarmıdurdurabilir veya başlatabilirsiniz. Uyarıve hata
durumunda bu geçerli değildir.
Aşağı butonu: Bu butona basarak KGK ayar modunun önceki
seçeneğini görebilirsiniz.
KGK self test moduna geç: Şebeke, ECO ve konvertör modunda iken
ON/Mute ve OFF/Enter butonlarına eşzamanlı5 sn basılarak self test
moduna geçilir
OFF/Enter Buton
KGK’nı kapatma: KGK’nı kapatmak için bu butona 2 sn basın. KGK
bekleme moduna geçer, eğer Bypas etkinleĢtirilmiĢse Bypasa transfer
eder.
Seçimi onaylama: KGK ayar modunda iken bu butona basılarak
yapılan seçim onaylanır.
Select Buton
LCD mesajınıdeğiştirme: Bu butona basarak LCD mesajınıgiriş
voltajı, girişfrekansı, aküvoltajı, çıkış voltajıve çıkış frekansıolarak
değiştirebilirsiniz. 10 saniye sonra ilk mesaja geri dönecektir.
Ayar modu: KGK stand-by veya bypas modundayken bu butona 5
saniye basarak KGK ayar moduna geçebilirsiniz.
Yukarıbutonu: Bu butona basarak KGK ayar modunda bir sonraki
seçimi görebilirsiniz.
ON/Mute + Select
Buton
Bypas moduna geçiş: Şebeke normalken, ON/Mute ve Select
butonlarına eşzamanlı5 saniye basın. KGK Bypas moduna geçer.
Girişgerilimi tolerans dışı ise bu olanak etkin değildir.

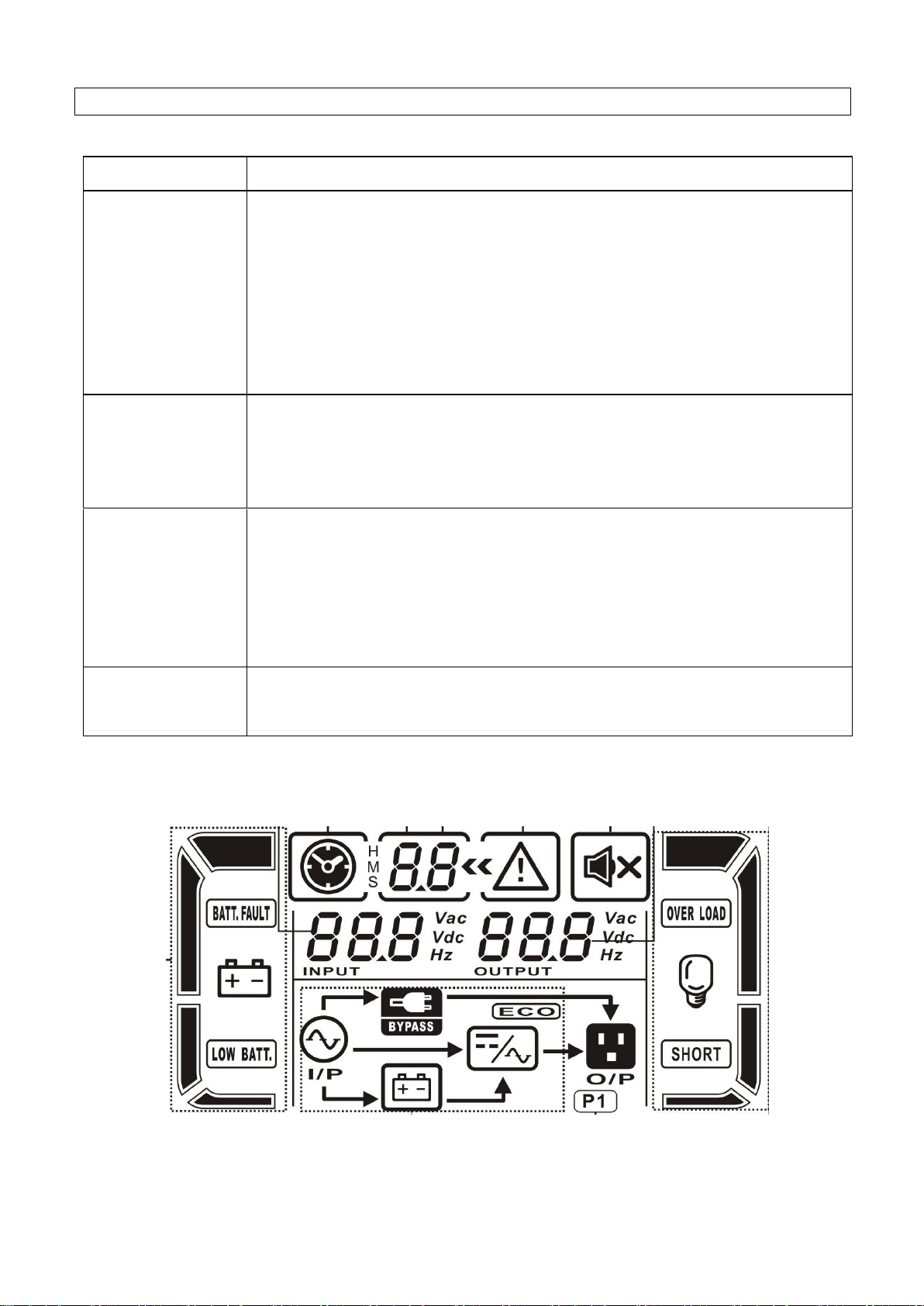

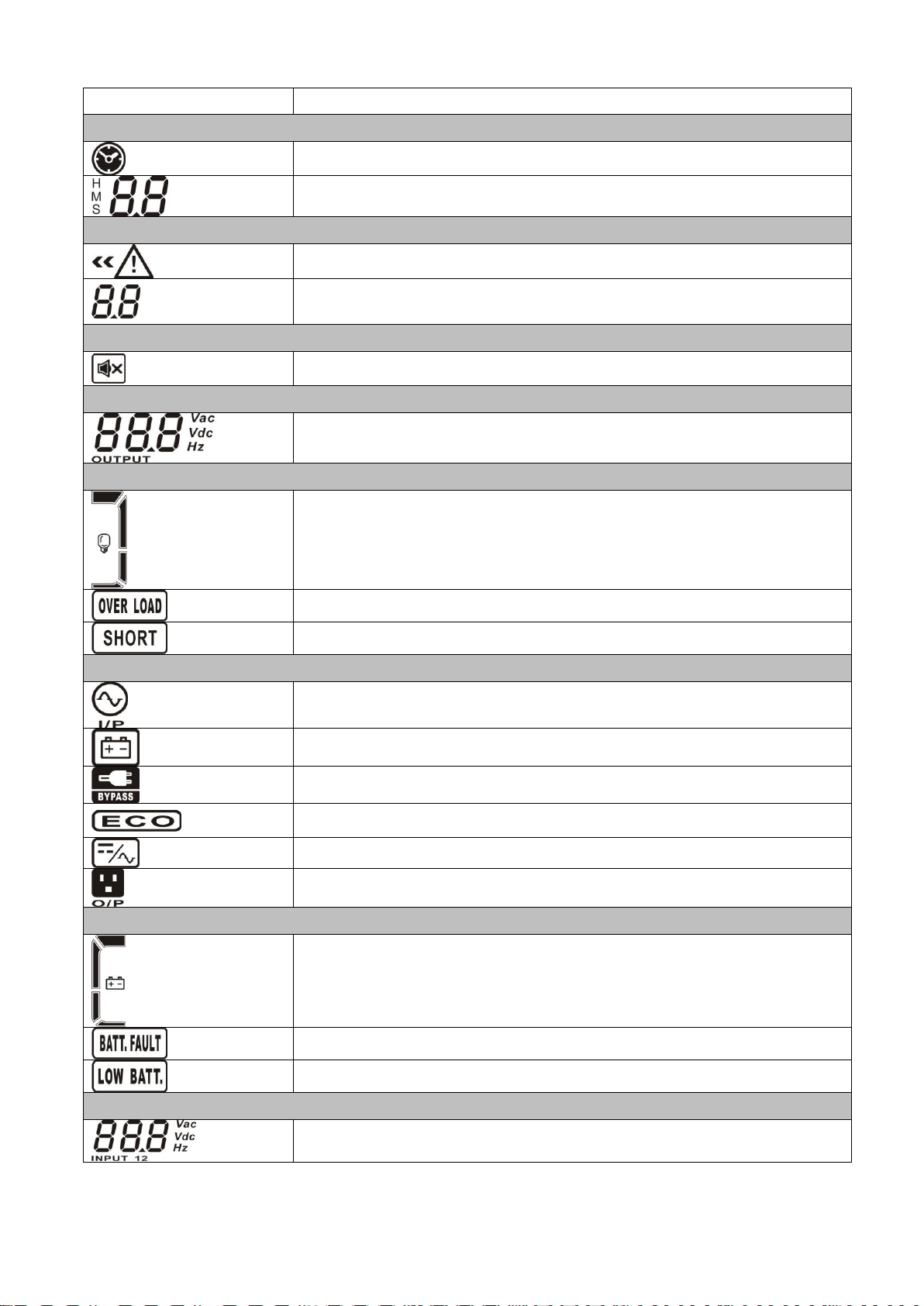

3-2. LCD Panel
Gösterge
Fonksiyon
Destekleme süresi bilgisi
Kalan destekleme süresini daire diyagram ile gösterir
Kalan destekleme süresini sayısal gösterir. H: saat, M: dakika, S: saniye
Arıza bilgisi
Uyarı ve arıza oluĢtuğunu gösterir
Uyarı ve arıza kodlarını gösterir. Kodlar detaylı olarak 3-5
bölümünde görülebilir
Susturma iĢlevi
KGK alarmının etkin olmadığını gösterir
ÇıkıĢ & Akü voltaj bilgisi
ÇıkıĢ voltajını, frekansını veya akü voltajını gösterir.
Vac: çıkıĢ voltajı, Vdc: akü voltajı, Hz: frekans
Yük bilgisi
Yük seviyesini 0-25%, 26-50%, 51-75%, ve 76-100% olarak
gösterir
AĢırı yük olduğunu gösterir
Yük veya KGK çıkıĢının kısa devre olduğunu gösterir
ÇalıĢma modu bilgisi
KGK’nın Ģebekeye bağlı olduğunu gösterir
Akünün çalıĢtığını gösterir
Bypas devresinin çalıĢtığını gösterir
ECO modunun etkin olduğunu gösterir
Ġnvertör devresinin çalıĢtığını gösterir
ÇıkıĢın var olduğunu gösterir
Akü bilgisi
Akü seviyesini 0-25%, 26-50%, 51-75%, ve 76-100% olarak
gösterir
Akünün arızalı olduğunu gösterir
Akü seviyesinin ve voltajının düĢük olduğunu gösterir
GiriĢ & Akü voltaj bilgisi
GiriĢ voltajını frekansını veya akü voltajını gösterir.
Vac: GiriĢ voltajı, Vdc: akü voltajı, Hz: giriĢ frekansı
3-3. Sesli Alarm
Akü Modu
4 saniyede bir çalar
Akü düşük
Saniyede bir çalar
Aşırı yük
Saniyede iki kere çalar
Arıza
Sürekli çalar
Bypas modu
10 saniyede bir çalar

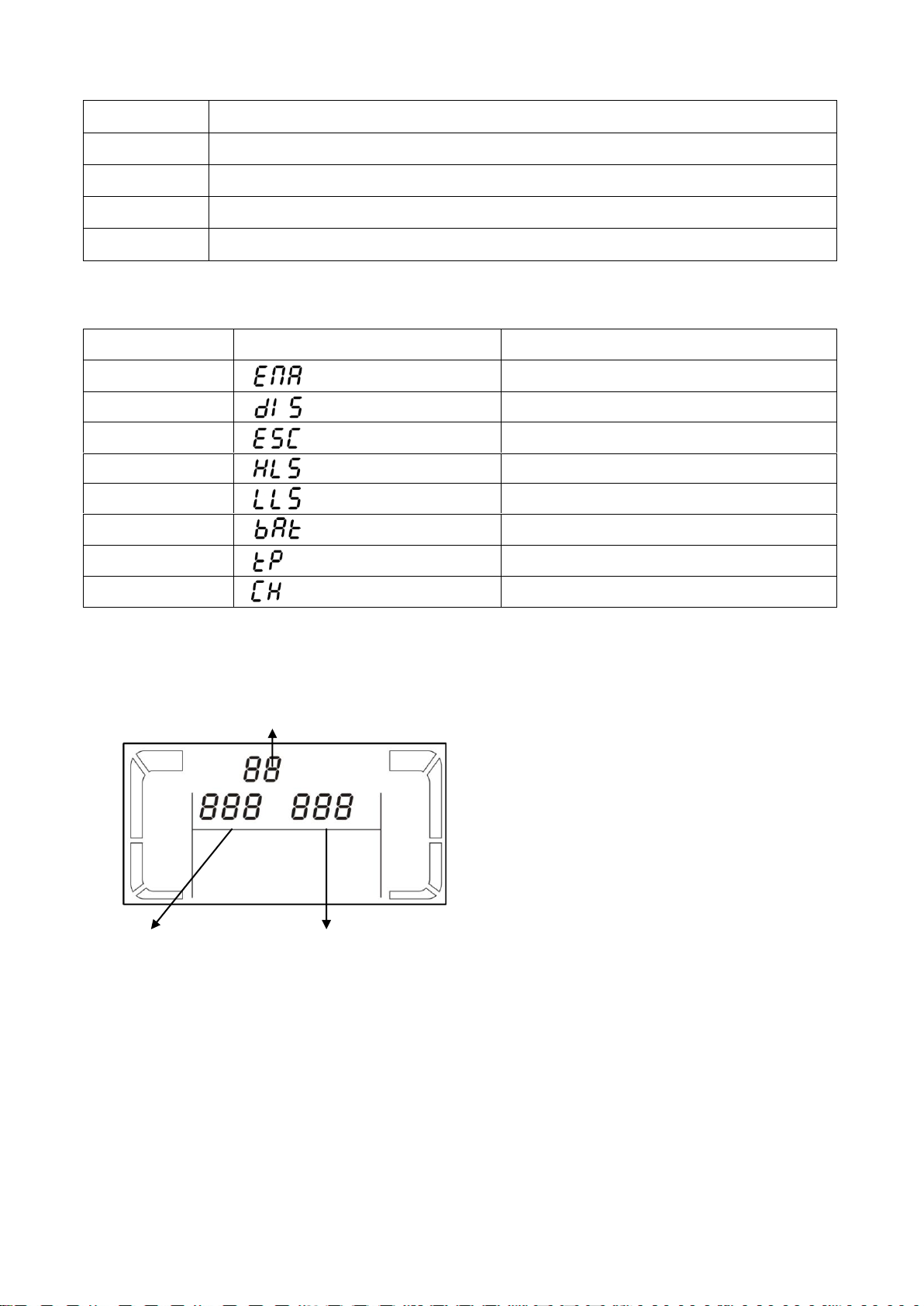

3-4. LCD Gösterge Kodları
Kısaltma
Gösterge
Anlamı
ENA
Etkin
DIS
Etkin değil
ESC
Çık
HLS
Ü st limit
LLS
Alt limit
BAT
Akü
TP
Sıcaklık
CH
ġarjör
3-5. KGK Ayarları
KGK ayarı için üç parametre vardır.
Parametre 1: Program seçimi içindir.
Seçilebilecek 6 program vardır. AĢağıdaki
tabloya bakınız
Parametre 2 ve parametre 3 her bir
program için ayar seçenekleri veya
değerleri içindir.
Parametre 1
Parametre 2
Parametre 3

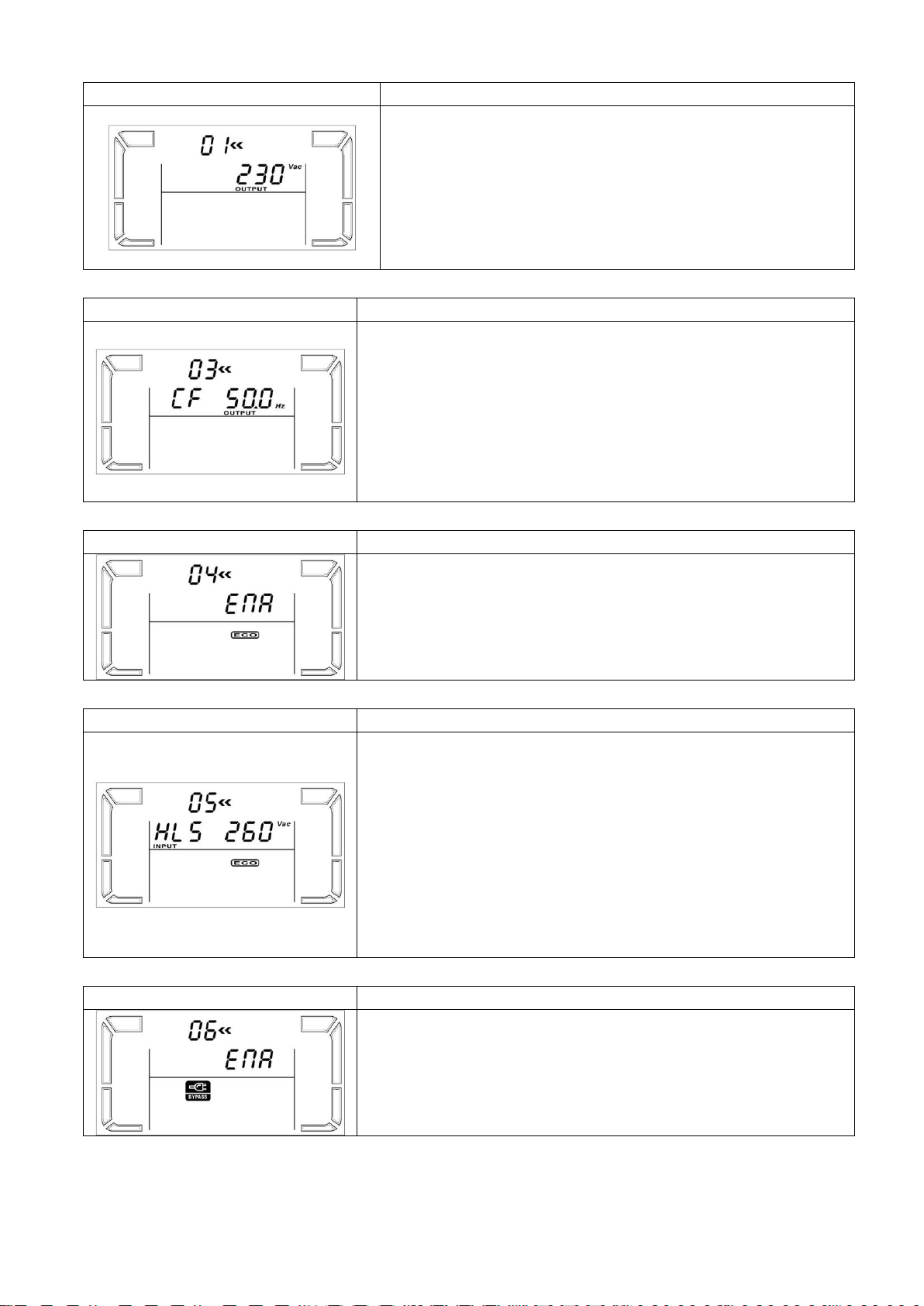

01: ÇıkıĢ Voltaj Seçimi
Gösterge
Ayar
Parametre 3: ÇıkıĢ voltajı
AĢağıdaki çıkıĢ voltajları seçilebilir:
208: çıkıĢ voltajı 208Vac
220: çıkıĢ voltajı 220Vac
230: çıkıĢ voltajı 230Vac
240: çıkıĢ voltajı 240Vac
02: ÇıkıĢ frekans ayarı
Gösterge
Ayar
Parametre 2 & 3: ÇıkıĢ Frekans Seçimi.
Akü modunda ilk frekans seçimi yapılabilir:
BAT 50: çıkıĢ frekansı 50Hz
BAT 60: çıkıĢ frekansı 60Hz
Konvertör modu etkinleĢtirilmiĢse, aĢağıdaki çıkıĢ
frekanslarını seçebilirsiniz:
CF 50: çıkıĢ frekansı 50Hz
CF 60: çıkıĢ frekansı 60Hz
03: ECO etkin/etkin değil
Gösterge
Ayar
Parametre 3: ECO fonksiyonunu etkinleĢtirir veya etkisiz
yapar. ġu seçenekler vardır:
ENA: ECO modu etkin
DIS: ECO modu etkin değil
04: ECO Voltaj Aralığı Ayarı
Gösterge
Ayar
Parametre 2 & 3: ECO modu için kabul edilen yüksek
voltaj ve alçak voltaj değeri aĢağı veya yukarı butonlarına
basılarak seçilebilir.
HLS: ECO modunda yüksek kesme voltajı parametre 2.
Ayar aralığı parametre 3’te nominal voltajın +7V dan
+24V’a yapılır
LLS: ECO modunda düĢük kesme voltajı parametre 2.
Ayar aralığı parametre 3’te nominal voltajın -7V dan -24V’a
yapılır
05: KGK kapalıyken bypas Etkin/Etkin değil
Gösterge
Ayar
Parametre 3: Bypas fonksiyonunu etkinleĢtirir veya
kaldırır. Ġki seçenek vardır:
ENA: Bypas etkin
DIS: Bypas etkin değil
