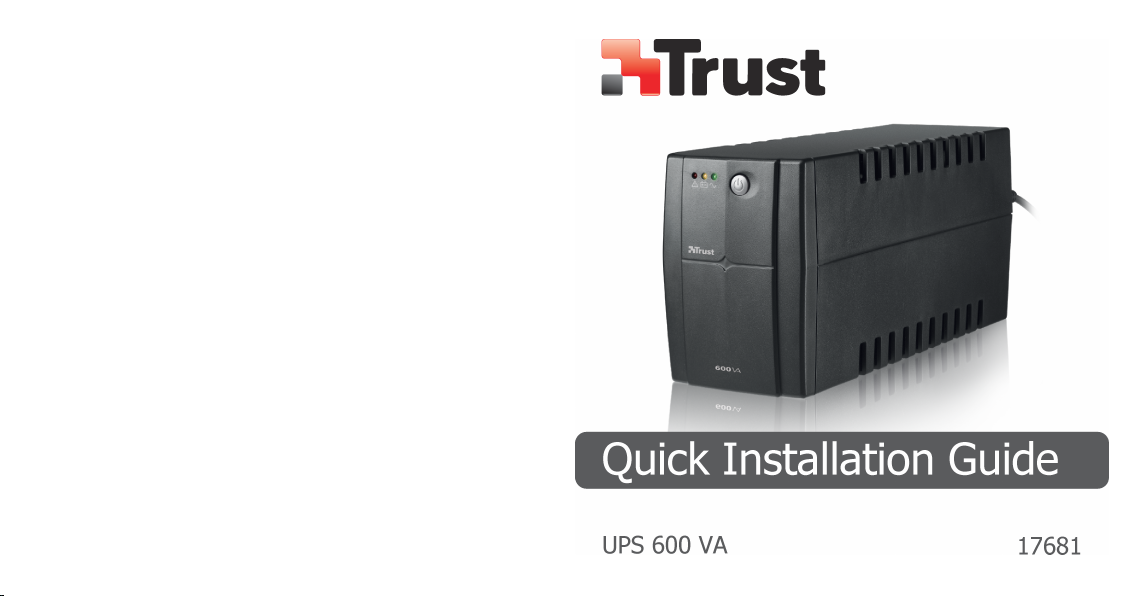

Trust 17681 Manuel utilisateur

Источники бесперебойного питания Trust 600VA UPS

AVR (17681): Инструкция пользователя

Protect

?FAQ trust.com/17681/faq

20110120R1 © Trust International B.V.

a b c 2

4 5

UPS 600VA – User’s Manual

Index

Language Page

English 2

Deutsch 4

Français 6

Italiano 8

Español 10

Português 12

Nederlands 14

Dansk 16

Suomi 18

Norsk 20

Svenska 22

Polski 24



esky 26

Sloven

✁

ina 28

Magyar 30

Român

✂

✄☎✆✝✞✟✠✡☛

☞✌✠✠✡☛✍

✎✏✏✑✒✓✔✕

ürkçe 40

Hrvatski 42

UPS 600VA – User’s Manual

Package contents (Package contents)

On/Off button

Status LEDs:

Red

Yellow

Green

AC input cable

Fuse holder

Output

Loop through cables (2x)

Installation (Installation)

urn off your computer.

- Use loop through cables ( ) to connect the computer and its monitor to the UPS backup outputs

().

urn on the UPS.

- Charge the UPS for 8 hours.

he equipment connected to the UPS can be switched on.

Replacing the fuse (Replacing the fuse)

- Make sure the UPS is completely off, (disconnect mains power).

- Use a spare fuse of same rating (250V, 5A)!

- Open the fuse holder ( ).

- Replace the fuse and close the fuse holder.

UPS 600VA – User’s Manual

Safety & proper usage reminders (Safety & proper usage reminders)

-When connected to mains power, the UPS needs to be On for its battery to charge.

-Do not open or repair this device, and keep it away from liquids.

-If the battery is opened or damaged, the substances released may be flammable and harmful to

skin, eyes.

-Always connect the UPS to an earthed wall socket.

-Do not connect a multiple socket to the UPS.

-The output ports may still be powered, even when the device is turned off.

-Make sure the device is not placed on a heat-sensitive surface and that the UPS has sufficient

ventilation.

Troubleshooting (Troubleshooting)

Indication Reason and Action

ellow LED steady

No beeps

Reason: The battery is charging.

Action: No action required.

ellow and green LEDS steady

No beeps

Reason: The battery is fully charged, and the UPS is functioning

normally.

Action: No action required

Red LED flashing

1 beep every 5 seconds

Reason: The UPS is not powered (power outage)

he UPS is powering the connected devices with its battery.

Action: Save your documents and shut down the computer.

Red LED steady

2 beeps every second

Reason: The UPS is not powered (power outage).

he battery will be empty within 2 minutes.

Action: Save your documents and shut down the computer urgently.

Red LED steady

4 beeps every 2 seconds

Reason: The UPS is overloaded.

Action: Disconnect some devices from the UPS output ports.

Red LED steady

Continuous beeping

Reason: The UPS is in short circuit.

Action: Check each of the connected devices to identify the faulty one.

No LEDs

No beeps

Reason: The battery is discharged, or the fuse needs replacing.

Action: Connect the UPS to a power source, or replace the fuse.

UPS 600VA – User’s Manual

Lieferumfang (Package contents)

Ein-/Aus-Schalter

Statusanzeigen:

Rot

Gelb

Grün

Wechselstrom-Eingangskabel

Sicherungshalter

Ausgang

Stromversorgungskabel (2x)

Installation (Installation)

- Schalten Sie den Computer aus.

- Verbinden Sie Computer und Monitor über die Stromversorgungskabel ( ) mit den USV-

usgängen

des USV-Geräts ( ).

- Schalten Sie das USV-Gerät ein.

- Lassen Sie das USV-Gerät 8 Stunden lang aufladen.

- Die an das USV-Gerät angeschlossene Ausrüstung kann eingeschaltet werden.

Austauschen der Sicherung (Replacing the fuse)

- Stellen Sie sicher, dass das USV-Gerät vollständig spannungsfrei ist (vom Stromnetz getrennt).

- Verwenden Sie eine Ersatzsicherung gleicher Nennleistung (250V, 5A)!

- Öffnen Sie den Sicherungshalter ( ).

auschen Sie die Sicherung aus und schließen Sie den Sicherungshalter.

UPS 600VA – User’s Manual

Sicherheits- und Gebrauchshinweise (Safety & proper usage reminders)

-Zum Aufladen des Akkus muss das USV-Gerät an den Netzstrom angeschlossen und eingeschaltet

sein.

-Öffnen bzw. reparieren Sie das Gerät nicht und halten Sie es von Flüssigkeiten fern.

-Wenn der Akku geöffnet oder beschädigt wird, treten möglicherweise entzündliche und für Haut

und Augen gefährliche Stoffe aus.

-Verbinden Sie das USV-Gerät stets mit einer geerdeten Wandsteckdose.

-Schließen Sie keine Mehrfachsteckdose an das USV-Gerät an.

-Auch bei ausgeschaltetem Gerät führen die Ausgänge möglicherweise noch Spannung.

-Stellen Sie sicher, dass das USV-Gerät auf keinen wärmeempfindlichen Flächen steht und

ausreichend belüftet ist.

Fehlerbehebung (Troubleshooting)

Anzeichen Ursache und Abhilfe

Gelbe LED leuchtet ständig

Keine Signaltöne

Ursache: Akku lädt.

Abhilfe: Keine Handlung erforderlich.

Gelbe und grüne LED leuchtet ständig

Keine Signaltöne

Ursache: Der Akku ist aufgeladen und das USV-Gerät ist in

Normalbetrieb.

Abhilfe: Keine Handlung erforderlich.

Rote LED blinkt

1 Signalton alle 5 Sekunden

Ursache: Am USV-Gerät liegt keine Netzspannung an (Stromausfall).

Das USV-Gerät versorgt die angeschlossenen Geräte über den Akku.

Abhilfe: Speichern Sie alle Dokumente und schalten Sie den Computer

aus.

Rote LED leuchtet ständig

2 Signaltöne pro Sekunde

Ursache: Am USV-Gerät liegt keine Netzspannung an (Stromausfall).

Der Akku wird in 2 Minuten leer sein.

Abhilfe: Speichern Sie alle Dokumente und schalten Sie den Computer

sofort aus.

Rote LED leuchtet ständig

4 Signaltöne alle 2 Sekunden

Ursache: Das USV-Gerät ist überlastet.

Abhilfe: Trennen Sie einige Geräte von den USV-Ausgängen.

Rote LED leuchtet ständig

Konstanter Signalton

Ursache: Kurzschluss des USV-Geräts.

Abhilfe: Überprüfen Sie alle angeschlossenen Geräte, um den Defekt

zu finden.

LEDs leuchten nicht

Keine Signaltöne

Ursache: Der Akku ist entladen oder die Sicherung muss ausgetauscht

werden.

Abhilfe: Schließen Sie das USV-Gerät an eine Stromquelle an oder

ersetzen Sie die Sicherung.

UPS 600VA – User’s Manual

Contenu de l'emballage (Package contents)

Bouton On/Off

Diodes électroluminescentes d'état:

rouge

jaune

verte

Câble d'alimentation CA

Porte-fusible

Sortie

Câbles de courant bouclés (2x)

Installation (Installation)

- Eteignez votre ordinateur.

- Utilisez les câbles de courant bouclés ( ) pour relier votre ordinateur et son moniteur aux sorties

de l'onduleur UPS ( ).

- Allumez l'onduleur.

- Chargez l'onduleur pendant 8 heures.

- L'équipement relié à l'onduleur peut être allumé.

Remplacement du fusible (Replacing the fuse)

- Assurez-vous que l'onduleur est complètement éteint (débranchez l'alimentation secteur).

- Utilisez un fusible de rechange de même puissance (250 V, 5 A) !

- Ouvrez le porte-fusible ( ).

- Remplacez le fusible et fermez le porte-fusible.

UPS 600VA – User’s Manual

Rappels de sécurité et d'utilisation appropriée (Safety & proper usage reminders)

-Lorsqu'il est branché sur le secteur, l'onduleur doit être allumé pour que sa batterie charge.

-N'ouvrez pas et ne réparez pas ce dispositif et maintenez-le éloigné des liquides.

-Si la batterie est ouverte ou endommagée, les substances ainsi libérées sont inflammables peuvent

provoquer des blessures au niveau de la peau ou des yeux.

-Branchez toujours l'onduleur sur une prise murale reliée à la terre.

-Ne branchez pas de prise multiple sur l’UPS.

-Les ports de sortie peuvent être encore alimentés, même si l'onduleur est éteint.

-Assurez-vous que le dispositif n'est pas placé sur une surface sensible à la chaleur et que la

ventilation est suffisante.

Dépannage (Troubleshooting)

Indication Raison et action

Diode électroluminescente jaune

allumée en continu

Pas de bip

Raison : la batterie est en cours de chargement.

Action : aucune action requise.

Les diodes électroluminescentes jaune

et verte sont allumées en continu

Pas de bip

Raison : la batterie est complètement chargée et l'onduleur

fonctionne normalement.

Action : aucune action requise.

La diode électroluminescente rouge

clignote

1 bip toutes les 5 secondes

Raison : l'onduleur n'est pas alimenté (panne de courant)

L'onduleur alimente les dispositifs qui lui sont connectés à l'aide

de sa batterie.

Action : enregistrez vos documents et éteignez l'ordinateur.

La diode électroluminescente rouge est

allumée en continu

2 bips toutes les secondes

Raison : l'onduleur n'est pas alimenté (panne de courant)

La batterie sera déchargée dans 2 minutes.

Action : enregistrez vos documents et éteignez immédiatement

l'ordinateur.

La diode électroluminescente rouge est

allumée en continu

4 bips toutes les 2 secondes

Raison : l'onduleur est surchargé.

Action : débranchez quelques-uns des dispositifs des ports de

sortie de l'onduleur.

La diode électroluminescente rouge est

allumée en continu

Bip continu

Raison : l'onduleur est en court-circuit.

Action : vérifiez chacun des dispositifs connectés pour

identifier celui qui est défaillant.

ucune diode électroluminescente

allumée

Pas de bip

Raison : la batterie est déchargée ou le fusible doit être

remplacé.

Action : branchez l'onduleur à une source d'alimentation ou

remplacez le fusible.
