Tripp Lite CSTCASTERKIT16 Manuel utilisateur
1
Installation Guide
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2019 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
Caster Kit
for CST16AC and CST20AC
Charging Station Towers
Models: CSTCASTERKIT16, CSTCASTERKIT20
CST16AC (16-slot)
model shown.
Español 7 • Français 13
2
Important Safety Instructions
Parts List
WARNING!
Do not attempt to install casters with equipment inside the charging station cabinet. Remove all electronic
devices and power adapters from the charging station cabinet before installing casters. Failure to heed this
warning may result in damage to the charging station and equipment or personal injury.
• Do not push the charging station from the side panels. Pushing from the side panels will cause a tipping hazard.
• When rolling the charging station on its casters, always push it from behind.
• A rolling charging station can cause personal injury and property damage if not properly supervised. If rolling the charging
station down a ramp is required, use extreme caution. Do not attempt to use ramps that have a slope grade greater than
12%.
(x1)
(x2) (x2) (x23)(x4) (x23) (x23)
(x2) (x4) (x2) (x4) (x1)
3
Installation
Note: CST16AC (16-slot) model shown. Installation instructions are the same for the CST20AC (20-slot model).
1Remove all electronic devices, power adapters,
power adapter shelves, and the AC power
distribution unit from the charging station.
2Attach the door to the charging station’s
rear panel.
3Attach the handles to the left and right sides of the charging station’s rear panel.
4
Installation
4Close the rear door. Lay two pieces of the packing foam shipped with the unit on the floor, or
lay a blanket on the ground. With the help of an assistant, grab a handle on each side and
carefully set the charging station atop the packing foam/blanket with the rear panel facing the
floor. Proceed with assembling the base and casters.
5Attach swivel casters to front of base. 6Attach rigid (non-swivel) casters to rear of base.
5
Installation
7Align the hole pattern on the caster base assembly with the hole pattern on the charging station and attach using the
included hardware.
Note: Only the front portion of the charging station can attach to the caster base assembly at this time. Proceed to the next step.
8With the help of an assistant, grab a handle on each side and
carefully set the charging station upright.
6
Installation
9Open the rear door. Using the included hardware, secure the rear portion of the charging station to the caster base
assembly.
9Make sure all hardware is tightened and the charging station is securely attached to the caster base assembly. Proceed
with reinstalling all electronic devices, power adapters, power adapter shelves, and the AC power distribution unit inside
the charging station. Refer to the CST16AC/CST20AC Owner’s Manual for more information.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-07-512 93-3AAC_RevA
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Photos and illustrations may differ slightly from actual products.
7
Guía de Instalación
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.
Juego de Ruedas
para Torres de Estación de
Carga CST16AC y CST20AC
Modelos: CSTCASTERKIT16, CSTCASTERKIT20
*Se muestra el
modelo CST16AC
(16 ranuras).
English 1 • Français 13
8
Instrucciones de Seguridad Importantes

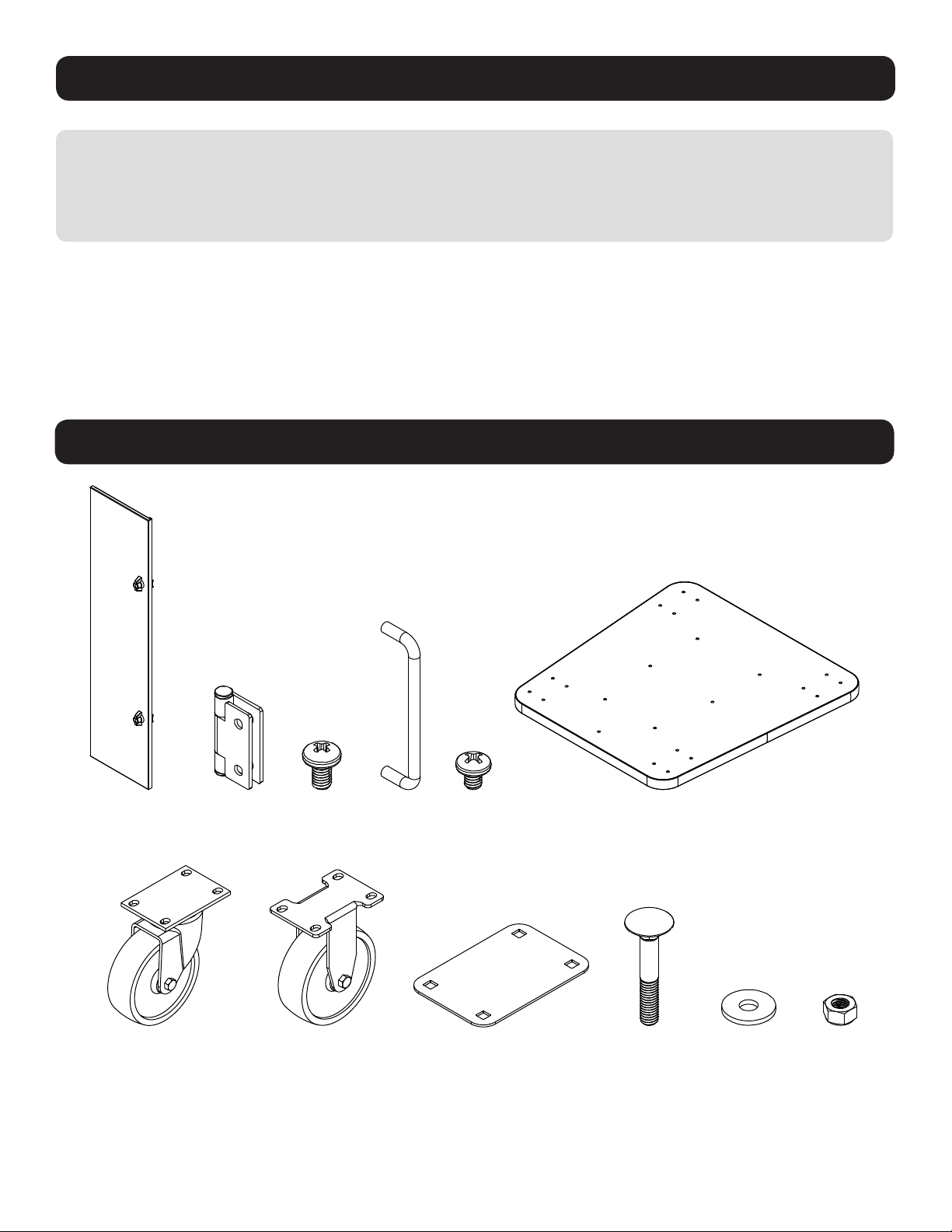

Lista de Partes
¡ADVERTENCIA!
No intente instalar ruedas con equipo dentro del gabinete de la estación de carga. Retire todos los dispositivos
electrónicos y adaptadores de corriente del gabinete de la estación de carga antes de instalar las ruedas. Hacer
caso omiso de esta advertencia puede dar lugar a daños a la estación de carga y a los equipos o a lesiones
personales.
• No empuje la estación de carga desde los paneles laterales. Si la empuja desde sus paneles laterales, esta podría volcarse.
• Al hacer rodar la estación de carga sobre sus ruedas, empuje siempre desde atrás.
• Una estación de carga rodante puede ocasionar lesiones personales y daños a la propiedad si no es supervisada
correctamente. Tenga mucho cuidado si necesita utilizar una rampa para trasladar la estación de carga hacia abajo. No
intente usar rampas que tengan una pendiente superior al 12 %.
(x1)
(x2) (x2) (x23)(x4) (x23) (x23)
(x2) (x4) (x2) (x4) (x1)
9
Instalación
Nota: Se muestra el modelo CST16AC (16 ranuras). Las instrucciones de instalación son iguales para CST20AC (modelo de 20 ranuras).
1Retire todos los dispositivos electrónicos, adaptadores
de corriente, repisas para adaptadores de corriente,
unidad de distribución de energía de CA de la
estación de carga.

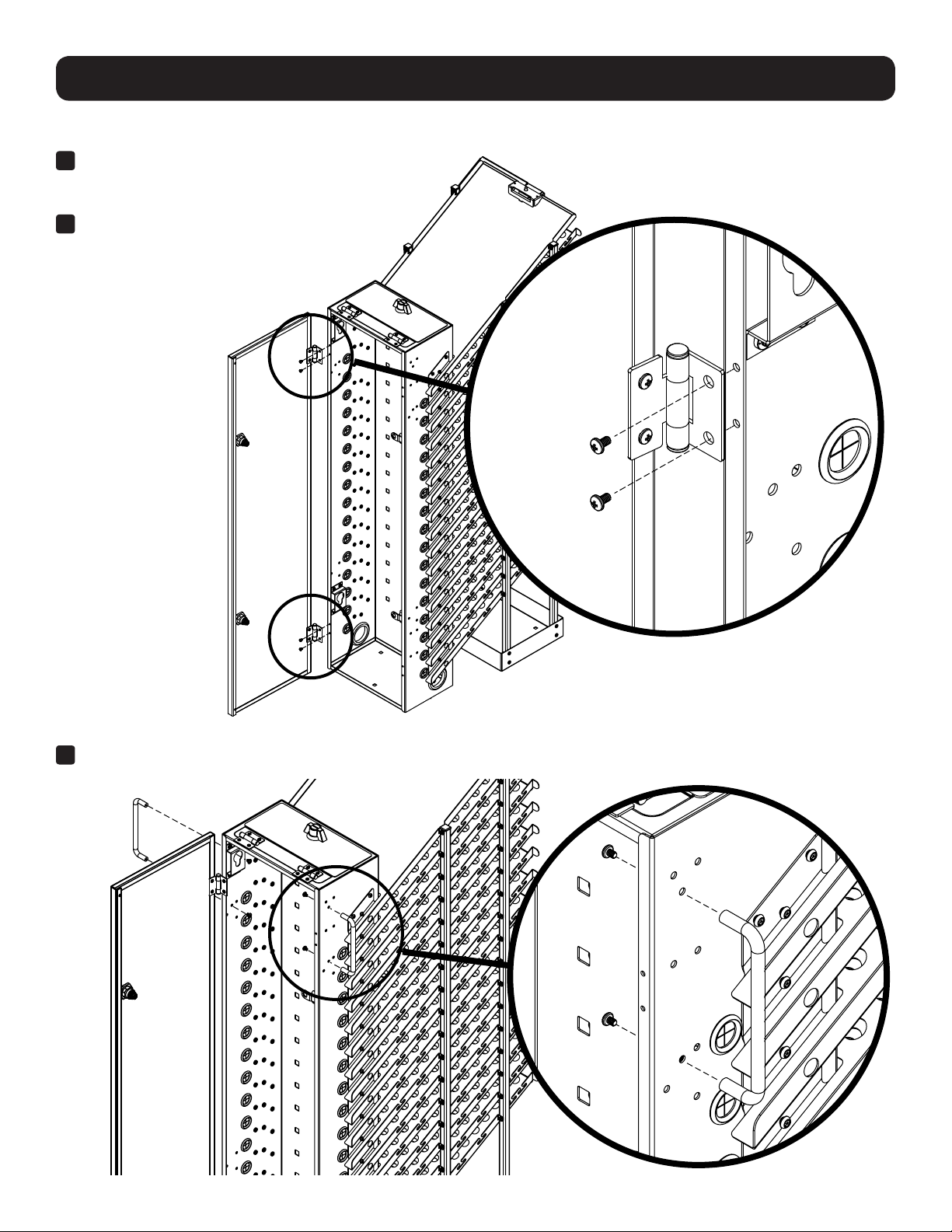

2Coloque la puerta al panel trasero de la
estación de carga.
3Coloque las manijas a los costados derecho e izquierdo del panel trasero de la estación de carga.
10
Instalación

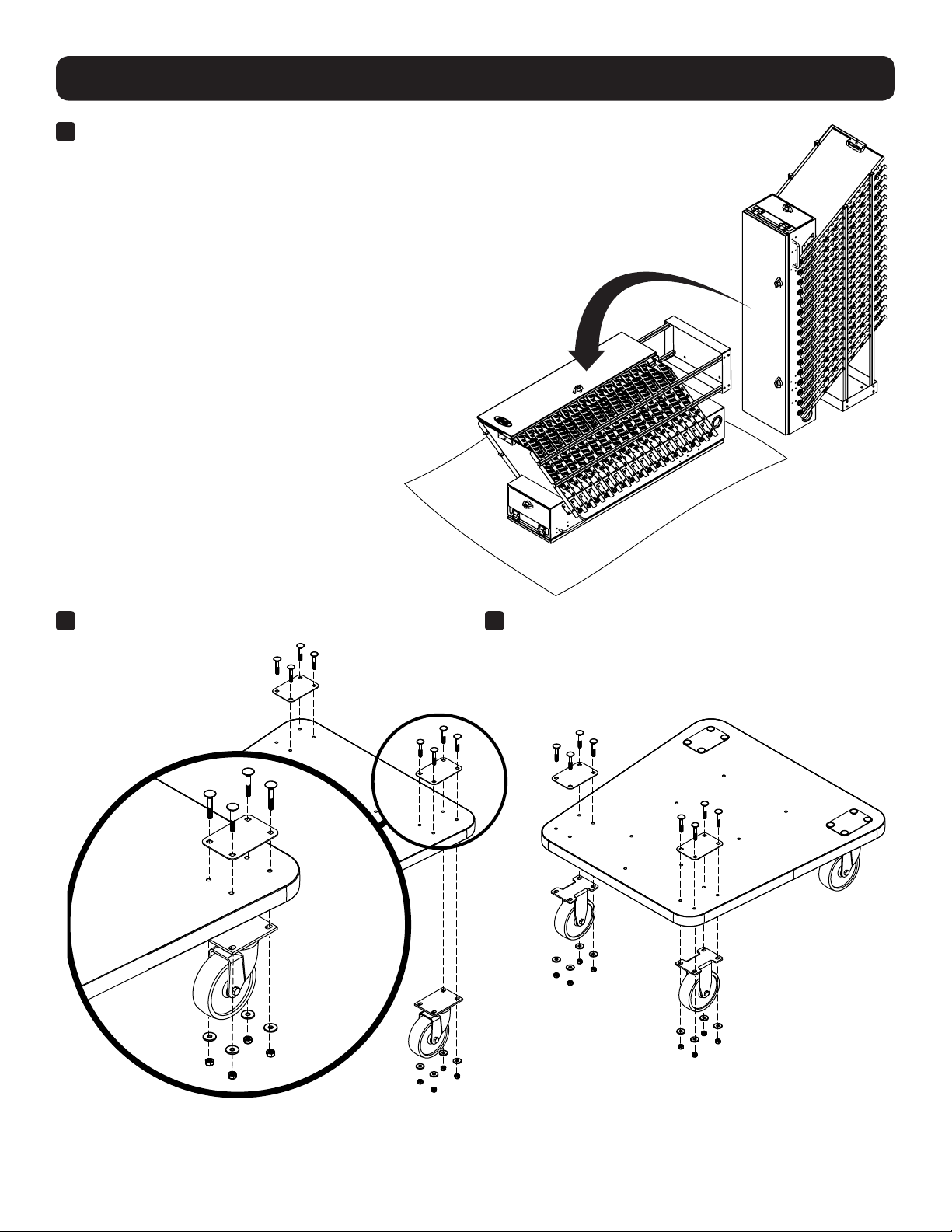

4Cierre la puerta trasera. Coloque en el suelo dos piezas de la espuma de embalaje que
recibió con la unidad o coloque una manta en el suelo. Con la ayuda de un asistente, sujete
una manija en cada lado y coloque cuidadosamente la estación de carga encima de la
espuma de embalaje/manta con el panel trasero orientado al suelo. Proceda a ensamblar la
base y las ruedas.
5. Fije las ruedas giratorias al frente de la base. 6Fije las ruedas rígidas (no giratorias) a la parte posterior
de la base.
