In diesem Dokument wird als Beispielmodell der WLAN-

Powerline-Extender "TL-PA4220" verwendet.

Hinweis

LEDs und Tasten

LEDs Status Beschreibung

Leuchtet Das Gerät läuft.

Aus Das Gerät ist ausgeschaltet.

Blinkt Das Gerät verbindet sich mit einem anderen Adapter und

baut ein Powerline-Netzwerk auf.

Leuchtet Das Gerät ist mit einem Powerlinenetz verbunden. Es

ndet kein Datenaustausch statt.

Aus Das Gerät ist mit keinem Powerline-Netzwerk verbunden.

Blinkt Das Gerät überträgt Daten.

Leuchtet Der LAN-Port ist verbunden.

Aus Der LAN-Port ist nicht verbunden.

Aus Die WLAN-Funktion ist deaktiviert.

Blinkt

langsam Der Extender übernimmt die WLAN-Einstellungen von

einem anderen Gerät.

Blinkt

schnell Die WLAN-Funktion ist aktiviert.

Schnellinstallationsanleitung

Power-LED

Powerline-LED

Ethernet-LED

WiFi/WiFi-Clone-LED

Ethernet-Ports

WiFi/WiFi-Clone-Taste

Pair-Taste

Reset-Taste

Deutsch

ROUTER WISP

WPS/

RESET

INTERNET

ROUTER WISP

WPS/

RESET

INTERNET

Vereinigen und Erweitern von WLANs mittels der WiFi-

Clone-Taste

Haben Sie auf Ihrem WPS-kompatiblen Router bereits ein WLAN aufgebaut,

können Sie dessen Einstellungen mittels der WiFi-Clone-Taste kopieren.

Während des WiFi-Clone-Prozesses übernimmt der Extender SSID und

WLAN-Passwort Ihres Routers/APs und ermöglicht Ihnen so eine Art

Roaming. Bitte folgen Sie hierfür diesen Schritten:

Tasten Beschreibung

WiFi-/WiFi-

Clone-Taste

Drücken Sie die Taste, um "WiFi-Clone" zu starten. (Details

finden Sie im Abschnitt Vereinigen und Erweitern von

WLANs mittels der WiFi-Clone-Taste.)

Drücken Sie die Taste 5Sekunden, um das WLAN zu

aktivieren oder deaktivieren.

Pair-Taste Die Pair-Taste dient zur Verschlüsselung eines Powerline-

Netzwerkes.

Reset-Taste Drücken Sie die Reset-Taste länger als 5Sekunden, wird

das Gerät auf seine Standardeinstellungen zurückgesetzt.

Schließen Sie Ihren WLAN-Powerline-Extender in der Nähe Ihres1) WLAN-Bassigeräts an.

Drücken Sie auf Ihrer WLAN-Basis die WPS-Taste.2)

Drücken Sie die WiFi-Clone-Taste Ihres Extenders. Die WiFi-Clone-3) LED beginnt langsam zu blinken. Nach ca. 20 Sekunden leuchten

alle LEDs permanent. Dann beginnt die WiFi-LED schnell zu blinken,

WLAN-Router

Deutsch

WiFi-Powerline-Extender

womit der Abschluss des Clone-Vorgangs angezeigt wird.

Verbinden Sie den LAN-Port des Powerlineadapter mit dem LAN-Port4) Ihres Routers und schließen Sie den WLAN-Powerline-Extender an

Ihr elektrisches Netz an.

Installieren Sie den WLAN-Powerline-Extender an der gewünschten5) Stelle.

WLAN-Router

WiFi-Powerline-Extender

SSID: abc

Passwort: 123

SSID: abc

Passwort: 123

Powerlineadapter

pair

ROUTER WISP

WPS/

RESET

INTERNET

TP-LINKs Powerline-Geräte sind Plug-and-Play-Geräte.

Ein Powerline-Netzwerk entsteht, sobald Sie die Powerline-

Geräte anschließen.

Hinweis

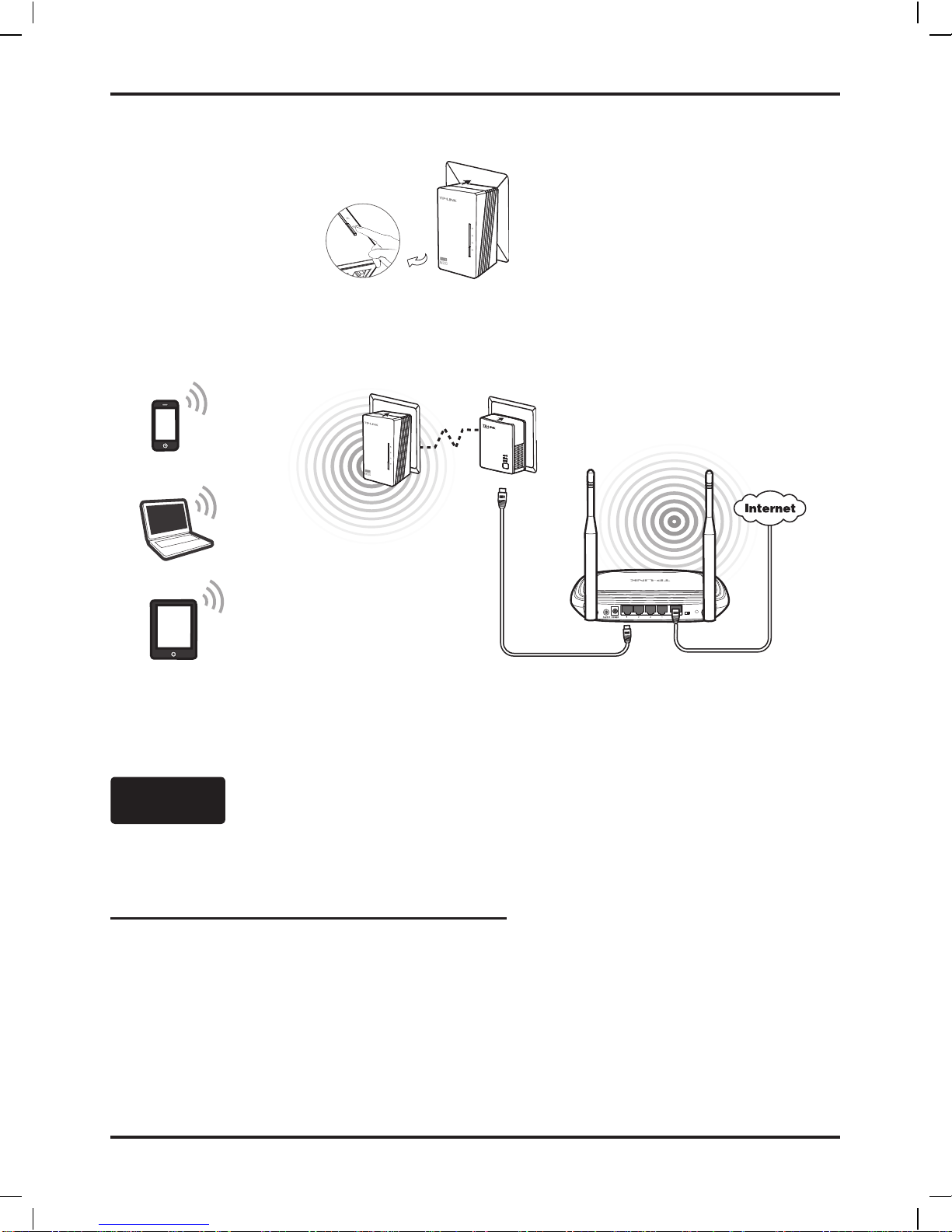

Aufbauen eines neuen WLANs

Unterstützt Ihr WLAN-Router/AP kein WPS oder möchten Sie ein separates

WLAN aufbauen, folgen Sie den nachfolgenden Schritten: Bitte schreiben

Sie sich zu Beginn SSID und WLAN-Passwort Ihres WLAN-Powerline-

Extender auf. Beides finden Sie auf dem Etikett auf der Unterseite des

Produktes.

Deutsch

pair

ROUTER WISP

WPS/

RESET

INTERNET

WLAN-Router

WiFi-Powerline-Extender

SSID: abc

SSID: 123

Powerlineadapter

Raum 2 Raum 1

TP-LINKs Powerline-Geräte sind Plug-and-Play-Geräte. Nach Durchführen

der o.g. Schritte, können sich Ihre WLAN-fähigen Geräte unter Verwendung

von SSID und Passwort mit Ihrem WLAN-Powerline-Extender verbinden und

drahtlos in das Internet gelangen.

Möchten Sie SSID und/oder WLAN-Passwort ändern,

schauen Sie bitte in das auf der beiliegenden CD bendliche

Handbuch.

Hinweis

TL-WPA4220

AV500 WiFi Powerline Extender

Power:100-240V~ 50/60Hz 0.15A

Default Wireless Access:

http://tplinkplclogin.net

Username/Password:

admin/admin

S/N: XXXXXXXXXXXX

Password: ABCD-ABCD-ABCD-ABCD

WLAN MAC: 78CD8E81A715

Powerline MAC: 78CD8E81A716

Wireless Password: 01234567

SSID*: TP-LINK_

WLAN-Passwort:

*Die SSID lautet TP-LINK_××××××,

wobei "××××××" für die letzten 6 Zeichen

der MAC-Adresse steht.

The product model shown in this QIG for WiFi Powerline Extender

is "TL-WPA4220", as an example.

Note

Quick Installation Guide

LED and Button Description

LEDs Status Description

Solid The device is on.

Off The device is off.

Blinking The device is pairing.

Solid The device is connected to a powerline network, but

there is no data being transferred.

Off The device isn’t connected to any powerline network.

Blinking The device is transferring data.

Solid The Ethernet port is connected.

Off The Ethernet port isn’t connected.

Off The wireless function has been disabled.

Blinking

Slowly The extender is cloning. Wi-Fi settings from another

device.

Blinking

Quickly The wireless function has been enabled.

Power LED

Powerline LED

Ethernet LED

Wi-Fi/Wi-Fi Clone LED

Ethernet Ports

Wi-Fi/Wi-Fi Clone Button

Pair Button

Reset Button

English

Unify and Extend Wi-Fi Network via Wi-Fi Clone Button

If you have established a Wi-Fi network with a router supporting WPS, you

can unify and extend this current network using the Wi-Fi Clone button.

During the Wi-Fi Clone process, the extender will automatically copy the

SSID and wireless password of your router, giving you a seamless roaming

wireless networking experience . See the steps below to get started.

Buttons Description

Wi-Fi/Wi-Fi

Clone Button

Press the button to start Wi-Fi Clone. (For details, see Unify

and Extend Wi-Fi Network via Wi-Fi Clone Button.)

Press the button for 5seconds to enable or disable the

wireless function.

Pair Button Pair button is used to secure a powerline network.

Reset Button Press the Reset button for more than 5seconds, the device

will restore to its factory defaults.

Plug in the Wi-Fi Powerline Extender near your wireless router.1) Press the WPS button on the router.2)

Press the Wi-Fi Clone button on the extender and the Wi-Fi Clone3) LED will begin blinking slowly. In about 20 seconds, all the LEDs

will be solid momentarily and then the Wi-Fi LED will begin blinking

quickly, indicating that the Wi-Fi clone process is complete.

ROUTER WISP

WPS/

RESET

INTERNET

ROUTER WISP

WPS/

RESET

INTERNET

Wireless Router

Autres manuels pour TL-WPA4220 TKIT

Table des matières

Langues :

Autres manuels TP-Link Extenseur

TP-Link

TP-Link RE230 Manuel utilisateur

TP-Link

TP-Link TL-WA730RE Manuel utilisateur

TP-Link

TP-Link TL-WPA4230P Manuel utilisateur

TP-Link

TP-Link TL-WPA8730 Manuel utilisateur

TP-Link

TP-Link RE200 Manuel utilisateur

TP-Link

TP-Link TL-WA854RE Manuel utilisateur

TP-Link

TP-Link TL-WA854RE Manuel utilisateur

TP-Link

TP-Link Wi-Fi Range Extender Manuel utilisateur

TP-Link

TP-Link TL-WPA7617 Manuel utilisateur

TP-Link

TP-Link RE815XE Manuel utilisateur

TP-Link

TP-Link TL-WA730RE Manuel utilisateur

TP-Link

TP-Link TL-RE450 Manuel utilisateur

TP-Link

TP-Link RE300 Manuel utilisateur

TP-Link

TP-Link TL-WA855RE Manuel utilisateur

TP-Link

TP-Link RE650 Manuel utilisateur

TP-Link

TP-Link TL-WA850RE Manuel utilisateur

TP-Link

TP-Link TL-WPA4220 TKIT Manuel utilisateur

TP-Link

TP-Link TL-WA854RE Manuel utilisateur

TP-Link

TP-Link RE355 Manuel utilisateur

TP-Link

TP-Link TL-WPA9610 KIT Manuel utilisateur

TP-Link

TP-Link TL-WA750RE Manuel utilisateur

TP-Link

TP-Link TL-WA854RE Manuel utilisateur

TP-Link

TP-Link TL-WPA271 Manuel utilisateur

TP-Link

TP-Link RE505X Manuel utilisateur

Manuels Extenseur populaires d'autres marques

SY HDBT-60T Manuel utilisateur

Appsys ProAudio

Appsys ProAudio ADX-16 Manuel utilisateur

Atlona

Atlona RS232 Manuel utilisateur

IDK

IDK OPF-TH1000-A Manuel utilisateur

Enable-IT

Enable-IT 824WP Manuel utilisateur

Worx

Worx Landroid RadioLink WA0864 Fiche technique

Camplex

Camplex CMX-HDMI-SFPL Manuel utilisateur

SC&T

SC&T HE03-4K Manuel utilisateur

Marmitek

Marmitek MegaView70 Manuel utilisateur

Samsung

Samsung SCS-26UC4 Manuel utilisateur

Foxun

Foxun SX-GES24 Manuel utilisateur

MuxLab

MuxLab 500771 Manuel utilisateur

foxunhd

foxunhd SX-AEX01 Manuel utilisateur

TERK Technologies

TERK Technologies LFIRX2 Manuel utilisateur

Devolo

Devolo Audio Extender Manuel

Edimax

Edimax EW-7438RPn V2 Manuel utilisateur

Shinybow USA

Shinybow USA SB-6335T5 Manuel utilisateur

SECO-LARM

SECO-LARM ENFORCER EVT-PB1-V1TGQ Manuel utilisateur
