Toto EGO TX721AE Manuel utilisateur

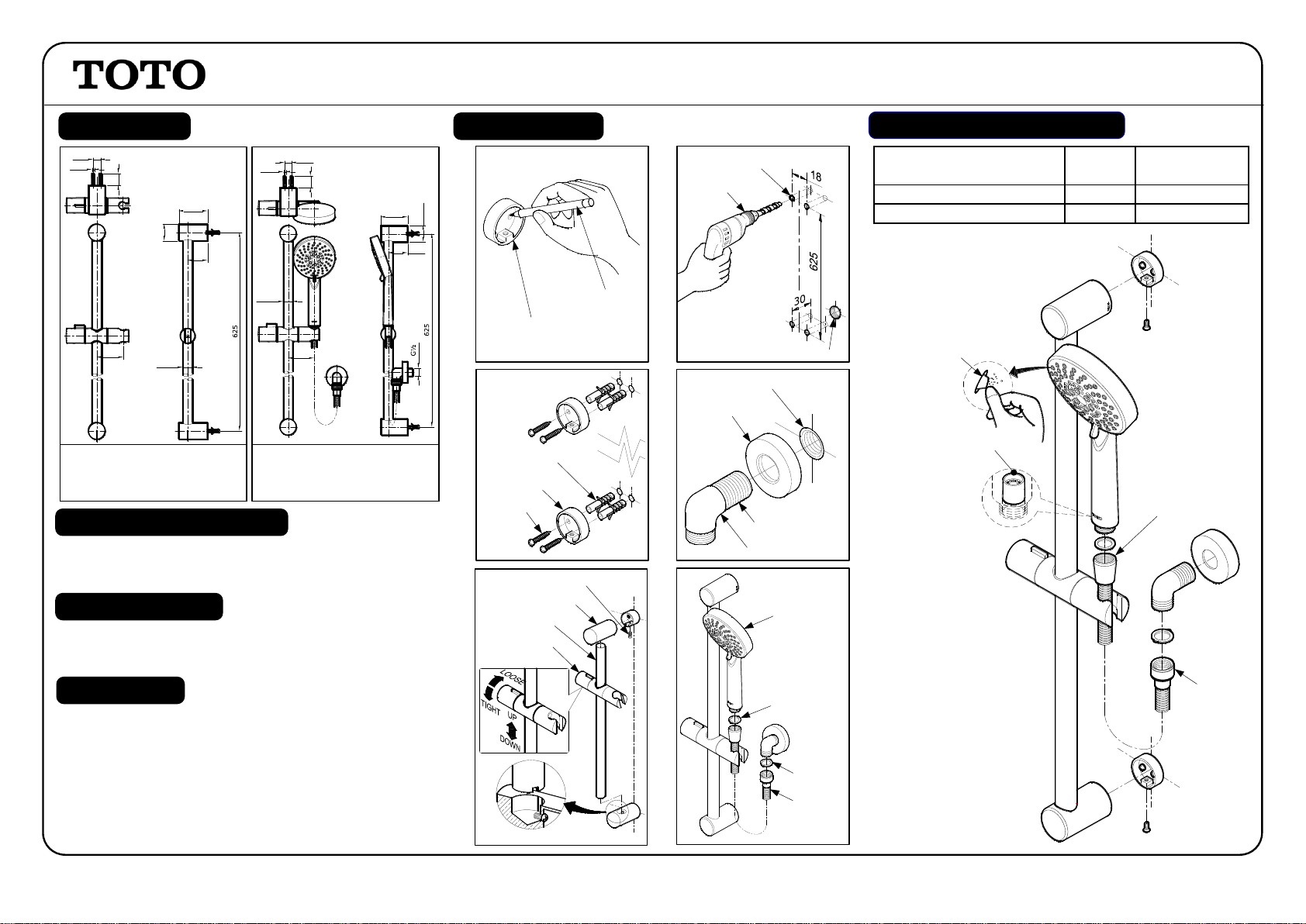

SPECIFICATIONS

S06210Z

INSTALLATION

1 2

2. NUT

3 4

Pen

Bracket

Drill

Water Supply

Screw

Bracket

Cover

Elbow

Water Supply

TROUBLESHOOTING

Hand

Shower

Flexible

Hose

TX 721AEZ

"EGO" Sliding Rail (L= 625mm)

TX 721AEV3

"EGO" Sliding Rail w/ Elbow, Flexible

Hose &Hand Shower

"EGO" SLIDING RAIL (L=625mm) TX721AE

Packing

Ø24

Ø42

Ø6

Sleeve

Anchor

Ø6 Holes

3. NUT

Ø24

Ø6

Ø42

Packing

Screw

Body

Pipe

Hanger

Flow Regulator Inside

(Don t remove)

R15

CHECK

POINT

Unsatisfactory spray 1 Clean

Water leaks around the hose 2 , 3 Tighten

PROBLEM

SOLUTION

1. NOZZLES

OPERATING CONDITIONS

MAINTENANCE

Always wipe chrome plated area with dry soft cloth,

and sometimes wipe it with cloth soaked in mild soap.

ATTENTION

1. Water supply pressure : 0.05 ~ 0.75 MPa.

2. Ensure that water supply is clean ( No Sand, Dirt, Etc.).

Use Seal Tape

(Not Include)

Don t use abrasive cleaning material such as; detergents

containing hydrochloric acids, thinner, polishing powder,

and nylon brush.

Flow regulator should not be remove because it could

damage the system

As the product model is constantly updated, the actual

product may not look the same as it shown in the diagram,

but the basic installation principles are the same.

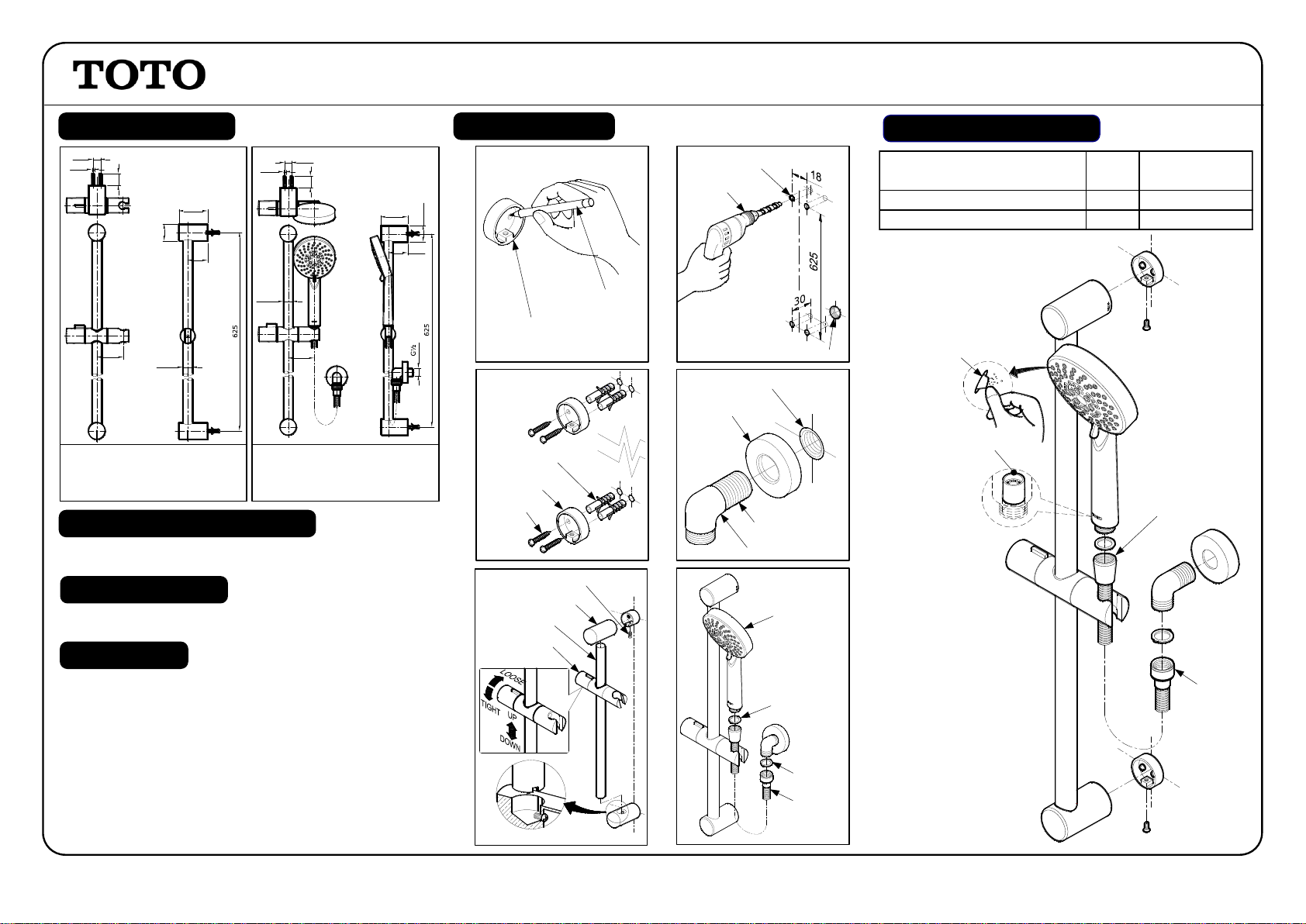

SPESIFIKASI

S06210Z

PEMASANGAN

1 2

2. NUT

3 4

Pen

Bracket

Drill

Water Supply

Screw

Bracket

Cover

Elbow

Water Supply

Hand

Shower

Flexible

Hose

TX 721AEZ

"EGO" Sliding Rail (L= 625mm)

TX 721AEV3

"EGO" Sliding Rail w/ Elbow, Flexible

Hose &Hand Shower

"EGO" SLIDING RAIL (L=625mm) TX721AE

Packing

Ø24

Ø42

Ø6

Sleeve

Anchor

Ø6 Holes

3. NUT

Ø24

Ø6

Ø42

Packing

Screw

Body

Pipe

Hanger

Flow Regulator Inside

(Don t remove)

R15

1. NOZZLES

Use Seal Tape

(Not Include)

PENYELESAIAN MASALAH

Pancaran tidak memuaskan 1 Bersihkan

Air bocor disekitar selang 2 , 3 Kencangkan

MASALAH

SOLUSI

POIN

PERIKSA

KONDISI OPERASIONAL

PEMELIHARAAN

Selalu bersihkan area yang berlapis krom dengan

kain lembut kering, dan sesekali bersihkan dengan

kain yang direndam dalam sabun yang dicampur air.

PERHATIAN

Jangan gunakan bahan pembersih yang bersifat abrasif

seperti deterjen yang mengandung asam klorida, tinner,

bubuk polishing dan sikat nilon.

Flow regulator tidak boleh dilepas karena dapat merusak

sistem

Karena model produk terus mengalami pembaharuan,

aktual produk mungkin tidak sama dengan gambar, tapi

prinsip dasar pemasangan adalah sama.

1. Tekanan sumber air: 0.05 ~ 0.7.5 MPa.

2. Pastikan kondisi sumber air adalah bersih

(tidak ada pasir, kotoran dan lain lain)
