FormNo.3373-591RevA

BumperKit

XLSLawnTractor

ModelNo.79114

InstallationInstructions

LooseParts

Usethechartbelowtoverifythatallpartshavebeenshipped.

DescriptionQty.Use

Bumper1Installthebumper.

InstallingtheBumper

1.Stoptheengine,waitforallmovingpartstostop,and

removetheignitionkey.

2.Raisethehood.

3.Disconnectthewiringharnessontheleftsideofthe

machineframeFigure1.

G018208

1

2

3

4

Figure1

1.Raisedhood3.Frame

2.Wiringharness4.Bolt

4.Removeandsavethe4boltsthatsecurethehoodto

theframe.

5.Removethehood(Figure1).

6.Removeandsavethe4boltsandnutsfromtheframe

asshowninFigure2.

g019309

2

1

3

Figure2

1.Frame3.Nut

2.Bolt

©2012—TheToro®Company

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3373-591*A

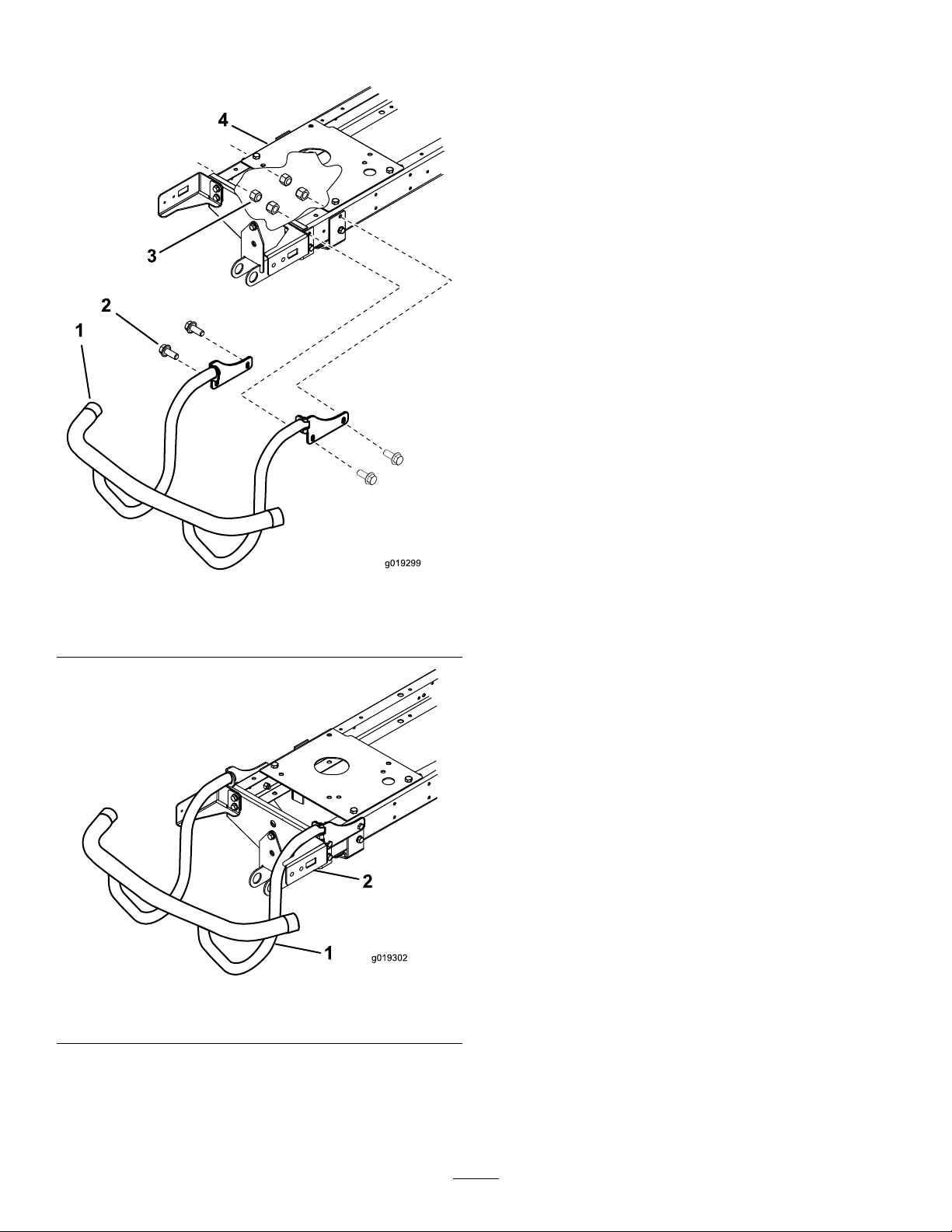

7.Installthebumpertotheframeusingthefastenersthat

youremovedinstep5(Figure3andFigure4).

1

2

3

4

g019299

Figure3

1.Bumper3.Nut

2.Bolt4.Frame

g019302

1

2

Figure4

1.Bumper2.Frame

8.Installthehoodtotheframeusingthefastenersthat

youremovedinstep4(Figure1).

9.Connectthewiringharness(Figure1).

10.Closethehood.
