Toro Multi Pro 41602 Manuel utilisateur

FormNo.3396-821RevA

CoveredBoomKit

MultiPro®TurfSprayerwithTruss-StyleBoom

ModelNo.41602—SerialNo.315000001andUp

Operator'sManual

LooseParts

Usethechartbelowtoverifythatallpartshavebeenshipped.

ProcedureDescriptionQty.Use

Centerboombracket(models2014and

older)2

Boommountplate2

U-nut4

Hexheadscrew,3/8x1-1/4inch4

Model/serialnumberdecal1

Regulatorydecal(119-4986)1

Flangenut(3/8inch)4

Washerplate2

Hexheadscrew,5/16x1-1/4inch4

Center-boombracket(models2015and

newer)2

Installthecenterboombracketsand

cover.

Wing-boomcover2

Washerplate16

U-nut12

2Hex-headbolts,5/16x1-1/4inch12

Installthewingboomcovers.

Drain-valve-mountbracket1

Carriagescrew(3/8x1-1/4inch)2

3Flangenut(5/16inch)2

Installthedrainvalvemountbracket.

4Nopartsrequired–Checkthattheboomcovershave

properclearance.

Important:AirinductionFlatFannozzles(AICTeeJet)arerecommendedforusewiththecoveredboomkitto

avoidchemicalbuilduponthecoversduringapplication.RefertoToro'snozzlechartfordetails.

Note:TheSpringUpgradeKit,PartNo.120-8508should

beinstalledwiththeCoveredBoom.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.Toro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3396-821*A

InstalltheCenterBoom

BracketsandCover

Partsneededforthisprocedure:

2Centerboombracket(models2014andolder)

2Boommountplate

4U-nut

4Hexheadscrew,3/8x1-1/4inch

1Model/serialnumberdecal

1Regulatorydecal(119-4986)

4Flangenut(3/8inch)

2Washerplate

4Hexheadscrew,5/16x1-1/4inch

2Center-boombracket(models2015andnewer)

Procedure

Attachthemodel/serialnumberdecalandtheregulatory

decalto1ofthecenterboombracketsasshowninFigure2.

Note:Beforeapplyingthedecals,cleanthedecalareaand

ensurethatitisfreeofdirt,grease,orotherforeignmaterial.

Formodels2014andolder:

1.Installeachofthe2centerbracketsandboommount

platestothecenterboomusing2hex-headbolts(3/8

x1-1/4inch)and2angenuts(3/8inch)asshown

inFigure2.

Note:Whenmountingthekittoasprayer,usethe

holesinthecenterbrackettoattachthekittotheunit.

WhenmountingthekittoaWorkman,usetheholesin

theboommountplatetoattachthekittotheunit.

2.Installthecentercoverassemblytothecenterboom

bracketsusing4U-nuts2washerplates,and4hex-head

bolts(5/16x1-1/4inch)asshowninFigure2.

Formodels2015andnewer:

1.Installthecenter-coverassemblytothebracketusing

4U-nuts,2washerplates,and4hex-headbolts(5/16

x1-1/4inch)asshowninFigure1.

g0302 99

Figure1

2015modelsandnewer

1.Flangenut(3/8inch)5.Hexheadscrew(5/16x

1-1/4inch)

2.Bracket6.U-nut

3.Center-boomcover7.Flangenut(3/8inch)

4.Washerplate

2.Installeachofthe2centerbracketsandboommount

platestothecenterboomusing2hex-headbolts(3/8

x1-1/4inch)and2angenuts(3/8inch)asshown

inFigure1.

InstalltheWingBoomCovers

Partsneededforthisprocedure:

2Wing-boomcover

16Washerplate

12U-nut

12Hex-headbolts,5/16x1-1/4inch

Procedure

1.Orientthespraynozzlesonbothwingboomsstraight

downwardsothatitcantintheholesofthewing

boomcovers.

2.Install1ofthewingboomcovers(Figure2)using8

washerplates,6hex-headbolts(5/16x1-1/4inch),

and6U-nuts.

3.Repeatstep2toinstalltheotherwing-boomcover.

InstallingtheDrainValve

MountBracket

Partsneededforthisprocedure:

1Drain-valve-mountbracket

2Carriagescrew(3/8x1-1/4inch)

2Flangenut(5/16inch)

Procedure

1.Installthedrain-valve-mountbracketontothemachine

with2carriagescrewsand2angenuts(5/16inch)as

showninFigure2.

2.Movethedrainvalvefromitsexistingpositionand

installitontothemountingbracket(Figure2)usingthe

existinglynchpinandlanyard.

CheckingtheClearanceofthe

BoomCovers

NoPartsRequired

Procedure

Verifythatthecenterboomcoverandthewingboomcovers

donotbindwhentheboomsarelowered,andadjustthe

coversasneeded.

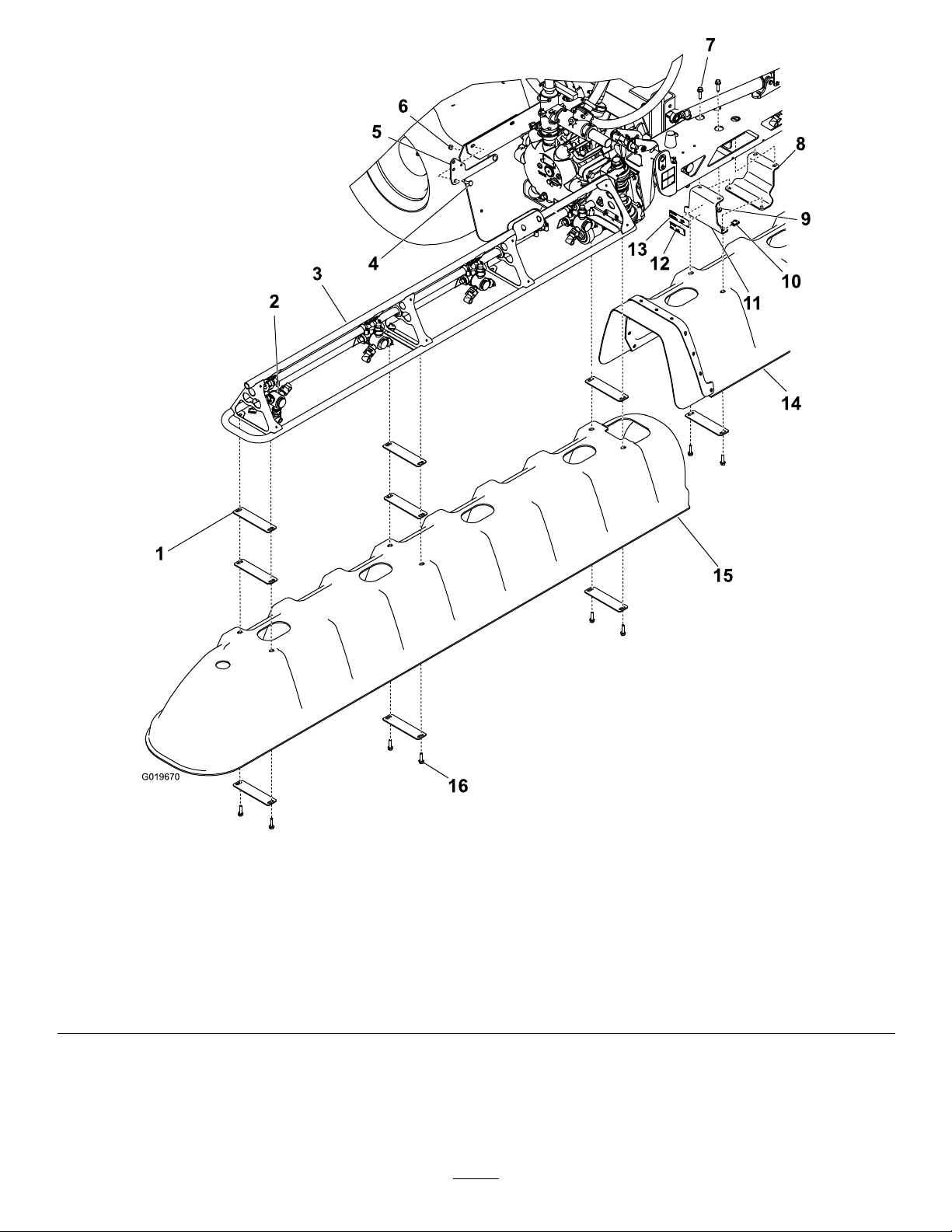

G019670

Figure2

2014modelsandolder

1.Washerplate(18)7.Hexheadbolt,3/8x1–1/4inch(4)13.Model/serialnumberdecal

2.Spraynozzle(properlyoriented)8.Boom-mountplate(2)14.Center-boomcover

3.Wingboom(2)9.Flangenut,3/8inch(4)15.Wing-boomcover(2)

4.Carriagebolt(2)10.U-nut(16)16.Hex-headbolt,5/16x1–1/4inch(16)

5.Drainvalvemountbracket11.Center-boombracket(2)

6.Flangenut,5/16inch(2)12.Regulatorydecal
