Topmodel Davai-Davai Manuel utilisateur

Order N° 020F010

ATTENTION !

Ce modèle à construire n’est pas un jouet, il

ne convient pas aux enfants de moins de 14 ans.

Une mauvaise utilisation de ce matériel peut

provoquer des dommages matériels ou corporels.

Vous êtes pleinement responsable

lorsque vous utilisez votre modèle.

Volez à une distance de sécurité des zones

habitées.

Soyez sûr que personne n’émet sur la même

fréquence que vous.

CAUTION !

This model construction kit is not a toy and is not

suitable for children under the age of 14.

Incorrect use of this material could cause material

damage ou personal injury.

You are fully responsible for your actions when you

use this model.

Fly at a safe distance from occupied zones.

Be sure that no one else is using the same

frequency as you.

Distribué par / Distributed by:

TOPMODEL S.A.S.

Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr

©TOPMODEL 2010

Caractéristiques techniques/Technical data:

Envergure/wingspan: 2,02m

Longueur/length: 1,17m

Poids/TO weight: 1,6kg

Surface/wing area: 31,8dm2

Profil/airfoil: NH354

Equipements recommandés/Recommended equipments:

Moteur/motor: XPower XC3223/10

Contrôleur/ESC: XPower XREG40

Accu/battery pack: XPower Xtreme11,1V 2200mAh (3S)

Hélice/prop: FOLDING PROP 11x8” #0437620

Cône/spinner: XPower ALU TURBO ø36/Ø4mm #099T1553

Radio/RC set: Récepteur/receiver: MINI Rx DUAL Conversion FM8 XPower

Ailerons: 2 servos TOPMODEL SS1816

Papillon/V-tail: 2 servos TOPMODEL PS1616

Volets/flaps: 2 servos TOPMODEL SS1816

Planeur compact tout composites

Full fiberglass compact sailplane

COMPOSITES

JIG

2-4

2-5

3-5

3-8 2-83-2

3-2

24T

2-41A

1-1

1-2

1-P

6-2

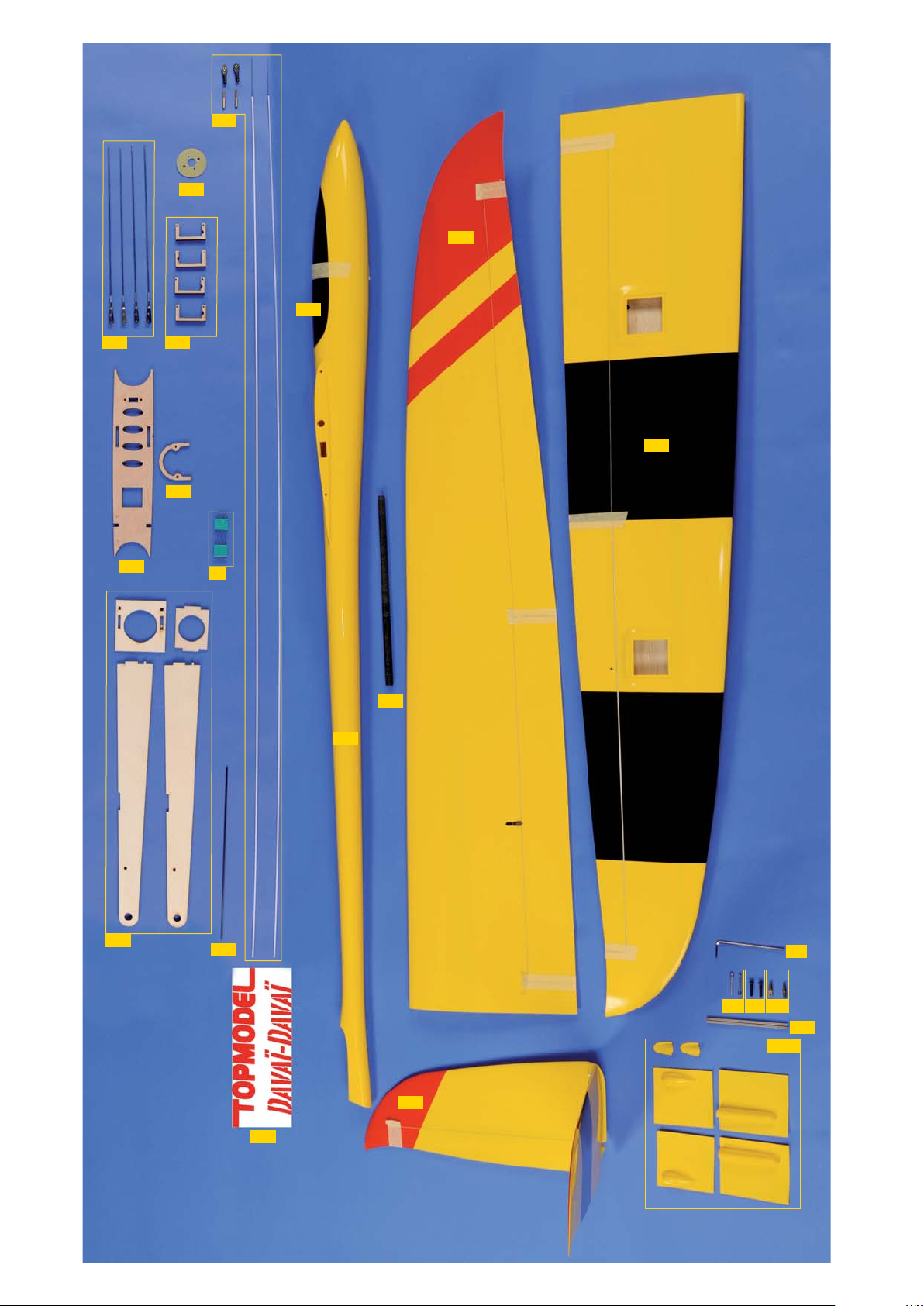

CONTENU DU KIT KIT CONTENT

N° pièce Désignation Matériau, dimensions (mm) Qté

0 notice de montage manuel A4 01

1 fuselage fibre de verre moulée 01

1-1 couple moteur fibre de verre 01

1-2 platine radio CTP 3 01

1-P support gaines prof+dir. CTP 3 01

2 aile fibre de verre moulée 02

2-4 fixation servos aile CTP 5 04

2-41A carénage servo aile fibre de verre moulée 01 set

2-5 tringlerie aileron, volet CAP filetée un bout M2 + chape 04+04

2-8 guignol aileron laiton 02

2P Connecteur d’aile mâle+femelle 02 sets

24 clé d’aile carbone Ø8x220 01

24T téton d’aile CAP Ø3x88 02

3 empennage papillon fibre de verre moulée 01

3-2 vis fixation empennages Chc TF M3x15+clé allen 02+01

3-5 tringlerie profondeur-dir. gaine souple+CAP+embout fileté+chape à boule 02+02+02+02

3-8 guignol de profondeur-dir. vis M2x25 02

6 cabine fibre de verre moulée 01

6-2 fixation cabine jonc carbone Ø2x230 01

7 décoration autocollant 02

JIG gabarit CTP 3 01 set

Part # Item Material, dimensions (mm) Qty

0 building instructions A4 booklet 01

1 fuselage fiberglass, molded 01

1-1 motor mount fiberglass 01

1-2 servo tray plywood 3 01

1-P outer tube elev+rud support plywood 3 01

2 wing fiberglass, molded 02

2-4 wing servos fixing plywood 5 04

2-41A wing servo cover fiberglass, molded 01 set

2-5 aileron-flap linkage music wire threaded one end M2 + clevis 04+04

2-8 aileron control horn brass 02

2P wing connector male+female 02 sets

24 wing joiner carbon Ø8x220 01

24T incidence pin music wire Ø3x88 02

3 V-tail fiberglass, molded 01

3-2 V-tail fixing screw Chc countersunk M3x15+allen key 02+01

3-5 elevator-rudder linkage outer tube+music wire+coupler+ball clevis 02+02+02+02

3-8 elevator-rudder horn screw M2x25 02

6 cabin carbon, molded 01

6-2 cabin fixing carbon rod Ø2x230 01

7 art work sticker 02

JIG jig plywood 3 01 set

COMPOSITES

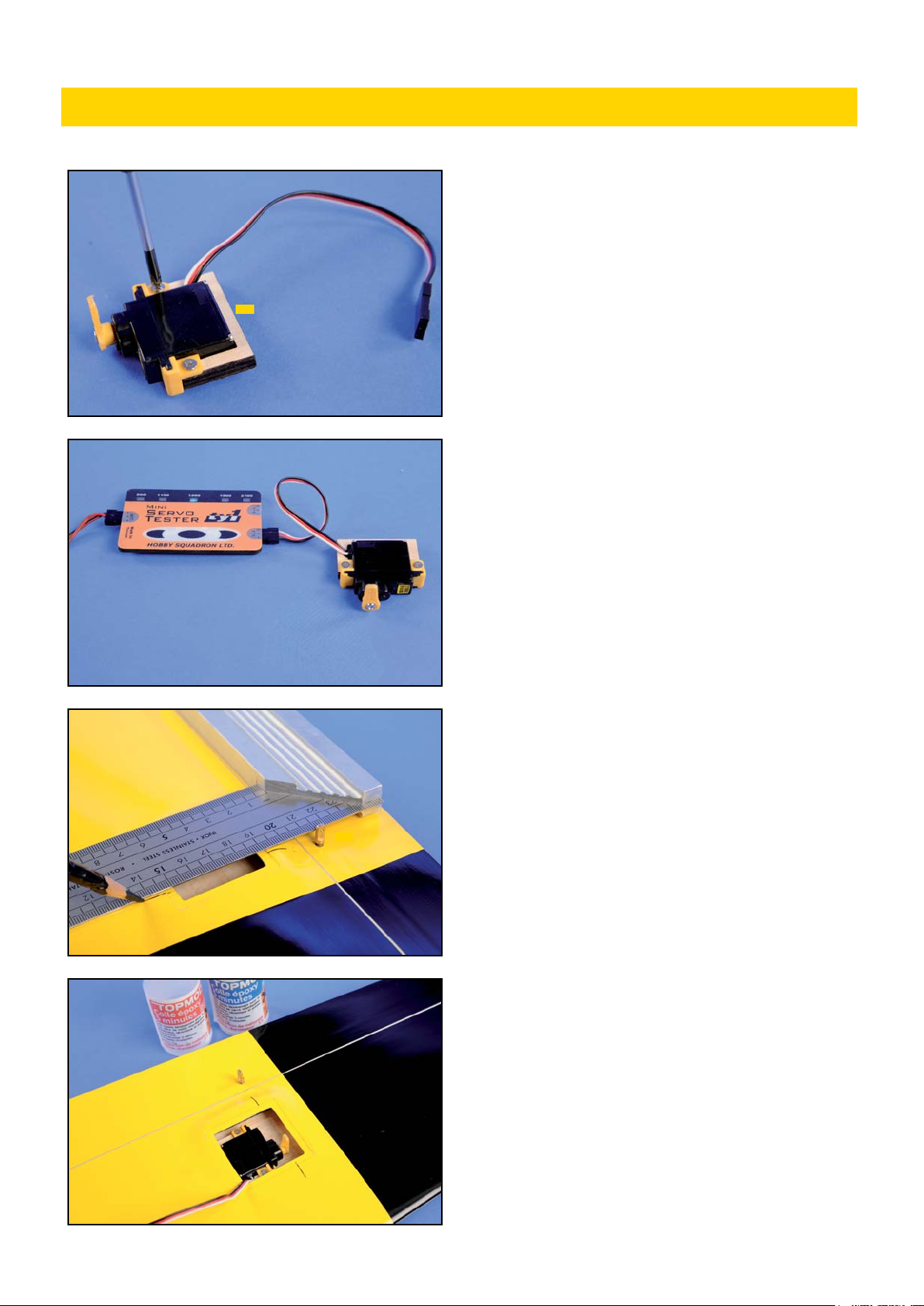

1-Visser le servo d’aileron sur son support 2-4.

Screw in aileron servo on to its support 2-4.

2-Mettre le servo et le palonnier au neutre.

Put servo and horn in neutral position.

3- Visser le guignol d’aileron 2-8, tracer son axe sur l’aile.

Screw in aileron horn 2-8, draw its axis on the

wing.

4- Coller le support servo 2-4 dans l’aile, le palonnier dans l’axe du

guignol précedemment tracé.

Rallonger le fil du servo jusqu’à l’emplanture de l’aile.

Glue support 2-4 in the wing. Servo horn aligned

with aileron control horn.

Extend aileron cord and route into the wing to

exit at the root.

INSTALLATION TRINGLERIE AILERONS/ AILERONS LINKAGE INSTALLATION

2-4

2-8

5-Connecter la chape au guignol, faire une baïonnette que vous raccor-

dez au palonnier. Ajuster la longueur de la tringlerie 2-5 si nécessaire.

Adjust aileron linkage 2-5. Conect the clevis to the

control horn, make a Z-bend and attach to servo

horn. Adjust the length of pushrod 2-5 if neces-

sary.

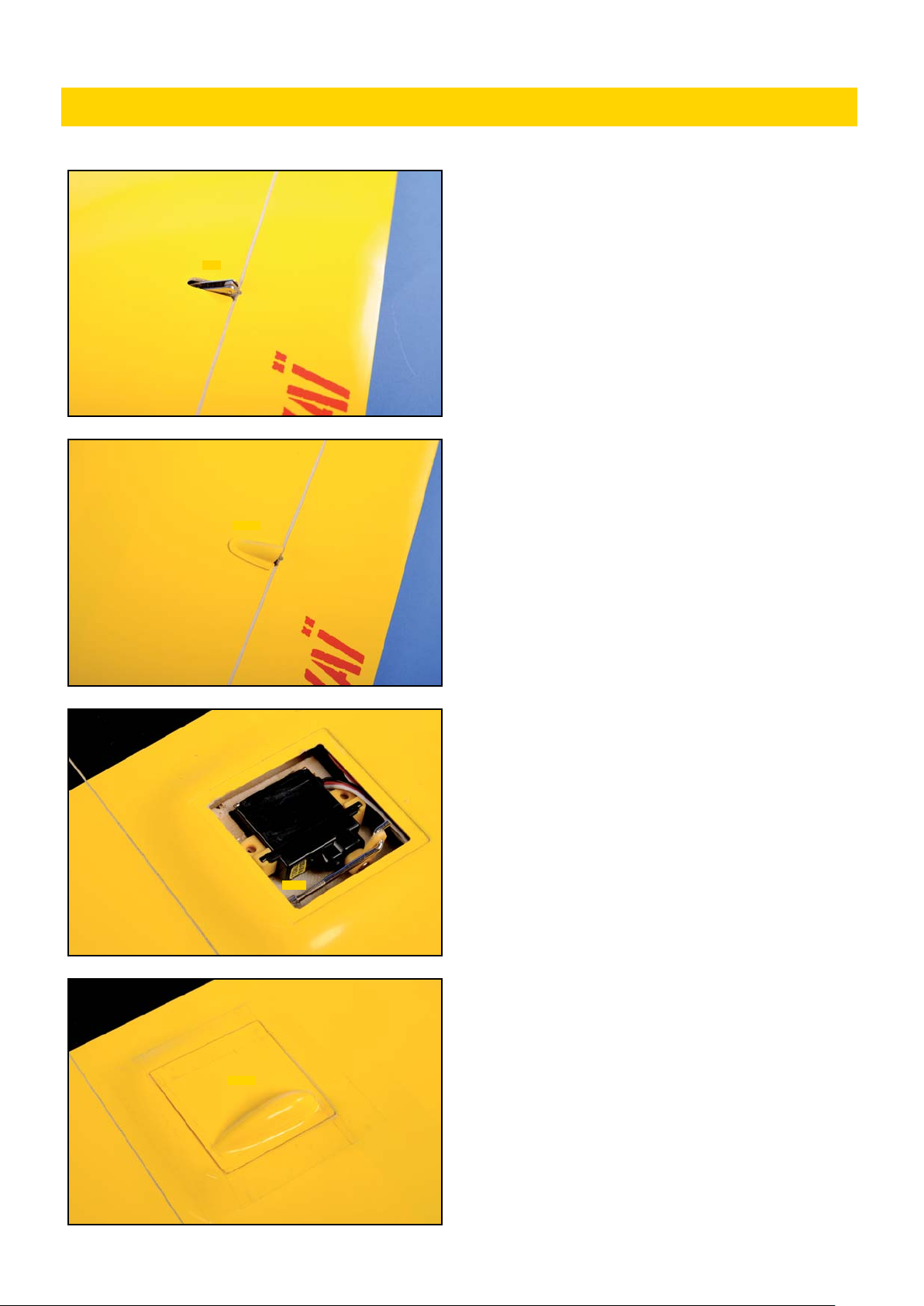

6- Ajuster et fixer le cache servo 2-41A à l’aide de scotch cristal (non

fourni).

Trial ﬁt and sand if necessary servo cover 2-41A.

Fix it with clear tape (not furnished).

1- Mêmes opérations pour le servo de volet. Noter le décalage du

palonnier, servo au neutre.

Follow the same procedure to install ﬂap servo.

Note when servo in neutral position, servo arm is

offset.

2- Coller le servo de volet en place.

Install ﬂap servo into the wing.

INSTALLATION TRINGLERIE VOLETS/ FLAPS LINKAGE INSTALLATION

2-41A

2-5

2-4

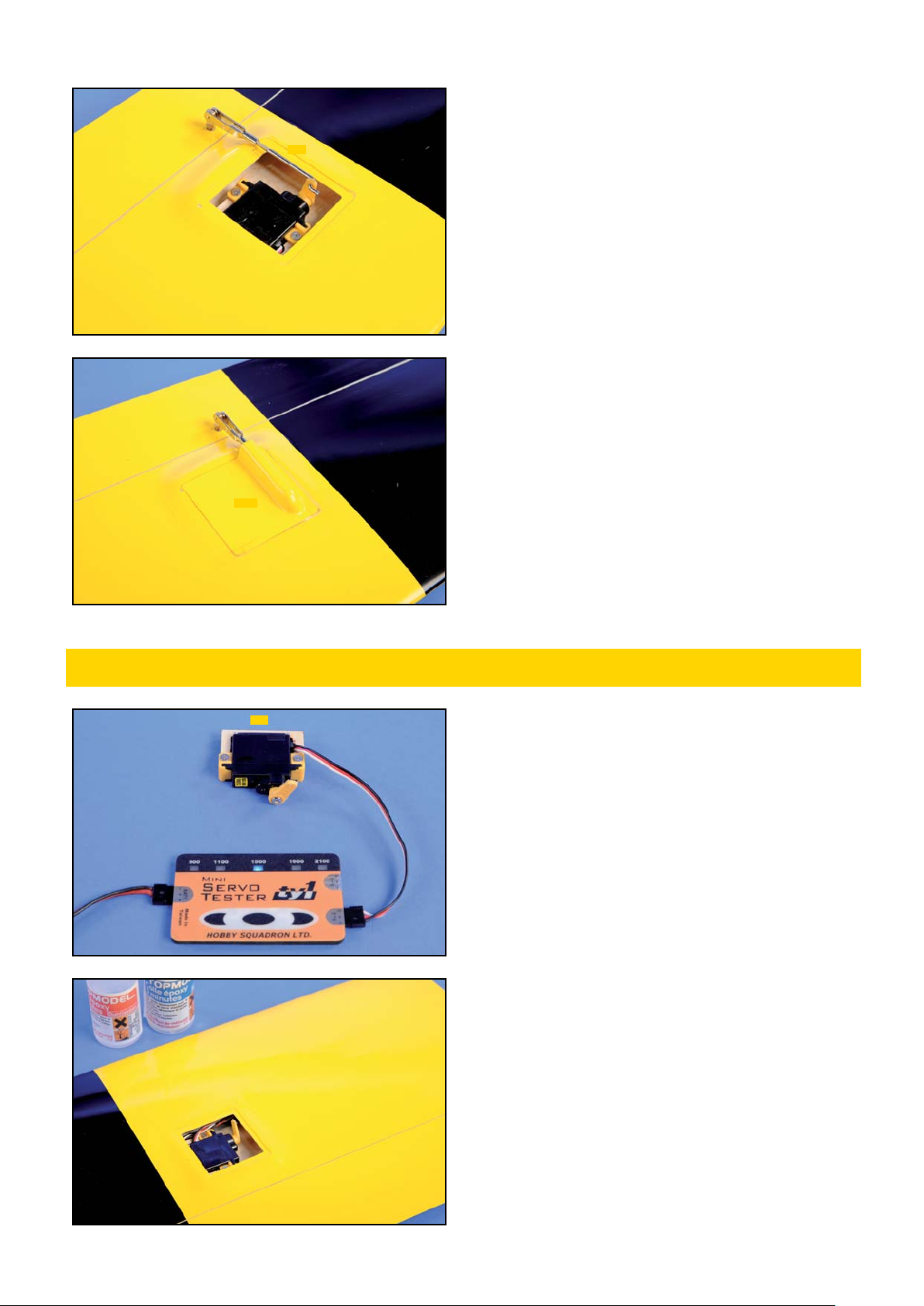

3- Connecter la tringlerie de volet 2-5, la chape vissée sur le quick link.

(le guignol laiton est déjà collé d’usine).

Connect ﬂap pushrod 2-5 with the metal clevis

already screwed in. (brass horn is already glued

into the wing at the factory).

4- Ajuster et coller le «chapeau» 2-41A.

Trial ﬁt, adjust, if necessary, and glue top cover

2-41A.

5- Faire une baïonnette que vous raccordez au palonnier. Ajuster la

longueur de la tringlerie 2-5 si nécessaire.

Perform a Z-bend and attch to the servo arm. Ad-

just length of the pushrod 2-5 if necessary.

6- Ajuster et fixer le cache servo 2-41A à l’aide de scotch cristal (non

fourni).

Trial ﬁt and sand if necessary servo cover 2-41A.

Fix it with clear tape (not furnished).

INSTALLATION TRINGLERIE VOLETS/ FLAPS LINKAGE INSTALLATION

2-5

Le guignol des volets est déjà installé

Flap horn already installed

2-41A

2-5

2-41A

7- Souder la connectique 2P aux fils des servos. Réaliser les rallonges

jusqu’au récepteur (250mm de long env.).

Connect and sold wing connectors 2P to wing

servos. Make the cord extensions to the receiver

(250mm long).

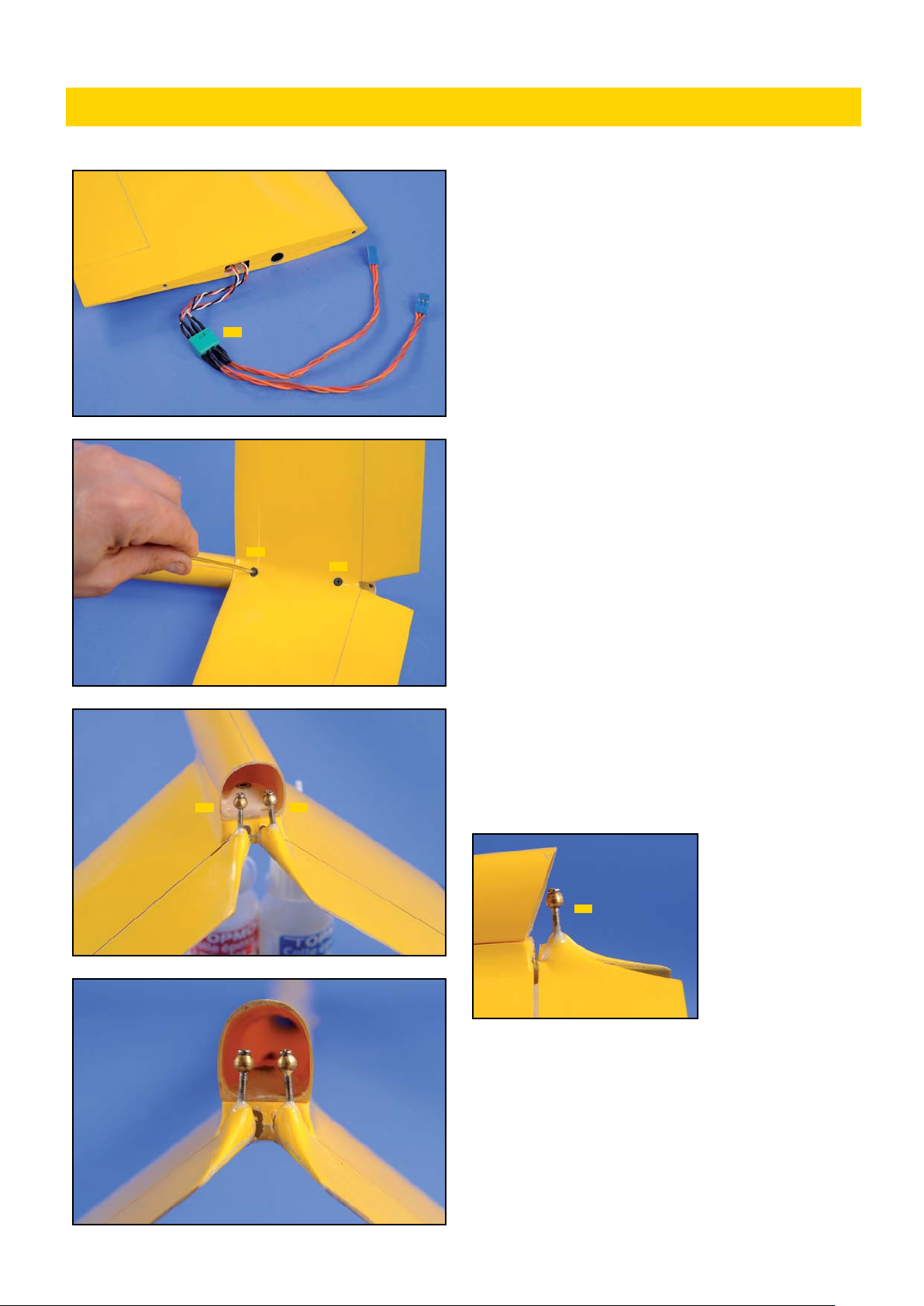

1- Vissez le stab à l’aide des BTR 3-2.

Fix the stab. with screws 3-2.

2-Percer (sans déboucher) le trou pour le collage des guignols 3-8.

Drill a hole (without emerging) for control horns

3-8.

3- Le coller (époxy+microballons) en respectant les inclinaisons

comme montré sur les photos.

Glue it (epoxy+micro-ballons). Respect angles, as

shown on the photos.

4- Vous devez obtenir ceci. Les gouvernes doivent pouvoir bouger

librement sans que les guignols interfèrent entre-eux.

You must obtain this. The control surfaces must

be able to move freely without the control horns

interfering.

INSTALLATION EMPENNAGES/ V-TAIL INSTALLATION

3-8 3-8

3-8

3-2

INSTALLATION TRINGLERIES EMP./ V-TAIL PUSHRODS INSTALLATION

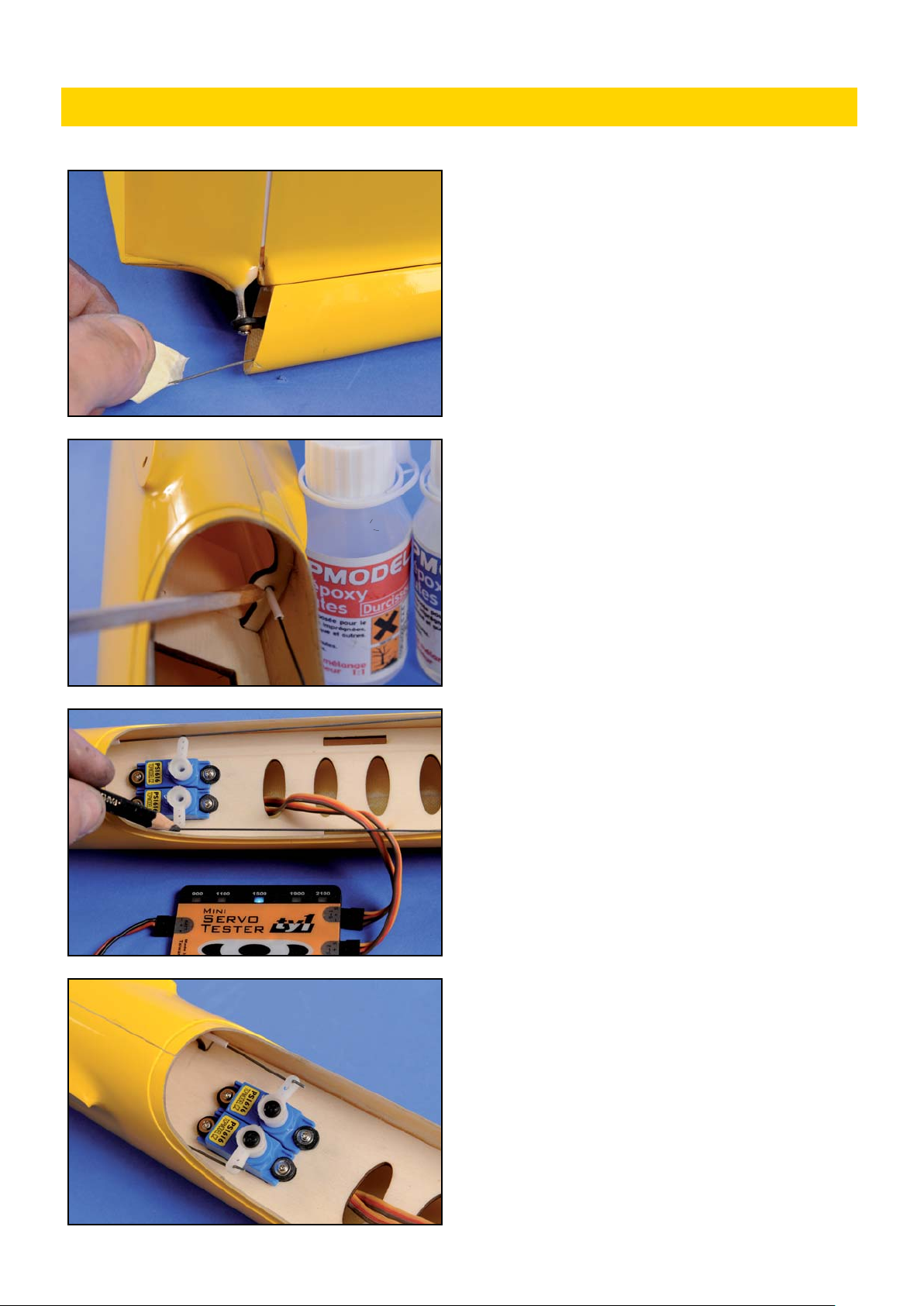

1- Souder à l’étain les embouts de chapes sur les tringleries 3-5.

Tin solder clevis coupler to inner pushrod 3-5.

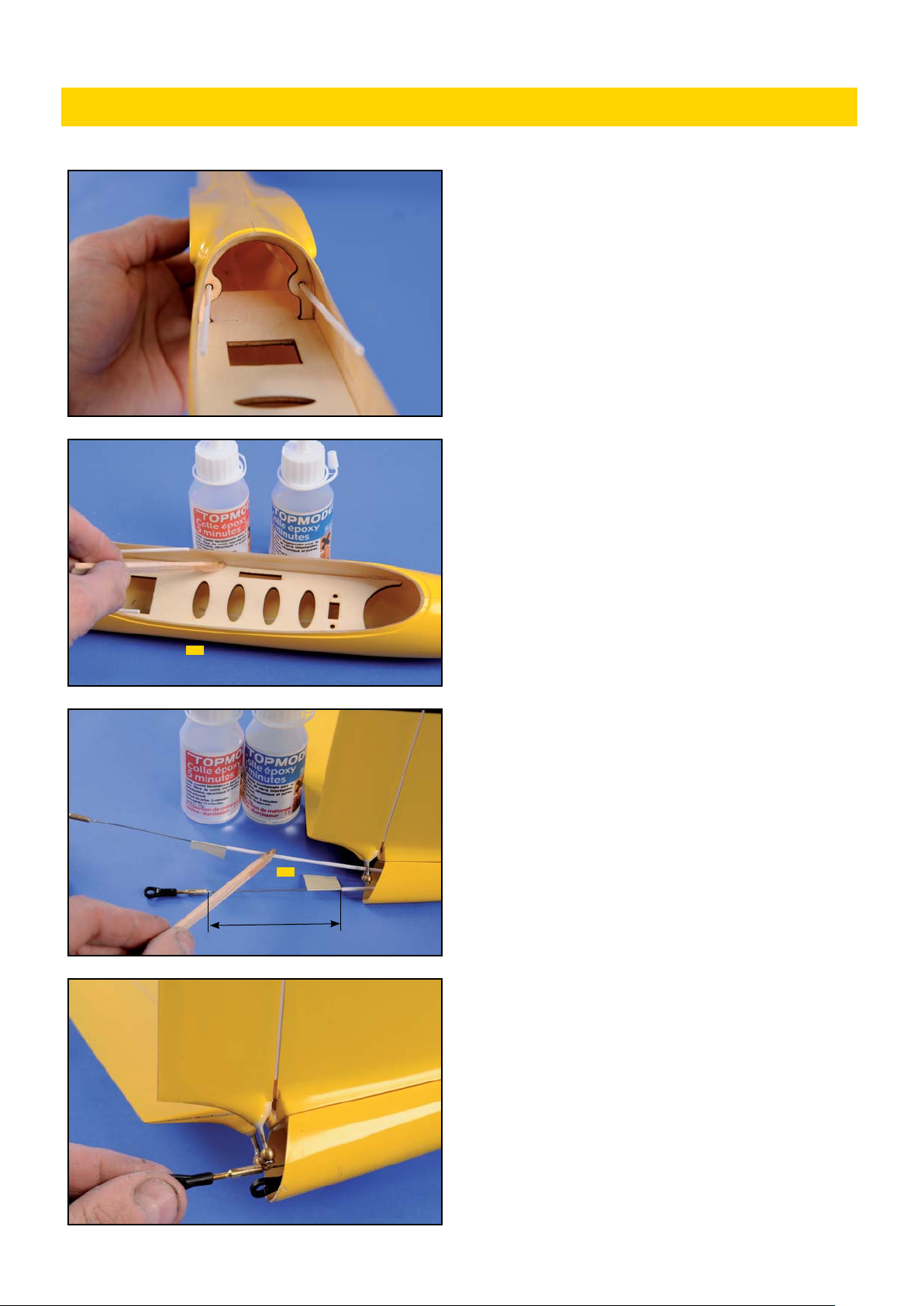

2-Insérer la platine radio 1.2 dans le fuselage. La positionner comme

montré sur la photo.

Trial ﬁt servo tray 1-2 in the fuselage. Locate as

shown on the photo.

3- Insérer les extrémités des gaines 3-5 dans le support de gaine 1P.

Insert outer tubes 3-5 into the support 1P.

4- Glisser les gaines dans le fuselage; le support de gaine venant

s’insérer dans les réservations de la platine radio.

Slip in the outer tubes inside the fuselage; outer

tube support inserts into the servo tray slots.

1-2

3-5

1-2

5- Vue du support et de la platine radio en place dans le fuselage.

View of support and servo tray installed into the

fuse.

6- Coller solidement la platine radio 1-2 à la colle époxy.

Glue servo tray 1-2 with epoxy adhesive.

7- Protéger les CAP (qui sortent des gaines d’environ 4-5 cm) par un

bout de ruban adhésif papier. Enduire généreusement les gaines de

colle époxy à leur extrémité sur 5cm de long.

Protect inner pushrods with paper adhesive tape.

Coat the end of outer palstic tube (approx. 5cm

length) with epoxy adhesive.

8- Insérer les gaines dans le fuselage en poussant les chapes à boule

jusqu’à hauteur des guignols 3-8.

Slip in pushrods into the fuselage until ball clevis

are on the same line than control horns 3-8.

INSTALLATION TRINGLERIES EMP./ V-TAIL PUSHRODS INSTALLATION

3-5

1-2

4-5cm

9- Une fois la colle séche, retirer les morceaux de ruban adhésif et

connecter les chapes à boule aux guignols.

Once adhesive dry, remove the adhesive tape

pieces and ball clevis to the horns.

10- Immobiliser les gaines dans leur support en les collant à l’époxy.

Glue outer tube of the pushrods to the support.

11- Gouvernes, palonniers et servos au neutre, repérer l’emplacement

de la baïonnette.

Control surfaces, servo arms et servo to neutral

position, make a mark for the Z-bend.

12- Connecter les tringleries aux palonniers.

Connect the pushrods to servo arms.

INSTALLATION TRINGLERIES EMP./ V-TAIL PUSHRODS INSTALLATION
