Tidomat SO-3393 Manuel utilisateur
TIDO-149814381-104
3.0
©2017 Tidomat AB
SIDA 1/5
Installationsanvisning
Svenska
SO-3393
Inkoppling
1.
0V
2.
+5V
3.
CLK
4.
Data
Tekniska data
Spänningsmatning
5 VDC
Strömförbrukning
50 mA
Avläsningsteknik
Mifare
14443A/B
Temperaturområde
0°C till +40°C
Mått (BxHxD)
103x145x22 mm
Kablage
Rekommenderad kabel
ELQXB 2x3x0,5
Ledningsavstånd till dörrkontrollenhet
15 m
Vid förlängning av befintlig kabel, använd dubbla ledare för
0V respektive 5V.
Kortläsning
Placera kortet i horisontellt läge
framför läsområdet.
Knappsats
För att aktivera knappsatsen, tryck
på stjärna (*). Krävs PIN-kod
aktiveras knappsatsen automatiskt
efter visat kort.
TIDO-149814381-104
3.0
©2017 Tidomat AB
SIDA 2/5
Installation instructions
English
SO-3393
Connection
1.
0V
2.
+5V
3.
CLK
4.
Data
Technical data
Supply voltage
5 VDC
Power consumption
50 mA
Card reading technology
Mifare
14443A/B
Temperature range
0°C to +40°C
Size (WxHxD)
103x145x22 mm
Cabling
Recommended cable type
ELQXB 2x3x0,5
Cable length to door controller
15 m
When extending the existing cable, use double wiring for
0V and 5V.
Card reading
Put the card in a horizontal position
in front of the reading area.
Knappsats
To activate the keypad, press the
star key (*). If PIN is required, the
keypad will automatically be
activated when card is approved.
TIDO-149814381-104
3.0
©2017 Tidomat AB
SIDA 3/5
Asennusohje
Suomi
SO-3393
Liitäntä
1.
0V
2.
+5V
3.
CLK
4.
Data
Tekniset tiedot
Käyttöjännite
5 VDC
Virrankulutus
50 mA
Etälukutekniikka
Mifare
14443A/B
Lämpötila-alue
0°C to +40°C
Mitat (LxKxS)
103x145x22 mm
Kaapelointi
Suositeltu kaapeli
ELQXB 2x3x0,5
Maksimi kaapelointietäisyys
oviohjaimelle
15 m
Lukijan liitäntäkaapelia jatkettaessa käytä vahvistettuja
pareja 0V ja 12V johtimille.
Kortin luku
Pidä korttia vaakasuoraan
lukualueen edessä.
Näppäimistö
Aktivoidaksesi näppäimistön, paina
tähti -painiketta (*). Mikäli PIN -
koodi vaaditaan, aktivoituu
näppäimistö automaattisesti korttia
luettaessa.
TIDO-149814381-104
3.0
©2017 Tidomat AB
SIDA 4/5

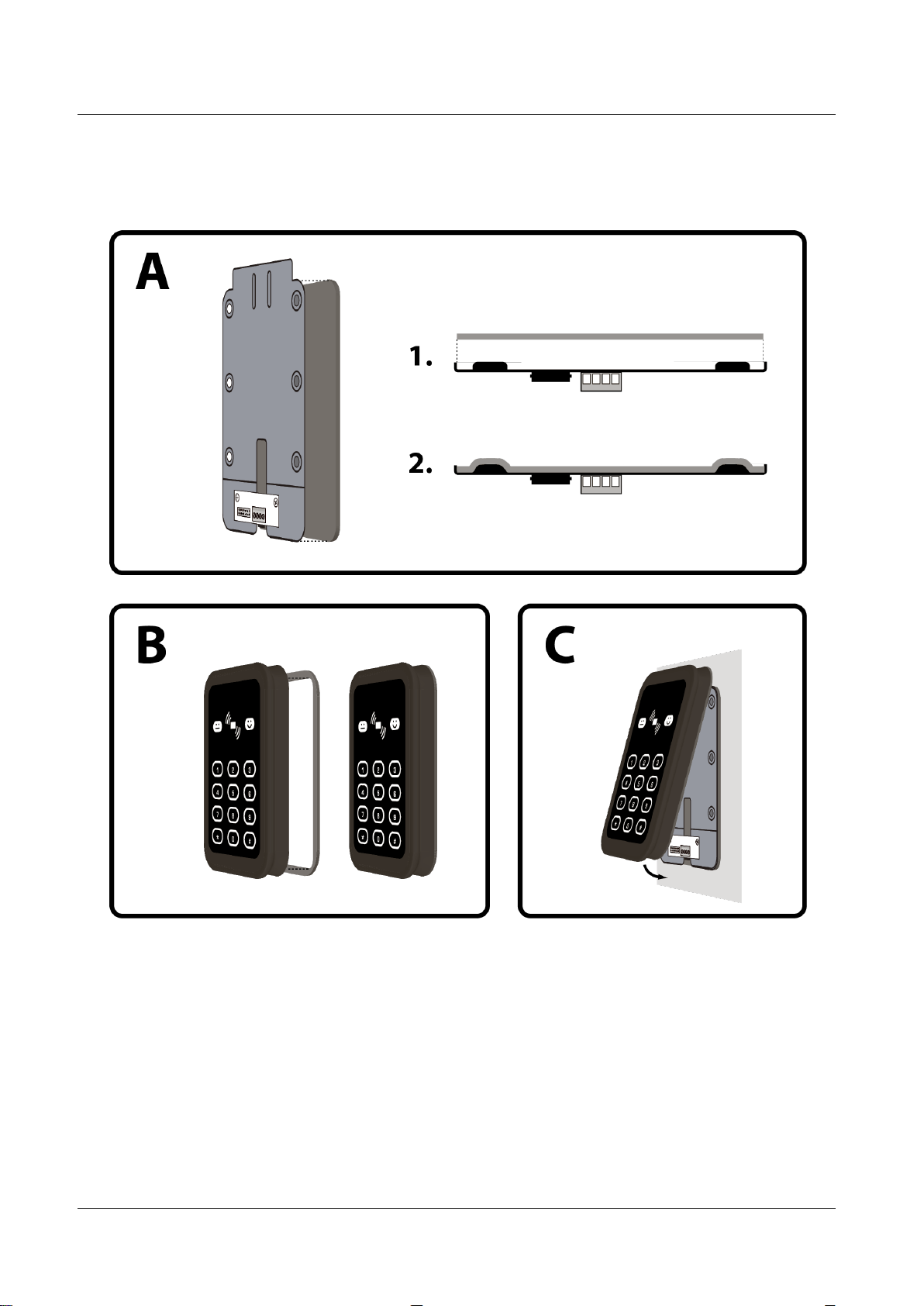

SO-3393
TIDO-149814381-104
3.0
©2017 Tidomat AB
SIDA 5/5
SO-3393
