Thrustmaster NASCAR PRO VICTORY Instructions d'utilisation

QUICK INSTALL

THRUSTMASTER®

CARACTÉRISTIQUES TECHNIQUES

1. Croix multidirectionnelle

2. Boutons d’action

(X, Y, A, B, Noir, Blanc)

3. Bouton Vibration

4. Bouton Sensitivity

5. Levier d’accélération

progressive

6. Levier de freinage

progressif

7. Bouton Start

8. Bouton Back

9. Bouton Program

10. Voyant lumineux

11. Connecteur pour

le pédalier

12. Connecteur Xbox™

13. Pédalier progressif

14. Câble du pédalier

15. Vis de serrage

16. Système de fixation

17. Partie centrale du

support pour les

genoux

18. Parties latérales

amovibles du support

pour les genoux

TECHNICAL FEATURES

1. 8-Way D-Pad

2. Action buttons

(X, Y, A, B, Black, White)

3. Vibration button

4. Sensitivity button

5. Progressive gas lever

6. Progressive brake lever

7. Start button

8. Back button

9. Program button

10. LED

11. Pedal connector

12. Xbox™ connector

13. Progressive

pedals set

14. Pedal receptor cable

15. Clamp screw

16. Clamp

17. Laptop piece

18. Laptop removeable

wings

IMPORTANT! Before using this product, read the Xbox™video game system instruction manual

for safety, health and other information.

TABLE CLAMP SETUP

FIXATION À UNE TABLE

LAPTOP SETUP

INSTALLATION SUR LES GENOUX

IMPORTANT ! Avant d’utiliser ce produit, lisez attentivement le manuel d’utilisation de votre plate-forme

Xbox™pour les informations relatives à la sécurité, la santé et autres mises en garde.

WHEEL SETUP

Table clamp setup

1. Place the wheel on a table or flat surface.

2. Place the clamp screw (15) into the clamp (16) and then screw the clamping unit into the hole on the underside o

the wheel until firmly fixed into place. Be careful not to over-tighten the clamp to avoid damaging either the clamp

or the table.

3. Connect the pedal connector cable (11) to the pedal receptor cable (14).

4. Connect the Xbox™ connector (12) to the controller port of your console. You are now ready to play.

Laptop setup

1. Turn the wheel upside down.

2. Slowly slide the removeable wings (18) onto both sides of the laptop piece (17) until firmly fixed into place.

3. Place the clamp screw (15) into the hole in the laptop piece (17) and then screw the unit into the hole on the

underside of the wheel until firmly fixed into place. Be careful not to over-tighten the clamp to avoid damaging the

laptop piece.

4. Connect the pedal connector cable (11) to the pedal receptor cable (14).

5. Connect the Xbox™ connector (12) to the controller port of your console. You are now ready to play.

For easy storage, remove the wings (18) from the laptop piece (17) and place inside the box.

the National Association for Stock Car Auto Racing, Inc. This product is officially licensed by Microsoft Corporation. Microsoft®, Xbox™ and the Xbox™ logo are either registered

trademarks or trademarks of Microsoft Corporation in the U.S. and/or other countries and are used under license from Microsoft.

ll rights reserved. All other nationally and

internationally recognized trademarks and brand names are hereby acknowledged. Photos not binding. Contents, designs and specifications are subject to change without notice

and ma

var

from one countr

to another.

INSTALLATION DU VOLANT

Fixation à une table

1. Placez le volant sur une table ou autre surface plane.

2. Placez la vis de serrage (15) dans le système de fixation (16), puis vissez l’ensemble dans l’emplacement prévu,

sous le volant, jusqu’à ce que ce dernier soit parfaitement stable. Ne serrez pas trop fort la vis car vous risquez

d’endommager le système de fixation ou la table.

3. Reliez le câble du pédalier (14) au connecteur du volant (11).

4. Branchez le volant sur le port de la Xbox™ à l’aide du câble fourni (12). Vous êtes maintenant prêt à jouer.

Installation sur les genoux

1. Retournez le volant.

2. Faites coulisser les parties latérales amovibles (18) dans la partie centrale (17) du support pour les genoux.

3. Placez la vis de serrage (15) dans la partie centrale du support pour les genoux (17), puis vissez l’ensemble dans

l’emplacement prévu, sous le volant, jusqu’à ce que le support soit correctement positionné. Ne serrez pas trop

fort la vis car vous risquez d’endommager le support.

4. Reliez le câble du pédalier (14) au connecteur du volant (11).

5. Branchez le volant sur le port de la Xbox™ à l’aide du câble fourni (12). Vous êtes maintenant prêt à jouer.

Pour un encombrement réduit, retirez les parties latérales amovibles (18) de la partie centrale (17) du support pou

les genoux et rangez le tout dans la boîte du volant.

de National Association for Stock Car Auto Racing, Inc. Ce produit est sous licence officielle Microsoft Corporation. Microsoft®, Xbox™ et le logo Xbox™ sont des marques et/ou

marques sont des marques et/ou des marques déposées de leurs propriétaires respectifs. Photos non contractuelles. Le contenu, la conception et les spécifications son

susceptibles de changer sans préavis et de varier selon les pays.

CHANGING SENSITIVITY AND VIBRATION SETTINGS

Default settings: LED is off; Sensitivity is medium, Vibration is 100%.

Sensitivity button (4): controls sensitivity when turning the wheel. To change the default setting:

1. Press the button once: the LED turns green, and then turns off (Sensitivity = low).

2. Press the button again: the LED turns yellow, and then turns off (Sensitivity = high).

3. Press the button once more: the LED turns red, and then turns off (Sensitivity = medium).

Vibration button (3): sets the degree of vibration for the motors. To change the default setting:

1. Press the button once: the LED turns green, and then turns off (Vibration = 0%).

2. Press the button again: the LED turns yellow, and then turns off (Vibration = 50%).

3. Press the button once more: the LED button turns red, and then turns off (Vibration = 100%).

BUTTON AND AXIS PROGRAMMING – OVERVIEW

•The function of every analog button (A, B, X, Y, Black, White) can be applied to another analog button, D-Pad

direction or axis (axes include the brake and gas levers, as well as the left and right directions on the steering

wheel).

•The function of every axis can be applied to another axis, analog button or D-Pad direction.

•If a D-Pad direction is programmed onto an analog button, that analog button then becomes digital.

•If an analog button is programmed onto a D-Pad direction, that D-Pad direction remains digital.

N.B. The Start, Back, Program, Vibration and Sensitivity buttons, as well as the brake and gas pedals, cannot be

programmed.

RÉGLAGE DES PARAMÈTRES SENSIBILITÉ ET VIBRATION

Paramètres par défaut : le voyant est éteint, le niveau de sensibilité est moyen et le niveau de vibration est de 100%.

Bouton Sensitivity (4) : règle la sensibilité du volant lorsque vous tournez. Pour modifier le réglage par défaut :

1. Appuyez sur le bouton : le voyant s’allume en vert, puis s’éteint (sensibilité = faible).

2. Appuyez une deuxième fois sur le bouton : le voyant s’allume en jaune, puis s’éteint (sensibilité = élevée).

3. Appuyez une troisième fois sur le bouton : le voyant s’allume en rouge, puis s’éteint (sensibilité = moyenne).

Bouton Vibration (3) : règle le niveau de vibration des moteurs. Pour modifier le réglage par défaut :

1. Appuyez sur le bouton : le voyant s’allume en vert, puis s’éteint (vibration = 0%).

2. Appuyez une deuxième fois sur le bouton : le voyant s’allume en jaune, puis s’éteint (vibration = 50%).

3. Appuyez une troisième fois sur le bouton : le voyant s’allume en rouge, puis s’éteint (vibration = 100%).

PROGRAMMATION DES BOUTONS ET DES AXES – INTRODUCTION

•La fonction allouée à chacun des boutons analogiques (A, B, X, Y, Noir, Blanc) peut s’appliquer à n’importe quel autre

bouton analogique, à une direction de la croix multidirectionnelle ou à un axe (les axes étant les leviers d’accélération

et de freinage, ainsi que les directions gauche et droite du volant).

•La fonction allouée à chacun des axes peut s’appliquer à n’importe quel autre axe, bouton analogique ou

direction de la croix multidirectionnelle.

•Si une direction de la croix multidirectionnelle est programmée sur un bouton analogique, ce bouton devient alors

numérique.

•Si un bouton analogique est programmé sur une direction de la croix multidirectionnelle, cette direction reste

numérique.

Remarque : les boutons Start, Back, Program, Vibration et Sensitivity, et aussi les pédales d’accélération et de frein,

ne peuvent pas être programmés.

For use with Xbox™ video game system

BUTTON AND AXIS PROGRAMMING

1. Press the Program button: the LED turns red*.

2. Press the button/axis that you wish to program elsewhere: the LED flickers red*. For axes, this means turning the

wheel all the way to the left or right, or pressing a lever all the way in.

3. Press the button/axis that you wish to program with the same function as the button/axis pressed in Step 2,

above: the LED turns green, and then turns off.

4. The button/axis pressed in Step 3 now has the same function as the button/axis pressed in Step 2.

5. The button/axis pressed in Step 2 retains its original function.

* If you do not press any other button/axis within 5 seconds, the LED will turn off and no changes will have been

made.

Example 1: Press the Program button: the LED turns red. Next, press the Bbutton: the LED flickers red. Finally,

press the Abutton: the LED turns green and then turns off. The Abutton now performs the Bbutton’s function, and

the Bbutton retains its original function.

Example 2: Press the Program button: the LED turns red. Next, press the progressive brake lever all the way in: the

LED flickers red. Finally, press the Abutton: the LED turns green and then turns off. The Abutton now performs the

brake lever’s function, and the brake lever retains its original function.

To return to the default configuration:

Hold down the Program button for more than 3 seconds: the LED will turn red during this time, and will then turn

green for 2 seconds. The default configuration is restored.

www.nascar.com

PROGRAMMATION DES BOUTONS ET DES AXES

1. Appuyez sur le bouton Program : le voyant s’allume en rouge*.

2. Sélectionnez le bouton ou l’axe émulant la fonction que vous souhaitez programmer sur un autre bouton ou axe :

le voyant rouge clignote*. Sélectionner un axe signifie : tourner le volant à gauche ou à droite, ou actionner un

levier.

3. Sélectionnez le bouton ou l’axe sur lequel vous souhaitez programmer la fonction choisie à l’étape 2 : le voyan

devient vert, puis s’éteint.

4. Le bouton ou l’axe dernièrement sélectionné (étape 3) émule désormais la même fonction que le bouton ou l’axe

sélectionné à l’étape 2.

5. Le bouton ou l’axe sélectionné à l’étape 2 conserve sa fonction d’origine.

*Si vous n’appuyez pas sur un autre bouton ou axe dans les 5 secondes, le voyant s’éteint et aucune modification

n’est prise en compte.

Exemple 1 : Appuyez sur le bouton Program : le voyant s’allume en rouge. Appuyez ensuite sur le bouton B: le

voyant rouge clignote. Enfin, appuyez sur le bouton A: le voyant devient vert, puis s’éteint. Le bouton Aeffectue

désormais l’action du bouton Bet le bouton Bconserve sa fonction d’origine.

Exemple 2 : Appuyez sur le bouton Program : le voyant s’allume en rouge. Actionnez ensuite le levier de freinage

progressif : le voyant rouge clignote. Enfin, appuyez sur le bouton A: le voyant devient vert, puis s’éteint. Le

bouton Aeffectue désormais l’action du levier de freinage et le levier conserve sa fonction d’origine.

Pour rétablir la configuration par défaut :

Maintenez le bouton Program enfoncé pendant plus de 3 secondes : le voyant s’allume en rouge, puis devient ver

pendant 2 secondes. La configuration par défaut est restaurée.

www.nascar.com

Pour plates-formes Xbox™

Table des matières

Autres manuels Thrustmaster Manettes de jeux vidéo

Thrustmaster

Thrustmaster eSwap Pro Manuel utilisateur

Thrustmaster

Thrustmaster T100 Force Feedback Manuel utilisateur

Thrustmaster

Thrustmaster T.FLIGHT STICK X Manuel utilisateur

Thrustmaster

Thrustmaster FireStorm Instructions d'utilisation

Thrustmaster

Thrustmaster TCA Sidestick Airbus Edition Manuel utilisateur

Thrustmaster

Thrustmaster Ferrari F1 Wheel Add-on Manuel utilisateur

Thrustmaster

Thrustmaster T80 Ferrari 488 GTB Edition Manuel utilisateur

Thrustmaster

Thrustmaster HOTAS WARTHOG Instructions d'utilisation

Thrustmaster

Thrustmaster ferrari 458 spider Manuel utilisateur

Thrustmaster

Thrustmaster TH8A Manuel utilisateur

Thrustmaster

Thrustmaster TS-XW RACER Sparco P310 Competition Mod Manuel utilisateur

Thrustmaster

Thrustmaster 360 Modena Force GT Manuel utilisateur

Thrustmaster

Thrustmaster GPX LightBack Manuel utilisateur

Thrustmaster

Thrustmaster Ferrari Racing Wheel Red Legend Edition Manuel utilisateur

Thrustmaster

Thrustmaster FORZA MOTORSPORT 5 Manuel utilisateur

Thrustmaster

Thrustmaster F/A-18C HORNET Manuel utilisateur

Thrustmaster

Thrustmaster Alcantara Edition 599XX EVO 30 Manuel utilisateur

Thrustmaster

Thrustmaster T-WIRELESS 3-IN-1 RUMBLE FORCE Manuel utilisateur

Thrustmaster

Thrustmaster GT Cockpit 458 Manuel utilisateur

Thrustmaster

Thrustmaster eSwapX 2 PRO Manuel utilisateur

Thrustmaster

Thrustmaster T-WIRELESS 3-IN-1 RUMBLE FORCE Manuel utilisateur

Thrustmaster

Thrustmaster T500RS Manuel utilisateur

Thrustmaster

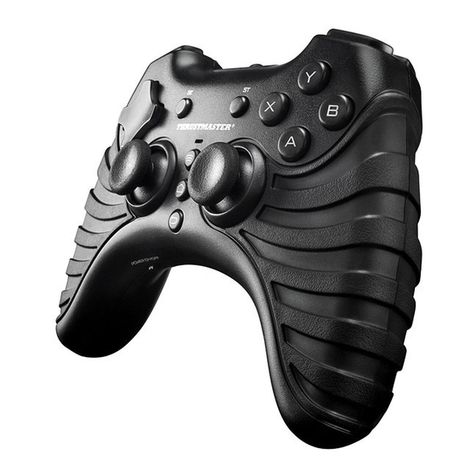

Thrustmaster Score-A Manuel utilisateur

Thrustmaster

Thrustmaster T80 Ferrari 488GTB Edition Manuel utilisateur

Manuels Manettes de jeux vidéo populaires d'autres marques

Wasp

Wasp SL-6610 Manuel utilisateur

JKG

JKG JKG2022A Manuel utilisateur

Marvo

Marvo MG08 Manuel utilisateur

Belkin

Belkin F8GBPC001 Manuel utilisateur

GameSir

GameSir Z2 Manuel utilisateur

Laser

Laser PCO-AGAMEC-BK Manuel utilisateur

Cortex

Cortex VEXnet Manuel utilisateur

Gioteck

Gioteck HF-1 Manuel utilisateur

Nacon

Nacon DAIJA ARCADE STICK Manuel utilisateur

SHAKS

SHAKS S1+ Manuel utilisateur

YCCTEAM

YCCTEAM Joy Con Manuel utilisateur

Hyperkin

Hyperkin Smartboy Manuel utilisateur

Nerf

Nerf DuraGrip Manuel utilisateur

MoveMaster

MoveMaster MoveMaster Manuel utilisateur

WinWing

WinWing Super Libra J1 Manuel utilisateur

ECCI

ECCI Trackstar 6000 Series Manuel utilisateur

Logitech

Logitech 963291-0403 - Attack 3 Joystick Manuel utilisateur

Pelican

Pelican Afterglow PL-678 Manuel utilisateur
