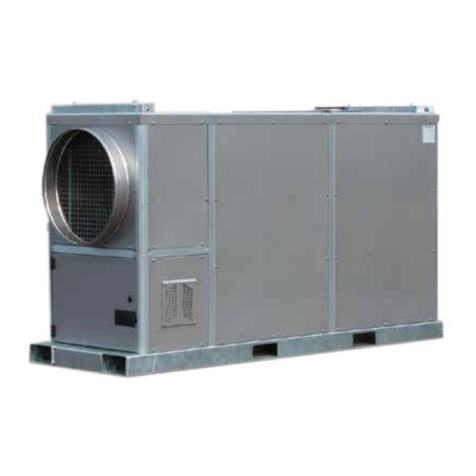

IMAC 1200/1500/2000EC
NEDERLANDS
IMAC 2000 S 40.20.927 - rev. 06 - 2011 7
Nederlands
2.4 Hoofdcomponenten brander (Fig. 6)
A Resetknop branderautomaat (ook te resetten
vanaf bedieningspaneel schakelkast)
B Branderautomaat
C Magneetklep
D Fotocel
E Branderkop met ventilator, verstuiver,
elektroden en stuwplaat
F Brandermotor
G Brandstofpomp
H Ontsteektrafo
2.5 Bedieningspaneel (Fig. 7)
A Controlelamp blauw: Ventilator draait
B Controlelamp wit: Paneel onder spanning
C Controlelamp oranje: Brander is in bedrijf
D Urenteller
E Digitale thermostaat
F Drukknop met controlelamp rood: Brander
reset
G Controlelamp rood: Overbelasting ventilator
H Deurslot
I Controlelamp rood: Hoge temperatuur
J Draaischakelaar voor ventilator en brander:
- 0: De heteluchtkachel is uitgeschakeld
-1: De ventilator draait continue
- 2: Branderstand, de ventilator start na
verloop van tijd automatisch op.
-3:De ventilator draait continue, brander
in
2.6 Digitale thermostaat
De digitale thermostaat (E) heeft drie functies:
• Ventilator thermostaat:
De thermostaat schakelt de hoofdventilator in
zodra de heteluchtkachel de ingestelde
temperatuur heeft bereikt.
Na het uitschakelen van de heteluchtkachel,
blijft de ventilator nog draaien. De ventilator
koelt de heteluchtkachel om schade door
oververhitting te voorkomen. De ventilator
stopt automatisch.
• Brander thermostaat:
De thermostaat stopt de brander zodra de
temperatuur van de warme lucht te hoog
wordt.
Als de luchttemperatuur voldoende gedaald
is, schakelt de thermostaat de brander weer
in.
• Maximaal thermostaat:
De maximaal thermostaat schakelt de
heteluchtkachel volledig uit als er een
overhittingsprobleem in de heteluchtkachel
is. De brander kan niet opnieuw worden
ingeschakeld voordat de thermostaat is
gereset door twee seconden de U-toets in te
drukken.
2.7 Accessoires
• Brandstoftank
• Thermostaat voor ruimtetemperatuur
• Lucht transportslang (diameter 600 mm)
• Verse lucht aansluiting voor de brander.
3 VOORBEREIDINGEN
3.1 Verpakking verwijderen
1. Verwijder de verpakking van de
heteluchtkachel.
2. Hijs de heteluchtluchtkachel voor transport
naar de plaats van gebruik.
3.2 Installatie
1. Zorg ervoor dat de heteluchtkachel
horizontaal staat.
2. Sluit de brandstoftoevoer aan op het
brandstoffilter (A) van de heteluchtkachel, zie
fig. 8.
3. Vul de tank met brandstof.
4. Zorg dat er voldoende afstand is tussen de
muur en de luchtinlaat. De minimale afstand
is 1 m.
5. Zorg ervoor dat de verwarmde lucht
ongehinderd kan doorstromen. De minimale
afstand tussen de uitlaat en een obstakel
moet 5 m zijn.
6. Controleer de ventilatie-oppervlakte: per kW
is een oppervlakte van 25 cm2nodig.
7. Controleer de aansluiting van de
ruimtethermostaat.
VOORZICHTIG
Werk altijd volgens de lokaal geldende
normen en richtlijnen.
VOORZICHTIG
Hijs de heteluchtkachel volgens de
instructies (fig. 2).
VOORZICHTIG
Gebruik alleen dieselolie.
Voorzichtig
• Dieselolie heeft de neiging dikker te
worden bij lage temperaturen.
Hierdoor kunnen de filters verstopt
raken. Voeg maximaal 15%
petroleum aan de brandstof toe bij
temperaturen lager dan -5 °C, of
zorg dat de brandstof vorstvrij is, of
gebruik de (optionele)
tankverwarming.
• Plaats de tank niet in de warme
luchtstroom.
