EBS 8ML

Serialnummer

HE.16105_A © 03/2015 1

EBS 8ML

WORK SERVICE DON´T DO General

safety rules

60745-1 

EN 50110

Li-Ion

10.8V

PRESS

15 min.

20 sec/5Hz

page 7

RESTART

St/Cu/Al | Ø 8 mm max.

σ= 1260 N/mm² max.

HE.16105_A © 03/2015 2

EBS 8ML

WORK SERVICE DON´T DO General

safety rules

1 2 3

HE.16103

OIL

batch# e.g. 304711

datecode e.g. G = 2013; N = Jan.

consecutive# e.g. „142“ = tool # 142

datecode

Year Code Month Code Month Code

2013 G Jan. N July V

2014 H Feb. P Aug. W

2015 J Mar. Q Sept. X

2016 K Apr. R Oct. Y

2017 L May S Nov. Z

2018 M June T Dec. 1



MAIL TO:

WEEE-Abholung@

Klauke.Textron.com

HE.7040_D

Achtung: Schneidgefahr!

Caution: Sharp blades!

HE.16104

EBS8ML

Bolt cutter

Ø 8 mm

10,8 V DC

299

79 38

Auf dem Knapp 46

D-42855

Remscheid

304711

142

SAFETY

2 years or

10.000 cycles

HE.16105_A © 03/2015 3

EBS 8ML

WORK SERVICE DON´T DO General

safety rules

PRESS

CLICK



2 x

100%

75%

50%

25%

PRESS

Li-Ion

10.8V

PRESS



CLICK

HE.16105_A © 03/2015 4

EBS 8ML

WORK SERVICE DON´T DO General

safety rules

PRESS

on / off

PRESS

HE.16105_A © 03/2015 5

EBS 8ML

WORK SERVICE DON´T DO General

safety rules

RAML1

40 min.

LGML1

230V

~50-60Hz

10,8V

350 g



LGML1:

230 V

~ 50 - 60 Hz



HE.15563_E

LGML1

Li-Ion Charger

Made in Czech Republic

Input: 230V 50-60 Hz 35W

Output: 10.8 V 21.6W

Charge current: 2.0 A

Charging:

0°- 40°C

RoHS

COMPLIANT

RAML1

Li-Ion Battery

Made in China

10.8V 1.5 Ah 16.2 Wh

Li-Ion 3IXR18/65 Rechargeable

IEC 62133 UN 38.3

HE.16023_B

HE.16105_A © 03/2015

EBS 8ML

LGML1

Li-Ion Charger

HE.15552_B

D GB F E

Ladeprozess beginnt Charger is charging Batterie en charge Cargando

Akku ist vollgeladen Battery is fully charged Charge complete Bateria cargada completamente

Akku ist defekt Battery is defect Batterie défectueuse Bateria defectuosa

Akku ist zu heiß oder zu kalt Battery is too hot or too cold Batterie trop chaude ou trop froide La bateria está demasiado

caliente o fría

Ladegerät ist am Stromnetz ange-

schlossen und ladebereit Charger is connected with the

mains socket and ready to charge. Chargeur branché à la prise de

courant prêt à être chargé. El cargador está conectado a la

red y listo para cargar

Ladegerät ist defekt Charger is defect Chargeur défectueux Cargador defectuoso

Achtung (1. + 2.)

Bitte beachten Sie, dass der Akku

aus dem Ladeschacht entnommen

werden muß, wenn das Ladegerät

nicht am Netz angeschlossen ist.

Ansonsten wird der Akku tiefent-

laden!

Attention (1. + 2.)

Please remove the Battery out of

the charging slot if the charger is

not plugged into the socket. Failing

to do so might results in destroying

the battery by deep discharge!

Attention (1. + 2.)

Sortir la batterie du chargeur si

the chargeur n‘est pas branché à

la prise de courant. Ceci pourrait

endomager la baterrie avec chutte

de la charge!

Atención (1. + 2.)

Por favor tenga en cuenta de

quitar la batería de la base de

carga cuando el cargador no

esté conectado a la red. De lo

contrario la batería sufrirá una

descarga intensa.

P NL RUS PL

O carregador está em carga laadproces begint Идет процесс зарядки Ładowanie zaczęte

A bateria está completamente

carregada Accu is vol geladen Аккумулятор полностью заряжен Akumulator naładowany w pełni

A bateria está com defeito Accu is defect Аккумулятор поврежден Akumulator jest uszkodzony

A bateria está demasiado quente

ou fria Accu is te heet of te koud Аккумулятор очень горячий или

холодный

Akumulator jest za gorący lub

za zimny

O carregador está ligado à corrente

e pronto a carregar lader is aangesloten aan het

stromnet en klaar om te laden Зарядное устройство подключено

ксети иготово кзарядке

Ładowarka jest podłączona do

sieci i gotowa do pracy

O carregador está com defeito lader is defect Зарядное устройство повреждено Ładowarka jest uszkodzona

Atençao (1. + 2.)

Tenha em atenção que a bateria

deve ser retirada do carregador

quando não estiver ligado à corren-

te. Se não o ﬁzer pode resultar na

destruição da bateria por descarga

intensa!

Opgelet (1.+2.)

Aub de accu uit de ladesleuf

verwijderen als de lader niet aan

het stromnet is aangesloten. Als

niet kann het tot een diepontlading

van de accu komen

Внимание (1 + 2)

Обратите внимание, что

аккумулятор нужно извлекать

из зарядного устройства только

если зарядное устройство

отключено от сети. Впротивном

случае может произойти полная

разрядка аккумулятора.

Uwaga (1 + 2)

Proszępamietać, że akumulator

musi byćusuniety ze złącza

ładowarki w chwili, gdy nie

jest ona podłączona do sieci.

Inaczej akumulator może ulec

głębokiemu rozładowaniu.

HE.16105_A © 03/2015

EBS 8ML

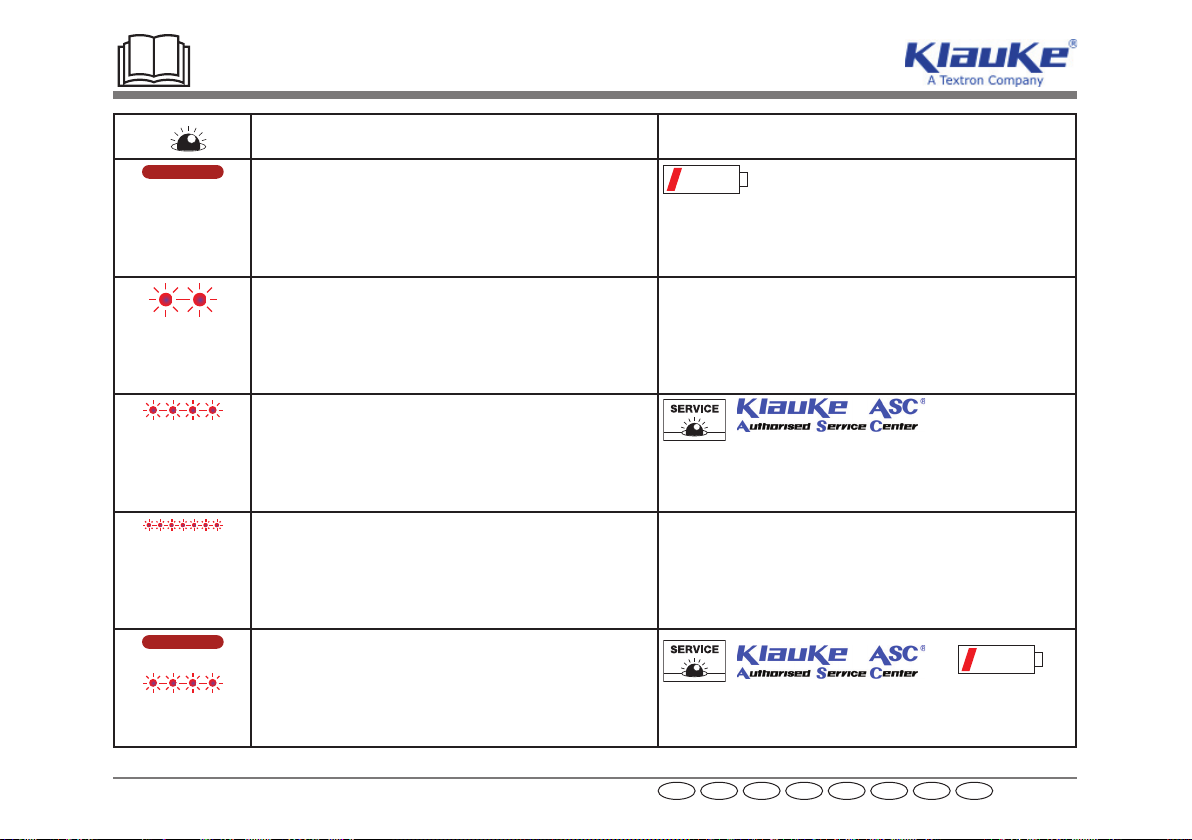

Wann/When/Quand/Quando/cuándo/Wanneer/Когда

это происходит/Kiedy

Warum/Why/Pourqui/Porquê/¿por qué?/Waarom/

Причина/Dlaczego

20 sec

nach Arbeitsvorgang/after working cycle

après opération de travail

Después del proceso de trabajo

após o processo de trabalho

na bedrijfscyclus

после цикла опрессовки

po zakończeniu pracy

2 x

nach Einsetzen des Akkus/after inserting the battery

après mise en place de l’accumulateur

Después de insertar la batería

após inserir a bateria

na het plaatsen van de accu

при установке аккумулятора

przy włożeniu akumulatora

Selbsttest/Self check

autocontrôle

Auto-test

Autoteste

zelftest

Проверка инструмента

autotest

20 sec/2Hz

nach Arbeitsvorgang/after working cycle

après opération de travail

Después del proceso de trabajo

após o processo de trabalho

na bedrijfscyclus

после цикла опрессовки

po zakończeniu pracy

20 sec/5Hz

während der Übertemperatur/while exceeding the temp. limit

pendant surchauffe

en caso de temperatura excesiva

durante a temperatura excessiva

tijdens te hoge temperatuur

при высокой температуре внутри корпуса

w czasie nadmiernej temperatury

Werkzeug zu heiß/Unit too hot

outil surchauffé

Herramienta demasiado caliente

ferramenta demasiado quente

gereedschap te heet

Перегрев инструмента

narzędzie za gorące

20 sec

20 sec/2Hz

nach Arbeitsvorgang/after working cycle

après opération de travail

Después del proceso de trabajo

após o processo de trabalho

na bedrijfscyclus

после цикла опрессовки

po zakończeniu pracy

D GB F NLE P RUS PL

HE.16105_A © 03/2015

EBS 8ML

D GB F E P NL RUS PL

Gewicht (inkl. Akku):

Weight (incl. battery):

Poids (batterie incl.):

Peso (incluida bateria):

~ 1,34 kg

Akkukapazität:

Battery capacity:

Capacité batterie:

Capacidad de la batería:

1,5 Ah, Li-Ion

(RAML1)

Peso (incluído bateria):

Gewicht (incl accu)

Вес (саккумулятором)

Waga (z aku.)

~ 1,34 kg

прим. 1.34 кг

Capacidade da bateria

Accu capaciteit

Емкость аккумулятора

Pojemność akumulatora:

1,5 Ah, Li-Ion

(RAML1)

Schneidkraft:

Cutting force:

Force de coupe:

Fuerza de corte:

15 kN

Akku-Ladezeit:

Charging time:

Temps de charge:

Tiempo de carga:

40 min.

(RAML1)

força de corte

Knipkracht

Усилие резания:

Siła tnąca:

15 kN

Tempo de carregamento da bateria

Accu laadtijd

Время зарядки

Czas ładowania akumulatora:

40 min. (RAML1)

прим. 40 мин

(RAML1)

Umgebungstemp.:

Environmental temp.:

Temperature ambiant:

Temperatura de ambiente:

-10°C

+40°C

Akkuspannung:

Battery voltage:

Tension batterie:

Voltaje de la batería:

10,8 V

Temperatura ambiente

Omgevingstemperatur

Температура окр. среды

Temperatura otoczenia:

-10°C

+40°C

Tensão da bateria

Accu spanning

Напряжение аккумулятора

Napięcie akumulatora:

10,8 V

10.8 В

Schutzklasse:

Protection class:

- F - :

- E - :

IP 2X

- P - :

- NL - :

- RUS - :

- PL - :

IP 2X

Schneidzeit:

Cutting time:

Temps de sectionnement:

Tiempo de Cortar:

1 s

Tempo de corte

Perstijd

Время опрессовки

Czas zaprasowywania:

1 s

Schnitte pro Akku:

Cuts per battery:

Autonomie/batterie:

Número de cortes por pila:

~300 Schnitte (Ø 5 mm)

~300 cuts (Ø 5 mm)

~300 coupes (Ø 5 mm)

~300 de corte (Ø 5 mm)

Cortes por bateria:

Autonomie:

Количество резаний на одну

зарядку аккум-ра:

Ilość cięć na akumulator:

cerca de 300 cortes (Ø 5 mm)

~300 snijdingen (Ø 5 mm)

ок. 300 отрезаний (Ø 5 mm)

ok. 300 cięć (Ø 5 mm)

Schalldruckpegel:

Sound level:

Niveau acoustique:

Nivel de presión sonora:

< 70 dB (A) in 1m Abstand

< 70 dB (A) in 1m distance

< 70 dB (A) à une distance de 1m

< 70 dB (A) a una distancia de 1m

Nivel sonoro

Klank niveau

Уровень шума

Natężenie hałasu:

< 70 dB (A) a uma distância de 1m

< 70 dB (A) in 1m afstand

< 70 dB (A) на расстоянии 1 м

< 70dB (A) w odległości 1m

Vibrationen:

Vibrations:

Vibraciones:

< 2,5 m/s² (gewichteter

Effektivwert der Beschleunigung)

<2,5 m/s² (Valor eﬁcaz 1)

ponderado de aceleración) 2)

Vibrações

Vibraties

Вибрации

Wibracje:

< 2,5 m/s² (o valor eﬁcaz ponderado de aceleração)

< 2,5 m/s²

< 2,5 m/s² (pomiar rzeczywisty)

1) Kann vom tatsächlichen Wert abweichen, abhängig von der Benutzung

2) DIN EN 60745-1

ASC10/2014 1

ASC

DEUTSCHLAND

Klauke Remscheid

Mr. Michael Radtke

Auf dem Knapp 46

42855 Remscheid (Germany)

0049- 2191/907-222

0049- 2191/907-243

[email protected]

FRANKREICH

Klauke France

Mr. Daniel Berrar

16, Rue Saint-Louis

Z.I. Actisud

57150 Creutzwald (France)

0033-3-87298470

0033-3-87298479

[email protected]

GROSSBRITANNIEN

Klauke UK Ltd.

Mr. Maurice Garrod

Hillside Road East

Bungay

Suffolk, NR35 1JX (UK)

0044-1986-891513

0044-1986-896132

[email protected]

ISRAEL

Shay A.U., Ltd.

Mr. Shay

Ind. Zone Kiriat Arieh

Embar Street 23/25

P.O. BOX 10049

49222 Petach Tikva (Israel)

00972-3-9233601

00972-3-9234601

ilans@uriel-shay.com

ITALIEN

CO.ME.T. OFFICINE SRL

Divisione Utensili

Mr. Roberto Aleotti

Via Castelfranco n. 46

40017 San Giovanni in Persiceto –

Fraz. Tivoli (BO) (Italy)

0039-051-6878736

0039-051-799902

tools@ofﬁcinecomet.com

NIEDERLANDE

H.K. Electric B.V.

Mr. Mike Vringer

De Steegen 5-7

5321 JZ Hedel (Netherlands)

0031-73-5997599

0031-73-5997590

[email protected]

ÖSTERREICH

Klauke Handelsgesellschaft mbH

Mr. Alexander Riegler

Ared-Str. 7 TOP3

2544 Leobersdorf (Austria)

0043-2256-62925

0043-2256-62930

atofﬁ[email protected]

POLEN

Despol Techniki

Montazowe Sp z o.o.

Mr. Jaworski

ul. Podgorska 3

02-921 Warszawa (Poland)

0048-22-6428570

0048-22-6420505

[email protected]

PORTUGAL

Palissy Galvani

Electricidade S.A.

Ms. Anna Pereira

Complexo Industr. da Granja, Pav. A8,

Granja-2625-607 Vialonga (Portugal)

00351-21-3223400

00351-21-3223410

[email protected]

SLOWENIEN

Isaria d. o.o.

Ms. Zorz

Proizvdnja in trgovina Cece 2a

1420 Trbovlje (Slovenia)

00386-356-31800

00386-356-31802

[email protected]

SERBIEN

Nidas d.o.o.

Mr. Misailovic

Majke Kujundzic 7

11000 Beograd (Serbia)

00381-2417-714

00381-2417-715

[email protected]

SPANIEN/ANDORRA

Textron Iberia S.L.

Mr. Ciborro

C/Severo Ochoa N. 4

Nave 15

28521 Rivas-Vaciamadrid

Madrid (Spain)

0034-917518203

0034-917518195

[email protected]

FINNLAND

CableX oy

Mr. Reijo Karlsson

Kärsämäentie 23

20360 Turku (Finland)

00358-2-8800020

00358-2-8800021

reijo.karlsson@cablex.ﬁ

SÜDARFIKA

Eberhardt Martin CC

Mr. Roger Martin

55 Evelyn Street

Newlands Johannesburg

(South Africa)

Post point Delarey 2114

0027-11-2880000

0027-11-6732043

[email protected]

TSCHECHISCHE REPUBLIK/

SLOVAKEI

Klauke Slovakia s.r.o.

Mr. Martin Leginus

Nabrezie Oravy 2711

02601 Dolny Kubin (Slovakia)

00421-43-58323-11

00421-43-58323-34

[email protected]

SCHWEIZ

Ferratec AG

Mr. Bürgisser

Großmattstr. 19

CH-8964 Rudolfstetten (Switzerland)

0041-56-6492121

0041-56-6492141

[email protected]

AUSTRALIEN

(regional)

The Energy Network PTY LT

Mr. Paul Greenough

65 Wentworth Place

Banyo, QLD 4014 (Australia)

0061-732128999

0061-732128998

[email protected]

(regional)

The Energy Network PTY LT

Mr. Ivan.Haene

4/15 Baile Road

Canning Vale, WA 6155 (Australia)

0061-400029026

0061-892564075

[email protected]

(regional)

Parks Hydraulic Service

Mr. Greg Maher

11 – 13 Duke street

Abbotsford, Vic 3067 (Australia)

0061-3-94292072

0061-3-94297199

[email protected]

NEUSEELAND

Jonel Hydraulics Ltd.

Mr. George Pavletich

7 Blackburn Road

East Tamaki Aukland (New Zealand)

0064-9-2749294

0064-9-27308231

[email protected]

SOUTH KOREA

KESCO Co. Ltd

Mr. TSOH

2-1608, ACE HiTech City, 54-66

Mullae-Dong; Youngdeungpo-Gu

Seoul 150-093 (South Korea)

0082-2-261409-89

0082-2-261409-66

[email protected]

VOLKSREP. CHINA

(regional)

Hangzhou Beta Eqipment

Manufacture Co., Ltd

Mr. Fu Li Bin

No. 308 Shiqiao Rd.

Hangzhou, 31009 (China)

0086-571-88151096

0086-571-88151096

bt-ﬂ[email protected]

(regional)

Shanghai Huasai Traiding Co. Ltd

Mr. Bao Jun

255 Xinjinqiao Road # 729,

Pudong New Area,

Shanghai , 200233 (China)

0086-21-688636015265 8823

0086-21 50189233-8004

sherry[email protected]

(regional)

Guangzhou Xueqin Electrical

Appliance Trading Co. Ltd

Mr. Luo Yu Tang

RM B08 Floor 7th,

Huifeng Building, No.75 Xianlie Rd.

Guangdong , 510095 (China)

0086-20-87323432

0086-20-87327792

[email protected]

(regional)

Beijing Black Hawk Hydraulic

Equipment Service Co. Ltd.

Mr. Song Jun Lin

No. 10 building xiaoguandongli

chanyang Beijing, 100028 (China)

0086-10-64912283

0086-10-64924369

[email protected]

(regional)

Chengdu Taidi Trading Co. Ltd

Mr. Zhang Hao

Rm 618

No. 15’ South Yulin Road Chengdu

City

Chengdu Schuan, 100028 (China)

0086-28-85592749

0086-28-85595948

[email protected]

SCHWEDEN

AGB Service AB

Mr. Anders Bennarsten

Flottilvägen 22

SE-39241Kalmar (Sweden)

0046-480-28174

0046-480-28165

[email protected]

AGB Service AB

Mr. Anders Bennarsten

Rosstigen 2

SE-169 53 Solna (Sweden)

0046-8202245

0046-707550145

[email protected]

NORWEGEN

Proxll

Mr. Odd Einar S. Greipsland

Malerhaugvn. 25

P.O. Box 6730 Etterstad

N-0609 Oslo (Norway)

0047-22088100

0047-22088101

odd.einar[email protected]

UNGARN

Trend Elektro

Mr. Istvan Imrik

2049 Diósd HUNGARY

PetöﬁSándor utca 27 – 29 (Hungary)

0036-23545-140

0036-23545-141

[email protected]

TÜRKEI

Kardes Elektrik Sanayi ve Ticaret A.S.

Mr. Emircan Aktas

Eski Londra Asfalti No. 6

34630 Besyol-Sefaköy-

Istanbul (Turkey)

0090-212-6249204

0090-212-5924810

[email protected]

RUSSLAND

Unit Mark Pro

Mr. Alexander Tarasov

109147 Moscow

Marksistskaya 34, bldg 10 (Russia)

007-495-7480747

007-495-7483735

[email protected]

Autres manuels Textron Outils de sertissage

Textron

Textron Greenlee Gator E12CCXLT Manuel utilisateur

Textron

Textron Greenlee GATOR EK622L Manuel utilisateur

Textron

Textron Klauke EK 60 VP-L Manuel utilisateur

Textron

Textron Klauke ESG 55CL Manuel utilisateur

Textron

Textron Klauke EK 425CL Manuel utilisateur

Textron

Textron Greenlee EK6FTLX Manuel utilisateur

Textron

Textron GREENLINE GATOR EK6IDL Manuel utilisateur

Textron

Textron GREENLEE GATOR EK1240LT/X Manuel utilisateur

Textron

Textron Klauke K 57/2 Manuel utilisateur

Textron

Textron Greenlee GATOR EK1240LX Manuel utilisateur

Textron

Textron Greenlee LP6 GMA Series Manuel utilisateur

Textron

Textron GREENLEE EK1230LX Manuel utilisateur

Textron

Textron Greenlee HK12ID Manuel utilisateur

Textron

Textron Greenlee GATOR EK1550FLX Manuel utilisateur

Textron

Textron Klauke MAP219CFM Manuel utilisateur

Textron

Textron Greenlee GATOR EK210L230 Manuel utilisateur

Textron

Textron Greenlee GATOR EK410L Manuel utilisateur

Textron

Textron Greenlee GATOR EK210L Manuel utilisateur

Textron

Textron GREENLEE GATOR EK06ATL Manuel utilisateur

Textron

Textron Greenlee EK622PLT Manuel utilisateur

Textron

Textron GREENLEE K05-1GL Manuel utilisateur

Textron

Textron Klauke K2B Manuel utilisateur

Textron

Textron Greenlee EK50ML Manuel utilisateur

Textron

Textron Klauke MAP215CFB Manuel utilisateur

Manuels Outils de sertissage populaires d'autres marques

Panduit

Panduit CT-1000 Guide de l'administrateur

JST

JST CS 10 Manuel utilisateur

molex

molex 63811-5100 Manuel utilisateur

Danfoss

Danfoss ET4200 Manuel utilisateur

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manuel utilisateur

TE Connectivity

TE Connectivity 2063528-1 Manuel utilisateur

molex

molex 63825-3000 Manuel utilisateur

Tyco Electronics

Tyco Electronics 69156-1 Manuel utilisateur

CRH

CRH CRL CBLHCT1 Manuel utilisateur

Emerson

Emerson Klauke ES 105CFM Manuel utilisateur

KIMBALL MIDWEST

KIMBALL MIDWEST 27-798 Mode d’emploi

Danfoss

Danfoss ET4350 Manuel utilisateur

Milwaukee

Milwaukee M18 Manuel utilisateur

HOGERT

HOGERT HT1P169 Manuel utilisateur

Tyco Electronics

Tyco Electronics 90035-3 Manuel utilisateur

Emerson

Emerson Klauke ES 20RMCCFB Manuel utilisateur

Continental Refrigerator

Continental Refrigerator PC150HD Manuel utilisateur

TE Connectivity

TE Connectivity ERGOCRIMP 1-1579001-3 Manuel utilisateur
