Televes 1335 Manuel utilisateur

RED

220 Vac

RED

220 Vac

ANTENA

EXTERIOR

ANTENA

EXTERIOR

Conexion

de la antena.

Conexão

da antena.

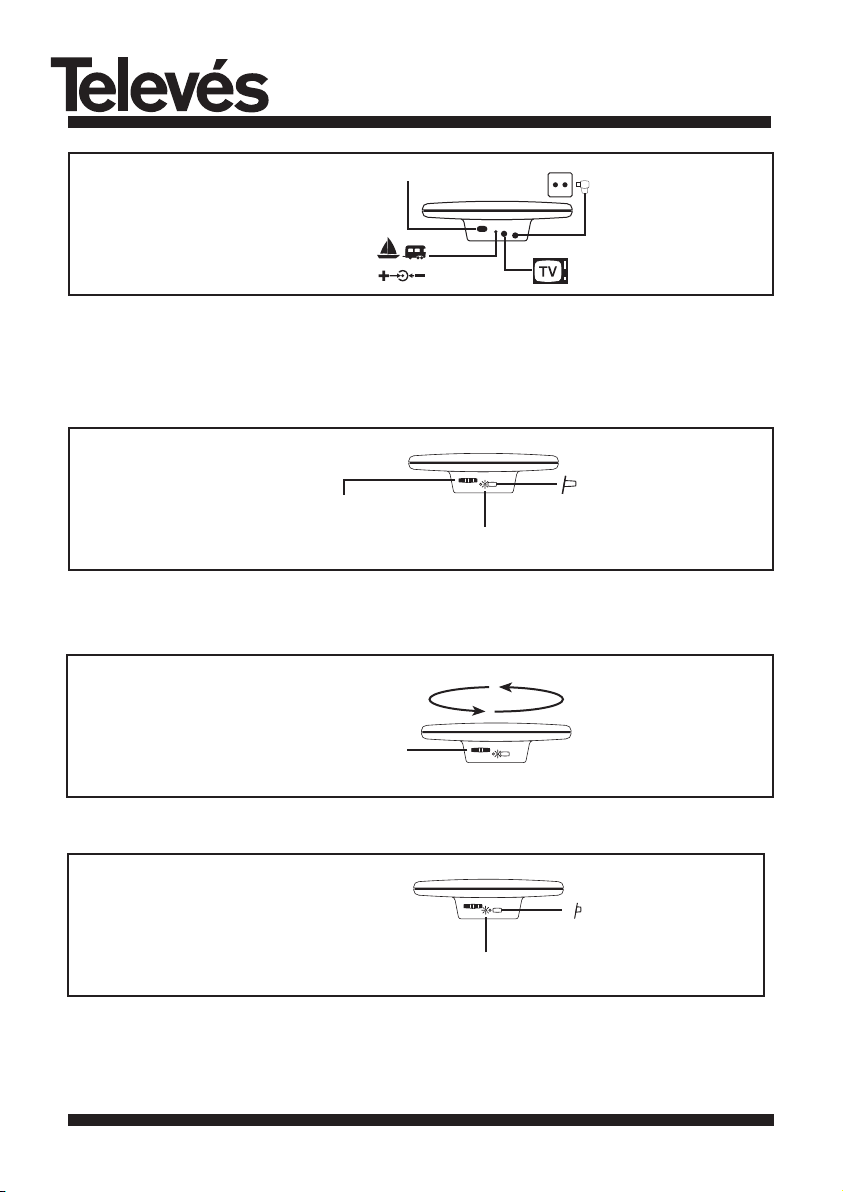

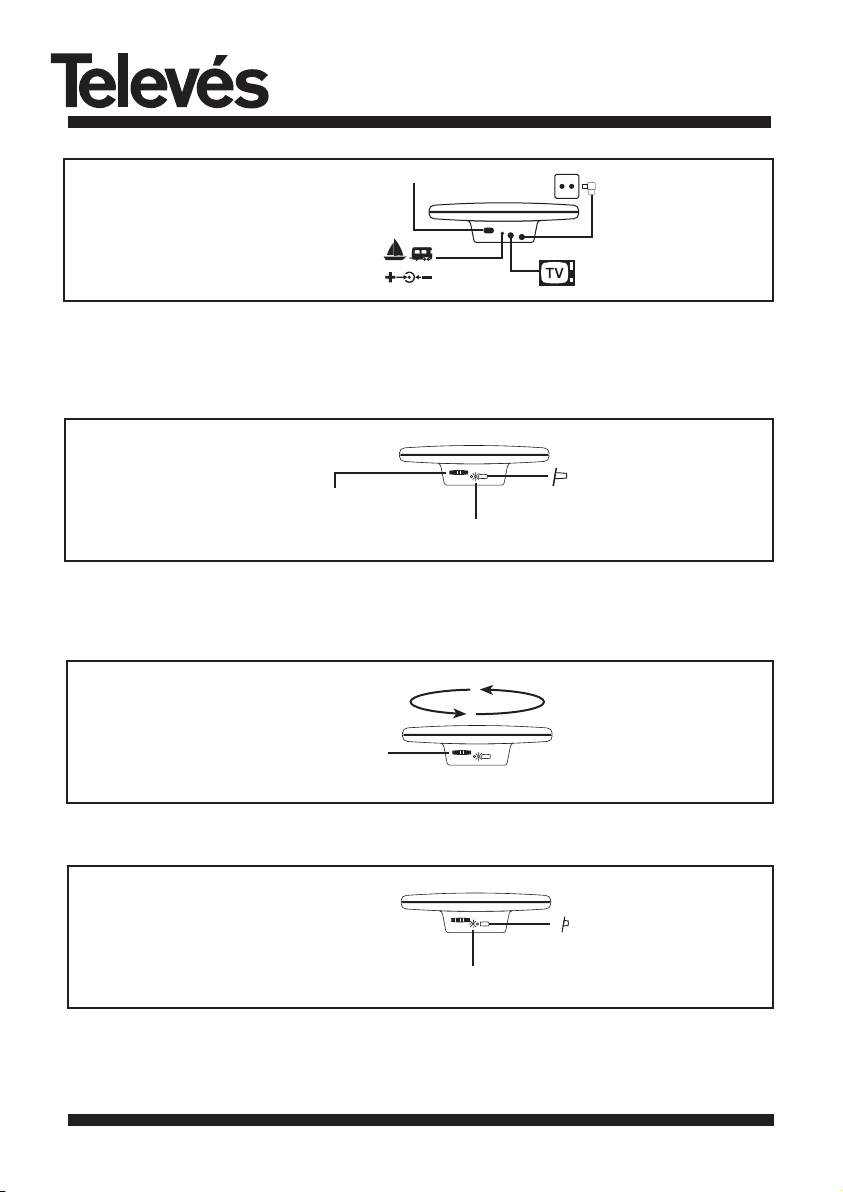

Conecte la antena electrónica a la red, al televisor y a la antena exterior, si la hay.

En el caso de no disponer de tensión de red (barco, caravanas,...), conecte la entrada 12V IN a la

batería.

Ligue a antena electrónica a 220V (rede eléctrica), ao televisor e à antena exterior, se houver.No

caso de não dispôr de 220V (barco, caravana,...), ligue aos 12V da bateria.

PULSADOR

HACIA

FUERA.

BOTÃO

PARA FORA.

LED ENCENDIDO

LED ACESO

REGULADOR DE

LA AMPLIFICACIÓN

REGULAÇÃO DE

AMPLIFICAÇÃO.

Antena interior

sin

antena exterior.

Antena interior

sem

antena exterior.

En esta posición, la antena procesa la señal que recibe y corta el paso de la señal de la antena

exterior.

Nesta posição, a antena processa o sinal que recebe e corta a passagem do sinal da antena exte-

rior.

REGULADOR DE

LA AMPLIFICACIÓN

REGULAÇÃO DE

AMPLIFICAÇÃO.

ORIENTACIÓN UHF.

ORIENTAÇÃO. UHF.

GIRO DEL

PLATILLO

ROTAÇÃO

DO PRATO.

Antena Interior

Antena Interio

Oriente para la señal de UHF, girando el platillo móvil.

Oriente para o sinal de UHF, rodando o prato móvel.

PULSADOR

HACIA

DENTRO.

BOTÃO

PARA

DENTRO.

Antena exterior

sin

antena interior.

Antena exterior

sem

antena interior.

LED ENCENDIDO

LED ACESO

En esta posición la antena permite únicamente el paso de la señal de la antena exterior sin proce-

sarla.

Nesta posição, a antena permite apenas a passagem do sinal proviniente da antena exterior, sem o

processar.

Antena

TURBOT UHF

Ref. 1335

This electronic antenna must be connected to the network, to the TV set and to the outdoor anten-

na, in the event one is already installed. In the event there is no network power, l.e. when used on

boats, caravans, etc., a 12 Vdc should be connected to the antenna via a fused line.

Connecter l'antena électronique au secteur, au téléviseur et à l'antenne extérieure, s'il y en a. Dans

le cas ou le secteur n'est pas disponible(bateau, caravane,...) connecter l'entrée 12 V IN à la batte-

rie.

In this position, the antenna porcesses the signal received and rejects the signal coming from the

outdoor antenna.

Dans cette position, l'antenne amplifie le signal reçu et coupe le signal de l'antenne extérieure.

UHF orientation, turning the mobile base.

Orientation pour le signal UHF, en tournat la base mobile.

In this position, the antenna allows only the signal comming from the outdoor antenna without pro-

cessing it.

Dans cette position l'antenne permet seulement l'entrée du signal de l'antenne extérieure sans l'am-

plifier.

NETWORK

220 Vac

SECTEUR

220 Vac

ANTENNE

EXTÈRIEURE

OUTDOOR

ANTENNA

Connection

Connexion

OUT

PULSER

PUSSOIR

SORTI

LIGHTING

ALLUMAGE

GAIN

REGULATOR

REGLAGE

D'AMPLIFICATION

Indoor antenna

without

outdoor

antenna

Antenne

Interieure

Sans Antenne

Exterieure

GAIN

REGULATOR

REGLAGE

D'AMPLIFICATION

UHF

ORIENTATION

UHF

MOBILE

BASE

MOBILE

Indoor

antenna

Antenne

interieure

INNER

PULSER

PUSSOIR

ENFONCÉ

LIGHTING

ALLUMAGE

Outdoor antenna

without

indoor

antenna

Antenne

exterieure

sans antenne

interieure

Antena

TURBOT UHF

Ref. 1335

Antena

TURBOT UHF

Ref. 1335

IMPORTANTES INSTRUCCIONES DE SEGURIDAD:

Condiciones generales de instalación:

• Antes de manipular o conectar el equipo leer éste manual.

• Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la hume-

dad.

• No quitar la tapa del equipo sin desconectarlo de la red.

• No obstruir las ranuras de ventilación del equipo.

• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.

• El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar objetos o recipien-

tes llenos de agua sobre o cerca del aparato si no se tiene la suficiente protección.

• No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.

• No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.

Operación segura del equipo:

• La tensión de alimentación de éste producto es de: 220V~ ±10% / 50Hz.

• Si algún líquido u objeto se cayera dentro del equipo, por favor recurra al servicio técnico espe-

cializado.

• Para desconectar el equipo de la red, tire del conector, nunca del cable de red.

• No conectar el equipo a la red eléctrica hasta que todas las demás conexiones del equipo hayan

sido efectuadas.

• La base de enchufe al que se conecte el equipo debe estar situada cerca de éste y será facil-

mente accesible.

• Éste símbolo indica que el equipo cumple los requerimientos de seguri-

dad para equipos de clase II.

• Para evitar el riesgo de choque eléctrico no abrir el equipo.

Descripción de Simbología de seguridad eléctrica:

Antena

TURBOT UHF

Ref. 1335

NSTRUÇÕES IMPORTANTES DE SEGURANÇA:

Condições gerais de instalação:

• Antes de utilizar ou ligar o equipamento leia este manual.

• Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz

ou à humidade.

• Não trocar a tampa do equipamento sem o desligar da rede.

• Não obstruir as ranhuras de ventilação do equipamento.

• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.

• O aparelho não deve ser exposto a possíveis derrames ou salpicos de água. Não colocar objec-

tos ou recipientes com água por cima ou por perto do aparelho se estes não tiverem a suficiente

protecção.

• Não colocar o equipamento perto de fontes de calor ou em ambientes com humidade elevada.

• Não colocar o equipamento onde possa estar submetido a fortes vibrações ou sacudidelas.

Operação segura do equipamento:

• A tensão de alimentação deste produto é de: 220V~ ±10% / 50Hz.

• Se algum líquido ou objecto caia dentro do equipamento, por favor recorra a um serviço técnico

especializado.

• Para desligar o equipamento da rede, tire do conector, nunca do cabo de rede.

• Não ligar o equipamento à rede eléctrica até que todas as demais ligações do equipamento ten-

ham sido efectuadas.

• A fonte de ligação à qual se liga o equipamento deve estar situada perto deste e terá de ser facil-

mente acessível.

• Para evitar o risco de choque eléctrico não abrir o equipamento.

• Este símbolo indica que o equipamento cumpre os requisitos de segu-

rança para equipamentos de classe II.

Descrição de simbologia de segurança eléctrica:

Antena

TURBOT UHF

Ref. 1335

CONSIGNES DE SECURITE IMPORTANTES

Conditions générales d'installation:

•Lire la notice avant de manipuler ou brancher l'appareil.

•Afin de réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à la

pluie ou à des projections d'eau.

•Ne pas retirer le couvercle de l'appareil sans le débrancher.

•Ne pas obstruer les entrées de ventilation.

•Merci de permettre la circulation d'áir autour de l'áppareil.

•L'appareil ne doit pas être exposé à des chutes ou projections d'eau. Ne pas placer d'objets ou

de récipients contenant de l'eau à proximité immédiate sans protection.

•Ne pas placer l'appareil près d'une source de chaleur ou dans un milieu fortement humide.

•Ne pas placer l'appareil dans un lieu exposé à de fortes vibrations ou secousses.

Utilisation de l'appareil en toute sécurité:

•La tension d'alimentation de ce produit est de : 220V~ ±10% / 50Hz.

•Si un liquide / objet tombe à l'intérieur de l'appareil, référez-en au service technique spécialisé.

•Pour débrancher du secteur, tirez sur la prise et jamais sur le câble.

•Ne pas brancher l'appareil sur le secteur avant que toutes les autres connections aient été effec-

tuées.

•La prise à laquelle l'appareil sera branché doit être située à proximité et facilement accessible.

•Ce symbole indique que l'appareil répond aux exigences de sécurité des

appareils de classe II.

• Afin d'éviter le risque de décharge ne pas ouvrir l'appareil.

Description des symboles de sécurité électrique:

Antena

TURBOT UHF

Ref. 1335

IMPORTANT SAFETY INSTRUCTIONS:

General installation conditions:

• Before handling or connecting the equipment, please read this manual.

• In order to reduce the risk of fire or electric shock, do not expose the equipment to rain or mois-

ture.

• Do not take the cover off the equipment without disconnecting it from the mains.

• Do not obstruct the equipment's ventilation system.

• Please allow air circulation around the equipment

• The equipment must not come into contact with water or even be splashed by liquids. Do not

place containers with water on or near the equipment if it is not adequately protected.

• Do not place the equipment near sources of heat or in excessively moisture conditions.

• Do not place the equipment where it may be affected by strong vibrations or knocks.

How to use the equipment safely:

• The powering supply of this product is: 220V~ ±10% / 50Hz.

• If any liquid or object falls inside the equipment, please contact a specialized technician.

• To disconnect the equipment from the mains, pull from the connector, and never pull from the

cable.

• Do not connect the equipment to the mains until all the other connections have been made.

• The mains socket that is going to be used to connect the equipment should be located nearby

and should be easily accessible.

• To avoid the risk of electric shock, do not open the equipment.

• This symbol indicates that the equipment complies with the safety require-

ments for class II equipment.

Description of the electrical safety symbols:

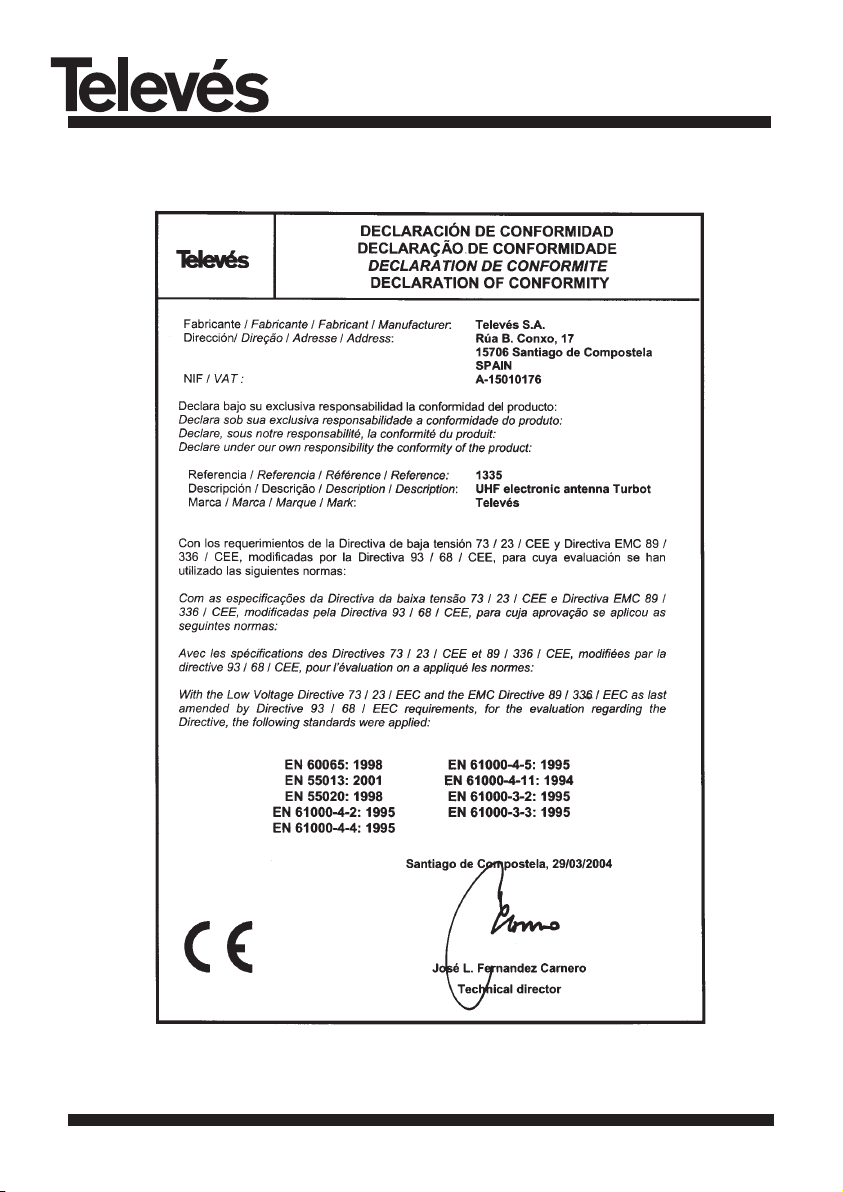

Antena

TURBOT UHF

Ref. 1335
