TE Connectivity SOLARLOK PN 1-1579004-1 Manuel utilisateur

Page 1 / 47 ECOC: EGC0 ; LOC: AI

411-18315 / 9-744010-7

01.11.2011, RN, Rev. H

ECR-11-022369

Die Originalfassung ist in

deutscher Sprache.

The original version is in

German.

Bedienungsanleitung /

Instruction sheet / Fiche d’instruction

/ Manuale di istruzioni / Manual de instrucciones

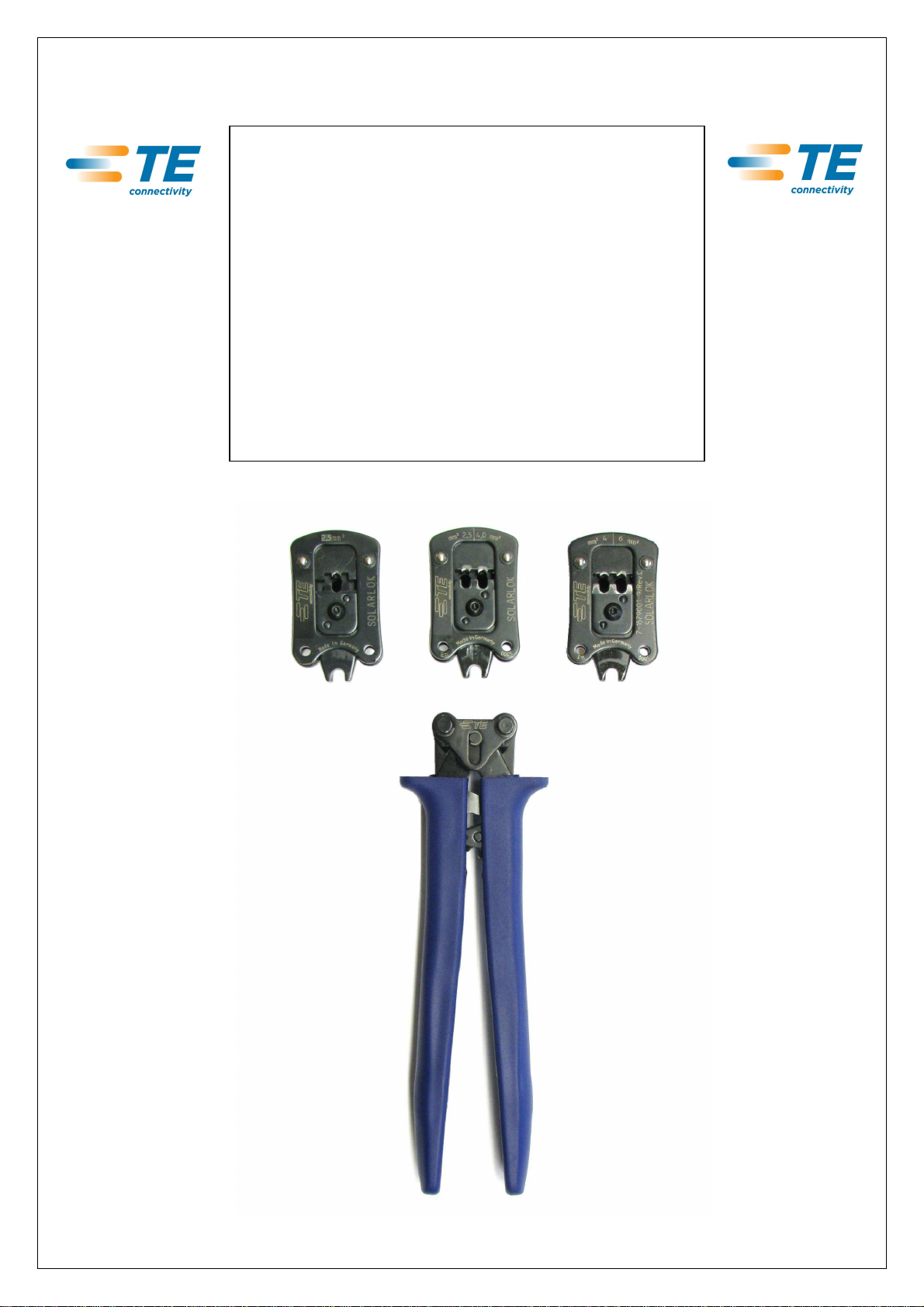

SOLARLOK

Crimp-Handzange / Crimp Hand Tool / Outil de sertissage à main

/ Pinza per crimpare / Herramienta de engaste

PN 1-1579004-1 2.5 mm²

PN 3-1579014-7 2,5/4,0 mm²

PN 1-1579004-2 4/6 mm²

AWG14 / AWG12 / AWG10

Crimpkopf / Crimping Head / Tête de sertissage /

Testa crimpatrice / Cabezal de engaste

PN 7-1579001-8 2,5 mm²

PN 3-1579016-8 2,5/4,0mm²

PN 7-1579001-9 4/6 mm²

AWG14 / AWG12 / AWG10

Page 2 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

1 Deutsch (Original) 3 - 11

2 English (Translation) 12 - 20

3 Français (Traduction) 21 - 29

4 Italiano (Traduzione) 30 - 38

5 Español (Traducción) 39 - 47

Im Falle von Diskrepanzen zwischen den Übersetzungen ist die Originalsprache maßgebend!

In case of any discrepancies in translation the original language shall be binding!

En cas de divergences dans la traduction, la langue d’origine prévaudra !

In caso di discrepanze tra le traduzioni fa testo la lingua originale!

Si existen diferencias en la traducción regirá el documento original.

Page 3 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

Deutsch

Inhaltsverzeichnis

1 Umgang mit der Betriebsanleitung ......................................................................4

2 Grundlegende Sicherheitshinweise.....................................................................4

2.1 Zuständigkeit................................................................................................................4

2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs..............................................4

2.3 Hinweise zum Warten und Instandhalten des Werkzeugs............................................5

3 Verwendungszweck...............................................................................................5

4 Beschreibung der Handzange ..............................................................................7

5 Wechseln des Crimpkopfes..................................................................................7

6 Crimpvorgang ........................................................................................................8

7 Wartung / Instandhaltung......................................................................................9

8 Ersatz- und Verschleißteile.................................................................................11

Page 4 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

1 Umgang mit der Betriebsanleitung

Die Betriebsanleitung muss ständig an dem Werkzeug verfügbar sein.

Jeder, der mit Arbeiten an dem Werkzeug beauftragt ist, muss die Betriebsanleitung kennen und

beachten.

Die Firma TE Connectivity lehnt jede Haftung für Schaden ab, der durch Nichtbeachten von Hinweisen an

dem Werkzeug oder in der Betriebsanleitung entsteht.

Die Betriebsanleitung ist vom Benutzer des Werkzeugs um Anweisungen aufgrund bestehender

nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.

2 Grundlegende Sicherheitshinweise

Das Werkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln

gebaut.

Beim Ausführen von Arbeiten, wie Aufstellen, in Betrieb nehmen, Einrichten, Betreiben, Ändern der

Einsatzbedingungen und Betriebsweisen, Warten und Instandhalten des Werkzeugs, sind die in der

Betriebsanleitung vorgeschriebenen Prozeduren zu beachten.

RoHS Information

Informationen über das Vorkommen und Standort jeglicher Substanzen die den RoHS-Richtlinien

(Restriction on Hazardous Substances) unterliegen sind auf der folgenden Website zu finden:

http://www.tycoelectronics.com/customersupport/rohssupportcenter/

Dort „Find Compliance Status…“ anwählen und die entsprechenden Teile-Nummern eingegeben.

2.1 Zuständigkeit

Das Werkzeug darf nur von ausgebildetem und autorisiertem Personal betrieben werden. Die

Zuständigkeit des Personals für Bedienen, Rüsten, Warten und Instandhalten ist vom Benutzer des

Werkzeugs klar festzulegen und einzuhalten. Alle Arbeiten an dem Werkzeug bleiben ausgebildeten

Fachleuten vorbehalten.

Eigenmächtige Veränderungen an dem Werkzeug schließen eine Haftung des Herstellers bzw. Lieferers

für daraus resultierende Schäden aus.

2.2 Hinweise zum Einrichten und Betreiben des Werkzeugs

Das Werkzeug darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst

eingerichtet und betrieben werden.

Wenn anzunehmen ist, dass sich das Werkzeug nicht mehr gefahrlos betreiben lässt, ist es außer Betrieb

zu setzen.

Das Werkzeug ist ausschließlich für den in der Betriebsanleitung beschriebenen Zweck zu verwenden.

Für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet der Hersteller bzw.

Lieferer nicht: das Risiko hierfür trägt allein der Benutzer.

Page 5 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

2.3 Hinweise zum Warten und Instandhalten des Werkzeugs

Das Werkzeug muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.

Rückstände sind mit einem Pinsel oder einem weichen Tuch zu entfernen.

Die Gelenke sind regelmäßig mit leichtem Feinmechanikeröl zu ölen und vor Verschmutzung zu

schützen.

Wird die Zange nicht mehr benötigt, ist sie trocken und sauber zu lagern.

3 Verwendungszweck

Mit der SOLARLOK Crimp-Handzange können SOLARLOK-Crimpkontakte mit einem

Querschnittsbereich von 2,5 / 4 / 6 mm² verarbeitet werden.

Die Handzangen bzw. Crimpköpfe sind ausschließlich mit den in Tabelle 1 aufgeführten Kontakten zu

verwenden. Die Kontakte sind nur in Kombination mit von TE Connectivity freigegebenen Solar-Leitungen

verwendbar.

Hinweis:

Alle Abmessungen in dieser Betriebsanleitung werden in Millimeter [mm] angegeben. Die abgebildeten

Komponenten sind nicht maßstabsgetreu dargestellt. Die Bedienung wird ausschließlich am Beispiel der

Crimp-Handzange 1-1579004-2 gezeigt.

Hinweis zur Anwendung:

Kumulative traumatische Beschwerden können die Folge einer dauerhaften Anwendung von Handzangen

sein. TE Connectivity Handzangen sind für gelegentliche Anwendungen und geringe Stückzahlen

vorgesehen. Für den gesteigerten Bedarf bzw. für die Produktion bietet TE Connectivity eine große

Auswahl entsprechender Werkzeuge.

Page 6 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

Hinweis:

Das Werkzeug ist ausschließlich für den beschriebenen Zweck zu verwenden!

Crimp-

Handzange Crimpkopf

Stift-

Kontakt

Buchsen-

Kontakt Leitungs-

querschnitt Leitungstyp P/N Abisolier-

länge

4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5 P/N

956297-4/-5/-6

1987280-1

1987281-1

Studerkabel Betaflam 125

P/N 1987025-2

4-1105300-1 4-1105301-1 TE ZHSCG-35-2.5 P/N

956297-4/-5/-6

1987280-1

1987281-1

Studerkabel Betaflam 125

P/N 1987025-2

5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0

P/N956298-4/-5/-6

1987280-2

1987281-2

Studerkabel Betaflam 125

P/N1987025-1

5-1105300-1 5-1105301-1 TE ZHSCG-35-4.0

P/N956298-4/-5/-6

1987280-2

1987281-2

Studerkabel Betaflam 125

P/N1987025-1

7-1105300-2 7-1105301-2 TE ZHSCG-35-6.0

P/N956299-4/-5/-6

1987280-4

1987281-3

Studerkabel Betaflam 125

P/N1987026-1

In Vorbereitung

Vorbereitung

6,0 mm²

4,0 mm²

AWG14

1-1579004-1 7-1579001-8 2,5 mm²

2,5 mm²

3-1579014-7 3-1579016-8

4,0 mm²

9 mm ±1

1-1579004-2 7-1579001-9

Vorbereitung In

Vorbereitung AWG12 In Vorbereitung

In Vorbereitung

Vorbereitung In

Vorbereitung AWG10

Tabelle 1

1) Vorzugstyp

Page 7 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

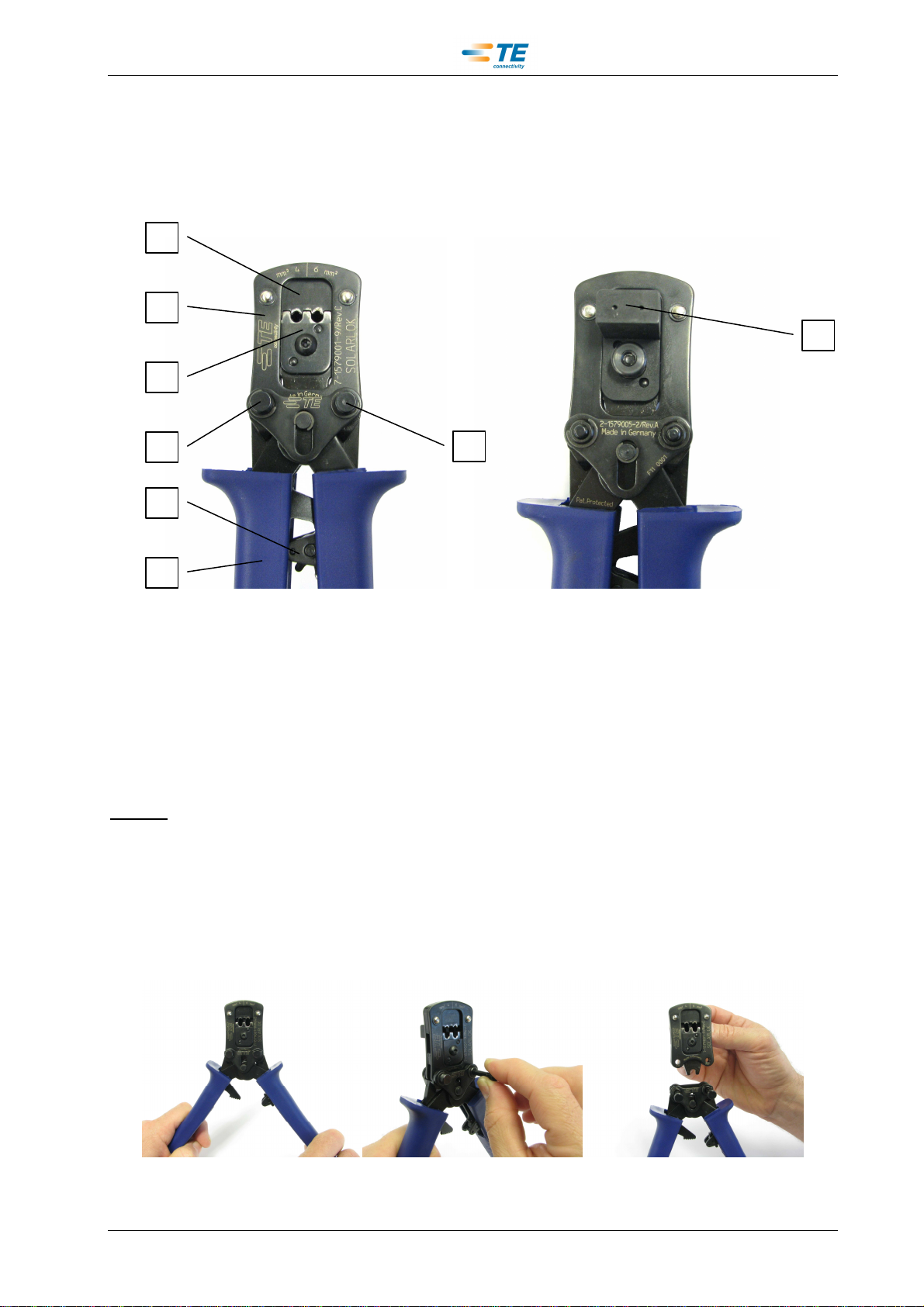

4 Beschreibung der Handzange

Die Crimp-Handzange SOLARLOK besteht im Wesentlichen aus einem Crimpkopf, zwei beweglichen

Handgriffen, zwei Befestigungsstiften für den Crimpkopf und der Ratschen-Notentriegelung. Die

geschlitzte Aufnahmekonstruktion ermöglicht den einfachen Ein- und Ausbau des Crimpkopfes.

Abbildung 1 Abbildung 2

1 Crimpkopf 5 Kontaktaufnahme

2 Beweglicher Handgriff 6 Feststehende Matrize

3 Befestigungsstifte 7 Bewegliche Matrize

4 Ratschen-Notentriegelung

5 Wechseln des Crimpkopfes

Ausbau

1. Schließen Sie die Zange bis der Ratschenmechanismus auslöst und öffnen Sie die Zangengriffe (2)

(siehe Abbildung 3).

2. Lösen und ziehen Sie die beiden Befestigungsstifte (3) heraus (siehe Abbildung 4).

3. Nehmen Sie den Crimpkopf (1) aus der Aufnahme (siehe Abbildung 5).

Abbildung 3 Abbildung 4 Abbildung 5

3 3

Page 8 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

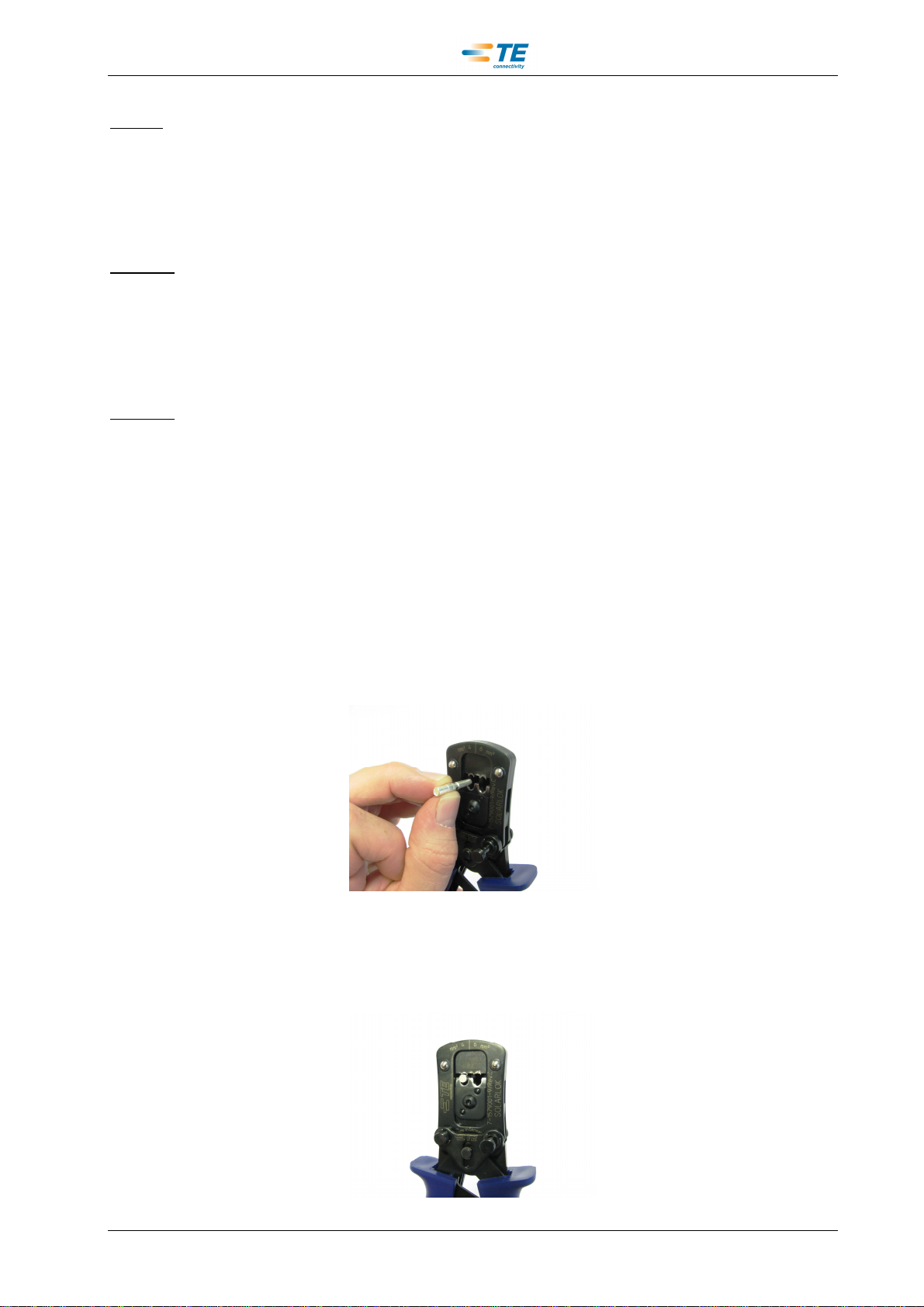

Einbau

1. Öffnen Sie die Zangengriffe und ziehen Sie die beiden Befestigungsstifte aus der Crimpkopfaufnahme.

2. Halten Sie die Zangengriffe offen und setzen Sie den Crimpkopf in die Aufnahme ein.

3. Drücken Sie die Befestigungsstifte in die Crimpkopfaufnahme ein.

Hinweis:

Der Ratschenmechanismus der Handzange besitzt Raststufen, die beim Schließen der Zangengriffe

hörbare 'Klicks' ergeben. Beim letzten "Klick" wird der Ratchenmechanismus ausgelöst (geöffnet).

6 Crimpvorgang

Hinweis:

Die Crimphöhen und Crimpbreiten müssen im ersten Schritt, wie nachfolgend spezifiziert und

beschrieben, überprüft werden bevor die gewünschten Kontakte und Leitungsgrößen verarbeitet werden.

Wählen Sie eine Leitung mit spezifizierter Größe aus Tabelle 1 aus. Entfernen Sie die Isolation um die

angegebene Länge ohne die Drahtlitzen zu verbiegen oder zu beschädigen. Wählen Sie einen

passenden Kontakt und bestimmen Sie die korrekte Kontaktaufnahme entsprechend der Markierungen

(Leitungsgröße) auf dem Crimpkopf.

Verfahren Sie nun wie folgt:

1. Halten Sie die Crimpzange so, dass die Crimpnester / Crimpnest der Zange zu Ihnen zeigen. Drücken

Sie die Zangengriffe zusammen und lassen Sie die Zange vollständig öffnen.

2. Schieben Sie den Kontakt bis zum Anschlag in den Kontaktpositionierer (siehe Abbildung 6).

Abbildung 6

3. Halten Sie den Kontakt in Position und drücken Sie die Zangengriffe soweit zusammen, bis der

Ratschenmechanismus entsprechend verriegelt und der Kontakt in der Zange gehalten wird. Achten

Sie darauf, dass Sie den Kontakt NICHT deformieren (siehe Abbildung 7).

Abbildung 7

Page 9 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

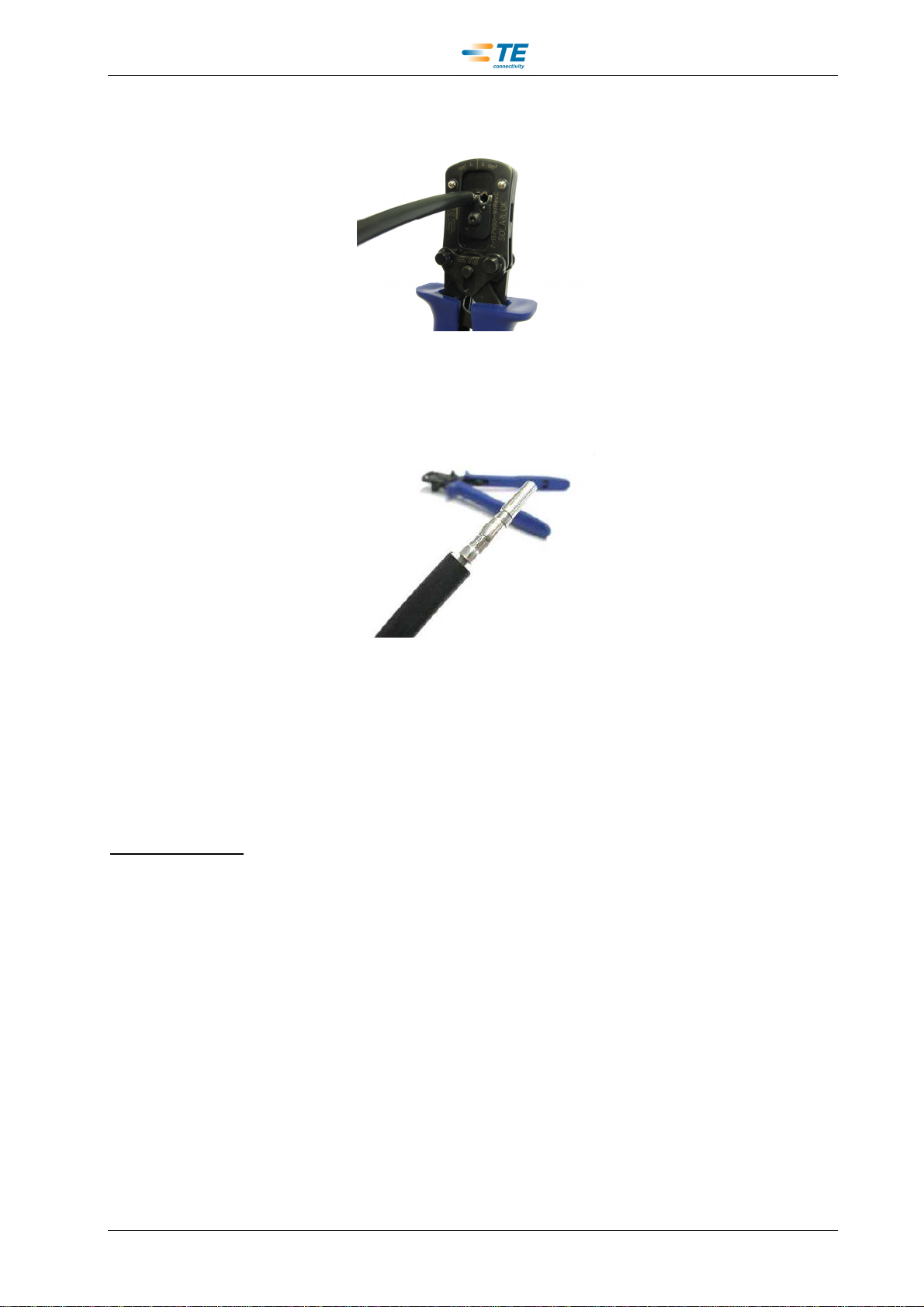

4. Führen Sie die abisolierte Leitung in die Bohrung des Crimpkontaktes (siehe Abbildung 8).

Abbildung 8

5. Halten Sie die Leitung in dieser Stellung und drücken Sie die Zangengriffe zusammen, bis der

Ratschenmechanismus auslöst bzw. öffnet. Lassen Sie die Zange vollständig öffnen und entnehmen Sie

den gecrimpten Kontakt (siehe Abbildung 9).

Abbildung 9

6. Überprüfen Sie die Crimphöhe bzw. Crimpbreite des gecrimpten Kontaktes. Beziehen Sie sich hierzu

auf die Angaben in der Spezifikation 114-94061 der Firma TE Connectivity!

7 Wartung / Instandhaltung

Tägliche Wartung

Zur täglichen Wartung sind vom zuständigen Bediener die folgenden Schritte durchzuführen:

1. Entfernen Sie vom Werkzeug Staub, Feuchtigkeit und andere Rückstände mit einer sauberen,

weichen Bürste oder einem fusselfreien Tuch. Verwenden Sie keine harten oder abschleifenden

Mittel, mit denen das Werkzeug beschädigt werden könnte.

2. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten

werden.

3. Versehen Sie alle Stifte, Drehpunkte und Lageroberflächen mit einem dünnen Ölfilm eines guten SAE

20 Motoröls. Ölen Sie aber nicht übermäßig.

4. Wird die Handzange nicht benötigt, dann schließen Sie die Zangengriffe und lagern die Zange sauber

und trocken.

Page 10 / 47 ECOC: EGC0 ; LOC: AI

PN 9-744010-7 411-18315 Rev. H

Periodische Überprüfung

Eine Überprüfung der Crimpzange sollte durch entsprechend qualifiziertes Personal regelmäßig (je nach

Nutzung) durchgeführt und aufgezeichnet werden.

1. Stellen Sie sicher, dass die Befestigungsstifte eingesetzt und durch Sicherungsscheiben gehalten

werden.

2. Schließen Sie die Zangengriffe bis der Ratschenmechanismus auslöst bzw. öffnet, und lassen Sie die

Zangengriffe frei öffnen. Öffnen die Griffe nicht schnell und vollständig, dann ist die Feder des

Crimpkopfes beschädigt und muss ersetzt werden.

3. Überprüfen Sie die Zange auf Abnutzung und Beschädigung, insbesondere im Bereich der

Crimpbacken und Drehpunkte.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels TE Connectivity Outils électriques

TE Connectivity

TE Connectivity 2381460-1 Manuel utilisateur

TE Connectivity

TE Connectivity SOLARLOK Manuel utilisateur

TE Connectivity

TE Connectivity 2217074-1 Manuel utilisateur

TE Connectivity

TE Connectivity PRO-CRIMPER III Manuel utilisateur

TE Connectivity

TE Connectivity OCEAN 2.0 Manuel utilisateur

TE Connectivity

TE Connectivity 2390076-1 Manuel utilisateur

TE Connectivity

TE Connectivity 59239-4 Manuel utilisateur

TE Connectivity

TE Connectivity 58536-1 Manuel utilisateur

TE Connectivity

TE Connectivity 2390276-1 Manuel utilisateur

TE Connectivity

TE Connectivity 59275 Manuel utilisateur

TE Connectivity

TE Connectivity SDE-SA Manuel utilisateur

TE Connectivity

TE Connectivity CBP-5T Mk II Guide de référence

TE Connectivity

TE Connectivity 59981-1 Manuel utilisateur

TE Connectivity

TE Connectivity 2390879-1 Manuel utilisateur

TE Connectivity

TE Connectivity 2844990-1 Guide de référence

TE Connectivity

TE Connectivity HT11K Manuel utilisateur

TE Connectivity

TE Connectivity 2389862-1 Manuel utilisateur

TE Connectivity

TE Connectivity 2405856-1 Manuel utilisateur

TE Connectivity

TE Connectivity 2390408-1 Manuel utilisateur

TE Connectivity

TE Connectivity 47386-4 Manuel utilisateur

TE Connectivity

TE Connectivity 2393336-1 Manuel utilisateur

TE Connectivity

TE Connectivity SDE-SA Manuel utilisateur

TE Connectivity

TE Connectivity 2155369 Manuel utilisateur

TE Connectivity

TE Connectivity 2396645-1 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
