TCS ISH3030-0140 Manuel utilisateur

Bedienungsanleitung

Instruction manual

Türtelefon

Door telephone

ISH3030-0140

2 3Deutsch Deutsch

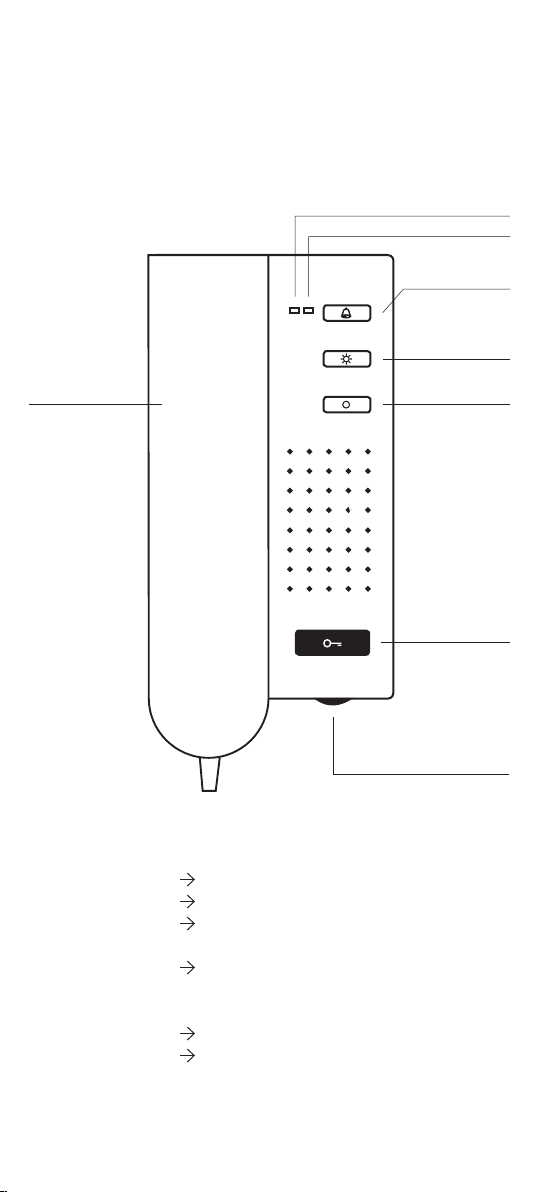

Ihr Türtelefon

Türöffnertaste

Ruf AUS-Taste

mit Statusanzeige

(rote LED leuchtet)

Lichttaste

SteuertasteHörer

Lautstärkeregler

für Rufton und Sprache

Grüne LED

Rote LED

Grüne LED leuchtet eingehender Tür- oder Internruf

aktive Sprechverbindung

blinkt 3-mal belegter Sprachkanal, das Türöffnen ist

trotzdem möglich

Rote LED leuchtet Rufton ist abgeschaltet, eingehende

Rufe werden nicht akustisch signalisiert

Beide LED leuchten aktivierte Ruftonauswahl

blitzen kontinuierlich auf Fehleranzeige. Ein Fehlerton ertönt ein-

malig. Das Gerät ist nicht betriebsbereit.

Der Fehler muss durch einen Elektro-

fachmann behoben werden.

2 3Deutsch Deutsch

Es klingelt

Ein Rufton signalisiert einen

eingehenden Ruf von der Haus-

oder Etagentür bzw. von einem

weiteren Türtelefon.

Die grüne LED leuchtet.

Gespräch beginnen

Nach Abnehmen des Hörers

wird die Sprechverbindung

hergestellt.

Die grüne LED leuchtet.

Besteht bereits eine Sprechver-

bindung, blinkt die grüne

LED 3-mal (Besetztanzeige). Das

Türöffnen ist trotzdem möglich.

Gespräch beenden

Legen Sie den Hörer auf oder

das Gespräch wird nach 2 Minu-

ten automatisch beendet.

Tür öffnen

Drücken Sie die blaue

Türöffnertaste.

Bedienung

Licht schalten

Drücken Sie die Lichttaste.

Rufton abschalten

Drücken Sie die Ruf AUS-Taste.

Bei eingehendem Ruf ertönt

kein Rufton.

Die rote LED leuchtet.

Um die Ruftonabschaltung zu

beenden, drücken Sie die Ruf

AUS-Taste erneut.

Die rote LED erlischt.

Das Türtelefon kann um

zusätzliche Ruf- und Schalt-

funktionen erweitert werden.

Mehr Informationen erhalten

Sie unter: www.tcsag.de

4 Deutsch

Einstellungen

3. Ruftonauswahl beenden

Drücken Sie einmal kurz die Ruf

AUS-Taste . Wird für ca.

8 Sekunden keine Taste mehr

betätigt, beendet das Gerät die

Ruftonauswahl automatisch.

Ein Quittungston ertönt.

Beide LEDs erlöschen.

Lautstärke einstellen

Am Lautstärkeregler kann die

Lautstärke des Ruftones bzw.

der Sprachausgabe durch Dre-

hen des Drehrades nach rechts

(lauter) oder nach links (leiser)

in 8 Stufen angepasst werden.

Ruftonlautstärke bei auf-

gelegtem Hörer

Sprachlautstärke an der

Innenstation bei abgenom-

menem Hörer und bestehender

Sprechverbindung

Rufton auswählen

Insgesamt können für ver-

schiedene, eingehende Rufe

(z.B. Türrufe von der Außen-

station, Etagenruf, Internruf)

verschiedene Ruftöne ausge-

wählt werden. Gehen Sie

dabei wie folgt vor:

1. Ruftonauswahl aktivieren

Beenden Sie die evtl. bestehen-

de Sprechverbindung. Halten Sie

die Ruf AUS-Taste für

ca. 8 Sekunden gedrückt.

Ein Quittungston ertönt.

Die rote und die grüne LED

leuchten. Die Ruftonauswahl

ist aktiviert.

2. Rufton wählen

a) von der Außenstation

Die Türöffnertaste

so oft drücken, bis der ge-

wünschte Rufton ertönt.

b) von der Etagentür

Die Lichttaste so oft

drücken, bis der gewünschte

Rufton ertönt.

c) von weiteren Innen-

stationen

Die Steuertaste so oft

drücken, bis der gewünschte

Rufton ertönt.

Der zuletzt ausgewählte Rufton

wird jeweils gespeichert.

lauterleiser

5English

Your door telephone

Door release button

Ring tone OFF button

with status display

(red LED is on)

Light switch button

Control keyHandset

Volume control for

ring tone and voice

Green LED

Red LED

Green LED is ON incoming door-, at-door or internal calls

active voice communication

blinks 3 times busy voice channel,

door release can still be realised

Red LED is ON Ring tone OFF is activated,

incoming call is not signalled accoustically

Both LED are ON ring tone selection is activated

ash continuously Error indication, an error tone sounds once.

The device is not ready for operation.

Error has to be xed by a qualied electrician.

6 7English English

Handling

The bell rings

A ring tone signals an incoming

call from front-door, at-door or

an internal call.

The green LED is ON.

Start a voice communication

A voice communication will

be established by lifting the

handset.

The green LED is ON.

The green LED blinks 3 times,

if a voice communication

already exists. Door release

can still be realised.

Terminate

voice communication

Put the handset down or

automatic termination after

2 minutes.

Door release

Press the blue coloured door-

release button.

Light switching

Press the light switch button.

Ring tone mute

Press ring tone OFF button. An

incoming call will not be signal-

led acoustically.

The red LED is ON.

To end ring tone mute press ring

tone OFF button again.

The red LED is OFF.

Additional call- and switching

functions can be added to

the door telephone.

For more information refer

to www.tcsag.de.

6 7English English

Handling Conguration

3. Deactivate

ring tone selection

Press the ring tone OFF button

shortly. If no button has

been pressed for 8 seconds, the

device automatically ends the

ring tone selection.

An acknowledegement tone

sounds.

Both LEDs are OFF.

Adjust the volume

The volume of the ring tone

resp. of the voice can be ad-

justed in 8 steps by turning the

volume control to the right

(louder) or to the left (lower).

Ring tone volume when

handset is put down

Voice volume at the door

telephone when the handset

is lifted and a voice communi-

cation is established

Ring tone selection

Different ring tones can be

selected for different incoming

calls (e.g. front-door calls, at-

door calls, internal calls). Please

proceed as follows:

1. Activate ring tone selection

Terminate voice communication.

Press the ring tone OFF button

, hold it for 8 seconds.

An acknowledegement tone

sounds.

Both LEDs are ON.

The ring tone selection is

activated.

2. Select ring tone

a) for front-door call

Press the door release button

until the desired ring

tone sounds.

 b)forat-doorcall

Press the light switch button

until the desired ring

tone sounds.

c) for internal call

Press the control key

until the desired ring tone

sounds.

The ring tone selected last

will be stored.

louderlower

Reinigen Sie das Türtelefon mit

einem trockenen oder ange-

feuchteten Tuch. Stärkere Ver-

schmutzungen entfernen Sie mit

Haushalts-Kunststoffreiniger.

Vermeiden Sie das Eindringen

von Wasser in das Gerät! Ver-

wenden Sie keine aggressiven

Reinigungsmittel!

Service

Die Gewährleistung erfolgt

entsprechend den gesetzlichen

Bestimmungen.

Der Austausch des Gerätes

im Fehlerfall muss durch Ihren

Elektrofachmann erfolgen.

Reinigung

Clean the door telephone using

a dry or slightly moist cloth.

More persistent dirt can be

removed using a mild house-

hold cleaner.

Avoid water entering the

device! Do not use any

aggressive or abrasive

cleaning agents!

Service

The legal regulations are

applicable in case of warranty.

The replacement of the device

in the fault case has to be

carried out by your qualied

electrician.

Cleaning

TCS TürControlSysteme AG

Geschwister-Scholl-Straße 7

39307 Genthin

Germany

www.tcsag.de

Technische Änderungen vorbehalten.

Rights to technical modications reserved.

Art. Nr. 0033176 Version 3 A

Service

[email protected]

Die Geräte, gekenn-

zeichnet mit neben-

stehendem Symbol,

sind getrennt vom

Hausmüll zu entsor-

gen. Die verwende-

ten Materialien sind recyclebar.

Bitte leisten Sie einen Beitrag

zum Schutz unserer Umwelt und

entsorgen Sie das Gerät über eine

Sammelstelle für Elektronikschrott.

Entsorgung Disposal

The adjoining

symbol shows, that

the device has to be

disposed separa-

tely from domestic

waste. The materials

used are recycable. Please do

help protecting out environment

and dispose the device via a

collection point for electronic

scrap.
