TAUBENREUTHER 1-25937 Guide d'installation
Am Schwimmbad 8
95326 Kulmbach
Tel. 09221 / 95620
Fax 09221 / 956222
e-mail: verkauf@taubenreuther.de
Anbauanleitung Multi Mount Anbausatz
Fitting Instruction Multi-Mount- kit
Toyota J15 – J12
Best.-Nr.: 1 - 25937
AL: 2005 – 00
Hier sehen sie die fertig montierte Frontaufnahme.
Bevor sie mit der Montage beginnen lesen sie bitte diese Anleitung
und das Benutzerhandbuch der Seilwinde gut durch.
Achtung:
Bei Fahrten im öffentlichen Straßenverkehr muß die Aufnahme mit der
Kunststoffabdeckung Best.nr.: 1 - 37509 abgedeckt werden.
Before you start fitting, please read and understand this instruction manual
and the owners manual of the winch.
1-37509

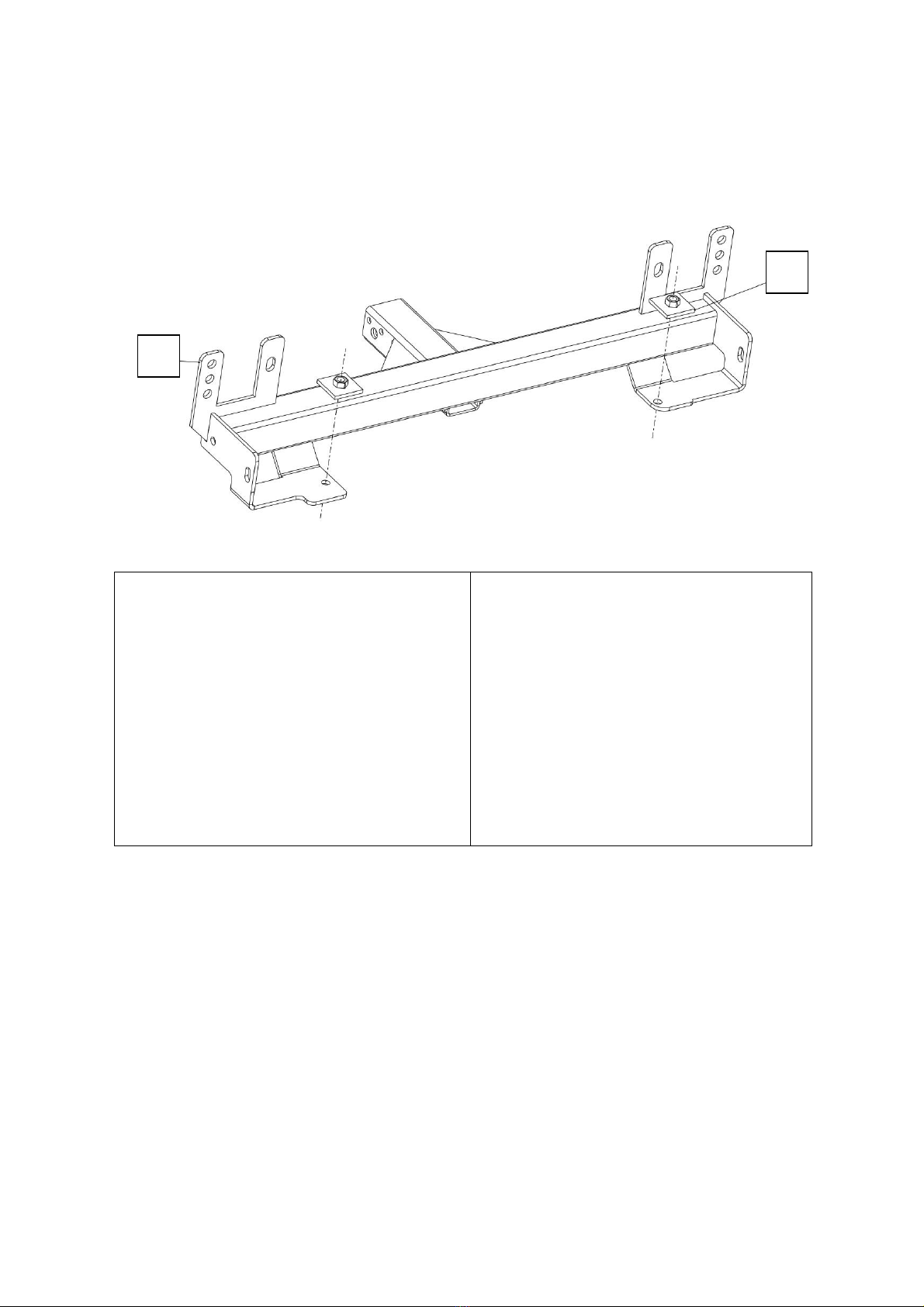

Stückliste / Parts list
Multi Mount Anbausatz/ Multi mount kit
Toyota J 15 – J12
Best.nr.: 1- 25937
1 x Frontaufnahme ( A )
2 x Gegenplatte ( B )
1 x Kunststoffabdeckung 1 – 37509
1 x Anbauanleitung AL 11
1 x Gutachten
2 x Schraube M 12 x 1,25 x 30
2 x Schraube M 12 x 60
2 x U – Scheibe M 12
4 x U – Scheibe M 12 x 30 x 3
4 x Federring M 12
A
B
1
2
1
2
3
4
4
5
6
7
A
Original
8
M12 x 30 x 3
9
M12 x 1,25 x 30
B
M 12 x 60
10
11
Ziehen Sie die Schrauben in der gezeigten Reihenfolge fest !
Tighten the screws in the raw, as shown in the picture!
1
2
3
12
13
14
80 mm 80 mm
20 mm 20 mm
15
16
