Quick Installation Guide 1

Quick Installation Steps

For more information and complete step-by-step instructions, see

Tandberg StorageLibraryTM T40 Installation and User Guide.

Caution The Tandberg StorageLibraryTM T40 could be lifted

by one person if drives, power supply, and magazines

are removed. However, for absolute safety, it is

recommended that two people lift the Tandberg

StorageLibraryTM T40. Full library weight = 38 kg / 84 lbs

(2 FH drives). Empty library weight = 23.6 kg / 52 lbs

(does not include drives, magazines or power supply).

Caution The transport locking screws must be removed before

the Tandberg StorageLibraryTM T40 can operate

normally.

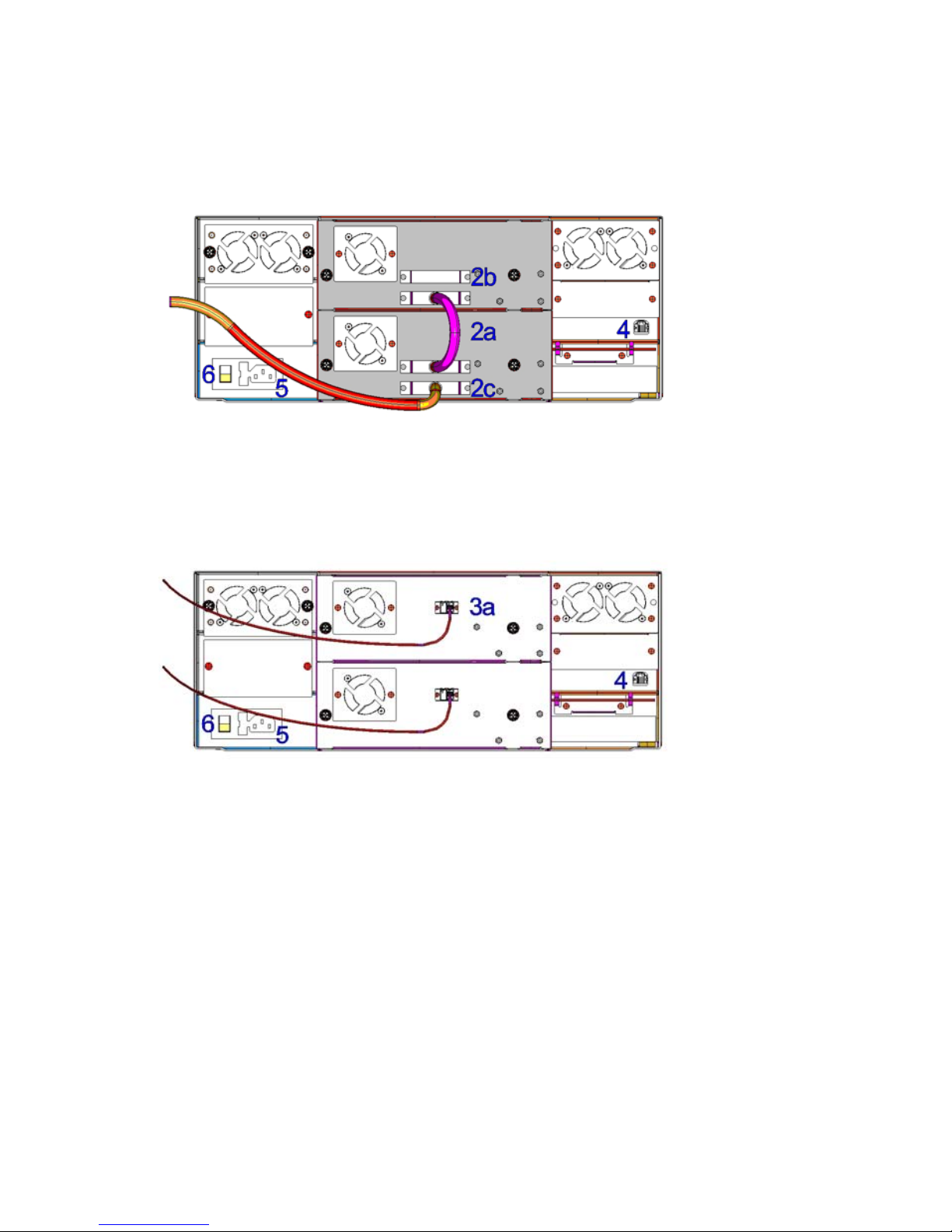

When following the steps below, see corresponding numbers on the

illustrations.

1 If the library is a rack mount version, power on the unit to remove

the locking screws and install the rack mount ears. Install the

library in a rack. If the library is a tabletop version, keep the locking

screws mounted and install the tabletop kit. For instructions, see

Tandberg StorageLibraryTM T40 Installation and User Guide.

2 If your library includes SCSI tape drives connect the SCSI cables

to the connectors on the drive sled. See the Installation and User

Guide for installation requirements when using more than 2 SCSI

drives.

a. Connect a jumper cable between the top SCSI connector of

the bottom drive and the bottom SCSI connector of the drive

above it. Repeat this step for all drives on the SCSI bus.

Secure the cable with the thumbscrews on the connectors.

b. Terminate the last device on the SCSI bus with the appropriate

SCSI terminator.

c. Connect a cable between the first drive on the SCSI bus and

the host. Note that there are limitations to the length of the

SCSI cable. In a typical installation, the cable length should not

exceed 9 meters / 30 feet.

2 Quick Installation Guide

3 If your library includes fibre channel tape drives connect the fibre

cables to the tape drives:

a. Attach one end of the fibre cable to the fibre port on each drive.

Attach the other end of the cable to the host, switch or hub.

4 Connect your Ethernet cable to the Ethernet port on the rear of the

library. The Ethernet connection allows use of the Web Client.

5 Connect a power cord to the power connector on the rear of the

library. US and EU power cords are supplied with the library.

6 Power on the library by turning on the rear power switch.

7 If the library is a tabletop version, the library detects that the

locking screws are present. Follow the instructions on the front

panel display to remove the magazines to get access to the

screws. Remove the screws and reinsert the magazines. The

library will now continue its power-on sequence.

8 Power up the host system.

9 Verify that each host can communicate with the library’s tape

drives.

10 Configure your library using the library’s operator panel.

Quick Installation Guide 3

Table: Power Requirements

Power Requirements Values

Input Voltage 100 – 240 VAC (1.2 – 0.5 A)

Input Frequency 50 – 60 Hz

Inrush Current (Cold Start) Less than 15 A, 115 VAC

Less than 30 A, 230 VAC

Power Consumption Average 70 W

Power Consumption Peak* 120 W*

* Maximum peak length, less than 10ms.

4 Guide d’installation rapide

Procédure d’installation rapide

Pour plus d’informations sur l’installation ou pour connaître la procédure

détaillée, veuillez vous reporter au Guide d'installation et d'utilisation

Tandberg StorageLibraryTM T40 Installation and User Guide.

Attention Si les lecteurs, le bloc d’alimentation et les magasins

ont été déposés, le Tandberg StorageLibraryTM T40

peut être soulevé par une seule personne. Toutefois,

par mesure de sécurité, il est préférable que le

Tandberg StorageLibraryTM T40 soit déplacé par deux

personnes. Poids total de la bibliothèque = 38 kg /

84 lbs (2 lecteurs FH). Poids de la bibliothèque à

vide = 23,6 kg / 52 lbs (sans les lecteurs, les magasins

et le bloc d’alimentation).

Attention Pour utiliser le Tandberg StorageLibraryTM T40

normalement, vous devez retirer les vis de verrouillage.

Pour suivre la procédure ci-dessous, veuillez vous reporter aux

numéros correspondants dans les illustrations.

1 Si la bibliothèque doit être montée en rack, mettez l’unité sous

tension pour retirer les vis de verrouillage et installez les pattes

de fixation. Montez ensuite la bibliothèque. Si la bibliothèque est

de type boîtier, laissez les vis de verrouillage en place pendant

que vous installez le kit. Pour connaître la procédure, veuillez

vous reporter au Guide d'installation et d'utilisation Tandberg

StorageLibraryTM T40 Installation and User Guide.

2 Si la bibliothèque comporte des lecteurs de bandes SCSI,

branchez les câbles SCSI sur les connecteurs du traîneau de

lecteur. Si vous utilisez plus de 2 lecteurs SCSI, veuillez consulter

la procédure à respecter dans le Guide d’installation et d’utilisation.

a. Branchez un câble de liaison entre le connecteur SCSI

supérieur du lecteur inférieur et le connecteur SCSI inférieur

du lecteur installé au-dessus. Procédez de même pour tous

les lecteurs à rattacher au bus SCSI. Serrez les vis des

connecteurs pour fixer le câble.

b. Utilisez un bouchon SCSI adapté pour réaliser la terminaison

du dernier périphérique rattaché au bus SCSI.

Guide d’installation rapide 5

c. Branchez un câble entre le premier lecteur rattaché au bus

SCSI et l’hôte. Notez que la longueur maximale du câble

SCSI doit être respectée : dans une installation normale,

le câble ne doit pas mesurer plus de 9 mètres (30 pieds).

3 Si la bibliothèque compte des lecteurs de bandes FC (Fibre

Channel), branchez les câbles FC sur ces derniers :

a. Branchez l’une des extrémités du câble FC sur le port FC de

chaque lecteur, et l’autre extrémité sur l’hôte, le switch ou le

concentrateur.

4 Branchez le câble Ethernet sur le port Ethernet, à l’arrière de

la bibliothèque. La connexion Ethernet autorise l’utilisation du

client Web.

5 Branchez un câble d’alimentation sur le connecteur d’alimentation,

à l’arrière de la bibliothèque. Deux câbles d’alimentation sont

fournis avec la bibliothèque : l’un pour les États-Unis, l’autre pour

l’Europe.

6 Mettez la bibliothèque sous tension à l’aide du bouton

d’alimentation situé à l’arrière.

7 Si la bibliothèque est de type boîtier, elle détecte la présence des

vis de verrouillage. Suivez les instructions affichées sur l’écran du

panneau avant pour déposer les magasins afin d’accéder à ces

vis. Retirez les vis et réinsérez les magasins. La bibliothèque peut

alors poursuivre sa séquence de mise sous tension.

6 Guide d’installation rapide

8 Mettez le système hôte sous tension.

9 Vérifiez que la communication s’établit entre chaque hôte et les

lecteurs de bandes de la bibliothèque.

10 Configurez la bibliothèque à partir du panneau de commande.

Tableau : Alimentation

Alimentation Valeurs

Tension d’entrée 100 – 240 VCA (1,2 – 0,5 A)

Fréquence d’entrée 50 – 60 Hz

Courant d’appel (démarrage à froid) Inférieur à 15 A, 115 VCA

Inférieur à 30 A, 230 VCA

Consommation moyenne 70 W

Pic de consommation* 120 W*

* Durée maximale du pic inférieure à 10 ms.

Installationshinweise 7

Installation im Überblick

Ausführliche Informationen und Anleitungen finden Sie in Tandberg

StorageLibraryTM T40 Installation and User Guide.

Achtung Die Tandberg StorageLibraryTM T40 kann von einer

Person angehoben werden, wenn zuvor die Laufwerke,

das Netzteil und die Magazine entfernt wurden. Aus

Sicherheitsgründen wird aber empfohlen, die Tandberg

StorageLibraryTM T40 immer mit 2 Personen anzuheben.

Gewicht der Library in Vollausstattung = 38 kg (2 FH-

Laufwerke). Leergewicht: 23,6 kg (ohne Laufwerke,

Magazine und Netzteil).

Achtung Damit die Tandberg StorageLibraryTM T40 benutzt

werden kann, müssen die Transportsicherungsschrauben

entfernt werden.

Beachten Sie beim Durchführen der folgenden Schritte die

entsprechenden Zahlen in den Abbildungen.

1 Wenn es sich bei der Library um die Version für den Rackeinbau

handelt, schalten Sie das Gerät ein, um die Sicherungsschrauben

zu entfernen und die Bügel für die Rackmontage anzubringen.

Installieren Sie die Library in einem Rack. Bei der Tischversion der

Library bleiben die Transportsicherungsschrauben zunächst im

System. Installieren Sie das Kit für die Tischversion. Anleitungen

enthält Tandberg StorageLibraryTM T40 Installation and User Guide.

2 Schließen Sie die SCSI-Kabel an die Anschlüsse am

Laufwerksschlitten an, wenn die Library SCSI-Bandlaufwerke

enthält. Informationen zur Installation bei Verwendung von mehr

als 2 SCSI-Laufwerken enthält Installation and User Guide.

a. Verbinden Sie den oberen SCSI-Anschluss des unteren

Laufwerks und den unteren SCSI-Anschluss des darüber

befindlichen Laufwerks mit einem Jumper-Kabel. Wiederholen

Sie diesen Schritt für alle Laufwerke am SCSI-Bus. Befestigen

Sie die Kabel mit den Rändelschrauben an den Steckern.

b. Terminieren Sie das letzte Gerät am SCSI-Bus mit einem

geeigneten SCSI-Abschlusswiderstand.

8 Installationshinweise

c. Verbinden Sie das erste Laufwerk am SCSI-Bus und

den Host mit einem Kabel. Für SCSI-Kabel gelten

Längenbeschränkungen. In einer typischen Installation

darf die Kabellänge 9 m nicht überschreiten.

3 Enthält die Library Fibre-Channel-Bandlaufwerke, schließen Sie

die Fiberoptikkabel an die Bandlaufwerke an:

a. Stecken Sie ein Ende der Fiberoptikkabel in den

Fiberoptikanschluss jedes Laufwerks. Schließen Sie das

jeweils andere Ende des Kabels an den Host, Switch oder

Hub an.

4 Stecken Sie das Ethernet-Kabel in den Ethernet-Anschluss auf

der Rückseite der Library. Die Ethernet-Verbindung dient dem

Einsatz des Webclients.

5 Stecken Sie ein Netzkabel in den Stromanschluss auf der

Rückseite der Library. Die Library wird mit Netzkabeln für die

USA und für die EU ausgeliefert.

6 Schalten Sie die Library mit dem Stromschalter auf der

Rückseite ein.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Tandberg Data Stockage

Tandberg Data

Tandberg Data STORAGE CAB4000 - Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStation 8 Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStor Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStation Manuel utilisateur

Tandberg Data

Tandberg Data NEO LTO-7 Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStor Manuel utilisateur

Tandberg Data

Tandberg Data Storage Library T24 Manuel utilisateur

Tandberg Data

Tandberg Data SDLT220-320 INTEGRATION Manuel utilisateur

Tandberg Data

Tandberg Data DLT-V4 Manuel utilisateur

Tandberg Data

Tandberg Data REPLACE TAPE DRIVE IN T24 OR T48 Manuel utilisateur

Tandberg Data

Tandberg Data VXA-320 (VXA-3) Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStor Manuel utilisateur

Tandberg Data

Tandberg Data NAS Hardware Viking FS-1500 Mode d’emploi

Tandberg Data

Tandberg Data Storage Library T128 Manuel utilisateur

Tandberg Data

Tandberg Data StorageLibrary T40+ Series Manuel utilisateur

Tandberg Data

Tandberg Data RDX QuikStor Manuel utilisateur

Tandberg Data

Tandberg Data DLT-V4 Manuel du propriétaire

Tandberg Data

Tandberg Data StorageLibrary T24 LTO Manuel utilisateur

Tandberg Data

Tandberg Data StorageLibrary T40 T40 Manuel utilisateur

Tandberg Data

Tandberg Data LTO-1 HH Manuel utilisateur

Tandberg Data

Tandberg Data SLRTAPEDRIVE - Manuel utilisateur

Tandberg Data

Tandberg Data StorageLoader DLT VS160 Manuel utilisateur

Tandberg Data

Tandberg Data DAT320 Manuel utilisateur

Tandberg Data

Tandberg Data StorageLibrary LTO-3 SCSI Instructions de montage

Manuels Stockage populaires d'autres marques

QNAP

QNAP TS 32PXU Series Manuel utilisateur

LaCie

LaCie RUGGED RAID Manuel utilisateur

Freecom

Freecom CLS DOCK Manuel utilisateur

PNY

PNY Attache P-FD64MBATT3 Manuel utilisateur

HP StorageWorks MSL2024 Manuel utilisateur

OLT

OLT 6x6 Maximizer Manuel utilisateur

Transcend

Transcend JetFlash 160 Manuel utilisateur

LaCie

LaCie RUGGED MINI Manuel utilisateur

Thunderbolt

Thunderbolt 600 Manuel utilisateur

Panasonic

Panasonic LB-DH8 series Manuel

Intel

Intel RAID High Availability Manuel utilisateur

LaCie

LaCie 12big Thunderbolt 3 Manuel utilisateur

Spectra Logic

Spectra Logic T-Series Spectra T50e Manuel utilisateur

Panasonic

Panasonic LKM-F931-1 Manuel utilisateur

Tabernus

Tabernus Enterprise Erase E2400 Manuel utilisateur

Rocstor

Rocstor COMMANDER 3F series Manuel utilisateur

HP P9000 Manuel utilisateur

Western Digital

Western Digital Ultrastar Data60 Manuel utilisateur
