Swegon Parasol VAV Manuel utilisateur

ParasolVAV

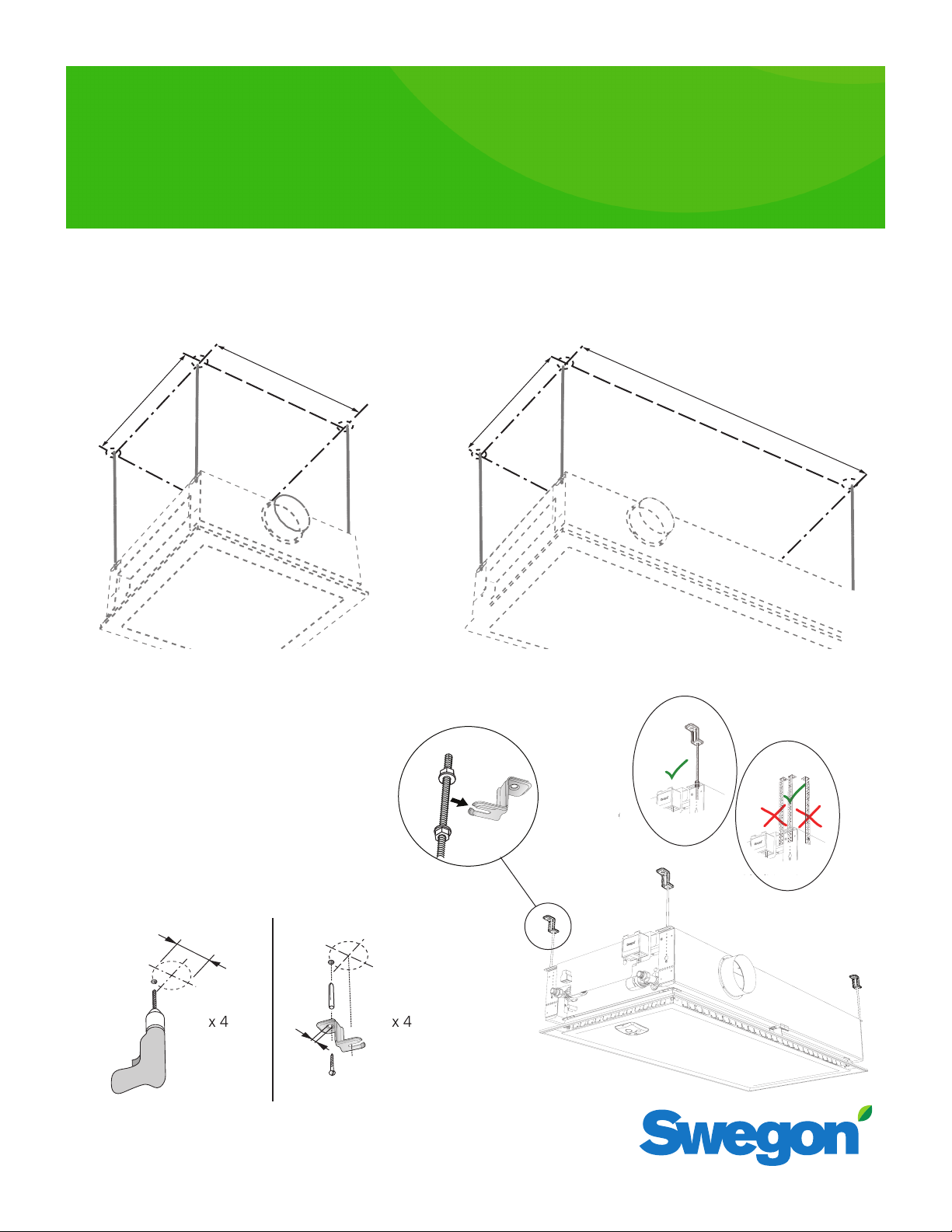

Installation – Commissioning – Maintenance 20161026

46.85"

18.42" – 21.53"

Parasol VAV 24 / 24 PF Parasol VAV 48 / 48 PF

23.22"

18.42" – 21.53"

ø2"

0.33"

Installation

Parasol VAV

Swegon reserves the right to alter specications 20161026

Parasol VAV 24 / 24 PF

Parasol VAV 48 / 48 PF

Unit A =

Parasol VAV 24 Ø 4.92"

Parasol VAV 24 PF Ø 6.3"

Parasol VAV 48 Ø 4.92"

Parasol VAV 48 PF Ø 6.3"

Ø A

Position of waterpipes

Water

Air

Max. recommended operating pressure: 230 psi

Max. permissible inlet ﬂow temperature: 140°F

Parasol VAV

20161026 Swegon reserves the right to alter specications

VAV mounted controls

Wiring

Parasol VAV climate beams require ﬁeld mounted controls by others. Sensors, valve actuators, damper actuators etc,

can be factory installed and wired to a terminal strip. Refer to submittal for list of factory installed components.

The ﬁeld mounted controller can be installed

on the long sides of the Parasol Climate beam.

Ensure the control has access for service.

Figure 1- Terminal Strip for Wiring ﬁeld installed controller to factory

install components

Parasol VAV

Swegon reserves the right to alter specications 20161026

ADAPT Parasol Nozzle setting per side

Side k-factor

24 L1&3 8.4

24 L2&4 8.4

24 M1&3 14.7

24 M2&4 14.7

24 H1&3 23.1

24 H2&4 23.1

24 PF L1&3 9.4

24 PF L2&4 43.1

24 PF M1&3 14.7

24 PF M2&4 48.5

24 PF H1&3 23.1

24 PF H2&4 56.8

48 L1&3 8.4

48 L2&4 22.1

48 M1&3 14.7

48 M2&4 38.8

48 H1&3 23.1

48 H2&4 60.9

48 PF L 1&3 9.4

48 PF L 2&4 86.6

48 PF M 1&3 14.7

48 PF M 2&4 99.7

48 PF H 1&3 23.1

48 PF H 2&4 118.0

Nozzle conﬁguration

H M L

H =

1 x 8

T-25

pi(1,3)

Water

Air

pi(2,4)

Commissioning

1k (1+3) + pi(1,3) => q (1+3)

The K-factor of the short sides together

with the commissioning pressure reading

of these equals the ﬂow of the short sides,

1&3.

2k (2+4) + pi(2,4) => q (2+4)

The K-factor of the long sides together

with the commissioning pressure reading

of these equals the ﬂow of the long sides,

2 & 4.

3q tot =q (1+3) + q (2+4)

The product's total ﬂow is the sum of the

above.

NB! pi(1,3) = pi(2,4)

NOTE: The commissioning pressure is

different for the long sides (2 & 4) and

the short sides (1 & 3).

Pi=

(

)

2[in.wg]

q = k·π [cfm]

Parasol VAV

20161026 Swegon reserves the right to alter specications

Fan-shape

X-shape

Parasol VAV

Swegon reserves the right to alter specications 20161026

OPEN THIS SIDE

OPENTHISSIDE

AIR

Maintenance
