SUNSHOWER DUO

Installation manual Part 2 / Installatie handleiding deel 2 / Installationshandbuch Teil 2 / Manual d’installation Partie 2

P1415-2 Rev. A 01-2017

MANUALE D'INSTALLAZIONE PARTE 2

Requirements / Benodigdheden /

Erforderliches / Équipment /

NOT Supplied / NIET Meegeleverd / NICHT im Lieferumfang enthalten/ NON fourni

Manual

max 3m

110mm

54mm

KIT

Requirements / Benodigdheden / Materialbedarf / Matérial nécessaire

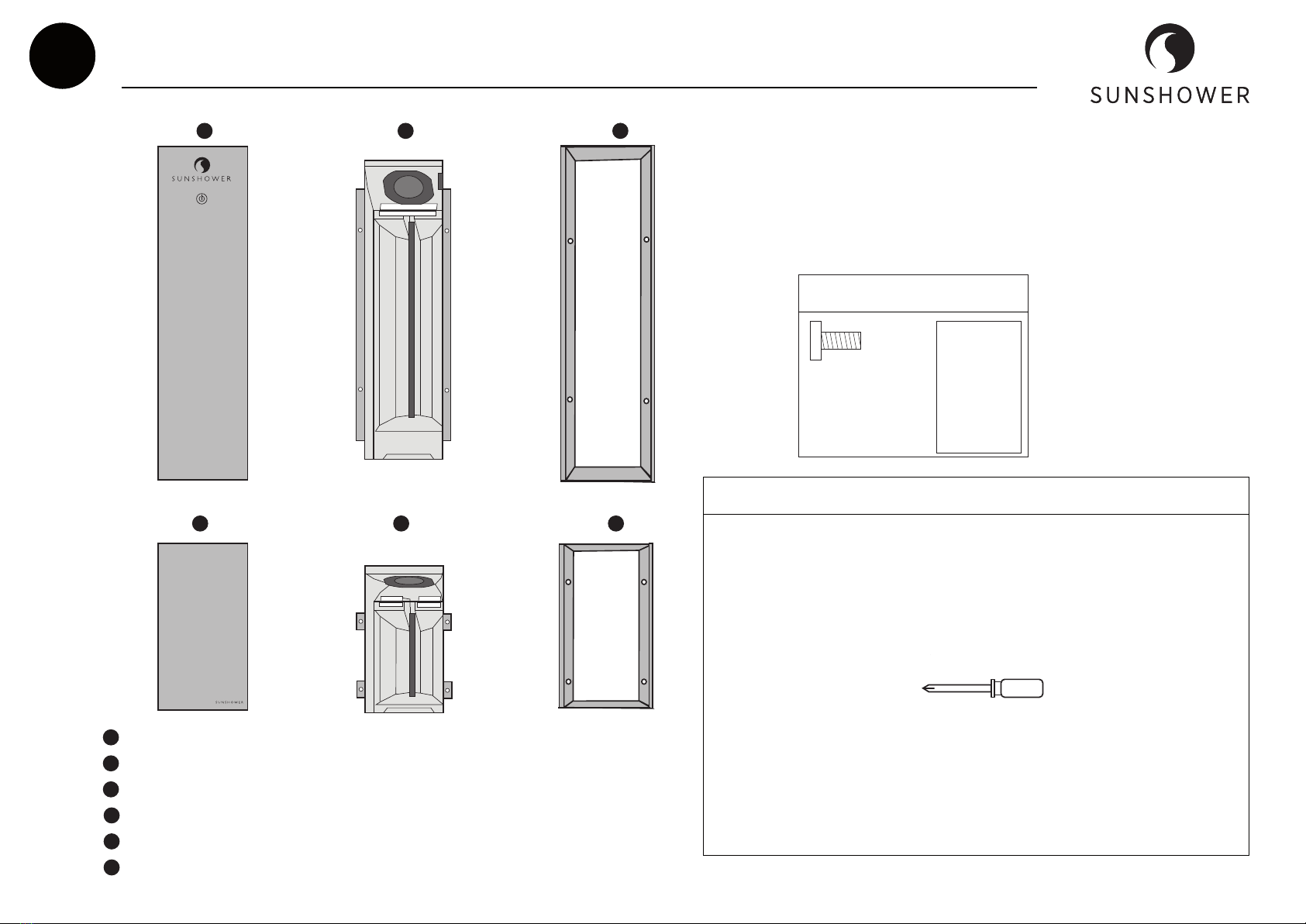

In the box / In de doos / In der Verpackung / Dans la boîte

P U R E

M I N I

1 2

Module 1: Glass pane / Glasplaat / Glasplatte / Plaque en verre

Module 1: Casing / Binnenwerk / Gehäuse / Logement2

Module 1:Wall frame / Wandframe / Wandrahmen / Cadre mural3

4 5 6

Module 2: Glass pane / Glasplaat / Glasplatte / Plaque en verre4

Module 2: Casing / Binnenwerk / Gehäuse / Logement5

Module 2:Wall frame / Wandframe / Wandrahmen / Cadre mural6

Module 1

Module 2

NECESSARIO

NELLA

SCATOLA

NECESSARIO

NON FORNITO

PIANO IN VETRO

INVOLUCRO

TELAIO

PIANO IN VETRO

INVOLUCRO

TELAIO

Example / Voorbeeld / Beispiel /

Exemples

Instructions / Instructies / Anleitung / Instructions

1Electrical connection / Electrische aansluiting / Stromanschluss /

Branchement électrique

RCD

Min. 300

RCD

• Make sure the flatcable is at

the front side!

• Zorg ervoor dat de flatcable

aan de voorzijde zit!

• Stellen Sie sicher, dass das

Flachbandkabel an der

Vorderseite ist!

• Assurez-vous que le câble

plat (limande) soit situé sur

le devant.

: Connect the pushwire terminal N= blue L= brown

= yellow/ green

: Sluit de kroonsteen aan. N= blauw L= bruin

= geel/ groen

: Stromkabel anschließen. N= blau L= braun

= gelb/ grün

: Branchez le domino électrique. N=bleu L=marron

= jaune/vert

RCD

Min. 300

RCD

Min. 300

RCD

Min. 300

RCD

Min. 300

RCD

ALLACCIAMENTO ELETTRICO

ASSICURARSI CHE IL CAVO SIA SUL

LATO FRONTALE

ISTRUZIONI

GIALLO/VERDE

N: BLU L:

MARRONE

Example / Voorbeeld / Beispiel /

Exemples

Requirements / Benodigdheden /

Erforderliches / Équipment /

Instructions / Instructies / Anleitung / InstructionsInstructions / Instructies / Anleitung / Instructions

Example / Voorbeeld / Beispiel /

Exemples

Electricity / Electriciteit / Elektrizität / Electricité

: Mount the reflector with the 4 supplied screws.

: Monteer de reflector met de 4 bijgeleverde schroeven.

: Befestigen Sie den Reflektor mit den 4 mitgelieferten d

Schrauben.

: Montez le réflecteur avec les 4 fournies.

Manual

max 3m

110mm

54mm

KIT

ISTRUZIONI

MONTARE IL RIFLETTORE CON LE 4 VITI FORNITE

NECESSARIO

ELETTRICITA'

Example / Voorbeeld / Beispiel /

Exemples

Instructions / Instructies / Anleitung / Instructions

Example / Voorbeeld / Beispiel /

Exemples

Electricity / Electriciteit / Elektrizität / Electricité

PURE XL TOUCH

: Connect the connector to the backside of the glasspane and

place the glass pane in the reflector (see detail A).

: Sluit de connector aan op de printplaat en plaats de glasplaat

in de reflector (zie detail A).

: Verbinden Sie den Stecker an der Rückseite der Glasscheibe

und legen Sie die Glasscheibe in den Reflektor (Siehe Detail

A).

: Branchez le connecteur au tableau d’affichage et placez la

plaque de verre dans le réflecteur (voir détail A).

ISTRUZIONI

ELETTRICITA'

Collegare il connettore sul retro del piano in vetro e posizionare il piano in vetro

nel riflettore (vedi particolare A).

Electricity / Electriciteit / Elektrizität / Electricité

Instructions / Instructies / Anleitung / Instructions

: Switch on the circuit breaker or RCD in the fuse box.The power button on

the Sunshower DUO should blink several times. (Do not touch the power

button, the Sunshower DUO is calibrating). If the power button not blinks,

check if the connector, in step 5, is mounted in the right way. If the power

button blinks, the Sunshower is ready to use.

: Schakel de groep of aardlekschakelaar in, in de groepenkast. De aan/ uit

toets op de Sunshower DUO zal even knipperen. (raak tijdens het knipperen

de aan/ uit toets niet aan, de Sunshower DUO is aan het kalibreren). Indien

de aan/ uit toets niet knippert controleer of de connector, in stap 5, goed is

gemonteerd. Indien de aan/ uit toets knippert dan is de Sunshower DUO

klaar voor gebruik.

: Schalten Sie den Schutzschalter oder RCD im Sicherungskasten ein. Der

Ein-/Ausschalter an der Sunshower DUO blinkt kurz. (Berühren Sie nicht

den Ein/Ausschalter, Sunshower DUO kalibriert) Wenn der Ein-/Ausschal-

ter nicht blinkt, prüfen Sie, ob der Stecker in Schritt 5, in der rechten Weise

montiert ist. Wenn die Ein/Ausschalter blinkt ist der Sunshower einsatzbereit.

: Branchez l’interrupteur ou le disjoncteur à la boîte à fusibles. Le bouton

marche/arrêt sur le Sunshower DUO devrait clignoter blanc. (Ne touchez

pas au bouton marche/arrêt, le Sunshower DUO est en cours de réglage).

Si le bouton marche/arrêt ne clignote pas, vérifiez si le connecteur, à l’étape

5, a bien été monté. Si le bouton marche/arrêt clignote, le Sunshower DUO

est alors prêt à l’emploi.

Accendere l'interruttore o RCD nella scatola dei fusibili. Il pulsante di alimentazione del

Pure Sunshower dovrebbe lampeggiare più volte. (Non toccare il pulsante, il Pure

Sunshower sta calibrando. Se il pulsante di accensione non lampeggia, controllare se il

connettore, nel passaggio 5, è stato montato nel modo giusto. Se il pulsante lampeggia, la

doccia solare è pronto all'uso.

ELETTRICITA'
