Sunricher SR-2201DMX Manuel utilisateur

CDW DMX512 Controller

19.4 mm

60.3 mm

09.2201E.04046

DMX512 Wall

Panel Controller

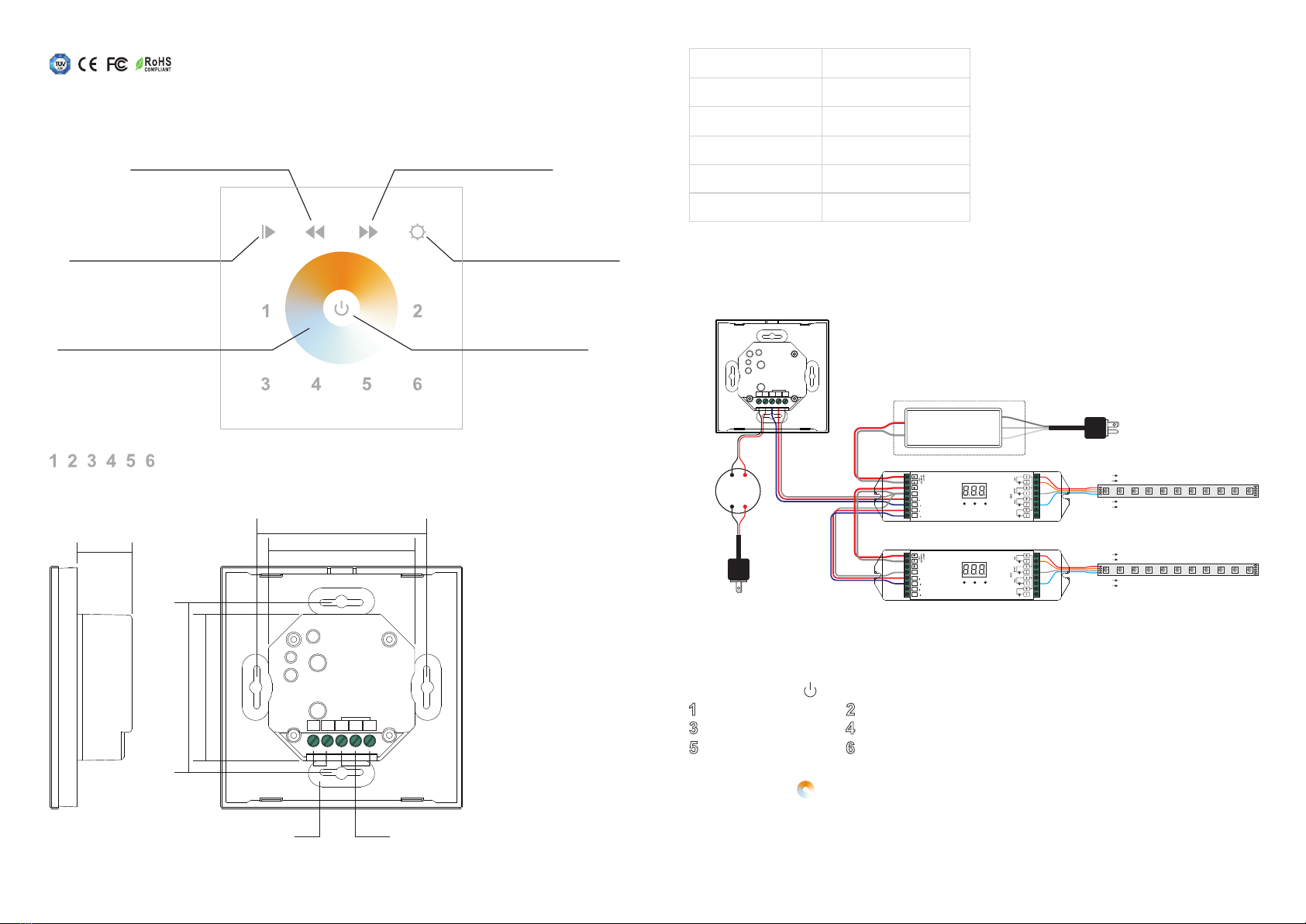

Wiring diagram

12-24VDC

PSU

Speed down, press and hold

down to decrease running speed

1. Set DMX Address

Set all DMX Decoder as DMX Address 001

3. Save color

1)Touch color wheel to choose the color

2)Press and hold down a target number over 3 seconds until LED light connected with the DMX decoder

flashes, the color is saved successfully, which will cover the default setting colors.

2. Default setting colors

100% Warm white 50% warm white +50% cool white

100% Natural white 50%Natural white +50% cool white

100% Cool white 50% Cool white +50% warm white

Press and hold down key to restore to default setting colors as follows:

12V/24V/36V

CV PSU

V+

V-

OUTPUT

INPUT

Conne ct w it h CD W LE D Strip

V+ V+

WW- WW-

NW- NW-

CW- CW-

AC 100-240V

Function introduction

Important: Read All Instructions Prior to Installation

Speed up, press and hold down

to increase running speed

Kelvin running, click to

start running, click again

to pause

Brightness up/down, press

and hold down to increase/

decrease light intensity

Click to switch on/off

Color wheel, click or slide touch

to choose a color temperature

Save 6 colors, press and hold down to save the color/effect, click to recall the saved

Output Signal DMX512 signal

Power Supply 12-24VDC

Power consumption < 20 mA

Operating temperature 0-40°C

Relative humidity 8% to 80%

Dimensions 86x86x29.1mm

Front side

Back side

DC Power input DMX512 signal output

• Touch sensitive

• Glass interface(white & black)

• Standard DMX512 Signal output

• Control CDW color(all white color)

• Waterproof grade: IP20

Product Data

D1 D1 D2 D 2

DMX512 Decoder

GND

whit e

0-5 0-9 0-9

Conne ct w it h LED Str ipCDW

V+ V+

WW- WW-

NW- NW-

CW- CW-

D1 D1 D2 D 2

DMX512 Decoder

GND

whit e

0-5 0-9 0-9

Operation

4. Recall the saved colors

Turn on the DMX master controller and click any of numbers of 1, 2, 3, 4, 5 and 6 to recall the saved colors.

• DO NOT install with power applied to device.

• DO NOT expose the device to moisture.

Safety & Warnings

V- V+ D+ GNDD-

DMX OUTP UT

52.0 mm

60.3 mm

52.0 mm

DMX512 Wa ll

Panel Co nt ro ll er

V- V+ D+ GN DD-

DMX OU TPUT

Installation

12-24VDC

Power Supply
