Sunbeam GRILL MASTER SG6522RP Manuel utilisateur

11440920 01/10

ASSEMBLER/INSTALLER:

LEAVE THESE INSTRUCTIONS WITH THE CONSUMER.

CONSUMER/USER:

READ ALL THESE INSTRUCTIONS AND KEEP THEM IN A SAFE PLACE FOR FUTURE REFERENCE.

MONTADOR/INSTALADOR:

DEJE ESTAS INSTRUCCIONES CON EL CONSUMIDOR.

CONSUMIDOR/USUARIO:

LEA TODAS ESTAS INSTRUCCIONES Y MANTÉNGALAS EN UN LUGAR SEGURO COMO REFERENCIA.

OUTDOOR COOKING

4101 Howard Bush Dr.

Neosho, Mo. 64850

INTERNET SITE:

www.bbqhq.com

ENGINEERING CODE

CODIGO DE

INGENIERIA

SDJ11334/*SDJ11344

IMPORTANT!!

TO AVOID UNNECESSARY

PROBLEMS!

BEFORE YOU BEGIN:

Review this parts list with the parts

in your carton.

If you have missing or damaged parts,

call this number IMMEDIATELY,

1-800-641-2100, for the SERVICE CENTER

nearest you.

¡ IMPORTANTE !

PARA EVITAR PROBLEMAS

INNECESARIOS

ANTES DE EMPEZAR:

Compare esta lista de piezas con las piezas

que se encuentran

dentro de la caja de cartón.

En caso de que falten piezas o algunas estén

en mal estado,

llamar a este número INMEDIATAMENTE:

1-800-641-2100, para averiguar cual es el

CENTRO DE SERVICIO

más cercano a usted.

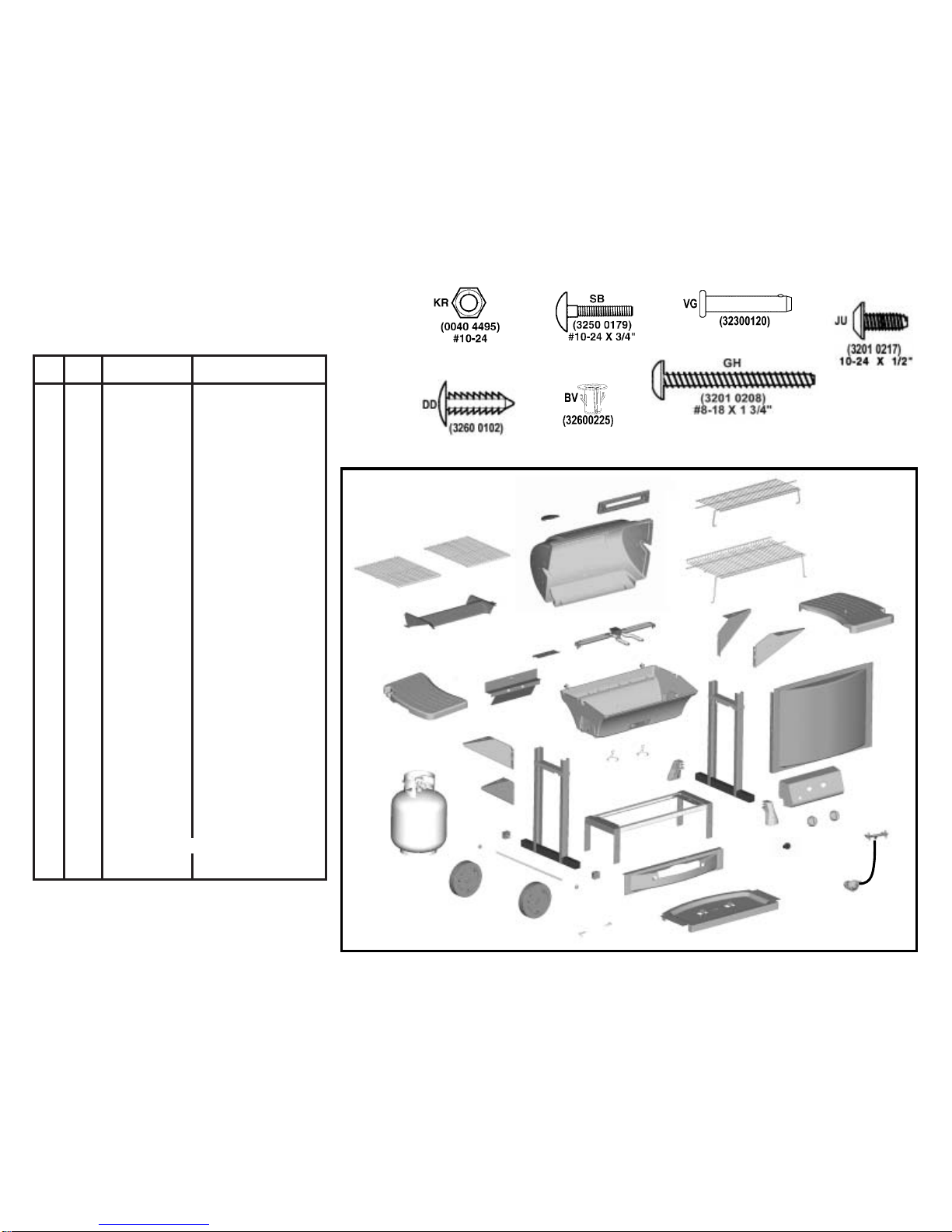

PARTS LIST

LISTA DE PIEZAS

MODELS-MODELOS

SG6522RP-*ST6522RP

*CYLINDER NOT INCLUDED ON MODEL ST6522RP

*NO SE INCLUYE EL TANQUE CON EL MODELO ST6522RP

11440920 (Pg.2)

47a

KEY QTY PART NUMBER DESCRIPTION

Hardware

shown actual

size

8Qty

(37)

Pre-assembled

(2) Pre-assembled

(2) Qty

(2) Pre-assembled

(2) Qty

26 27

61 45

56 58

47a

0124021301 FULL BASE

30230217 AXLE SOCKETS

01230176 AXLE

0415055401 C-CHANNELS

30260126 TABLE SIDE

0121051401 SIDE BRACKETS

0121051501 SIDE BRACKETS

0415055301 CASTING FRAME

30220120 WHEELS

00400251 HUB CAPS

30230218 FEET

0124021401 FRONT PANEL

1124021201 CONTROL PANEL

04573109 CONTROL BOX

36200168 IGNITER

35170181S HVR ASSEMBLY

30230207 CONTROL KNOBS

3412021701 BOTTOM CASTING

14410210S BURNER

01250170 VENTURI GUARD

11230175 HEAT SHIELD

38340139 GREASE WIRES

3411032012 GRILL LID

34210115 NAMEPLATE

30230219 HANDLE

0121055470 "I" TENT

04160151 COOKING GRIDS 50/50

38110164 WARMING RACK, BOTTOM

38110165 WARMING RACK, TOP

32300115 CYLINDER PIN

35510102 CYLINDER*

*ST6522RP CYLINDER NOT INCLUDED

11440920 (Pg.3)

47a

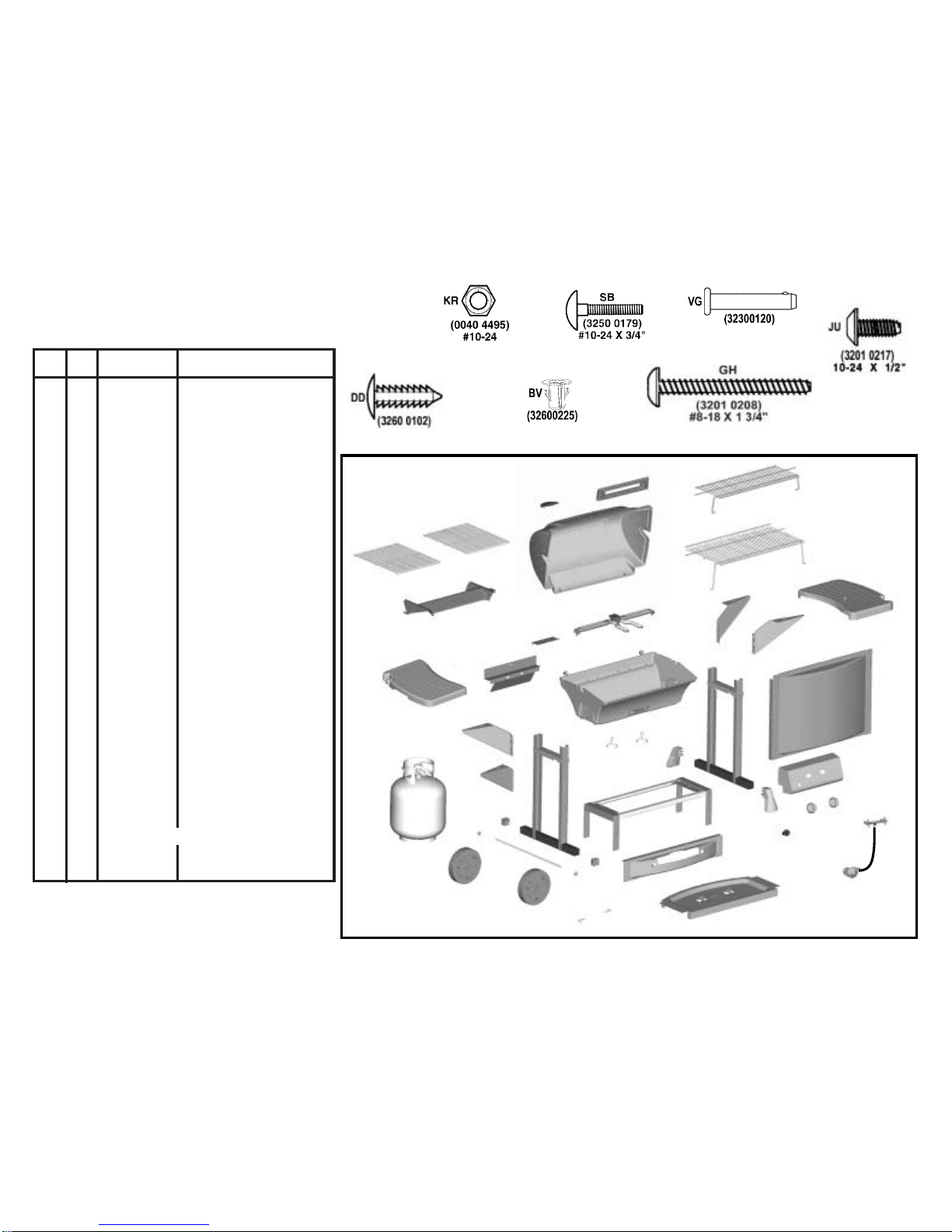

CLAVE CDAD PARTE NÚMERO DESCRIPCIÓN

Las Piezas Se

Muestran En

Tamaño Real

8Cdad

(37)

Previamente Armado

(2) Previamente Armado

(2) Cdad

(2) Previamente Armado

(2) Previamente Armado(2) Previamente Armado

(2) Cdad

26 27

61 45

56 58

47a

0124021301 BASE COMPLETA

30230217 CASQUILLO DEL EJE

01230176 EJE

0415055401 SOPORTES

30260126 MESA

0121051401 APOYO LATERAL

0121051501 APOYO LATERAL

0415055301 MARCO DEL CASCO

30220120 RUEDAS

00400251 TAPACUBOS

30230218 PATAS

0124021401 PANEL FRONTAL

1124021201 PANEL DECONTROL

04573109 CAJA DECONTROL

36200168 IGNITOR DE BOTÓN

35170181S SISTEMA HVR

30230207 BOTONES DECONTROL

3412021701 CASCO INFERIOR

14410210S QUEMADOR

01250170 GUARDA VENTURI

11230175 ESCUDO CONTRA CALOR

38340139 GANCHO DESUSPENSIÓN

3411032012 TAPA DEL ASADOR

34210115 PLACA DENOMBRE

30230219 ASIDERO

0121055470 TIENDA "I"

04160151 PARRILLAS PARA ASAR 50/50

38110164 PARRILLA DECALENTAMIENTO, INFERIOR

38110165 PARRILLA DECALENTAMIENTO, SUPERIOR

32300115 PERNOS DETANQUE

35510102 TANQUE DEGAS*

*EL TANQUE ST6522RP NO SE INCLUYE

11440920 (Pg.4)

FOR YOUR CONVENIENCE ,EXTRA

HARDWARE MAY BE INCLUDED .

P A R A S U C O N V E N I E N C I A ,

P U E D E H A B E R P A R T E S

E X T R A S .
