Stiga PACK COMPACT Manuel utilisateur

STIGA PARK

COMPACT

8211-0601-00

MONTERINGSANVISNING

ASENNUSOHJE

MONTERINGSANVISNING

MONTERINGSVEILEDNING

MONTAGEANLEITUNG

INSTALLATION GUIDE

GUIDE D'INSTALLATION

MONTAGEHANDLEIDING

GUIDA DI MONTAGGIO

GUÍA DE INSTALACIÓN

GUIA DE INSTALAÇÃO

INSTRUKCJA MONTAŻU

РУКОВОДСТВО ПО МОНТАЖУ

NÁVOD K INSTALACI

SZERELÉSI ÚTMUTATÓ

NAVODILA ZA NAMESTITEV

PAIGALDUSJUHIS

IRENGIMO INSTRUKCIJA

MONTŽAS ROKASGRMATA

SV.. 4

FI ... 6

DA ...8

NO.10

DE .12

EN .14

FR..16

NL..18

IT ...20

ES..22

PT..24

PL..26

RU .28

CS .31

HU .33

SL..35

ET..37

LT ..39

LV..41

D, E

SVENSKA

1 ALLMÄNT

Denna symbol betyder VARNING.

Personskada och/eller egendomsskada

kan bli följden om inte instruktionerna

följs noga.

Innan monteringen påbörjas skall

denna anvisning samt bifogade

trycksak

"SÄKERHETSFÖRESKRIFTER"

läsas noga.

2 MONTERING

För att undvika skador på personer och

egendom, får maskinen ej användas

förrän samtliga åtgärder i denna

anvisning har utförts.

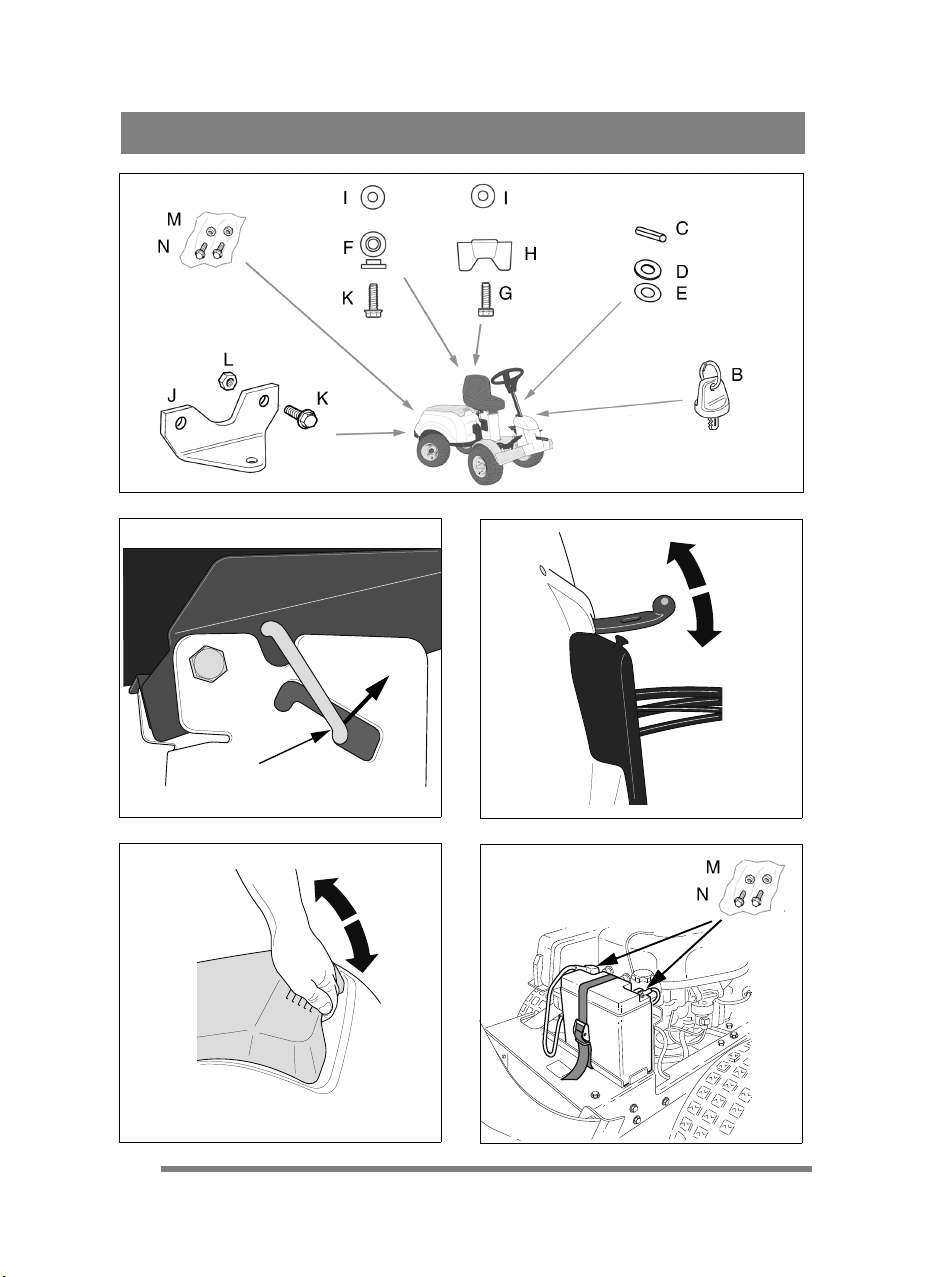

2.1 MONTERINGSDETALJER

I leveransen ingår en plastpåse, innehållande

detaljer som skall användas vid monteringen. Se

fig. 1. Påsen innehåller:

Pos Ant. Benämning Dimension

B2Nyckel

C 1 Spännstift 6 x 36

D 1 Shimsbricka 16 x 38 x 0.5

E 1 Shimsbricka 16 x 38 x 1.0

F2Ansatsbricka

G2 Skruv 8x20

H2 Skruvvred

I 4 Bricka 8.4 x 24 x 1.5

J 1 Dragplatta

K4 Skruv 8x20

L2Mutter

M 2 Skruv för batteri

N 2 Mutter för batteri

2.2 MOTORHUV

Förattkunnatankaochutföratillsynochunderhåll

av motor och batteri måste motorhuven öppnas.

Motorn får inte vara igång när huven

öppnas.

Öppning:

1. För upp sitsspärren (fig 2) och fäll sitsen framåt.

2. Dra upp gummistroppen i huvens framkant

(fig 3).

3. Ta tag i huvens framkant och fäll upp huven

(fig 4).

Stängning utförs omvänt.

Maskinen får inte användas utan att

motorhuven är stängd och låst. Risk för

brännskador och klämskador

föreligger.

2.3 BATTERI

Kortslut inte batteriets poler. Gnistor

uppstår som kan orsaka brand. Bär

inte smycken av metall som kan komma

i kontakt med batteripolerna.

I händelse av skador på batterihöljet,

lock, poler eller skada på listen som

täcker ventilerna skall batteriet bytas

ut.

Batteriet är ett ventilreglerat batteri med 12 V

nominell spänning. Batterivätskan behöver och

kanejkontrollerasellerfyllaspå.Endaunderhållet

som krävs är laddning efter t.ex. lång lagring.

Efter laddningen skall batteriet förvaras på en sval

plats.

Före första användning skall batteriet

fulladdas. Batteriet skall alltid förvaras

fulladdat. Om batteriet förvaras

urladdat uppstår allvarliga skador.

2.3.1 Laddning med motorn

I första hand kan batteriet laddas med hjälp av

motorns generator enligt följande:

1. Montera batteriet i maskinen enligt nedan.

2. Ställ upp maskinen utomhus eller montera

utsugningsanordning för avgaserna.

3. Starta motorn enligt instruktionerna i

bruksanvisningen.

4. Kör motorn utan stopp, kontinuerligt under 45

minuter.

5. Stoppa motorn och batteriet är fulladdat.

2.3.2 Laddning med batteriladdare

Vid laddning med batteriladdare skall en

batteriladdare med konstantspänning användas.

Kontakta återförsäljaren för inköp av

batteriladdare med konstantspänning.

Batteriet kan skadas om en batteriladdare av

standardtyp används.

2.3.3 Montering

1. Öppna motorhuven och placera batteriet på

avsedd plats. Se fig. 5.

2. Spänn fast batteriet.

3. Anslut förs den röda kabeln till batteriets

pluspol (+).

4. Anslut den svarta kabeln till batteriets

minuspol (-).

Om kablarna förväxlas förstörs

generator och batteri.

Motorn får aldrig köras med

bortkopplat batteri. Risk för allvarliga

skador på generator och elsystem.

SVENSKA SE

2.4 SITS (FIG. 6)

Lossa spärren (S) och fäll upp sitskonsolen.

Montera infästningen i de bakre (övre) hålen enligt

följande:

1. Montera ansatsbrickorna (F) på skruvarna (K).

2. Stick in skruvarna genom slitsarna i konsolen.

Placera en bricka (I) mellan sitsen och

konsolen.

3. Drag fast skruvarna i sitsen.

Åtdragningsmoment: 9±1,7 Nm.

Om skruvarna drages hårdare än 9±1,7

Nm kommer sitsen att förstöras.

4. Kontrollera att sitsen löper lätt i konsolens

slitsar.

Montera infästningen i de främre (nedre) hålen

enligt följande:

1. Montera skruvvreden (H) på skruvarna (G).

2. Montera en bricka (I) på vardera skruven.

3. Stick in skruvarna genom slitsarna i konsolen

och drag fast för hand i sitsen.

4. Fäll ner sitsen och ställ in den i önskat läge.

5. Drag fast skruvvreden (H) för hand.

Skruvvreden (H) och sitsen förstörs om

verktyg används.

Sitsen är fällbar. Om maskinen parkeras utomhus

vid regn, fäll sitsen framåt för att skydda sittdynan

från väta.

Sitsen är spärrad. För att fälla upp eller ner sitsen,

lossa spärren (S).

2.5 RATT (FIG 7)

För att minimera axialspelet i rattaxeln skall

shimsbrickorna (D) och/eller (E) monteras på

axeln mellan rattrör och konsol enligt följande:

1. Montera rattröret på axeln och fixera genom att

slå in sprinten (C) ca 1/3.

2. Drag rattrör och axel uppåt.

3. Kontrollerautifrånomingenbricka,brickan0,5

mm, brickan 1,0 mm eller båda brickorna kan

skjutas in i spalten. Brickan/brickorna får ej

forceras in, ett litet axialspel skall finnas.

4. Drag ut sprinten och demontera rattröret.

5. Montera bricka/brickor enligt punkt 3 ovan.

6. Montera rattröret på axeln och fixera genom att

slå in sprinten helt. Använd mothåll.

2.6 DRAGPLATTA (FIG. 8)

Montera dragplattan (J) baktill på maskinen.

Använd skruvarna (L+K).

Åtdragningsmoment: 22 Nm.

2.7 SNABBFÄSTEN

Snabbfästena levereras i separat kartong

tillsammans med monteringsinstruktion.

Montera snabbfästena på maskinens framaxlar.

2.8 DÄCKTRYCK

Kontrollera lufttrycket i däcken. Rätt lufttryck:

Fram: 0,6 bar (9 psi)

Bak: 0,4 bar (6 psi)

2.9 TILLBEHÖR

För montering av klippaggregat och andra

tillbehör, se separat monteringsanvisning, vilken

bifogas respektive tillbehör.

SUOMI

1 YLEISTÄ

Tämä kuvake tarkoittaa VAROITUS.

Ohjeita on noudatettava tarkasti henki-

lö- ja/tai omaisuusvahinkojen välttämi-

seksi.

Lue huolella nämä käyttöohjeet sekä

TURVAOHJEITA-vihkonen ennen

koneen kokoamista.

2 ASENNUS

Henkilö- ja omaisuusvahinkojen välttä-

miseksi konetta ei saa käyttää ennen

kuin kaikki ohjeissa mainitut toimenpi-

teet on suoritettu.

2.1 TARVIKEPUSSI

Koneen mukana on toimitettu muovipussi, jonka

sisältämät osa on asennettava ennen koneen käyt-

töä. Pussin sisältö (kuva 1):

KohtaNro Nimike Mitat

B2Avain

C 1 Jousisokka 6 x 36

D 1 Säätölevy 16 x 38 x 0.5

E 1 Säätölevy 16 x 38 x 1.0

F2Välikelevy

G 2 Ruuvi 8 x 20

H 2 Säätöpyörät

I 4 Aluslevy 8.4 x 24 x 1.5

J 1 Vetolevy

K 4 Ruuvi 8 x 20

L2Mutteri

M2 Akunruuvi

N2 Akunmutteri

2.2 KONEPELTI

Konepelti on avattava tankkausta ja moottorin ja

akun tarkastusta ja huoltoa varten.

Moottori ei saa olla käynnissä, kun ko-

nepelti avataan.

Avaaminen:

1. Nosta istuimen salpa (kuva 2) ja kallista istuin

eteen.

2. Nosta ylös kumisilmukka konepellin etureunas-

sa (kuva 3).

3. Tartu konepellin etureunaan ja nosta konepelti

ylös (kuva 4).

Konepelti suljetaan päinvastaisessa järjestyksessä.

Konetta ei saa käyttää ellei konepelti

ole suljettu ja lukittu. Palo- ja puristu-

misvammojen vaara.

2.3 AKKU

Älä oikosulje akun napoja. Kipinät voi-

vat aiheuttaa palovaaran. Riisu metalli-

korut, jotka saattavat osua akun

napoihin.

Jos akun kuori, kansi, navat ja venttiili-

en peitelista vaurioituvat, akku tulee

vaihtaa.

Akku on venttiilisäädelty malli, jonka nimellisjän-

nite on12 volttia. Akkunestettä ei tarvitse eikävoi

tarkastaa eikä lisätä. Ainoa tarvittava huolto on la-

taus esim. pitkän varastoinnin jälkeen.

Säilytä täyteen ladattu akku viileässä paikassa.

Akku pitää ladata täyteen ennen ensim-

mäistä käyttökertaa. Akku tulee säilyt-

tää täyteen ladattuna. Jos akku

säilytetään tyhjänä, siihen voi tulla va-

kavia vaurioita.

2.3.1 Lataus generaattorilla

Akku voidaan ladata myös moottorin generaatto-

rilla seuraavasti:

1. Asenna akku koneeseen kuvatulla tavalla.

2. Aja kone ulos tai käytä pakokaasuimuria.

3. Käynnistä moottori käyttöohjeen ohjeiden mu-

kaan.

4. Käytä moottoria 45 minuutin ajan.

5. Pysäytä moottori. Akku on nyt täyteen ladattu.

2.3.2 Lataus akkulaturilla

Akun lataukseen saa käyttää vain vakiojännitelatu-

ria.

Vakiojännitelatureita saat valtuutetuilta Stiga-jäl-

leenmyyjiltä.

Akku saattaa vaurioitua, jos sitä ladataan ta-

vallisella akkulaturilla.

2.3.3 Akun asennus

1. Avaa konepelti ja asenna akku paikalleen. Kat-

so kuva 5.

2. Kiinnitä akku.

3. Kytke ensin punainen kaapeli akun plusnapaan

(+).

4. Kytke sitten musta kaapeli akun miinusnapaan

(–).

Jos kaapelit kytketään vääriin napoi-

hin, generaattori ja akku vaurioituvat.

Moottoria ei saa koskaan käyttää ilman

akkua. Generaattori ja koneen sähkö-

järjestelmä voivat vaurioitua vakavas-

ti.

SUOMI FI

2.4 ISTUIN, KUVA 6

Vapauta salpa (S) ja nosta istuimen kannatin ylös.

Asenna kiinnike taempiin (ylempiin) reikiin seu-

raavasti:

1. Pujota aluslevyt (F) ruuveille (K).

2. Työnnä ruuvit kannattimen urien läpi. Pujota

aluslevy (I) istuimen ja kannattimen väliin.

3. Tiukkaa istuimen ruuvit. Tiukkuus: 9 ±1,7 Nm.

Istuin vaurioituu, jos ruuvit tiukataan

liian kireälle (yli 9±1,7 Nm).

4. Tarkasta, että istuin liikkuu kevyesti kannatti-

men urissa.

Asenna kiinnike etumaisiin (alempiin) reikiin seu-

raavasti:

1. Kierrä säätöpyörät (H) ruuveille (G).

2. Pujota aluslevy (I) molemmille ruuveille.

3. Työnnä ruuvit kannattimen urien läpi ja tiukkaa

säätöpyörät käsin.

4. Laske istuin alas ja säädä haluttuun asentoon.

5. Tiukkaa säätöpyörät (H) sormitiukkuuteen.

Säätöpyörät (H) ja istuin vaurioituvat,

jos käytät tähän työkaluja.

Istuinvoidaankallistaa.Joskonepysäköidäänulos

sateeseen, kallista istuin eteen, jotta istuintyyny ei

kastu.

Istuin on lukittu salvalla. Kun haluat kääntää istui-

men ylös tai alas, vapautua ensin salpa (S).

2.5 OHJAUSPYÖRÄ

Ks. kuva 7. Ohjausakselin päittäisvälyksen mini-

moimiseksi voidaan asentaa säätölevy (D) ja/tai

(E) akselille ohjauspyöräputken ja kannattimen

väliin seuraavasti:

1. Asenna ohjausakselin kuori ohjausakselille ja

kiinnitä se naputtamalla putkisokkaa (C) sisään

noin 1/3.

2. Vedä ohjauspyöräputkea ja akselia ylöspäin.

3. Tarkasta ulkopuolelta voiko rakoon työntää

säätölevyn ja mahtuuko siihen 0,5 mm, 1,0 mm

tai molemmat säätölevyt. Säätölevyjä ei saa

asentaa väkisin, akselissa pitää olla hieman

päittäisvälystä.

4. Vedä sokka ulos ja irrota ohjauspyöräputki.

5. Asenna säätölevyt kohdan 3 mukaisesti.

6. Asenna ohjausakselin kuori ohjausakselille ja

kiinnitä se naputtamalla putkisokka täysin si-

sään. Käytä vastintukea.

2.6 VETOLAITE

Ks. kuva 9. Kiinnitä vetolaite (J) taka-akselin ala-

sivun kahteen reikään ruuveilla (L+K). Tiukkaa

ruuvit.

Tiukkuus: 22 Nm.

2.7 PIKAKIINNIKE

Pikakiinnikkeet toimitetaan erillisessä pakkauk-

sessa yhdessä asennusohjeiden kanssa.

Asenna pikakiinnikkeet koneen etuakseleille.

2.8 RENGASPAINE

Tarkasta rengaspaineet. Oikea paine:

Edessä: 0,6 bar (9 psi)

Takana: 0,4 bar (6 psi)

2.9 LISÄVARUSTEETI

Lisävarusteiden asennus selostetaan lisävarusteen

mukana toimitetussa erillisessä asennusohjeessa.

Huom. Leikkuulaite katsotaan lisävarusteeksi.

DANSK

1 GENERELT

Dette symbol betyder ADVARSEL.

Personskade og/eller materielle skader

kan blive konsekvensen, hvis ikke in-

struktionerne følges nøje.

Læs denne brugsanvisning samt de ved-

lagte "SIKKERHEDSFORSKRIF-

TER" omhyggeligt igennem, før

monteringen påbegyndes.

2 MONTERING

For at undgå skader på personer og

materiel må man ikke bruge maskinen,

før man har truffet alle de foranstalt-

ninger, der er beskrevet i denne brugs-

anvisning.

2.1 TILBEHØRSPOSE

Med maskinen følger en plasticpose med dele, der

skal monteres før brug. Posen indeholder (fig. 1):

Pos. Ant. Betegnelse Dimension

B2Nøgle

C 1 Spændstift 6 x 36

D 1 Passkive 16 x 38 x 0,5

E 1 Passkive 16 x 38 x 1,0

F 2 Ansatsskive

G2 Skrue 8x20

H 2 Skruegrebet

I 4 Underlagsskive 8,4 x 24 x 1,5

J1Trækplade

K4 Skrue 8x20

L 2 Møtrik

M 2 Skrue til batteri

N 2 Møtrik til batteri

2.2 MOTORHJELM

For at kunne foretage tankning, tilsyn og vedlige-

holdelse af motoren og batteriet skal man åbne mo-

torhjelmen.

Motoren må ikke være i gang, når hjel-

men åbnes.

Åbning:

1. Før sædespærren op (fig. 2) og vip sædet frem.

2. Træk op i gummistroppen i hjelmens forkant

(fig. 3).

3. Tag fat i hjelmens forkant og vip hjelmen op

(fig. 4).

Motorhjelmen lukkes ved at følge beskrivelsen i

omvendt rækkefølge.

Maskinen må ikke bruges, uden at mo-

torhjelmen er lukket og låst. Der er risi-

ko for forbrænding og klemnings-

skader.

2.3 BATTERI

Kortslut ikke batteriets poler. Der vil

opstå gnister, som kan medføre brand.

Bær ikke smykker af metal, der kan

komme i kontakt med batteripolerne.

I tilfælde af skader på batterikappe,

dæksel, poler eller skader på listen, der

dækker ventilerne, skal batteriet ud-

skiftes.

Batteriet er et ventilreguleret batteri med 12 V no-

minel spænding. Elektrolytniveauet hverken kan

eller skal kontrolleres eller påfyldes. Den eneste

vedligeholdelse, der kræves, er opladning efter

f.eks. lang tids opbevaring.

Efter opladning skal batteriet opbevares køligt.

Før batteriet tages i brug første gang,

skal det fuldlades. Batteriet skal altid

opbevares helt opladet. Hvis batteriet

opbevares afladet, opstår der alvorlige

skader.

2.3.1 Opladning med motoren

I første omgang kan batteriet oplades ved hjælp af

motorens generator på følgende måde:

1. Montér batteriet i henhold til nedenstående.

2. Placér maskinen udendørs eller montér en ud-

sugningsanordning til udstødningsgassen.

3. Start motoren i henhold til instruktionerne i

brugsanvisningen.

4. Kør motoren uden uafbrudt uden stop i 45 mi-

nutter.

5. Stop motoren, og batteriet er fuldt opladet.

2.3.2 Opladning med batterilader

Ved opladning med batterilader skal der anvendes

en batterilader med konstant spænding.

Kontakt forhandlerenvedr.købaf batteriladermed

konstant spænding.

Batteriet kan tage skade, hvis der anvendes en

batterilader af standardtype.

2.3.3 Montering af batteriet

1. Åbn motorhjelmen og placér batteriet på det

dertil beregnede sted . Se fig. 5.

2. Spænd batteriet fast.

3. Tilslut først det røde kabel til batteriets pluspol

(+).

4. Tilslut det sorte kabel til batteriets

minuspol (-).

Hvis kablerne byttes om, ødelægges ge-

nerator og batteri.

Motoren må aldrig køre, når batteriet

er koblet fra. Der er risiko for alvorlige

skader på generator og el-system.

DANSK DA

2.4 SÆDE, FIG. 6.

Løsn låsen (S) og vip sædekonsollen op.

Montér fastgørelsen i de bageste (øverste) huller

på følgende måde:

1. Montér ansatsskiverne (F) på skruerne (K).

2. Stik skruerne ind gennem slidserne i konsollen.

Placér en underlagsskive (I) mellem sædet og

konsollen.

3. Spænd skruerne i sædet. Tilspændingsmoment:

9 ±1,7 Nm.

Hvis skruerne spændes hårdere end 9

±1,7 Nm, vil sædet blive ødelagt.

4. Kontrollér, at sædet løber let i konsollens slid-

ser.

Montér fastgørelsen i de forreste (nederste) huller

på følgende måde:

1. Montér skruegrebene (F) på skruerne (G).

2. Montér en afstandsskive (I) på hver skrue.

3. Stik skruerne ind gennem slidserne i konsollen

og spænd dem i slidsen med hånden.

4. Vip sædet ned og indstil det i den ønskede stil-

ling.

5. Spænd skruegrebet (H) med hånden.

Skruegrebene (H) og sædet ødelægges,

hvis der bruges værktøj.

Sædet kan vippes fremover. Hvis maskinen parke-

res udendørs i regnvejr, kan man vippe sædet frem-

over for at beskytte sædepuden mod regnen.

Sædet er låst. For at vippe sædet op eller ned skal

man først løfte spærren S.

2.5 RAT

Se fig. 7. For at mindske aksialspillet i ratakslen

skal passkiverne (D) og/eller (E) monteres på aks-

len mellem ratrør og konsol på følgende måde:

1. Montér ratrøret på akslen og gør det fast ved at

slå splitten (C) ca. 1/3 ind.

2. Træk ratrør og aksel opad.

3. Kontrollér udefra, om ingen skive, en 0,5 mm-

skive, 1,0 mm-skive eller begge skiver kan

skubbes ind i mellemrummet. Skiven/skiverne

må ikke presses ind med magt; der skal være

lidt aksialt spillerum.

4. Træk splitten ud og demontér ratrøret.

5. Montér skive/skiver, som beskrevet i pkt. 3 her-

over.

6. Montér ratrøret på akslen og gør det fast ved at

slå splitten helt ind. Brug modhold.

2.6 TRÆKANORDNING

Sefig.9. Skrutrækanordningen(J)i detohullerpå

undersiden af bagakslen ved hjælp af skruerne

(L+K). Stram skruerne godt til.

Tilspændingsmoment: 22 Nm.

2.7 SNAPBESLAG

Snapbeslagene leveres i en separat æske sammen

med en monteringsvejledning.

Montér snapbeslagene på maskinens foraksler.

2.8 DÆKTRYK

Kontrollér lufttrykket i dækkene. Korrekt lufttryk:

For: 0,6 bar (9 psi).

Bag: 0,4 bar (6 psi)

2.9 TILBEHØR

For montering af tilbehør, se separat monterings-

vejledning, der følger med det respektive tilbehør.

Bemærk! Klippeaggregater regnes her som tilbe-

hør.

NORSK

1 GENERELT

Dette symboletbetyrADVARSEL. Hvis

du ikke følger instruksjonene nøye, kan

det føre til personskade og/eller materi-

ell skade.

Før monteringen begynner må denne

bruksanvisningen og den medfølgende

trykksaken "SIKKERHETSFOR-

SKRIFTER" leses nøye.

2 MONTERING

Maskinen må ikke tas i bruk før alle til-

tak i denne anvisningen er utført. Dette

for å unngå skade på personer og eien-

dom.

2.1 TILBEHØRSPOSE

Med maskinen følger det en plastpose med deler

som skal monteres før bruk. Posen inneholder (fig.

1):

Pos Ant. Navn Mål

B2Nøkkel

C 1 Spennstift 6 x 36

D 1 Mellomleggsskive 16 x 38 x 0,5

E 1 Mellomleggsskive 16 x 38 x 1,0

F 2 Ansatsskive

G2 Skrue 8x20

H2 Vingemutter

I 4 Skive 8,4 x 24 x 1,5

J1Spennplate

K4 Skrue 8x20

L2Mutter

M 2 Skruve til batteri

N 2 Mutter til batteri

2.2 MOTORPANSER

For at du skal kunne fylle drivstoff, utføre tilsyn

med og vedlikehold av motor og batteri, må mot-

orpanseret åpnes.

Motoren må ikke være i gang når pan-

seret åpnes.

Åpning:

1. Hev setesperren (fig. 2) og fell setet framover.

2. Trekk opp gummistroppen foran på panseret

(fig. 3).

3. Ta tak i forkanten av panseret og hev det opp

(fig. 4).

Panseret lukkes i omvendt rekkefølge.

Maskinen må ikke brukes uten at mot-

orpanseret er lukket og låst. Fare for

brannskader og klemskader.

2.3 BATTERI

Ikke kortslutt batteriets poler. Det kan

oppstå gnister som kan føre til brann.

Ikke bruk smykker av metall som kan

komme i kontakt med batteripolene.

Ved skader på batteridekselet, lokk, po-

ler eller listen som dekker ventilene, må

batteriet skiftes.

Batteriet er et ventilregulert batteri med 12 V no-

minell spenning. Batterivæsken trenger ikke og

kan ikke kontrolleres eller fylles på. Det eneste

som kreves av vedlikehold er lading, for eksempel

etter lengre tids oppbevaring.

Etter lading skal batteriet oppbevares kjølig.

Batteriet må lades helt opp før første

gangs bruk. Batteriet skal alltid oppbe-

vares i helt oppladet stand. Hvis batte-

riet oppbevares i utladet stand, oppstår

det alvorlige skader.

2.3.1 Lading med motoren

Først og fremst kan batteriet lades ved hjelp av mo-

torens generator, slik:

1. Monter batteriet i maskinen som beskrevet ned-

enfor.

2. Sett maskinen utendørs eller monter en utsu-

gingsinnretning for avgassene.

3. Start motoren etter instruksene i bruksanvisnin-

gen.

4. Kjør motoren uten stopp, kontinuerlig i 45 mi-

nutter.

5. Stopp motoren og batteriet er helt oppladet.

2.3.2 Lading med batterilader

Ved lading med batterilader må det brukes en lader

med konstant spenning.

Kontakt forhandleren for innkjøp av batterilader

med konstant spenning.

Batteriet kan skades hvis du bruker en batteri-

lader av standardtype.

2.3.3 Montering av batteriet

1. Åpne motorpanseret og sett batteriet på anvist

plass. Se figur 5.

2. Spenn batteriet fast.

3. Kople først den røde kabelen til batteriets plus-

spol (+).

4. Kople den svarte kabelen til batteriets

minuspol (-).

Hvis kablene byttes om, blir generato-

ren og batteriet ødelagt.

Motoren må aldri kjøres med frakoplet

batteri. Fare for alvorlige skader på ge-

nerator og el-system.

Table des matières

Langues :

Autres manuels Stiga Tondeuse à gazon

Stiga

Stiga MULTICLIP 46 ELECTRIC Manuel utilisateur

Stiga

Stiga MULTICLIP 53 S RENTAL Manuel utilisateur

Stiga

Stiga Garden Compact Manuel utilisateur

Stiga

Stiga TORNADO 45 TORNADO 45 Manuel utilisateur

Stiga

Stiga Stig 300 Manuel utilisateur

Stiga

Stiga VILLA 14 HST Manuel utilisateur

Stiga

Stiga EL 340 Li 48 Manuel utilisateur

Stiga

Stiga Aero 132e Manuel utilisateur

Stiga

Stiga MULTICLIP 53 S EURO Manuel utilisateur

Stiga

Stiga Park 2WD Manuel utilisateur

Stiga

Stiga MULTICLIP 46 ELECTRIC Manuel utilisateur

Stiga

Stiga CP1 434 Series Manuel utilisateur

Stiga

Stiga MP1 554 Series Manuel utilisateur

Stiga

Stiga PARK 121 M Manuel utilisateur

Stiga

Stiga Turbo 43 S Combi Manuel utilisateur

Stiga

Stiga PARK 85 combi Manuel utilisateur

Stiga

Stiga KMX 84 Series Manuel utilisateur

Stiga

Stiga COLLECTOR 46 EL Manuel utilisateur

Stiga

Stiga COLLECTOR 46 S Manuel utilisateur

Stiga

Stiga PARK COMPACT Manuel utilisateur

Stiga

Stiga MULTICLIP 50 EURO Manuel utilisateur

Stiga

Stiga TORNADO 51 SE Manuel utilisateur

Stiga

Stiga 420 Manuel utilisateur

Stiga

Stiga Villa 2WD Series Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
