Steren K-600 Manuel utilisateur
IMPORTANTE
Antes de utilizar su nuevo Kit de tiranosaurio motorizado, por
favor lea las siguientes recomendaciones
No exponga el equipo a temperaturas extremas.
Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
El equipo contiene partes pequeñas, no lo deje cerca de
niños pequeños.
CARACTERISTICAS
Su Nuevo Kit de Tiranousario está diseñado para niños de 10
años o más que gustan de construir y desarrollar sus habilidades
manuales.
Este kit no necesita de soldadura para conectar los componentes
electrónicos así como pegamento para unir las piezas. Se
familiarizarán con la operación de la transmisión mecánica a través
de engranes y poleas.
•
•
•
•
•
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C
CONTENIDO
CONTENIDO
ESPAÑOL-03
ESPAÑOL
(P1)
1
Caja de engranes
(P2)
1
Motor
(P3)
1
Engrane central
(P4)
1
Engrane Blanco
(P5)
1
Engrane Rojo
(P6)
1
Engrane Verde
(P7)
1
Engrane Blanco 36T
(P8)
1
Eje de metal
(3x52mm)
(P9)
1
Eje de metal
(2x40mm)
(P10)
2
Tubos de plastico (CH)
(P11)
2
Sujetadores
ESPAÑOL-04
ESPAÑOL
(P12)
4
Tubos de plástico (GR)
(P13)
6
Tapones
(P14 y P15)
2
Cable con terminal
(Amarillo y Verde)
(P16)
1
Compartimiento de
batería
(P17)
1
Interruptor
(P18)
2
Alambre de 7 cm
(P19)
2
Tuerca M2
(P21)
4
Tornillo autoajustable
(P22)
2
Tornillo
(P20)
28
Tornillo
ENSAMBLE DE LA CAJA DE ENGRANES
1.- Introduzca un eje de metal (P8) a través de la caja de engranes
(P1), asegurándose de colocar el engrane blanco (P4) y el engrane rojo
(P5) en medio de la caja de engranes (P1) y que el eje de metal (P8)
cruce ambos engranes. En los extremos del eje de metal (P8) coloque
los tubos de plástico (P10) y nalmente coloque los conectores de
plástico (P29) como se indica en la siguiente Figura
ESPAÑOL-05
ESPAÑOL
(P23)
6
Rondana
(P24)
2
Resorte
(P25)
3
Tubo de PVC
(P26)
2
Pie de metal
(P27)
6
Placas de metal
(Grandes)
(P28)
2
Placas de metal
(Pequeñas)
(P29)
2
Conector de plastico
ESPAÑOL-06
ESPAÑOL

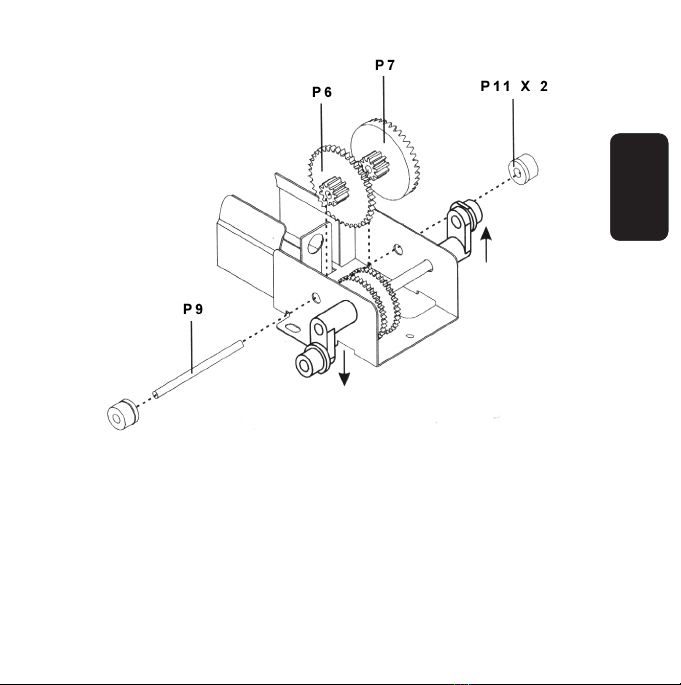

2.- Coloque el otro eje de metal (P9) a través de la caja de engranes
(P8) e introduzca el engrane verde (P6) y el engrane blanco (P7) como
en el paso anterior. En los extremos del eje de metal coloque los
sujetadores (P11) como lo muestra la siguiente Figura.
ESPAÑOL-07
ESPAÑOL

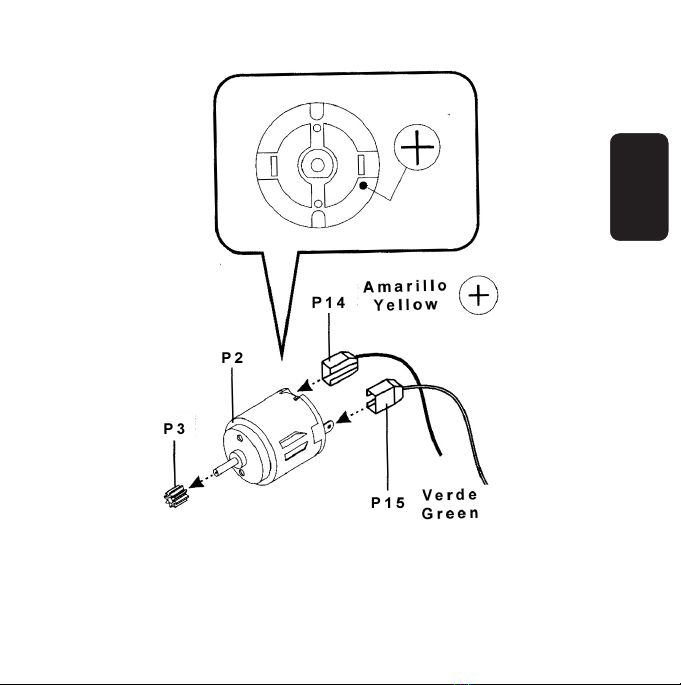

3.- Coloque el engrane central (P3) a la mitad del motor (P2). Conecte
el cable amarillo con terminal (P14) a la entrada positiva (+) del motor.
Conecte el cable verde con terminal (P15) a la otra entrada del motor.
ESPAÑOL-08
ESPAÑOL
INSTALACION
ESPAÑOL-09
ESPAÑOL

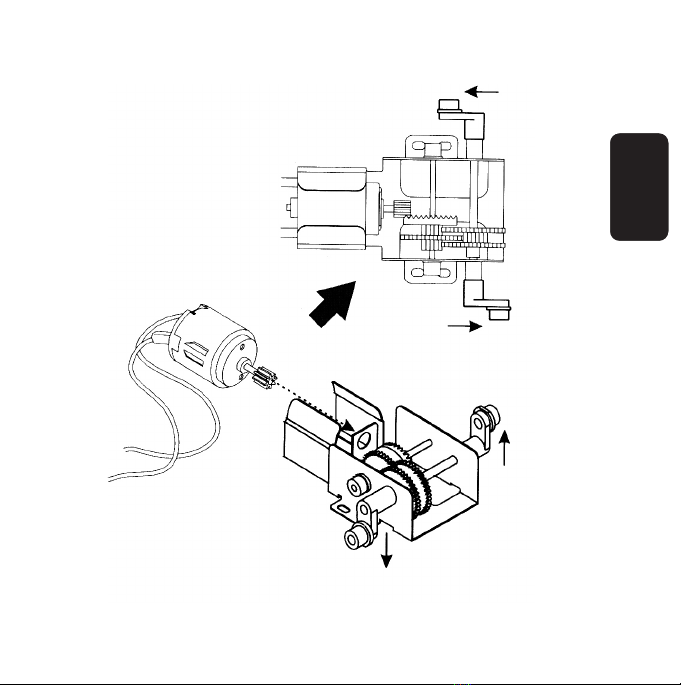

4.- Instale el motor en la caja de engranes de tal forma que el engrane
central coincida con los engranes ya instalados en la caja de engranes
INSTALACION
ESPAÑOL-10
ESPAÑOL
5.- Ubique la placa de madera A1 y A2. Coloque dos placas de metal
(P27) y dos placas de metal chicas (P28). Utilice tornillos (P20) para
sujetarlas.
