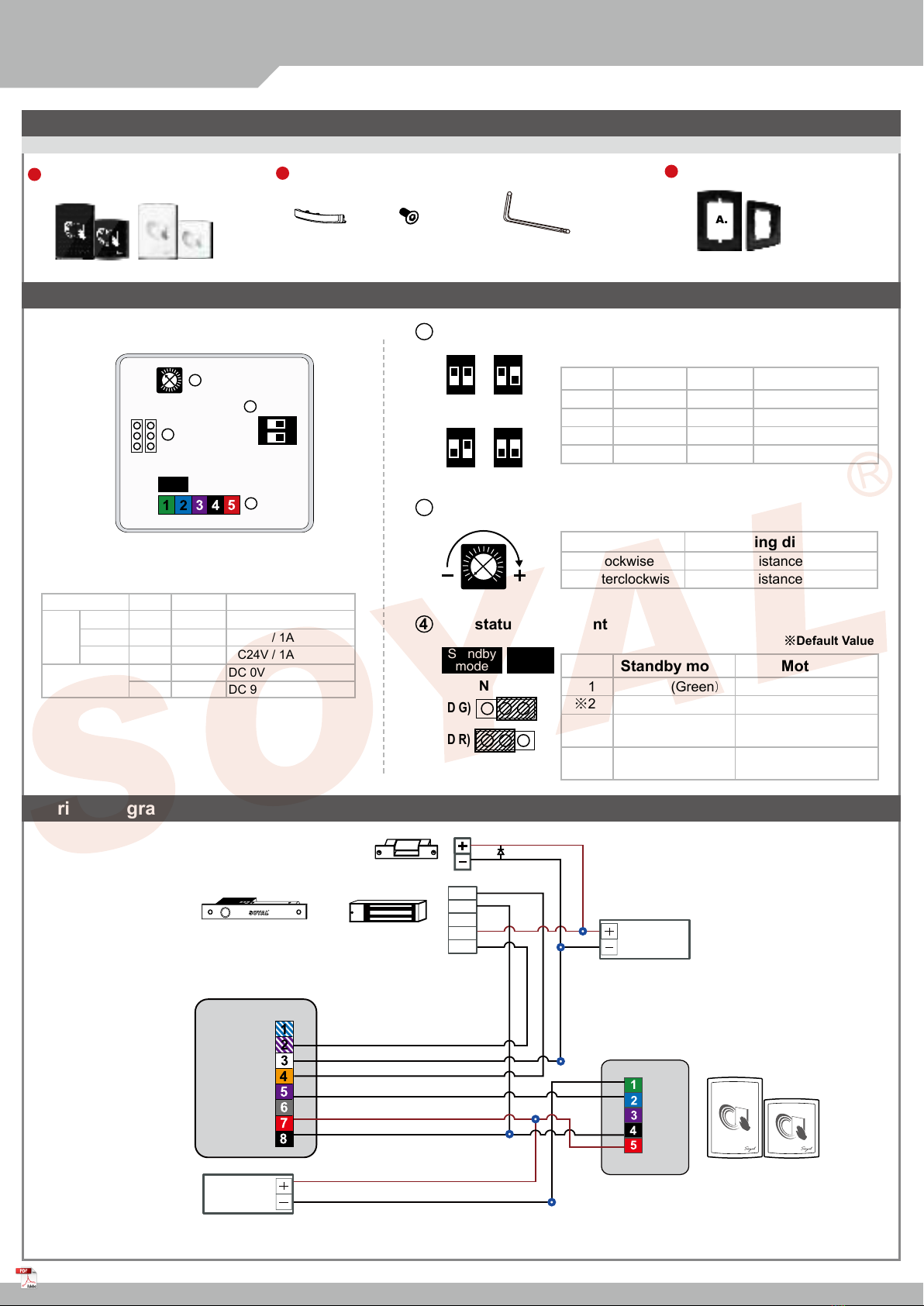

Soyal AR-888-PBI Manuel utilisateur

V210908

SOYAL

ACCESS & INDUSTRIAL CONTROL

MPLA-888XA18/19 (US / EU)

CN1

1 2

J2 J1

N.C.

COM

V+

GND

V+

GND

V+

GND

9-24VDC

N.O.

COM

N.C.

V+

V-

N.O.

COM

N.C.

V-

V+

Function Cable Color Description

Relay COM 1 Green DC24V / 1A

N.O. 2 Blue DC24V / 1A

N.C. 3 Purple DC24V / 1A

Power 4 Black DC 0V

5 Red DC 9-24V

Connector: AR-888-PBI

Touchless Infrared ButtonInstallation

Connector Table / Dip_switch

AR-888-PBI: Touchless Infrared Button - LED Ring (Standard: Green/Red ; By Order: Blue/Red)

Product (US/EU) Tools Easy Install Kit (By Order)

123

Flat Head Hex Socket

Screw: M3x8

Bottom Cover Allen key

2MM / 48*15MM

Electric Bolt

Controller

Request To Exit

Magnetic Lock

Electric Strike

POWER

Wiring Diagrams

SW1 SW2 OUTPUT

ON ON Pulse

ON OFF Delay 3 Sec.

OFF ON Latch

OFF OFF Delay 6 Sec.

Standby mode Motion

LED G(Green)LED R(RED)LED R(RED)LED G(Green)LED GR

(Green/RED) --

-- LED GR

(Green/RED))Turn around Sensing distance

Clockwise Sensing distance is greater

Counterclockwise Sensing distance is smaller

LED status adjustment

Dip_switch Output Mode

Sensing distance adjustment

#1 #2

#3 #4

1 2

(Example #2)

※2

※1

4※Default Value

※Default Value

AR-888-PBI

Sensing distance

adjustment

Connector

Dip_switch

LED status

adjustment

J2(LED R)

J1(LED G)

Standby

mode Motion

NC NO

V210908

SOYAL

ACCESS & INDUSTRIAL CONTROL

118

3.3

Proportion 1:1

Unit: mm

US Mounting Hole: 73x48x40mm(HxWxD)

Screw hole pitch : 84mm

Suitable for 70X118 1-module ush-mounting box.

( Australian, Italy, USA(501E) Standard)

EU Mounting Hole: 57x53x40mm(HxWxD)

Screw hole pitch : 60mm

Suitable for 86X86 ush-mounting box.

(UK, Continental Europe, Germany Standard)

Cable selection: Use AWG 22-24 Shielded Twist Pair to avoid star wiring.

Use CAT5 for TCP/IP connection.

A.B.C.

(Excluded)

By order

Pull the cables from the square holes of the eva foam gasket and mounting plate.

Use a screwdriver to screw the mounting plate B onto the wall with Flat Head Cap Philips Tapping Screws (Excluded, the Installer

should prepare before installation.

Connect the cables to the backside of body Cand attach C to Bat lower position of B. Push Cup to make the cogging hooked completely.

Use the Allen key and screws to assemble the body C onto the mounting plate B. Attach the Back Cover Dto C.

(Excluded)

In-wall

Depth

28mm

~35mm 1

Installation
