Quick Start Guide

SG 550/650 Rev. 2

Before you begin please conﬁrm that you have a

working Internet connection and make sure you

have the account information available that was

provided by your ISP.

1. Preparation

Congratulations on your purchase of the Sophos SG appliance to protect your data

networks and computers. This Quick Start Guide describes in short steps how

to assemble the appliance and explains how to open the web-based WebAdmin

conﬁguration tool on the security system from your administration client PC.

WebAdmin allows you to conﬁgure every aspect of the security system.

Scope of Supply

License

The security appliances are delivered with a 30-day trial version. During or after

the trial period, you can activate the full license you purchased from your Sophos

partner by creating an account at https://myutm.sophos.com, activating the provided

activation and upgrade keys, and uploading the created license ﬁle into your appliance.

Support & Documentation

For more information and technical support please visit

www.sophos.com/en-us/support or contact your local reseller.

SG 550/650

(2U rack mount chassis)

This Quick Start Guide

and Security Notes

RJ45 to DB9 adapter cable

RJ45 Ethernet cable,

2 power cables2 rack mount rails

2 rack mount brackets

Quick Start Guide SG 550/650 Rev. 2

2. Mount and connect the device

Connect the ports to the internal and external networks.

1. Connect the MGMT1 port via a hub or switch to the internal network. For this

purpose, please use the RJ45 Ethernet cable of the scope of supply. Note

that your administration client PC must also be connected to this network.

2. Connect an Ethernet port from any LAN module to the external network.

The connection to the WAN depends on the type of Internet access.

Note: We recommend to use the MGMT interfaces for connecting the administration

PC (i.e., WebAdmin) and all other network interfaces for regular network trafﬁc.

The UTM appliances are shipped with the following default settings:

Internal network card (MGMT1)

IP address: 192.168.0.1

Network mask: 255.255.255.0

Default gateway: None

DNS proxy: Enabled

Firewall: Block all

DHCP service: Disabled

Mount the appliance to the rack

Please follow the rack mounting instructions as described in the UTM Operating

Instructions** or the seperate instructions provided with your rack mount rails.

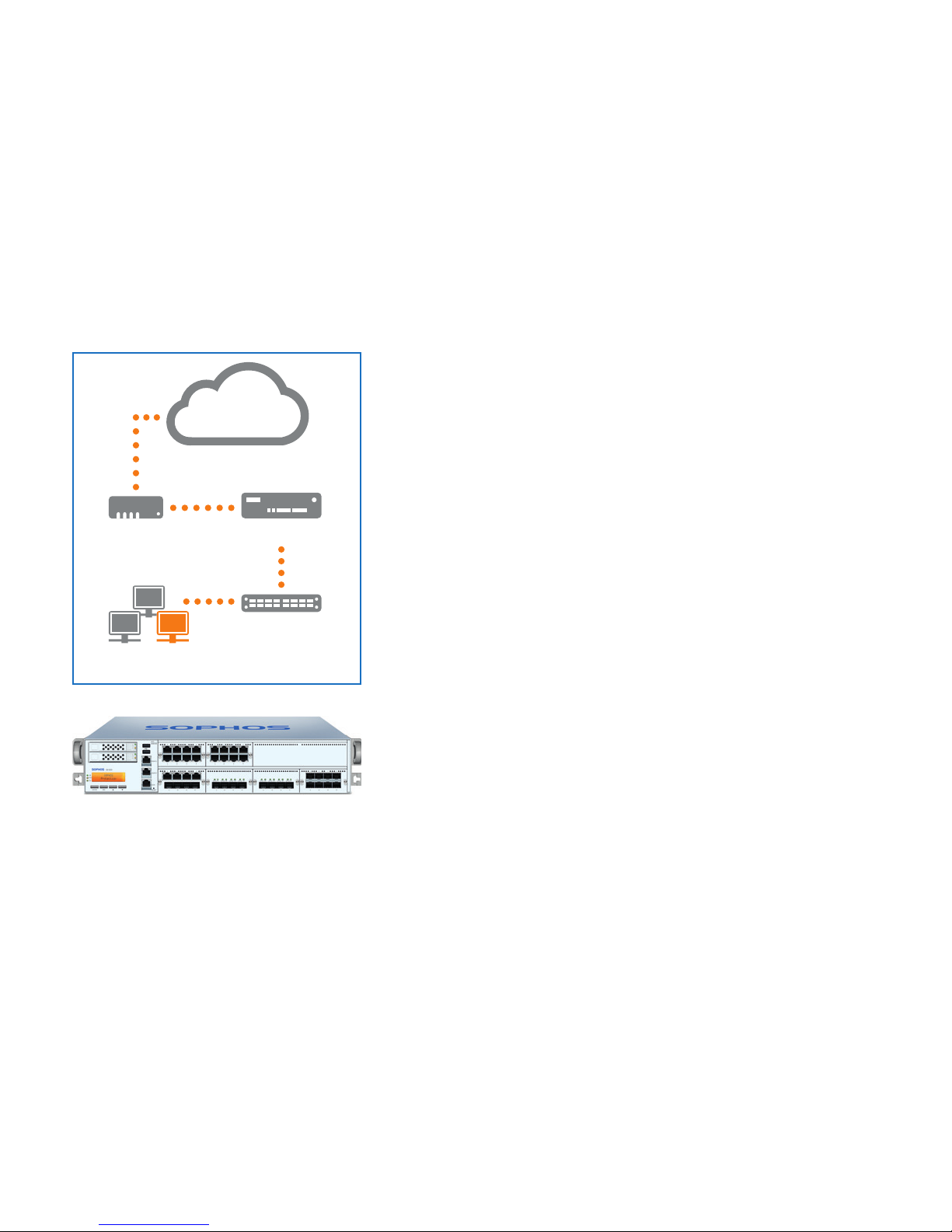

Internet

e.g.,

DSL modem

Internal network

admin client PC

UTM Appliance

Switch

any port

MGMT1

** Available at www.sophos.com/en-us/support

SG 550/650 Rev. 2

Quick Start Guide SG 550/650 Rev. 2

3. Power it on

Connect the appliance to the power socket and turn it on.

Connect the appliance to the power socket using the power cable(s) from the scope of

supply.

Turn the appliance on. The power switch is on the back side of the housing next to the

power supply plug. Once the security system has booted completely, you’ll hear an

acoustic signal: ﬁve beeps in a row.

4. Conﬁgure the device

Use your browser to make the initial connection to the WebAdmin GUI.

You will need to conﬁgure a workstation with the necessary LAN properties to access

WebAdmin. You can change these settings later to match your existing network. The

location of the menu for these settings depends on the operating system of your client.

Example: With Windows 7, the menu can be found under Start >> Control Panel >>

Network and Sharing Center

Start the browser and enter the management IP address of the appliance:

https://192.168.0.1:4444.

Accept the security notice by clicking OK (Mozilla Firefox) or Yes (MS Internet Explorer).

For conﬁguration you can follow the initial setup wizard described in the WebAdmin

Quick Start Guide** or cancel it and perform a manual setup (see the UTM

Administration Guide*).

* Available via WebAdmin >> Support >> Documentation

** Available at www.sophos.com/en-us/support

Power switch

Workstation connection properties:

IP address: Any address in the range 192.168.0.2

through 192.168.0.254

Netmask: Enter 255.255.255.0

Standard gateway: Enter the IP address of the

appliance’s internal network card

(MGMT1): 192.168.0.1

DNS server: Enable this option and enter the IP

address of the internal network card (MGMT1):

192.168.0.1

SG 550/650 Rev. 2

Quick Start Guide SG 550/650 Rev. 2

Bevor Sie beginnen, stellen Sie bitte sicher, dass

Sie eine funktions-bereite Internetverbindung

sowie die Zugangsinformationen Ihres ISP zur

Verfügung haben.

1. Vorbereitung

Wir beglückwünschen Sie zum Kauf einer SG Appliance zum Schutz Ihres Netzwerkes

und Ihrer Computer. Dieser Quick Start Guide beschreibt in kurzen Schritten den

Aufbau der Appliance sowie den Zugang zum web-basierten Konﬁgurationstool

WebAdmin von ihrem Administrations-PC.

Lieferumfang

Lizenz

Die Sicherheits-Appliances werden mit einer 30 Tage gültigen Testversion ausgeliefert.

Während oder nach der Probezeit können Sie die Lizenz, die Sie von Ihrem Sophos

Partner erworben haben, aktivieren. Legen Sie hierzu unter www.sophos.com/de-de/

mysophos ein Benutzerkonto an, erzeugen Sie mit dem erhaltenen Aktivierungs-

Schlüssel Ihre Lizenzdatei und laden Sie diese in die Appliance hoch.

Support und Dokumentation

Weitere Information und technischen Support ﬁnden Sie unter www.sophos.com/de-

de/support oder kontaktieren Sie Ihren lokalen Sophos Partner.

SG 550/650

(2U rack mount chassis)

Diese Kurzanleitung und

Sicherheitshinweise

RJ45 zu DB9 Adapterkabel

RJ45 Ethernetkabel,

2 Stromkabel2 Rackmontage-Schienen

2 Rackmontage-Halterungen

Kurzanleitung SG 550/650 Rev. 2

2. Montieren und Verbindung herstellen

Verbinden Sie die Ports zum internen und externen Netzwerk.

1. Verbinden Sie den MGMT1-Anschluss über einen Hub oder Switch mit

dem internen Netzwerk. Verwenden Sie hier hierfür das mitgelieferte

RJ45-Ethernetkabel. Beachten Sie, dass Ihr Administrations-PC

ebenfalls an diesem Netzwerk angeschlossen sein muss.

2. Verbinden Sie beliebigen Port der LAN-Module mit dem externen Netzwerk.

Die Art der Verbindung hängt von Ihrem Internetanschluss ab.

Hinweis: Wir empfehlen die Verwendung eiens MGMT-Ports für die Verbindung zum

Administrations-PC (d.h. WebAdmin) und alle anderen Netzwerkanschlüsse für

regulären Datenverkehr.

UTM Appliances werden mit folgenden Standardeinstellungen ausgeliefert:

Internal network card (MGMT1)

IP address: 192.168.0.1

Network mask: 255.255.255.0

Default gateway: None

DNS proxy: Enabled

Firewall: Block all

DHCP service: Disabled

Montieren Sie die Appliance in einem Rack

Bitte folgen Sie den Anweisungen für Rackmontage in der UTM-Bedienungsanleitung**

oder der separaten Montageanleitung für Rackmount Rails.

Internet

e.g.,

DSL modem

Internal network

admin client PC

UTM Appliance

Switch

bel. port

MGMT1

** Verfügbar unter www.sophos.com/de-de/support

SG 550/650 Rev. 2

Kurzanleitung SG 550/650 Rev. 2

3. Gerät anschalten

Verbinden Sie die Appliance mit der Netzsteckdose und schalten Sie

sie ein.

Benutzen Sie für den Netzanschluss die mitgelieferten Stromkabel.

Schalten Sie die Appliance ein. Die Netzschalter beﬁnden sich auf der Rückseite

neben dem Netzanschluss. Sobald das System komplett gebootet hat, hören Sie fünf

Pieptöne nacheinander.

4. Konﬁguration

Starten Sie Ihren Browser für den Zugriff auf die WebAdmin-

Oberﬂäche.

Sie müssen die LAN-Einstellungen Ihres PCs evtl. temporär ändern, um auf den

WebAdmin zugreifen zu können. Diese können später wieder geändert werden. Die

Einstellungen variieren je nach Betriebssystem.

Beispiel: Mit Windows 7 ﬁnden Sie das Menü unter Start > Systemsteuerung >

Netzwerk und Freigabecenter.

Starten Sie danach den Browser und geben Sie die IP Adresse der Appliance ein:

https://192.168.0.1:4444.

Akzeptieren Sie die Sicherheitswarnung durch Klicken auf OK (Mozilla Firefox) oder JA

(MS Internet Explorer).

Die initiale Konﬁguration können Sie per Setup Wizard (beschrieben im WebAdmin

Quick Start Guide**) oder manuell durchführen (siehe UTM Administration Guide*).

* Verfügbar unter WebAdmin >> Support >> Documentation

** Verfügbar unter www.sophos.com/de-de/support

Workstation LAN-Eigenschaften

IP Adresse: Beliebige Adresse zwischen

192.168.0.2 und 192.168.0.254

Netzmaske: 255.255.255.0

Standard Gateway: IP Adresse der Appliance

internal network card (MGMT1): 192.168.0.1

DNS Server: Aktivieren Sie diese Option und

geben Sie die IP Adresse der internal network card

(MGMT1) ein: 192.168.0.1

Netzschalter

SG 550/650 Rev. 2

Kurzanleitung SG 550/650 Rev. 2

开始前，请确认您拥有有效的因特网连接，并且确

保您的 ISP 所提供的账户信息可用。

1.准备工作

恭喜您购买 Sophos SG 设备来保护您的数据网络和计算机。本“快速入门指南”简要地

分步介绍了设备的组装，并对如何通过您的管理客户端 PC 打开安全系统中基于 web

的 WebAdmin 配置工具进行了说明。WebAdmin 可用于配置安全系统的各个方面

供货范围

许可证

此设备包含了30天的试用许可。在试用期期间或之后，您可以登录 https://myutm.

sophos.com 网站创建一个账户，激活提供的激活和升级密钥，并将创建的许可证文件上

传到您的设备中，这样您就可以激活从您的 Sophos 合作伙伴购买的完全许可证。,

支持与文档

有关详细信息和技术支持，请访问

www.sophos.com/en-us/support 或联系您的本地分销商。

快速安装指南 SG 550/650 Rev. 2

SG 550/650

(2U 机架装载底盘) 快速安装指南和安全说明

J45 至 DB9 适配器线缆

RJ45 以太网线缆，

2 个电源线2 个机架装载导轨

2 个机架装载支架

2.安装并连接设备

将端口与内部网络 (LAN) 和外部网络 (WAN) 相连

1. 通过集线器或交换机将 MGMT1 端口连接到内部网络。为此，请使用供应范围内

的 RJ45 以太网线缆。请注意，您的管理客户端 PC 也必须连接到这个网络。

2. 从任何 LAN 模块者以太网端口连接到外部网络。WAN 的

连接方式取决于 Internet 访问的类型。

注意: 我们建议使用 MGMT 接口来连接管理 PC（即 WebAdmin）以及所有其他用于常规

网络流量的网络接口。

所交付的 Sophos UTM 设备具有以下默认设置:

内部网卡 (MGMT1)

IP 地址：192.168.0.1

网络掩码：255.255.255.0

默认网关：无

DNS 代理：启用

防火墙：全部阻止

DHCP 服务已禁用

将设备安装在机架上

请遵循 UTM 操作说明书**或机架安装导轨随附单独说明书中的机架安装说明。

内部

例如，

DSL 调制解调器

内部网络管理客

户端 PC

UTM Appliance

开关

任何端口

MGMT1

** 请登录 www.sophos.com/en-us/support

快速安装指南 SG 550/650 Rev. 2

SG 550/650 Rev. 2
