Sony SU-FL62 Manuel utilisateur

Floor Stand

Instructions

Mode d’emploi

Instrucciones

Instruções

Οδηγίες

Gebrauchsanweisung

Istruzioni

3-268-391-12(1)

SU-FL62

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

2 (JP)

お買い上げいただきありがとうございます。

お客様へ

本製品の取り付けには、確実な作業が必要にな

ります。必ず、販売店や工事店に依頼して、安

全性に充分考慮して確実な取り付けを行ってく

ださい。

安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事

項と製品の取り扱いかたが示されています。この取扱

説明書をよくお読みのうえ、製品を安全にお使いくだ

さい。お読みになったあとは、いつでも見られるとこ

ろに必ず保管してください。

販売店様・特約店様へ

テレビの取り付けには特別な技術が必要ですので、設

置の際には取扱説明書をよくご覧の上、設置を行って

ください。取り付け不備や、お取り扱い不備による事故、

損傷については、当社では責任を負いません。なお、

この取扱説明書は、取り付け作業後にお客様に渡して

ください。

対応モデル

対応モデルについては予告なく変更になる場合があり

ます。また、いくつかのモデルは在庫切れになってい

ることがあります。

地上・

・

110度CS

デジタルハイビジョン

液晶テレビ

KDL-52X5050

KDL-52X5000

KDL-52X2550

KDL-52X2500

KDL-52V5000

KDL-46X5050

KDL-46X5000

KDL-46X2550

KDL-46X2500

KDL-46V5000

KDL-46V3000

KDL-40X5050

KDL-40X5000

KDL-40X2550

KDL-40X2500

KDL-40V5000

KDL-40V3000

KDL-40J5000

KDL-40J3000

上記以外のモデルをお使いの場合は、本製品が使用で

きるかどうかテレビ本体付属の取扱説明書、またはテ

レビ本体付属の別冊をあわせてご覧ください。

安全のために

ソニー製品は安全に充分配慮して設計されています。

しかし、まちがった使いかたをすると、火災・感電・転

倒・落下などにより人身事故になることがあり危険です。

事故を防ぐために安全のための注意事項を必ずお守り

ください。

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

日本語

3 (JP)

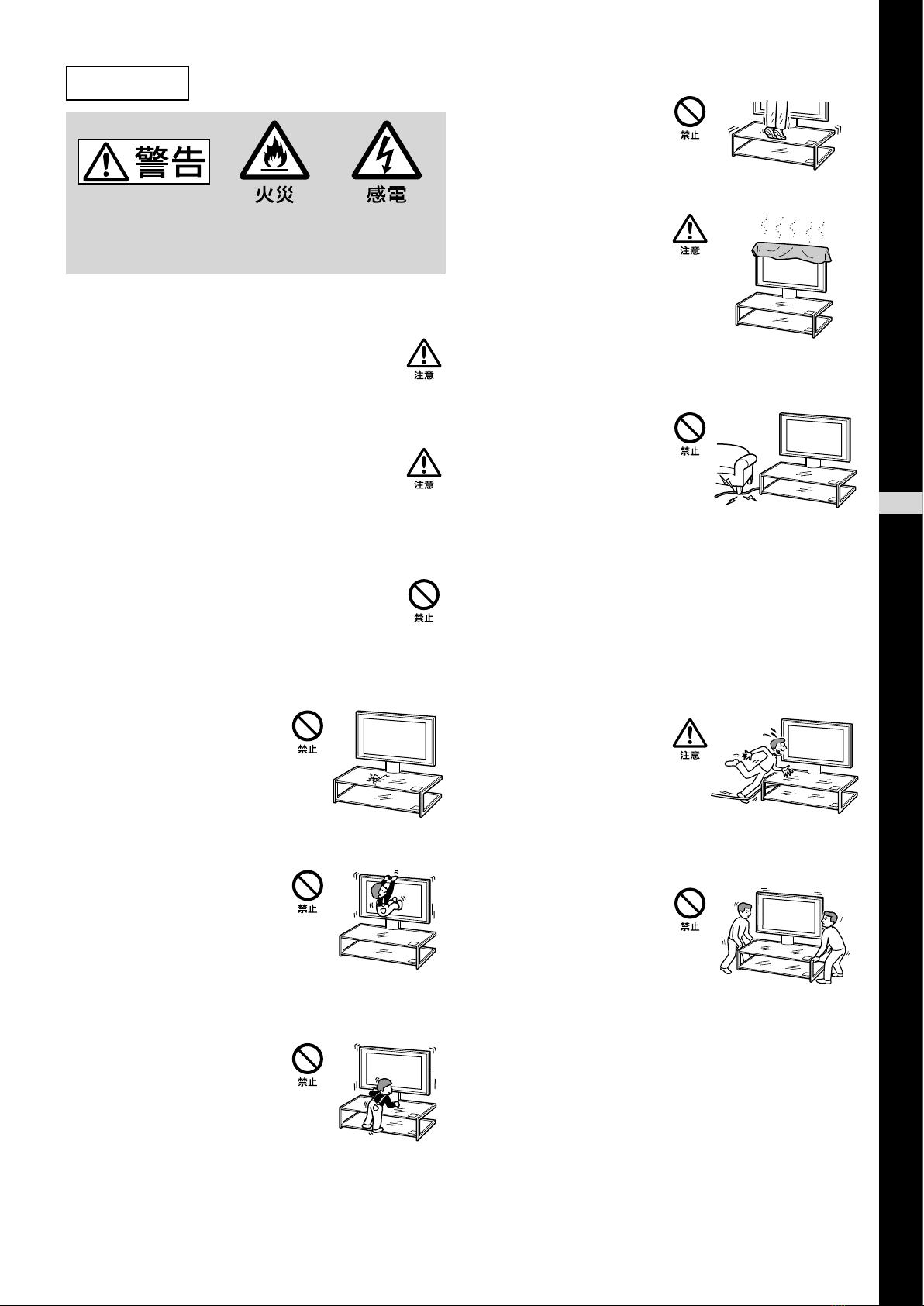

お客様へ

下記の注意事項を守らないと火災・感電・転倒・

落下などにより死亡や大けがの原因となります。

取り付けや設置作業は専門業者が行う

テレビおよびスタンドは大変重いので、落下や転倒

により打撲や骨折など大けがの原因になります。

取り付けは専門業者にご依頼ください。

転倒防止の処置をする

転倒防止の処置をしないと、スタンドが転倒したり、

テレビが落下して、けがの原因となることがありま

す。テレビと壁などをつないで転倒防止の処置を行っ

てください。

堅くて平坦な床面に設置する

傾いた床面に設置するとスタンドが転倒したり、テ

レビが落下して大けがの原因となることがあります。

畳、じゅうたん、カーペットなどの上に置く場合は、

板など堅いものを敷いてください。

ひび割れが入ったスタンドは使わない

多少のひび割れでも使わないでく

ださい。

ガラスが割れたり、テレビが転倒

して、大けがの原因になります。

テレビにぶら下がらない

スタンドが転倒したり、テレビが

落下して、大けが、死亡などの原

因となることがあります。

スタンドの上に乗ったり、棚板の間に入って

遊ばない

お子様がスタンドの上に乗ったり、

棚板の間に入って遊んだりすると、

ガラスが割れる、スタンドが転倒

する、テレビが落下するなどの事

態が発生し、大けがや死亡の原因

となります。

スタンドを踏み台にしない

落ちたり、ガラスを割ったり

して、けがの原因となります。

テレビの通気孔をふさがない

テレビの上に布をかけて通気

孔をふさぐと、内部に熱がこ

もり、火災の原因となること

があります。

テレビの電源コードおよび接続ケーブルを

はさまないようにする

• テレビをスタンドに取り付

けるときは、電源コードお

よび接続ケーブルをはさみ

こまないようにする。

電源コードおよび接続ケー

ブルに傷がついて火災や感

電の原因となります。

• スタンドを動かすときは、電源コードおよび接続ケーブル

を踏まないようにする。

電源コードおよび接続ケーブルに傷がついて火災や感電

の原因となります。

電源コードおよび接続ケーブルを足で

引っかけない

転んだり、スタンドが転倒し

たりして、けがの原因となる

ことがあります。

テレビを取り付けたままや、接続機器を収納した

まま移動させない

テレビを取り付けたまま移動

させると、腰を痛めたり、ス

タンドが転倒して、大けがの

原因となります。また、接続

機器の落下により、ガラスが

割れたりして、破損の原因に

もなります。

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

4 (JP)

下記の注意事項を守らないとけがをしたり周辺の

家財に損害を与えたりすることがあります。

対応モデル以外のものを取り付けない

• このスタンドは対応モデル専用です。対応モデル

以外のものを取り付けると、落下によるけがや破

損の原因となることがあります。

• 対応モデル以外のもの（陶器や花瓶など）は置かな

いでください。

• スタンドの分解・改造は行わないでください。

• 熱いものを直接スタンドに置かないでください。

熱により変色、変形することがあります。

• ガラスに傷をつけるようなものを直接置かないで

ください。

テレビを固定する

付属のネジでテレビをスタンドに固定してください。

固定しないと、スタンドが転倒したり、テレビが落

下して、けがの原因となることがあります。

体重をかけたり、硬いものをぶつけない

テレビを取り付けるときに、スタンドに手をついて

体重をかけたり、ドライバーなどの硬いものをぶつ

けたりしないように注意してください。

ガラスが割れたりしてけがの原因になることがあり

ます。

テレビを動かすときのご注意

無理に動かそうとすると、腰を痛めたり、足をけが

したりする原因になりますので、下記のことをお守

りください。

• スタンドを動かすときは、必ずテレビや接続機器、

ガラス棚板をはずしてから、2人以上で行う。

• スタンドを引きずらない。スタンド底面の部品が

はずれて、床に傷がつくおそれがあります。

• スタンドを動かすときは、手足を底板にはさまな

いように注意する。

• スタンドを動かす時は、ガラス部分を持たない。

ガラスに強い衝撃を与えない

スタンドには強化処理を施

したガラスを使用していま

すが、絶対割れないわけで

はありません。

割れると、けがの原因とな

りますので下記のことをお

守りください。

• ものをぶつける、先端の

とがったものを落とすな

ど、強い衝撃を与えない。

• 鋭利なもので傷をつけた

り、ガラス面を突いたり

しない。

• 掃除機など、硬いものを

ガラスの端面に当てない。

総積載量についてのご注意

ガラス棚板には、それぞれ図

に示す質量以上のものを載せ

ないでください。

ガラス棚板が割れることがあ

ります。

耐荷重 20kg

耐荷重 30kg

設置上のご注意

• 組み立てるときは、床に傷がつくのを防ぐため、梱包材な

どを敷いてください。

• 設置場所は、堅くて平坦な床面にしてください。設置場所

によってはスタンドの変形や傾きが生じることがありま

すので下記のことをお守りください。

− 直射日光が当たる場所や、暖房器具のそばに置かない

− 高温多湿の場所や屋外に置かない

使用上のご注意

お手入れをする際には、やわらかい布で、から拭きしてく

ださい。汚れがひどいときは中性洗剤を水で薄め、やわら

かい布に含ませて軽く拭き取ってください。シンナーやベ

ンジンなどの化学薬品はスタンドの仕上げを痛めることが

ありますので、使わないでください。

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

5 (JP)

これ以降の取り付け・設置手順は

販売店様・特約店様用です。

販売店様･特約店様用

先に示した安全上のご注意をよくお読みのうえ、取り

付けや設置・保守・点検・修理などを安全に行ってくださ

い。

設置は2人以上で行う

テレビをスタンドに取り付けるときは、2人以上で

行ってください。

1人で行うと腰を痛めたり、けがの原因となることが

あります。

また、設置するときは、お子様が近づかないように

してください。

組み立て手順に従って、しっかりと組み立てる

ネジがゆるんでいたり抜けてい

ると、スタンドが傾いて転倒し、

落下による大けがや破損の原因

となることがあります。

組み立てるときには、手や指を傷つけないように

注意する

スタンドを組み立てるときや、テレビを取り付ける

ときには、手や指を傷つけないようにご注意ください。

取り付け手順に従って、テレビをしっかりと

取り付ける

ネジを確実に締めてください。

テレビがしっかり取り付けられていないと、テレビ

が落下し、けがの原因となることがあります。

手順1

：部品を確認する

名称数量

フレーム

支柱

ガラス棚板

ガラスサポーター

フック 2

ケーブルホルダー

ネジ（＋PSW4×12）2

フックネジ（＋PSW5×16）2

フックネジ（＋PSW6×16）

ネジ（＋PSW5×L25）4

固定ネジ（S）2

固定ネジ（L）2

組み立てる前に上記ネジに合ったドライバーをご用

意ください。

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

6 (JP)

2支柱をフレームに取り付ける。

フレームのネジ穴と支柱の「」マークを合わせ、付属の

ネジ（＋PSW5×L25）

4本で固定する。

ネジ

（＋PSW5×L25）

フレーム

ご注意

• 必ず2人以上でスタンドを組み立ててください。

• 支柱をフレームにネジ4本で仮留めしたあと、しっかり締め

直してください。

• 電動ドライバーを使用する場合、締め付けトルクはおよそ

1.5 N

・

｛15 kgf

・

cm｝に設定してください。

3前面サポートパネルを取り付ける。

ご注意

前面サポートパネルを取り付ける前に、ネジ4本がしっかり締

め付けられているかを確認してください。

手順2

：フロアスタンドを組み立てる

機器などに電源コードをはさみこむと、ショートし

て感電する恐れがあります。また、電源コードや接

続ケーブルを引っかけると、転んだりスタンドが倒

れたりしてけがの原因となることがあります。

テレビの設置場所を決め、あらかじめフロアス

タンドを置く。

テレビは重いので、取り付ける前に場所を決め、ス

タンドを組み立ててください。

1支柱から前面サポートパネルと背面サポートパネ

ルをはずす。

背面サポートパネル

前面サポートパネル

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

7 (JP)

手順3

：テレビの取り付け準備をする

2ページに記載のある対応モデル以外をお使いの場合

は、必ずテレビ本体付属の別冊をあわせてご覧ください。

以下のモデルをお使いのときは、サポートフレームの

調整が不要です。手順3-3へ進んでください：

KDL-46X5050、KDL-46X5000、KDL-46V5000、

KDL-46V3000、KDL-40X5050、KDL-40X5000、

KDL-40V5000、KDL-40V3000、KDL-40J5000、

KDL-40J3000

1ビームとサポートフレームをはずす。

ビーム

サポートフレーム

サポートベース

ご注意

取り外しの際は、ビームやサポートフレームの落下にご注意く

ださい。

2サポートフレームの位置を調整する。



KDL-52X5050、KDL-52X5000、KDL-52V5000

のとき：

 サポートフレームをサポートベースの位置だしピン

にあわせて取り付け、手順3-1で外したネジ8本で

図のように固定する。

 ビームの穴「B」とサポートフレームの穴「B」をあわ

せ、手順3-1で外したネジ4本で固定する。

ビーム

サポートベース

サポート

フレーム

位置出し

ピン



KDL-52X2550、KDL-52X2500、KDL-46X2550、

KDL-46X2500、KDL-40X2550、KDL-40X2500

のとき：

 面が前を向くようにサポートフレームを裏返す。

サポートフレームをサポートベースの位置だしピン

にあわせて取り付け、手順3-1で外したネジ8本で

図のように固定する。

 ビームの穴「C」とサポートフレームの穴「C」をあわ

せ、手順3-1で外したネジ4本で固定する。

ビーム

サポートベース

サポート

フレーム

位置出し

ピン

ご注意

電動ドライバーを使用する場合、締め付けトルクはおよそ

1.5 N

・

｛15 kgf

・

cm｝に設定してください。

次のページにつづく 

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

8 (JP)

3テーブルトップスタンドをテレビからはずす。

テーブルトップスタンドが取り付けられていない場合

はこの作業は不要です。

テーブルトップスタンドをはずす前にすべてのコード

をテレビからはずしてください。

 テレビ後面からネジ4本をはずし、テーブルトップ

スタンドをはずす。

KDL-52X5050、KDL-52X5000、KDL-52X2550、

KDL-52X2500、KDL-52V5000、KDL-46X5050、

KDL-46X5000、KDL-46X2550、KDL-46X2500、

KDL-46V5000、KDL-46V3000、KDL-40X5050、

KDL-40X5000、KDL-40X2550、KDL-40X2500、

KDL-40V5000、KDL-40V3000のとき：

KDL-40J5000、KDL-40J3000のとき：

やわらかい布

 以下のモデルのときはテレビ後面からネジ2本をは

ずす。

KDL-46X2550、KDL-46X2500、KDL-40X2550、

KDL-40X2500

ネジ

やわらかい布

4テレビ後面にフック2個を取り付ける。

平坦な床にやわらかい布などを敷き、その上にテレビ

を画面が下になるように置く。

フック2個を付属のフックネジ（＋PSW6×16）

2本で取

り付ける。

以下のモデルのときは付属のフックネジ（＋PSW5×

16）

2本で取り付ける：

KDL-52X2550、KDL-52X2500、KDL-46X2550、

KDL-46X2500、KDL-40X2550、KDL-40X2500

フックネジ

フック

やわらかい布

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

9 (JP)

2テレビとフロアスタンドを固定し、ケーブルホル

ダーを取り付ける。

 12ページのフック/ネジ取り付け位置一覧表を参照

し、付属の固定ネジ（Ｌ）

2本を取り付ける。

以下のモデルのときは付属の固定ネジ（S）

2本を取り付

ける：

KDL-52X2550、KDL-52X2500、KDL-46X2550、

KDL-46X2500、KDL-40X2550、KDL-40X2500

 支柱の後面に付属のケーブルホルダーを、付属のネ

ジ（＋PSW4×12）

2本で取り付ける。

固定ネジ

ケーブルホルダー

ネジ（＋PSW4×12）

ご注意

• 固定ネジ2本を使わないと、テレビが落下し、けがの原因と

なることがあります。

• 電動ドライバーを使用する場合、締め付けトルクはおよそ

1.5 N

・

｛15 kgf

・

cm｝に設定してください。

手順4

：テレビを取り付ける

2ページに記載のある対応モデル以外をお使いの場合

は、必ずテレビ本体付属の別冊をあわせてご覧ください。

1テレビをフロアスタンドに取り付ける。

12ページのフック/ネジ取り付け位置一覧表を参照し、

図のようにフック2個を支柱の上部の穴に差し込む。

ご注意

テレビをスタンドに取り付けるときは、スタンドが倒れないよ

うにご注意ください。

Actual total number: Sony SU-FL62 3-268-391-11 (1) OTF

10 (JP)

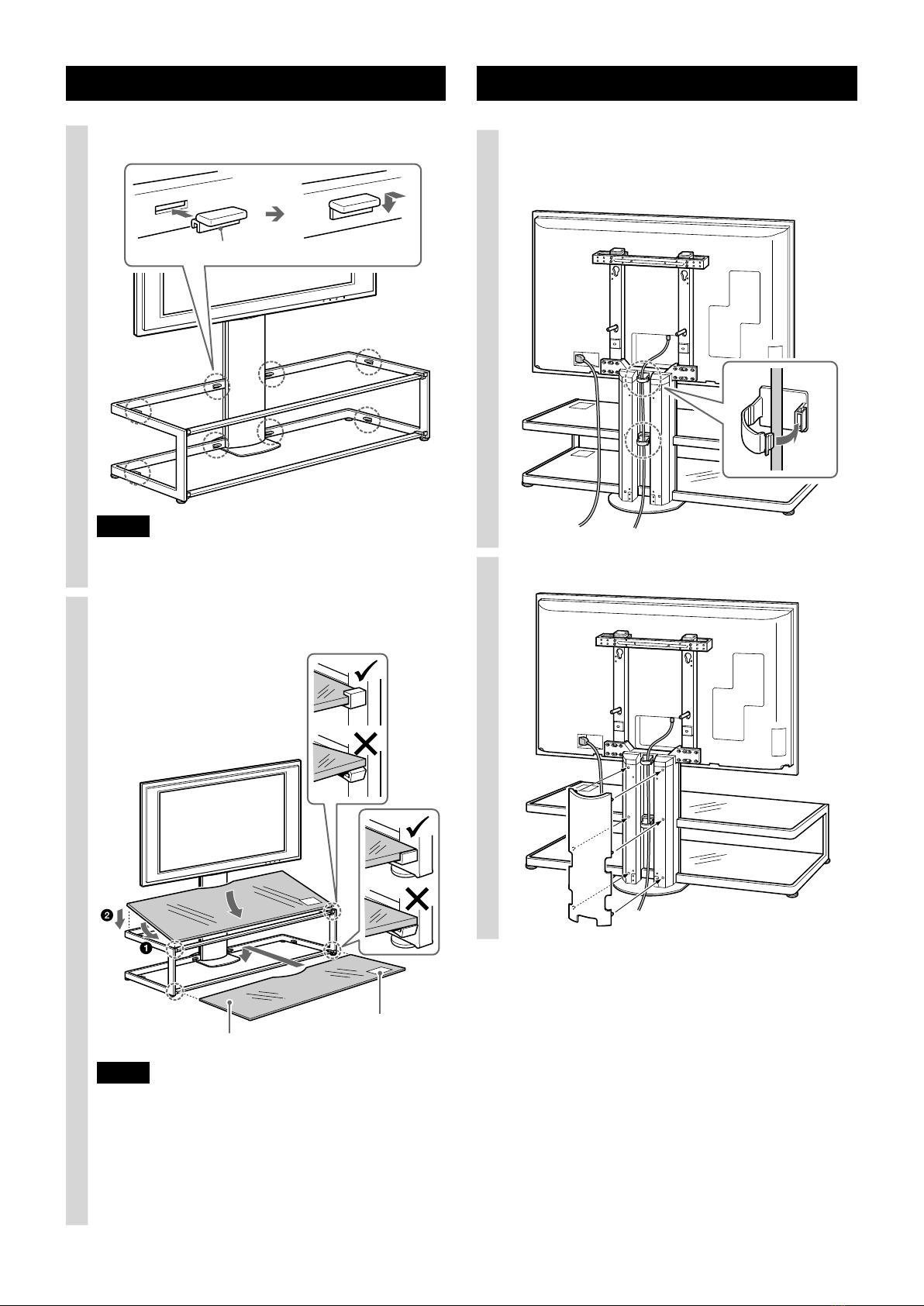

手順6

：ケーブル類をまとめる

1電源コードおよび接続ケーブルをテレビにつなぐ。

ケーブル類をつなげたら、ケーブルホルダーでまとめ

て支柱後面に収めてください。

2背面サポートパネルを取り付ける。

手順5

：ガラス棚板を取り付ける

1ガラスサポーター 8個をフレームに取り付ける。

ガラスサポーター

ご注意

取り付け後は、ガラスサポーターが水平にかかっているかを確

認してください。

2下段ガラス棚板を先に取り付けてから、次に上段

ガラス棚板を取り付ける。

ガラス棚板

注意ラベル

ご注意

• ガラス棚板を取り付けるときは、フレームとガラス棚板の

間に指などをはさまないようにご注意ください。

• ガラス棚板はテレビのあとに取り付けてください。テレビ

の前に取り付けるとテレビ取り付け時に当たったり、つか

えたりして危険です。

• ガラス棚板は図のように注意ラベルが右手前にくるように

取り付けてください。
