Sony XS-F1321 Manuel utilisateur

3-046-192-11 (1)

Instructions

Mode d’emploi

XS-F1321

Sony Corporation 2000 Printed in China

Precautions

•Do not continuously drive the speaker system

over the power handling capacity.

•Keep recorded tapes, watches, and personal

credit cards using magnetic coding away from

the speaker system to protect them from

damage caused by the magnets in the

speakers.

If you cannot find an appropriate mounting

location, consult your car dealer or your

nearest Sony dealer before mounting.

Specifications

Speaker Coaxial 2-way:

Woofer 13 cm (5 1/4in.),

polypropylene cone type

Tweeter 3 cm (1 3/16 in.) ,

PEI, balance dome type

Maximum input power 120 W

Rated input power 30 W

Impedance 4 ohms

Sensitivity 90 dB/W/m

Frequency response 40 –30,000 Hz

Mass Approx. 630 g (1 lb. 6 oz.)

per speaker

Design and specifications are subject to change

without notice.

Spécifications

Haut-parleur Coaxial à2 voies:

Woofer de 13 cm (5 1/4po.),

de type conique en

polypropylène

Tweeter de 3 cm (1 3/16 po.),

PEI, type en dôme équilibre

Puissance d’entrée maximale

120 W

Puissance admissible 30 W

Impédance 4 ohms

Sensibilité90 dB/W/m

Réponse en fréquence 40 à30.000 Hz

Poids Env. 630 g (1 liv. 6 on.) par

haut-parleur

La conception et les spécifications sont modifiables

sans préavis.

Précautions

•Eviter de soumettre en continu le système de

haut-parleurs àune puissance supérieure àla

puissance admissible.

•Garder les bandes enregistrées, les montres et

les cartes de crédit utilisant un code

magnétique àl’écart du système de haut-

parleurs pour éviter tout dommage causépar

les aimants des haut-parleurs.

Si l’on ne peut trouver un emplacement

adéquat pour l‘installation, prière de

consulter le concessionnaire Sony le plus

procho.

Dimensions

Dimensions *Mounting depth

*Profondeur de montage

ø130 (5

)

ø80 (3

)

ø114 (4

)

3 (1/8) 48 (1 15/16)*

ø137.5 (5 1/2)

20.5 (13/16)

ø162 (6

)

13cm Coaxial

2-way Speaker

Unit: mm (in.)

Unité: mm (po.)

5 (7/32)

9.5 (3/8)

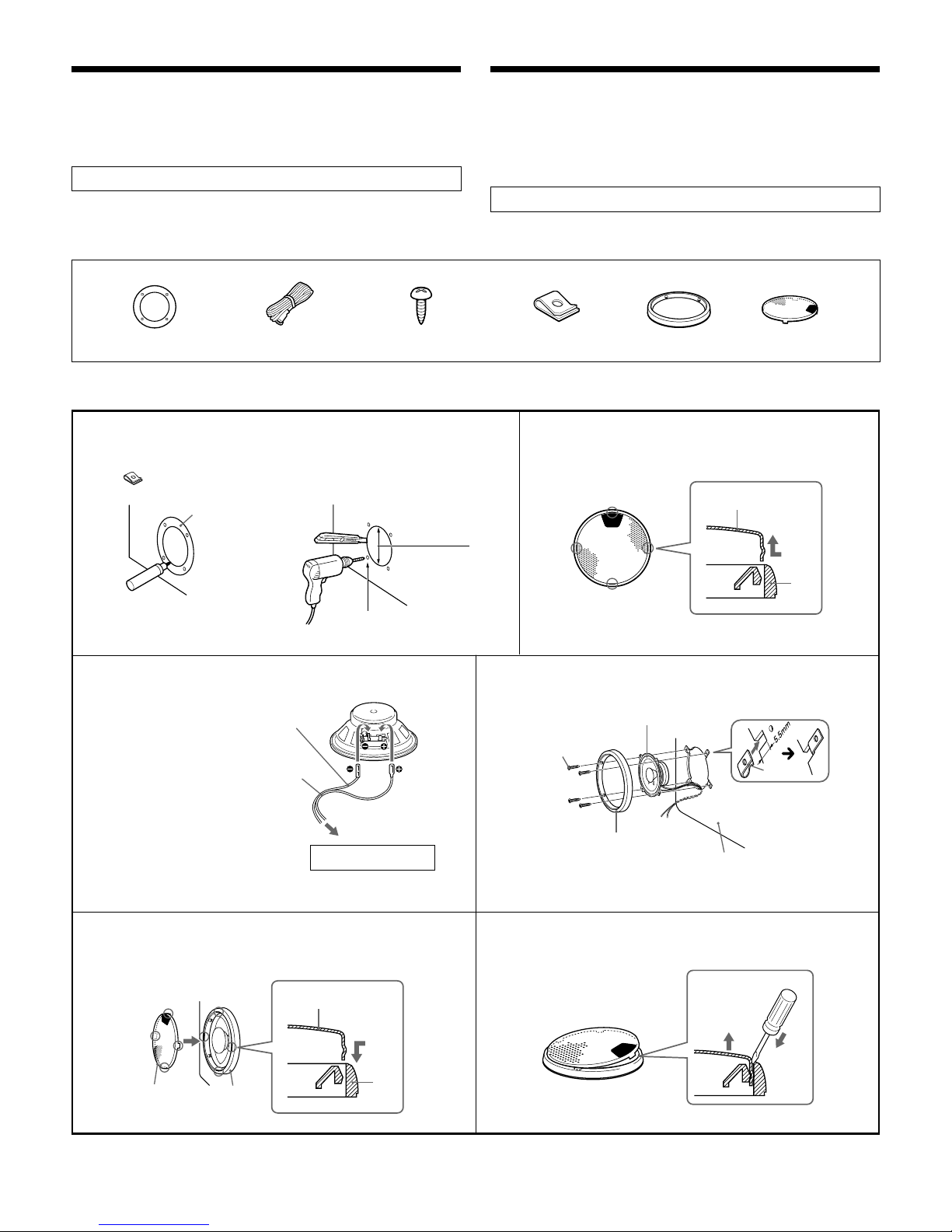

Parts List / Liste des pièces

Mounting

Mounting example / Exemple de montage

1Mark the four bolt holes. Make them 3.3 mm*(5/32 in.) in diameter.

Marquer les quatre orifices des boulons. Percer des trous de 3,3 mm*(5/32 po.) de diamètre.

*= 5 mm (7/32 in./po.)

Door panel

Panneau de porte

Speaker

Haut-parleur

How to remove the grille net

Comment retirer le filet de la grille

5Press and insert the edges of the grille net.

Pousser et insérer les bords du filet de la grille.

Remove the grille net.

Retirez le filet de la grille.

*White cord — Left speaker

Gray cord — Right speaker

*Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

Black-striped cord

Cordon rayé noir

Power amplifier, etc.

Amplificateur de puissance, etc.

ø3.3 mm*(5/32 in./po.)

Before Mounting

•A depth of at least 48 mm (1 15/16 in.) is required for mounting the woofer. Keep the following in mind

when choosing a mounting location.

•A hole may already be provided in the metal frame of the front door.

•Nothing should interfere with the speaker inside the door.

•The speaker inside the door must not come into contact with the window when it is open.

•Be careful that speakers are out of the way of the window cranks, door handles, and arm rests.

If you cannot find an appropriate mounting location, check with your car dealer or consult the nearest

Sony dealer.

Avant le montage

•Une profondeur d’au moins 48 mm (1 15/16 po.) est nécessaire pour installer le haut-parleur des basses.

Veuillez toujours garder ce point en mémoire lorsque vous choisissez un emplacement pour

l’installation.

•Un orifice peut déjàavoir étépratiquédans le cadre métallique du volet frontal.

•Dans la portière, rien ne doit gêner le haut-parleur.

•Lorsque la vitre est abaissée, elle ne doit pas toucher le haut-parleur encastrédans la portière.

•Veillez àce que les haut-parleurs ne soient pas dans le chemin des lève-vitres, des poignées de portière

et des accoudoirs.

Si l’on ne peut trouver un emplacement adéquat pour l’installation, prière de consulter le

concessionnaire du véhicule ou le concessionnaire Sony le plus proche.

×8

M4 ×40

2.5 m (98 1/2in./po.)

ø116 mm (4 5/8in./po.)

×2

×2 ×2

Montage
