Sony SS-RG60 Manuel utilisateur

SS-DX30/RG40/RG60/VX333

US Model

Canadian Model

SS-RG40

AEP Model

UK Model

SS-RG40/RG60

E Model

SS-DX30/VX333

Australian Model

SS-DX30

Tourist Model

SS-VX333

SERVICE MANUAL

SPEAKER SYSTEM

• This set is the speaker system in

MHC-DX30/RG40/RG60/VX333.

• SS-RG40 is sold as single model

too.

SPECIFICATIONS

Ver 1.2 2002. 01

Speaker system : 3-way,3-unit,

Sub Woofer : 13 cm,cone type

Woofer : 13 cm,cone type

Tweeter : 5 cm,cone type

Nominal impedance : 6 ohmes

Dimensions(w/h/d) : Approx.215 ×325 ×223 mm

Mass : Approx.4.3 kg net per speaker

Design and specifications are subject to change without notice.

Photo : SS-RG60 (L ch)

Sony Corporation

Home Audio Company

Published by Sony Engineering Corporation

9-873-818-13

2002A1600-1

SS-DX30/RG40/RG60/VX333

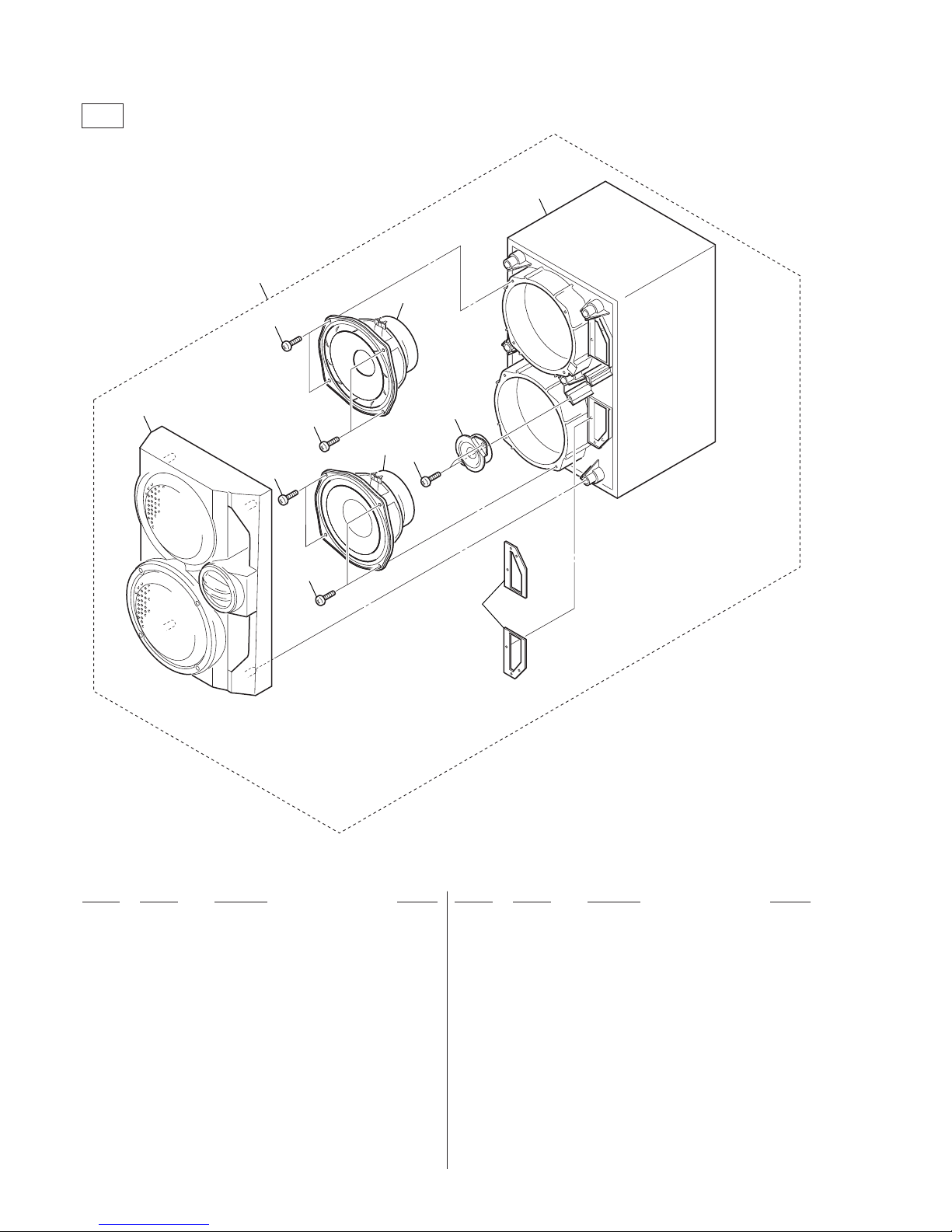

EXPLODED VIEW AND PARTS LIST

Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks

1 A-4412-773-A FRONT PANEL (R) ASSY (BLACK)(DX30,VX333)

1 A-4412-775-A FRONT PANEL (L) ASSY (BLACK)(DX30,VX333)

1 X-4953-745-1 FRONT PANEL ASSY L (RG40:AEP,UK/RG60)

1 X-4953-746-1 FRONT PANEL ASSY R (RG40:AEP,UK/RG60)

1 X-4954-346-1 FRONT PANEL (R) ASSY (SILVER)(VX333)

1 X-4954-347-1 FRONT PANEL (L) ASSY (SILVER)(VX333)

2 4-874-614-11 SCREW (4) (3.5X14), TAPPING (DX30,VX333)

2 4-993-215-01 SCREW (3.5X16)(RG40:AEP,UK/RG60)

3 1-529-933-11 SPEAKER (13cm)(DX30)

3 1-529-935-11 LOUD SPEAKER (13cm)(VX333)

3 1-544-789-11 SPEAKER (13cm)(RG40:AEP,UK/RG60)

4 1-529-932-11 SPEAKER (TWEETER)(5cm)(DX30,VX333)

4 1-544-787-11 SPEAKER (5cm)(RG40:AEP,UK/RG60)

5 1-529-934-11 SPEAKER (13cm)(DX30)

5 1-529-936-11 LOUD SPEAKER (13cm)(VX333)

5 1-544-788-11 SPEAKER (13cm)(RG40:AEP,UK/RG60)

6 A-2004-979-A SPEAKER CABINET (R) ASSY (SILVER)(VX333)

6 A-2004-981-A SPEAKER CABINET (L) ASSY (SILVER)(VX333)

6 A-4412-654-A SPEAKER CABINET (R) ASSY

(BLACK)(DX30,VX333)

6 A-4412-657-A SPEAKER CABINET (L) ASSY

(BLACK)(DX30,VX333)

6 X-4953-743-1 SPEAKER CABINET ASSY L

(RG40:AEP,UK/RG60)

6 X-4953-744-1 SPEAKER CABINET ASSY R

(RG40:AEP,UK/RG60)

7 4-234-052-01 PACKING (DUCT)(RG40:AEP,UK/RG60)

7 4-942-029-01 PACKING (DX30,VX333)

8 4-240-151-01 SPEAKER BOX (L) (RG40:US,CND)

8 4-240-152-01 SPEAKER BOX (R) (RG40:US,CND)

R ch

Ver 1.2 2002.01

• Abbreviation

CND : Canadian model.

SS-DX30/RG40/RG60/VX333

MEMO

SS-DX30/RG40/RG60/VX333

REVISION HISTORY

Clicking the version allows you to jump to the revised page.

Also, clicking the version at the upper right on the revised page allows you to jump to the next revised

page.

Ver. Date Description of Revision

1.0 2001.02 New

1.1 2001.08 Addition of the color silver in SS-VX333.

Addition of the exclusive parts in SS-RG40/RG60.

1.2 2002.01 Changed supply form for SS-RG40 of AEP and UK models

Addition of Ref. No.8 (SPM-02004)
