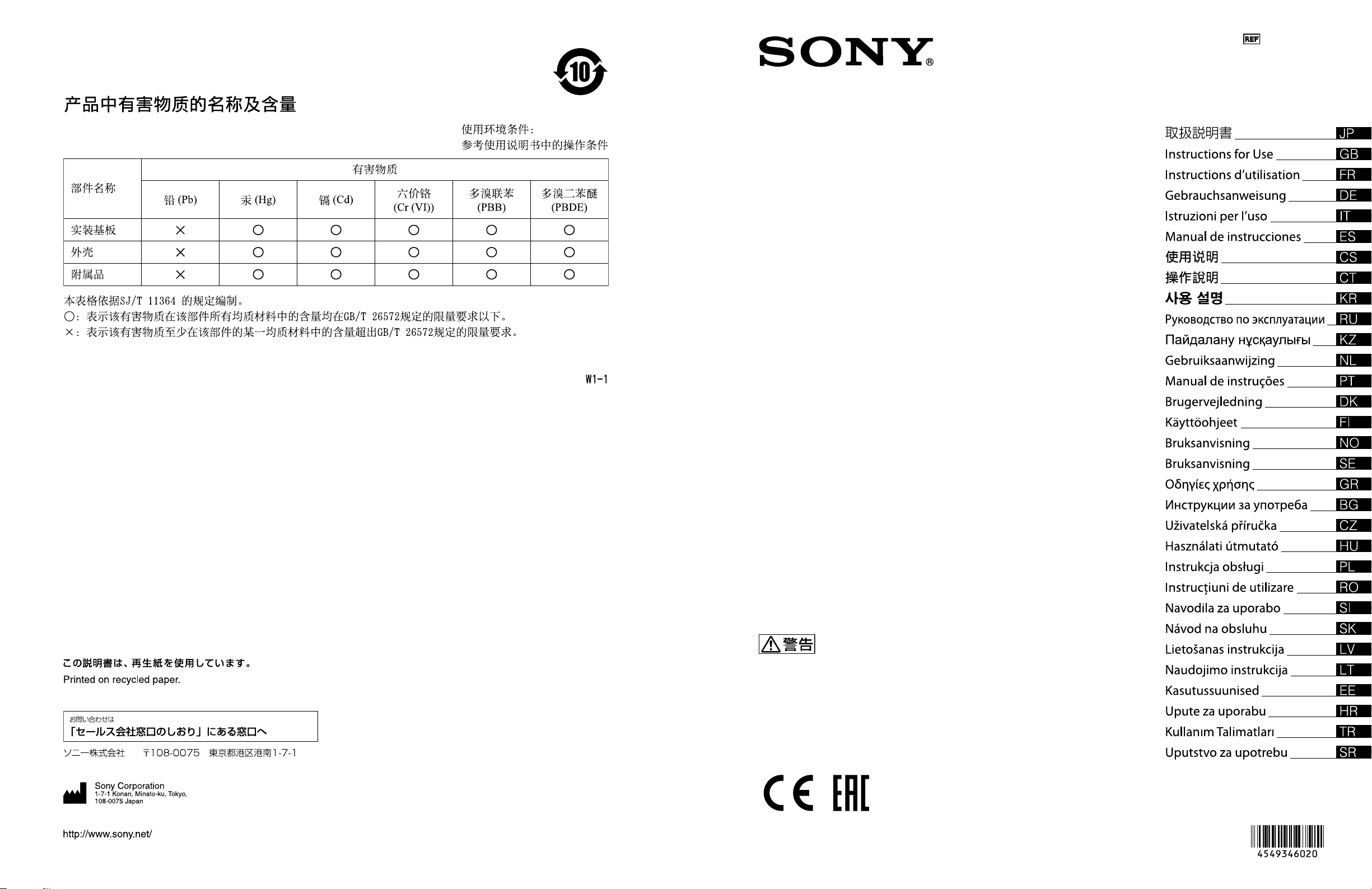

Sony AC-300MD Manuel utilisateur

E:\4549346021\4549346021AC300MDWW\00Cov-AC300MDWW\010COV.fm masterpage: cover1.print

AC-300MD

4-549-346-02(1)

AC Adaptor

电源适配器

БЛОК ПИТАНИЯ

ҚУАТ КӨЗІ БЛОГЫ

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。

この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

AC-300MD

使用产品前请仔细阅读本使用说明书，并请妥善保管。

2015-08

E:\4549346021\4549346021AC300MDWW\32Bco-AC300MDWW\050BCO.fm masterpage: cover4.print

AC-300MD

4-549-346-02(1)

Printed in Japan

出版日期：2015 年 8 月

JP 2

日本語

安全のために

本機は正しく使用すれば事故が起きないように、安全に

は充分配慮して設計されています。しかし、間違った使

いかたをすると、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

3〜10ページの注意事項をよくお読みください。製品全般

の安全上の注意事項が記されています。

定期点検をする

長期間、安全にお使いいただくために、定期点検をする

ことをおすすめします。点検の内容や費用については、

お買い上げ店またはソニーのサービス窓口にご連絡くだ

さい。

故障したら使わない

すぐに、お買い上げ店にご連絡ください。

万一、異常が起きたら

電源コードや接続ケーブルを抜いてください。

お買い上げ店またはソニーのサービス窓口までご相談

ください。

煙が出たら

異常な音、においがしたら

内部に水、異物が入ったら



製品を落としたり、キャビネットを破損したときは

警告表示の意味

取扱説明書および製品では、次のような表示をし

ています。表示の内容をよく理解してから本文を

お読みください。

この表示の注意事項を守らないと、火災・感電な

どにより死亡や大けがなどの人身事故につながる

ことがあります。

この表示の注意事項を守らないと、感電やその他

の事故によりけがをしたり周辺の物品に損害を与

えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

警告 3JP

警告

内部を開けない

内部には電圧の高い部分があり、キャビ

ネットや裏蓋を開けたり改造したりすると、

火災や感電の原因となることがあります。

点検、修理はお買い上げ店またはソニーの

サービス窓口にご依頼ください。

表示された電源電圧で使用する

製品の表示と異なる電源電圧で使用すると、

火災や感電の原因となることがあります。

日本国内では100Vでお使いください。

安全アースを接続する

安全アースを接続しないと、感電の原因と

なることがあります。

付属のAC電源コードを使用することで安全

アースが接続されます。3極→2極変換プラ

グは使用しないでください。

AC電源コードのプラグ及びコネク

ターは突き当たるまで差し込む

真っ直ぐに突き刺さるまで差し込まないと

火災や感電の原因となることがあります。

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き差しすると、

感電の原因となることがあります。

油煙、湯気、湿気、ほこりの多い場

所では設置・使用しない

上記のような場所に設置すると、火災や感

電の原因となることがあります。

取扱説明書に記載されている使用条件以外

の環境での使用は、火災や感電の原因とな

ることがあります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となる

ことがあります。

万一、水や異物が入ったときは、すぐにAC

電源コードやDC電源ケーブルを抜いて、お

買い上げ店またはソニーのサービス窓口に

ご相談ください。

AC電源コードを傷つけない

AC電源コードを傷つけると、火災や感電の

原因となることがあります。

設置時に、製品と壁やラック、棚などの

間に、はさみ込まない。

AC電源コードを加工したり、傷つけたり

しない。

重いものを載せたり、引っ張ったりしな

い。

熱器具に近づけたり、加熱したりしない。

AC電源コードを抜くときは、必ずプラグ

やコネクターを持って抜く。

万一、AC電源コードが傷んだら、お買い上

げ店またはソニーのサービス窓口に交換を

ご依頼ください。

本体を立てたり、傾けて使用しない

本体を立てたり、傾けて使用すると熱がこ

もり、火災や感電の原因となることがあり

ます。

通気孔をふさがない

通気孔をふさぐと内部に熱がこもり、火災

や故障の原因となることがあります。風通

しをよくするために次の項目をお守りくだ

さい。

密閉された狭い場所に押し込めない。

毛足の長い敷物（じゅうたんや布団など）

の上に設置しない。

布などで包まない。

あお向けや横倒し、逆さまにしない。

3P-2P変換アダプターを使用しな

い

3Pの電源プラグを2Pに変換するアダプター

は確実な接地・接続ができないため、感電

の原因となります。

注意

JP 4

注意

付属のAC電源コードを使う

付属のAC電源コードを使わないと、火災や

感電の原因となることがあります。

接続の際は電源プラグを抜く

DC電源ケーブルを接続するときは、電源プ

ラグを抜いてください。感電や故障の原因

となることがあります。

DC電源ケーブルのコネクターは

ロックするまで差し込む

DC電源ケーブルのコネクターはロックする

まで差し込んでください。

確実に接続しないと故障や火災の原因とな

ることがあります。

コード類は正しく配置する

AC電源コードやDC電源ケーブルは、足に

引っかけると本機や接続した製品の落下や

転倒などによりけがの原因となることがあ

ります。

充分注意して接続・配置してください。

不安定な場所に設置しない

ぐらついた台の上や傾いたところに設置す

ると、倒れたり落ちたりしてケガの原因と

なることがあります。また、設置・取付け

場所の強度を充分にお確かめください。

DC電源ケーブルを傷つけない

DC電源ケーブルを傷つけると、火災や感電

の原因となることがあります。

設置時に、製品と壁やラック、棚などの

間に、はさみ込まない。

DC電源ケーブルを加工したり、傷つけた

りしない。

重いものを載せたり、引っ張ったりしな

い。

熱器具に近づけたり、加熱したりしない。

DC電源ケーブルを抜くときは、必ずコネ

クターを持って抜く。

万一、DC電源ケーブルが傷んだら、お買い

上げ店またはソニーのサービス窓口に交換

をご依頼ください。

製品の上に乗らない、重いものを載

せない

倒れたり、落ちたり、壊れたりして、けが

の原因となることがあります。

お手入れの際は、電源プラグを抜く

電源を接続したままお手入れをすると、感

電の原因となることがあります。

移動時にはコード類をはずす

AC電源コードやDC電源ケーブルは、足に

引っかけると本機の落下などによりけがの

原因となることがあります。

移動時には、コード類をはずしてください。

直射日光の当たる場所や熱器具の近

くに設置・保管しない

内部の温度が上がり、火災や故障の原因と

なることがあります。

定期的に内部の掃除を依頼する

長い間、掃除をしないと内部にホコリがた

まり、火災や感電の原因となることがあり

ます。1年に1度は、内部の掃除をお買い上

げ店またはソニーのサービス窓口にご依頼

ください。（有料）

特に、湿気の多くなる梅雨の前に掃除をす

ると、より効果的です。

医療環境で使用するための重要なお知らせ 5JP

医療環境で使用するため

の重要なお知らせ

1. 本機に接続する全ての機器は、安全規格のIEC60601-1

に従って承認または適合しているものをご使用くださ

い。

2. さらにシステム全体としてIEC60601-1-1規格に適合し

ていなければなりません。信号入力部分あるいは信号

出力部分に接続する全ての周辺機器が医療用のシステ

ムとして構成されるため、システム全体として

IEC60601-1-1の規格要求に適合する責任があります。

疑義がある場合には、ソニーの営業担当にご相談くだ

さい。

3. 他の機器と接続すると、漏れ電流を増加させる可能性

があります。

4. この機器は無線周波エネルギーを発生、利用してお

り、周囲に放射する可能性があります。取扱説明書に

従って設置、使用されない場合、他の機器に対して電

磁波障害を引き起こすかも知れません。この機器が電

磁波障害を起こす場合は（この機器から電源コードの

プラグを抜くことにより確認できます）、以下の方法

を試してください。

電磁波障害を受けている機器に対して、この機器を移

動してください。この機器と電磁波障害を受けている

機器を異なる電源系統のコンセントに接続してくださ

い。

ソニーの営業担当にご相談ください。

（適合規格：IEC60601-1-2とCISPR11、ClassB、Group1）

医療環境で使用するためのEMCに関する重要なお知らせ

JP 6

医療環境で使用するためのEMCに関する重要なお知らせ

AC-300MDは、EMCに関し特別に注意する必要があり、取扱説明書中で提供されるEMC情報に従って設置および使用す

る必要があります。

携帯型および移動型の無線通信機器はAC-300MDに影響を与えることがあります。

警告

ソニー株式会社によって指定されたもの以外のアクセサリーやケーブルを使用すると、AC-300MDのエミッション（電磁妨

害の放射）増加やイミュニティ（電磁妨害の耐性）低下を招くことがあります。

警告

AC-300MDを他の機器と隣接または積み重ねて使用する場合には、その使用構成で正常に動作していることを確認する必要

があります。

指針および製造業者の宣言−電磁エミッション

AC-300MDは、下記に規定した電磁環境での使用を意図しています。

お客様またはAC-300MDの使用者は、それが下記の環境で使用されることを確認してください。

エミッション試験適合性電磁環境−指針

無線周波エミッション

CISPR11

グループ1

AC-300MDは、内部機能のためだけに無線周波エネルギーを使用し

ています。そのため、無線周波エミッションは非常に低く、近傍の

電子機器を妨害することは、ほぼありません。

無線周波エミッション

CISPR11

クラスB

AC-300MDは、家庭および家庭用に使用される建物に給電する公共

の低電圧配電網に直接接続されている建造物を含むすべての建造物

での使用に適しています。

電源高調波エミッション

IEC61000-3-2

クラスD

電圧変動/

フリッカエミッション

IEC61000-3-3

適合する

医療環境で使用するためのEMCに関する重要なお知らせ 7JP

指針および製造業者の宣言−電磁イミュニティ

AC-300MDは、下記の電磁環境での使用を意図しています。お客様またはAC-300MDの使用者は、それが下記の環境で使用されることを確認し

てください。

イミュニティ試験 IEC60601

試験レベル適合性レベル電磁環境−指針

静電気放電(ESD)

IEC61000-4-2

±6kV接触

±8kV気中

±6kV接触

±8kV気中

床材は木材、コンクリートまたは陶製タイルとしてください。床材が

合成物質で覆われている場合、相対湿度が、少なくとも30％以上であ

ることを条件とします。

電気的ファストトラ

ンジェント（高速過

渡現象）/バースト

IEC61000-4-4

±2kV対電源線

±1kV対入出力線

±2kV対電源線

±1kV対入出力線

電源の品質は、典型的な商用または病院環境のものを利用してくださ

い。

サージ

IEC61000-4-5

±1kV線間

±2kV線-アース間

±1kV差動モード

±2kVコモンモード

電源の品質は、典型的な商用または病院環境のものを利用してくださ

い。

電源入力ラインでの

電圧ディップ、瞬停、

および電圧変動

IEC61000-4-11

<5%

(>95%ディップ、

時)

0.5サイクルの間

40%

(60%ディップ、

時)

5サイクルの間

70%

(30%ディップ、

時)

25サイクルの間

<5%

(>95%ディップ、

時)

5秒間

<5%

(>95%ディップ、

時)

0.5サイクルの間

40%

(60%ディップ、

時)

5サイクルの間

70%

(30%ディップ、

時)

25サイクルの間

<5%

(>95%ディップ、

時)

5秒間

電源の品質は、典型的な商用または病院環境のものを利用してくださ

い。

AC-300MDの使用者が、停電中も継続して運用することが必要な場合

は、無停電電源装置またはバッテリーからAC-300MDに電源供給する

ことを推奨します。

電源周波数

(50/60Hz)

磁界

IEC61000-4-8

3A/m 3A/m 電源周波数磁界は、典型的な商用または病院環境内の典型的な場所で

の特性レベルである必要があります。

備考: は、試験レベルを加える前の交流電源電圧です。

医療環境で使用するためのEMCに関する重要なお知らせ

JP 8

指針および製造業者の宣言−電磁イミュニティ

AC-300MDは、下記の電磁環境での使用を意図しています。お客様またはAC-300MDの使用者は、下記の環境で使用されることを確認してくだ

さい。

イミュニティ試験 IEC60601

試験レベル適合性レベル電磁環境−指針

伝導性妨害

IEC61000-4-6

放射無線周波電磁界

IEC61000-4-3

3Vrms

150kHz〜80MHz

3V/m

80MHz〜2.5GHz

3Vrms

3V/m

携帯型および移動型の無線通信機器は、ケーブルを含むAC-300MDの

どの部分に対しても、無線通信機器の周波数に対応した式から計算さ

れた推奨分離距離以下に近づけて使用しないでください。

推奨分離距離

d=1.2

d=1.2 80MHz〜800MHz

d=2.3 800MHz〜2.5GHz

ここでPは送信機器メーカーによる送信機の最大出力定格を表し単位

はワット(W)、dは推奨分離距離で単位はメートル(m)です。

固定の無線送信機からの電磁界強度は電磁気の現地調査aによって決

定されますが、これは各周波数範囲bにおいて適合レベル未満である

必要があります。

次の記号が表示された機器の近くでは、干渉が生じる可能性がありま

す。

備考1: 80MHzおよび800MHzにおいては、高い方の周波数範囲を適用します。

備考2: これらの指針は、すべての状況に適用するとは限りません。

電磁気の伝搬は、建物、物体および人体による吸収や反射の影響を受けます。

a 固定の無線送信機、例えば、無線（携帯/コードレス）電話基地局および陸上移動局、アマチュア無線、AMおよびFMラジオ放送および

TV放送からの電磁界強度は、理論上、正確には予測することはできません。固定の無線送信機に起因する電磁環境を評価するために、電磁

気の現地調査を考慮する必要があります。AC-300MDが使用される測定電磁界強度が適用される上記の無線適合性レベルを超える場合、AC-

300MDが正常に動作していることを確認してください。もし異常な動作が観測される場合、AC-300MDの向きや場所を変えるといった追加措

置が必要となることがあります。

b 周波数範囲が150kHz〜80MHzにおいて、電界強度は3V/m未満である必要があります。

医療環境で使用するためのEMCに関する重要なお知らせ 9JP

携帯型および移動型の無線通信機器と、AC-300MDとの間の推奨分離距離

AC-300MDは、放射無線妨害が制御される電磁環境内での使用を意図されています。お客様またはAC-300MDの使用者は、携帯型および移動型

の無線通信機器（送信機）とAC-300MDの最小距離を維持することによって、電磁干渉を防ぐことができます。最小距離は、下記に推奨される

ように、通信機器の最大出力に従ってください。

送信機の最大定格出力

送信機の周波数による分離距離

150kHz〜80MHz

d=1.2

80MHz〜800MHz

d=1.2

800MHz〜2.5GHz

d=2.3

0.01 0.12 0.12 0.23

0.1 0.38 0.38 0.73

11.21.22.3

10 3.8 3.8 7.3

100 12 12 23

上記に記載されていない最大出力定格の送信機については、推奨分離距離d（単位：メートル(m)）は、送信機の周波数に適用される式を使用し

て決定できます。ここでP（単位：ワット(W)）は送信機の最大出力定格であり、送信機器メーカーにより指定されたものになります。

備考1: 80MHzおよび800MHzにおいては、高い方の周波数範囲の分離距離を適用します。

備考2: これらの指針は、すべての状況に適用するとは限りません。

電磁気の伝搬は、建物、物体および人体による吸収や反射の影響を受けます。

JP 10 その他の安全上のご注意/概要

その他の安全上のご注意

警告

本機は電源スイッチを備えていません。

主電源を切断するには、電源プラグを抜いてください。

設置の際には、容易にアクセスできる固定配線内に専用

遮断装置を設けるか、使用中に容易に抜き差しできる、

機器に近いコンセントに電源プラグを接続してください。

電源プラグを抜くことが困難な場所にME機器を設置しな

いでください。

万一、異常が起きた際には、専用遮断装置を切るか、電

源プラグを抜いてください。

機器を水滴のかかる場所に置かないでください。また水

の入った物、花瓶などを機器の上に置かないでください。

注意

付属の電源コードは本機の専用品です。

他の機器には使用できません。

注意

本製品またはアクセサリーを廃棄するときは、環境汚染

等のリスクに配慮し、関連した地域または国の法律、お

よび関連した病院の規則にしたがってください。

重要

機器の名称と電気定格は、底面に表示されています。

概要

本機は、ソニーのLCDモニター専用のACアダプターで

す。

ご使用の機器が本機に対応しているかどうかは、機器の

取扱説明書をご覧ください。

◆ 接続のしかたや使用上のご注意についても機器の取扱説明書を

ご覧ください。

グラフィックシンボルの説明

取扱説明書参照

本機にこのマークがある箇所は、本取扱説明

書の指示にしたがってご使用ください。

このシンボルは製造業者を表し、隣接して製

造業者名と住所が併記されます。

このシンボルは、欧州共同体における代表者

を表し、隣接して欧州共同体における代表者

の名称と住所が併記されます。

Autres manuels pour AC-300MD

Table des matières

Autres manuels Sony Récepteur

Sony

Sony Ipela SNCA-ZX104 Manuel utilisateur

Sony

Sony STR-DN1050 Guide de référence

Sony

Sony HCD-SC5 Manuel utilisateur

Sony

Sony STR-DA3300ES - Multi Channel Av Receiver Manuel utilisateur

Sony

Sony ICF-403L Manuel utilisateur

Sony

Sony STR-DH810 - Audio Video Receiver Manuel utilisateur

Sony

Sony S-AIR AIR-A10R Manuel utilisateur

Sony

Sony STR-DH510 - 10str Hifi Manuel utilisateur

Sony

Sony HCD-FX80 - Dvd / Reciever Component Manuel utilisateur

Sony

Sony STR-DE325 User Manual Addendum Manuel de service

Sony

Sony STR-DE885 Manuel utilisateur

Sony

Sony HCD-BX70DBi Manuel utilisateur

Sony

Sony STR-DN860 Guide de l'utilisateur

Sony

Sony BRAVIA DMX-NV1 Manuel utilisateur

Sony

Sony AVD-S500ES - Dvd Player/receiver Manuel utilisateur

Sony

Sony CX-BK1 Manuel utilisateur

Sony

Sony STR-DN1000 Manuel utilisateur

Sony

Sony STR-DE400 Manuel utilisateur

Sony

Sony STR-D790 - Fm Stereo / Fm-am Receiver Manuel utilisateur

Sony

Sony STR-DG1100 Manuel utilisateur

Sony

Sony STR-DE475 - Fm Stereo/fm-am Receiver Guide de l'utilisateur

Sony

Sony DWZM50 Manuel utilisateur

Sony

Sony STR-DH720HP Manuel utilisateur

Sony

Sony HCD-DZ150K Manuel utilisateur

Manuels Récepteur populaires d'autres marques

Garmin

Garmin GA 23 Manuel utilisateur

Aiphone

Aiphone PS-12F Manuel utilisateur

IMES

IMES TCS-01CA-PMI Manuel utilisateur

BWI Eagle

BWI Eagle AIR-EAGLE SR Manuel

AMIMON

AMIMON AMN12310 WHDI Manuel utilisateur

Dual

Dual DMCPA79BT Mode d'emploi

Sound Associates

Sound Associates SA652P Manuel utilisateur

Sherwood

Sherwood NewCastle R-772 Manuel utilisateur

Audio

Audio A10-RX Series Manuel utilisateur

AllSee

AllSee PushShare PSRV1.1 Manuel utilisateur

DEMAG

DEMAG DRC-DR D2 Manuel utilisateur

Teleco

Teleco TVRCL868A02 Manuel utilisateur

Bosch

Bosch RF3222E Manuel utilisateur

Kramer

Kramer 631R Manuel utilisateur

Xpress

Xpress xmc10 Manuel utilisateur

JVC

JVC KD-MR1BTS Manuel utilisateur

Omega Engineering

Omega Engineering UWTC-REC3 Manuel utilisateur

e-survey

e-survey E300 Pro Manuel utilisateur
