BW-A10

取付説明書

日本語

はじめに

本製品は、オートチェンジャー BW‑J601 用のラックマウ

ントキットです。

ご注意

オートチェンジャー本体の質量は約 30 kg です。

必ず 2 人以上で作業してください。腰を痛めたり、落下し

てけがの原因または機器の損傷につながる可能性がありま

す。

必ずオートチェンジャーの電源を切り、ケーブル類をすべて

取りはずしてから、作業を行ってください。

必要な工具とネジ類

あらかじめ以下の工具とネジ類を準備してください。

工具

･プラスドライバー

･マイナスドライバー

･ 10/32 インチレンチ

ネジ類

本ラックマウントキットには、ラックに取り付けるためのネ

ジ類が付属されていません。お客様でご用意ください。

･スライドレールブラケットをラックのフレームに止めるネ

ジ：8 本

･トレイの前面をラックのフレームに止めるネジ：2 本

･上記のネジに合うナット：10 個＊

＊ラックにはめ込まれている場合やネジタップがあるフレー

ムをお使いの場合は不要です。ラックに付属されている場

合は、そちらのナットをお使いください。

設置上のご注意

オートチェンジャー本体をラックに取り付ける前に、以下の

点に注意してください。

･本ラックマウントキットの取り付け可能なラックの奥行き

は、900 mm です。それ以外のタイプのラックには取り

付けできません。

･スライドレールブラケットの取り付け寸法は、486 ± 2

mm（幅）× 650 〜 660 mm（奥行き）です。前後左右

のフレームの間隔を確認し、スライドレールブラケットが

取り付けできるか確認してください。

･ラックのフレームが規定値どおりか確認してください。

･オートチェンジャー本体の使用環境を確認し、その範囲を

保てる場所に設置することをおすすめします。

･オートチェンジャー本体後面のファン、前面のメディア挿

入口付近に、ケーブルやその他の障害物がないように設置

してください。

･オートチェンジャー本体をラックに取り付けたときに、

ラックの重量バランスが崩れて転倒することを防ぐため、

ラックに転倒防止金具などを取り付けることをおすすめし

ます。

･ラック内のすべての機器に電源供給回路が適合することを

確認してください。

･使用するコンセントや電源ケーブルが正しくアースされて

いることを確認してください。

･ラックマウントキットを設置しているときに、静電気が放

電しないように作業環境を整えてください。作業中は、静

電防止マットやアースされた静電防止リストバンドを使用

してください。

同梱品を確認する

本ラックマウントキットは、以下のもので構成されていま

す。

･トレイ（1）

･スライドレールブラケット（L 型）（4）ネジ（8）付き

･レールガイド（4）

･レール（2）

･オートチェンジャー取り付けネジ（6）

･取付説明書（本書）（1）

スライドレール

ブラケット

レール

レールガイドスライドレール

ブラケット

トレイ

Rack Mount Kit

本製品を取り付ける

はじめにトレイからレールを分離して、スライドレールブラ

ケットを取りはずします。

そのあとお客様で用意したネジ類を使って、ラックのフレー

ムにスライドレールブラケットとレールガイド、トレイを取

り付け、オートチェンジャーを取り付けます。

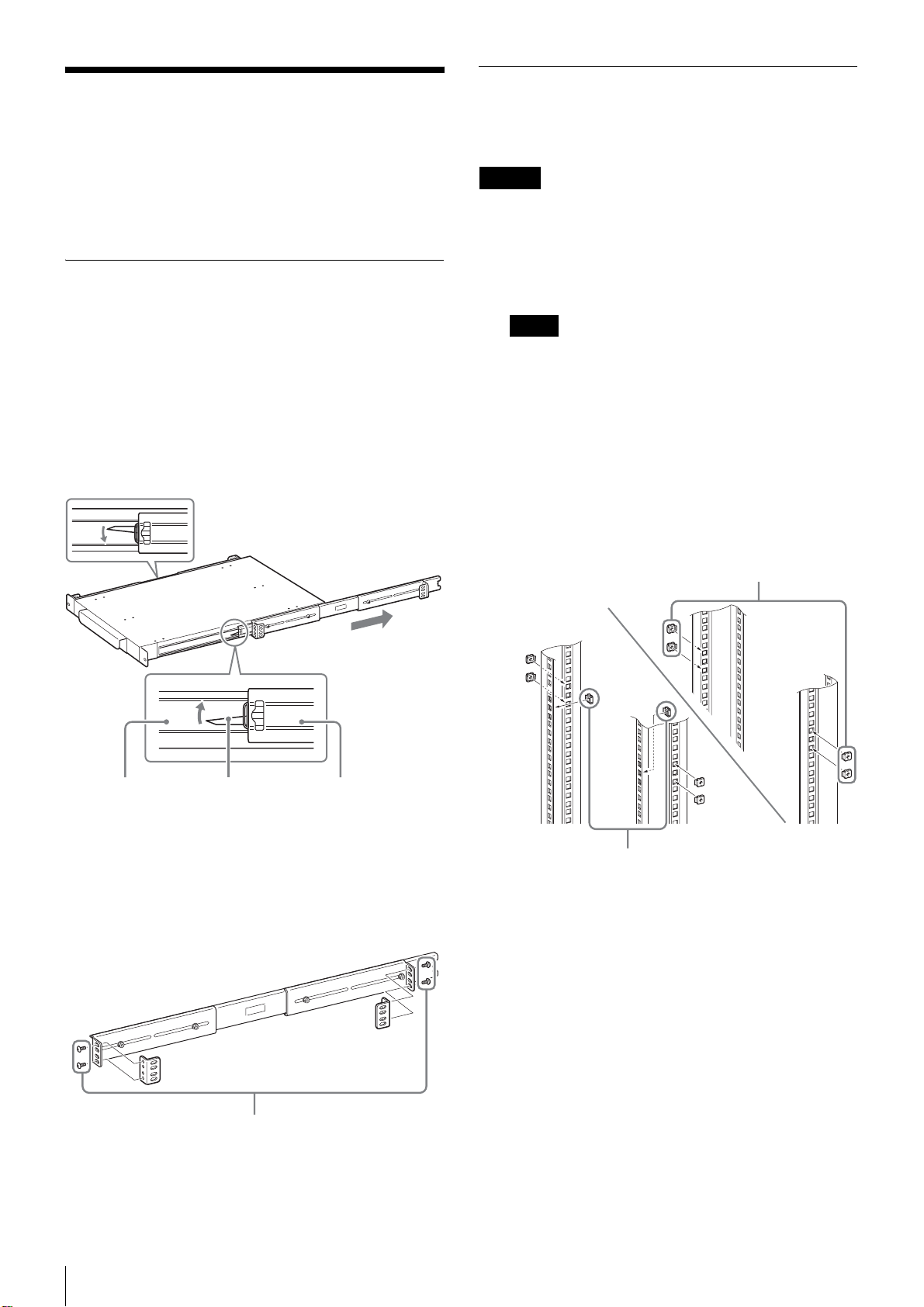

取り付けの準備をする

インナーレールとアウターレールを分離する。

インナーレールはトレイに、アウターレールはレール

ガイドに取り付けられています。

1アウターレールを図の位置までスライドさせる。

レバーの位置でいったん止まります。

2レバーを矢印の向きにスライドさせ、アウターレー

ルを引き出す。

3同様にして、もう一方のレールもインナーレールと

アウターレールに分離する。

スライドレールブラケットを取りはずす。

スライドレールブラケットは、4 箇所に取り付けられ

ています。

スライドレールブラケットを取り付ける

スライドレールブラケットを取り付ける位置に、フェルトペ

ンなどで印を付けておくことをおすすめします。

ご注意

4 個のスライドレールブラケットの高さを合わせないで本機

を取り付けると、誤動作の原因となりますのでご注意くださ

い。

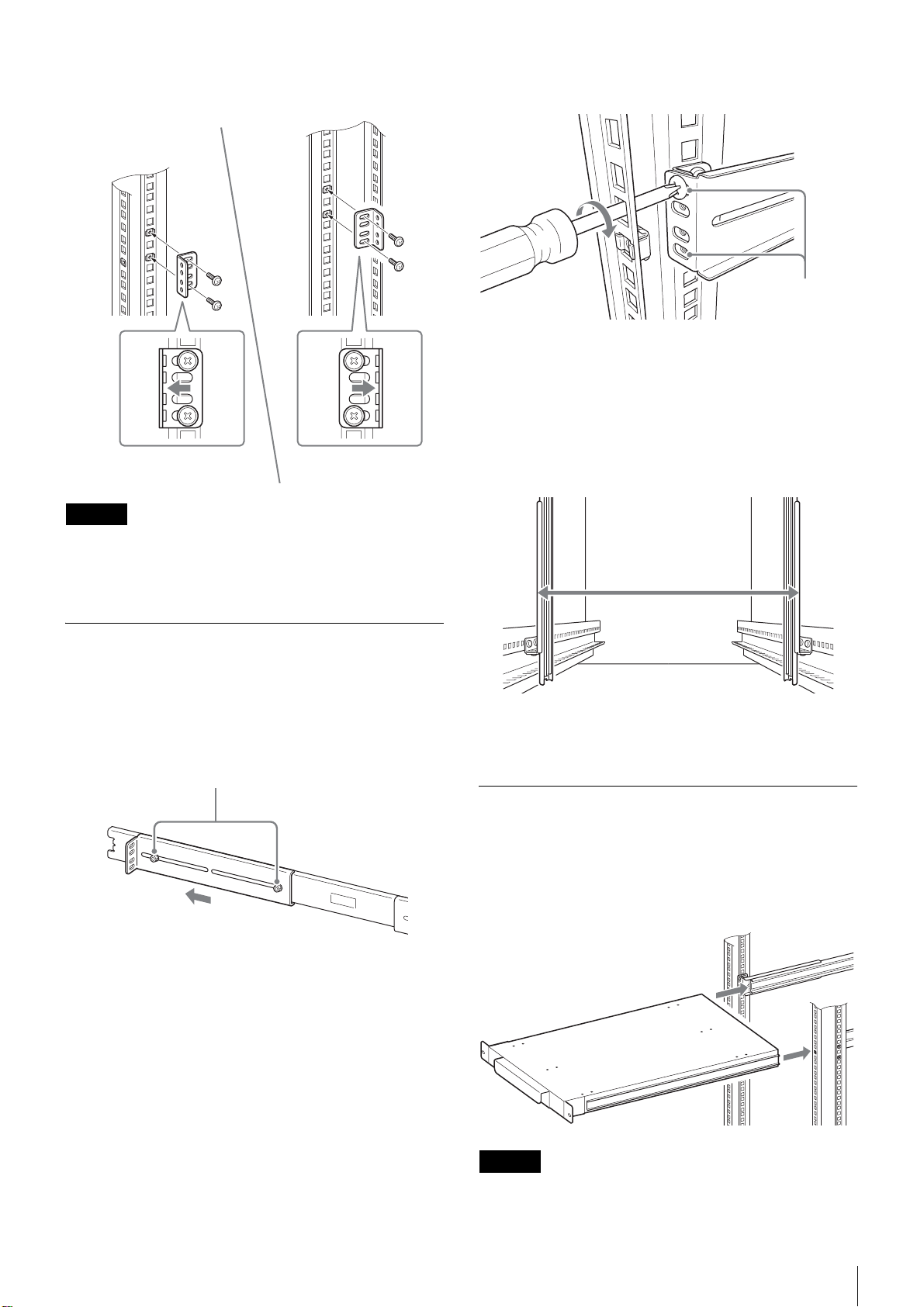

フレームの 1U の範囲の角穴にナットをはめる。

メモ

ラックにナットがはめ込まれている場合や、フレーム

にネジタップが付いている場合は、この作業は不要で

す。

以下のようにして、前側と後側のフレームにそれぞれ

ナットをはめます。

1前側のフレームにナットをはめる。

左右の角穴には外側からナットを 2 個はめ、正面の

角穴には内側からナットを 1 個はめます。

2後側のフレームにナットをはめる。

左右の角穴に、外側からナットを 2 個ずつはめます。

スライドレールブラケットを前側と後側のフレームに

取り付ける。

次の図のように、スライドレールブラケットの一番上

と一番下の長穴を使って、ゆがみがないようにしっか

りとお客様で用意したネジで固定します。

アウターレールレバー

インナーレール

取りはずしたネジは「レールガイドを取り付ける」

（3 ページ）で使用します。

ラックの

正面

左右の角穴には外側からはめる。

正面の角穴には内側からはめる。

前側は最も前寄りに取り付くように、後側は最も後寄

りに取り付くように、長穴で調整してください。

ご注意

上記のようにスライドレールブラケットを取り付けないと、

レールガイドを取り付けるときに、ネジ頭がぶつかってしま

うことがあります。

レールガイドを取り付ける

レールガイドの六角ナットをゆるめ（1）、後側が最も

後寄りに取り付くように調整して（2）、仮止めする。

ここでは、仮止めしておき、後で固定します。六角

ナットは、各レール 4 箇所に付いています。

「取り付けの準備をする」（2 ページ）の手順 2 で、スラ

イドレールブラケットを取りはずしたときのネジを

使って、前側のレールガイドを仮止めする。

一番上と一番下の長穴を使って、止めてください。こ

こでは、仮止めしておき、後で固定します。

同様にして、後側のレールガイドを仮止めする。

左右のレールが平行に取り付けられていること、レー

ルガイドの外側の間隔が目安として 447 mm になって

いることを確認し、手順 2、3 で仮止めしたネジを固定

する。

上から見たところ

レールの位置を調整し、手順 1 で仮止めしていた六角

ナットを固定する。

トレイを取り付ける

レールガイドのアウターレールに、トレイのインナーレール

を合わせ、ゆっくりスライドさせながら、奥まではめ込む。

数回レールを出し入れし、トレイが奥まではめ込まれている

ことを確認してください。

ご注意

トレイがしっかりと奥まではめ込まれていないと、オート

チェンジャーを設置したときに、落下する恐れがあります。

ラック

の正面

（前側）

ブラケットを最も前寄りに取り

付くように長穴で調整する。

ラックの

背面

（後側）

ブラケットを最も後寄りに取り

付くように長穴で調整する。

前側

2後側に寄せる

後側

1いったん六角ナットをゆるめる。

一番上と一番下の

ネジ穴を使う。

447 mm

オートチェンジャーを取り付ける

オートチェンジャーをラックに入れて固定します。

オートチェンジャーの底面に取り付けられているゴム

足を取りはずす。

トレイを引き出し、オートチェンジャーを載せて、位

置を決める。

ご注意

オートチェンジャーの質量は約 30 kg あります。

必ず 2 人以上で持ち上げてください。腰を痛めたり、

落下してけがの原因または機器の損傷につながる可能

性があります。

メモ

オートチェンジャーのフロントパネルとトレイの前面

を合わせると、オートチェンジャーとトレイのネジ穴

の位置が合い、取り付けしやすくなります。（オート

チェンジャーを多少前に出して取り付けすることもで

きます。）

付属のネジを使って、底面からオートチェンジャーを

固定する。

図のように、6 箇所を固定してください。

ご注意

作業するときは、トレイの脇（正面または背面）から

行ってください。トレイの下に入って作業すると、頭

をぶつけたり、万一トレイが落下したときにけがをす

る恐れがあります。

トレイを奥まで入れ、お客様で用意したネジを使って、

フレームに固定する。

オートチェンジャー本体をラックから

取りはずす

ご注意

オートチェンジャー本体の質量は約 30 kg あります。

必ず 2 人以上で作業してください。腰を痛めたり、落下し

てけがの原因または機器の損傷につながる可能性がありま

す。

オートチェンジャー本体の電源を切る。

ケーブル類をすべて取りはずす。

取り付けたときと逆の手順で取りはずす。

トレイとオートチェンジャーの前面を合わせる。

オートチェンジャーを

多少前に設置する場合

は、隣のネジ穴を使っ

てください。

Install Manual

English

Introduction

This product is a rack mount kit for the Auto Changer BW-

J601.

Caution

The Auto Changer is heavy, weighing approximately 65

lbs. (30 kg).

You will need at least two people to safely move the Auto

Changer. Otherwise you may have a back injury or drop

the Auto changer and damage to it.

Make sure to turn off the Auto Changer and disconnect all

cables before the installation.

Required Tools

You will need the following tools, screws, and nuts to

perform this installation.

Tools

• Phillips screwdriver

• Standard screwdriver

• 10/32 inch wrench

Screws and Nuts

You will also need some screws and nuts (sold separately)

to install the Auto Changer to the rack.

• Eight screws to place the slide rail brackets to the rack.

• Two screws to place the front of the tray to the rack.

• Ten nuts that match the screws above.*

* You will not need the nuts ifthe rack comes with the nuts

or the holes of the frames have been tapped. Use the nuts

if the rack comes with the nuts.

Installation Precautions

Note the following points before the installation.

• The mounting kit fits a rack 900 mm in depth. You

cannot use any other sized rack.

• The slid rail brackets require between 484 and 488 mm

in width and 600 and 650 mm in depth to assemble to the

rack. Ensure that the rack has enough space to place the

brackets.

• Ensure that the rack frames are assembled with the

specified value as referred to above.

• Ensure you have adequate ventilation and environmental

controls to support your Auto Changer.

• Ensure that nothing obstructs the filter at the rear panel

and the mail slot at the front panel of the Auto Changer.

• The rackmust beboltedsecurely tothe floor or equipped

with a sturdy and extendable anti-tip leg. You must

prevent the cabinet from tipping forward when one or

more Auto Changers and other devices are fully

extended out the front of the rack.

• Ensure that you have adequate power to supply all the

devices installed in the rack.

• Ensure that you earth the power outlets and power cables

you are using.

• To avoid producing a static during the installation, keep

the working environment properly. We recommend

using an antistatic mat and a wristband.

Unpacking

The rack mount kit comes with the following parts:

• Tray (1)

• L-shaped slide rail bracket (4) with screws (8)

• Rail guide (4)

• Rail (2)

• Screws to place the Auto Changer on the tray (6)

• Install Manual (this document) (1)

Slide rail bracket

Rail

Rail guide

Tray

Slide rail bracket

Installing the Rack Mount

Kit

Separate the rails from the tray, and remove the slide rail

brackets. Mount the Auto Changer after placing the slide

rail brackets, the rail guides, and the tray to the rack using

the screws you provided.

Preparation

Divide the rail into the inner and outer rail.

The inner rail places to the tray and the outer rail

places to the guide.

1Slide the outer rail to the position show in the

figure.

Stop at the lever position.

2Slide the lever in the direction of the arrow and pull

out the outer rail.

3Divide the other rail into the inner and outer rail in

the same way.

Remove the slide rail brackets.

The slide rail brackets are placed to the each rail by

the four screws.

Assemble the Slide Rail Brackets

Marking the position where you will place the brackets

with a felt pen is recommended.

Caution

Note that installing the Auto Changer without matching

the height of the four slide rail brackets may cause an

operation failure.

Feed the nuts you provided, and fasten them to the

square holes of the frame within 1 U range.

Note

You can skip these steps if the rack comes with the

nuts or the holes of the frames have been tapped.

Feed and fasten nuts to the front and the rear of the

racks as shown in the following figure:

1To the left and right side square holes of the front

frame, feed the two nuts each from the out side

track of the frames, then fasten. To the front side

square holes, feed the one nut each from the inside

track of the frames, then fasten.

2To the left and right side square holes of the rear

frame, feed the two nuts each from the out side

track of the frames, then fasten.

Place the slide rail brackets to the front and rear of the

rack.

Use the upper and lower long holes to place the

brackets as shown in the figure next page and tighten

the screws you provided while ensuring the brackets

are straight.

Align the holes so as the front brackets are placed as

far forward as possible and the rear brackets are

placed as far back as possible.

Outer railLever

Inner rail

Remove the eight screws in total from the

brackets and set the screws aside touse them

to fasten the rail guides in the later step.

Front of

rack

Feed the nuts through the out

side track of the frames to the

left and right side square holes.

Feed the nuts through the inside track of

the frames to the front side square holes.

Caution

If you do not place the brackets as shown above, the screw

heads may obstruct to install the rail guide.

Assemble the Rail Guides

Loosen the provided hexagonal nuts of the each rail

guide (1), align the rail guides so as they are as far

back as possible (2), and then tighten the nuts

temporary.

Tighten the nuts temporary at this step as you will

fasten them later. The each rail includes the four

hexagonal nuts.

Using two of the provided screws you set aside from

the slide rail brackets in the previous step, tighten the

right front rail guide temporary to the rack. Then

tighten the left front rail guide in the same way.

Using theupper and lower longhole to tighten the rail

guide temporary as you will fasten them later.

Using two of the provided screws, fasten the right rear

rail guide temporary to the rack. Then fasten the left

rear rail guide in the same way.

Ensure that you assembled the left and right rail

guides parallel to each other and the distance between

each outer side of the guides keep a guideline

measurement as 447mm. Then you fasten eight of the

provided screws you temporary fastened in the step 2

and 3.

View from top

Adjust the position of the rails and fasten eight of the

provided hexagonal nuts you temporary fastened in

the step 1.

Slide the Tray

Gripping the tray from the front, insert and slide the tray

along the inside of the rails until the front flanges of the

tray stop the tray.

Slide the tray in and out several times to check for smooth

operation.

Caution

If you do not slide the tray back until the front flanges of

the tray stop the tray, the Auto Changer may fall out of the

rack when you install it.

Front of

rack

Align the holes so as the

front brackets are placed as

far forward as possible.

Rear of

rack

Alignthe holessoasthe rear

brackets are placed as far

forward as possible.

Rear

2Align the rail guides as

far back as possible. Front

1Loosen the hexagonal nuts.

Use the upper and

lower screw holes.

447 mm

Mount the Auto Changer

Place the Auto Changer on the tray to mount to the rack.

Remove four of the rubber legs at the bottom of the

Auto Changer.

Pull out the tray, place the Auto Changer on the tray,

and adjust the mounting position.

Caution

The Auto Changer is heavy, weighing approximately

65 lbs. (30 kg).

Always ensure that at least two people lift the Auto

Changer. Otherwise you may have a back injury or

drop the Auto changer and damage to it.

Note

It is easier to mount the Auto Changer if you position

the front panel of the Auto Changer at the front of the

tray in order to align the screw holes of the Auto

Changer and the tray. (You can also mount the Auto

Changer so as it is sticking out of the tray a little.)

Using six of the provided screws, fasten the Auto

Changer to the bottom of the tray as shown in the

figure below.

Caution

Do not perform these mounting steps from beneath

the tray, there is a danger of banging your head or

sustaining an injury if the tray falls on you. Perform

these steps from the front or the rear of the tray.

Slide the tray back until the front flanges on the tray

stop the tray.

Using two of the screws you provided to fasten the

front of the tray to the rack.

Dismount the Auto Changer from the

Rack

Caution

The Auto Changer is heavy, weighing approximately 65

lbs. (30 kg).

Always ensure that at least two people lift the Auto

Changer. Otherwise you may have a back injury or drop

the Auto changer and damage to it.

Turn off the Auto Changer.

Disconnect all cables.

Dismount the Auto Changer from the rack by

following the steps 1 to 4 above reversely.

Adjust the position for the front of the Auto

Changer to fit the front of the tray.

If you place the Auto

Changer as it is sticking

out of the tray, using the

adjacent screw holes.

Table des matières

Autres manuels Sony Support et étagère

Sony

Sony XBR-46HX909 - Lcd Panel For Kdl-42xbr950 Tv Manuel utilisateur

Sony

Sony SU-GW12 Manuel utilisateur

Sony

Sony WS-UBPRE1 Manuel utilisateur

Sony

Sony WSFV11 Manuel d'utilisation et d'entretien

Sony

Sony RMM-ES701 Manuel utilisateur

Sony

Sony SU-556 Manuel utilisateur

Sony

Sony Operating Instructions SU-EF41 Manuel utilisateur

Sony

Sony SU-RS52U Manuel utilisateur

Sony

Sony LSPX-PS1 Manuel utilisateur

Sony

Sony SU-560 Manuel utilisateur

Sony

Sony KV-36FS100 Instructions: TV stand (primary... Manuel utilisateur

Sony

Sony Bravia XBR-84X900 Mode d’emploi

Sony

Sony SU-ES29G Manuel utilisateur

Sony

Sony SU-B551S Manuel utilisateur

Sony

Sony SU-HR3432CH Manuel utilisateur

Sony

Sony WS-FL7 Manuel utilisateur

Sony

Sony KDL-32EX301 - 32" Class Bravia Ex301 Hdtv Manuel du propriétaire

Sony

Sony SU-RS12X - Stand For Rear Projection TV Manuel utilisateur

Sony

Sony ACY-RK2 Manuel utilisateur

Sony

Sony SU-27FS2 Manuel utilisateur

Sony

Sony SU-32FW Manuel utilisateur

Sony

Sony SU-WL450 Manuel de service

Sony

Sony SU-GW11 Manuel utilisateur

Sony

Sony RHT-G5 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
