Sony BKMA-510HD Manuel utilisateur

HDCAM INPUT AND OUTPUT PROCESSOR BOARD

BKMA-510HD

OPERATION MANUAL [Japanese/English]

1st Edition

Serial No. 1001 and Higher

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

•ご使用にあたっては、マルチアクセスビデオディスクレコーダーMAV-555に付属のオペ

レーションマニュアルの「安全のために」をよくお読みください。

•本機を誤って装着すると、火災・感電やその他の事故により、けがをしたり周辺の物品

に損害を与えたりすることがあります。危険を避けるため、装着はサービストレーニングを

受けた技術者にご依頼ください。

本機を装着する技術者へ

装着のしかたは、付属の「インストレーションマニュアル」をご覧ください。

警告

1（J）

BKMA-510HDの概要

BKMA-510HDは、マルチアクセスビデオディスクレコーダーMAV-555専用のオプション

ボードです。本ボードをMAV-555に搭載することにより、次のような機能を提供します。

BKMA-510HDの特長

HD記録とHD再生の同時オペレーションが可能

本ボードをMAV-555に搭載することにより、全体として1HDInput+1HDOutputのコン

フィギュレーションで利用することが可能となります。これにより、例えばスポーツライブ中継

において、HDカメラの入力を記録しながら、OutputポートからのHD再生が可能となります。

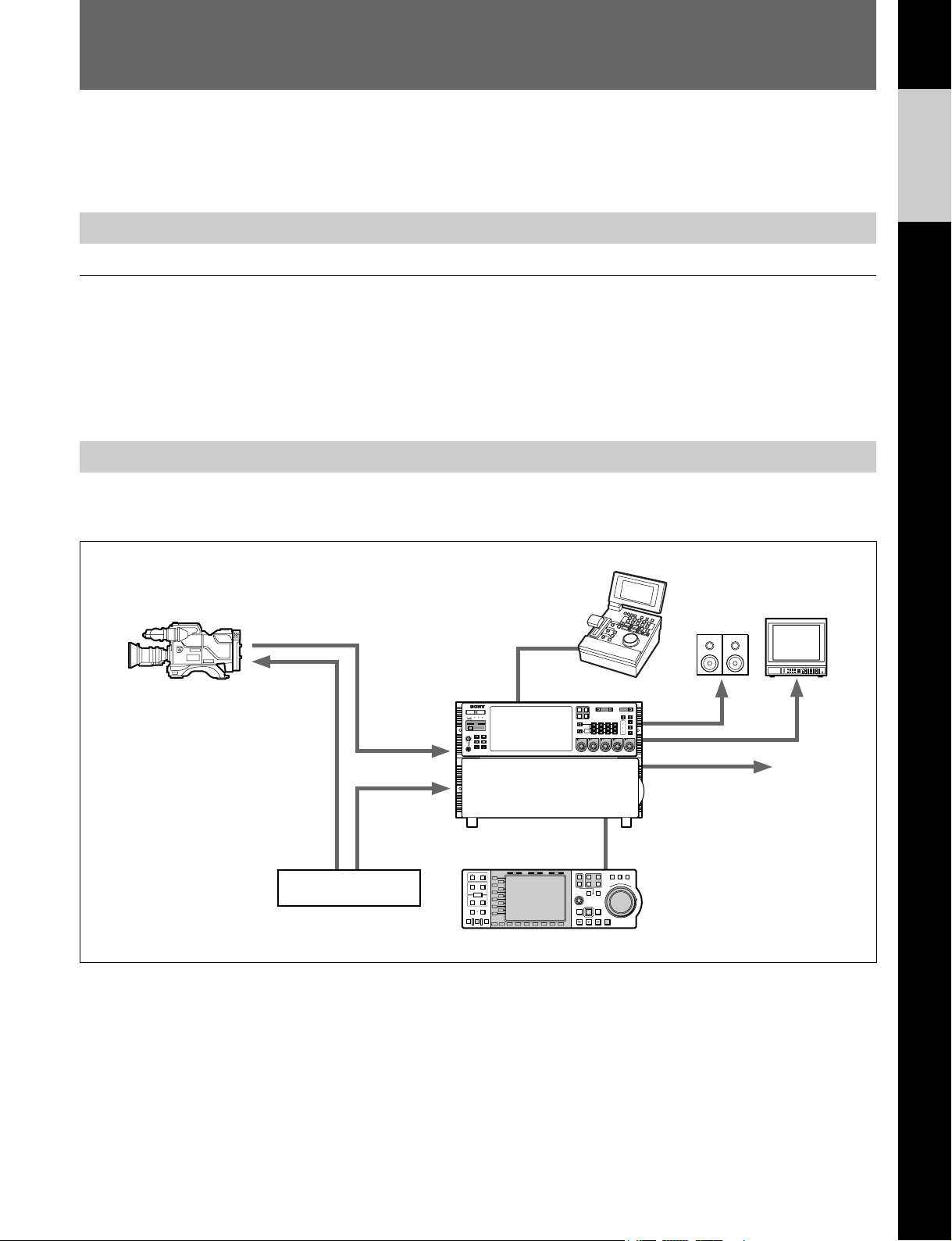

システム構成例

以下は、本ボードを搭載したMAV-555にSonyHDカメラを接続し、HD記録／HD再生を

行う場合のシステム構成例です。

DTR-3000

コントロールパネル

CONTROLPANEL

PANELSELECT CHARACTER

REARFRONT 1 2 3

NONE OFF ON80TH

SETUP

SELECT

COMPOSITE SDI

VIDEO

INPUT

REMOTE

PORTSELECT

R2/

INPUT SDI

AES/EBU

ANALOG

CH1

PRESET

AUDIOINPUT / MONITOR SELECT

CH2 CH3 CH4

MONITOR L

METER

PANEL

525

REMOTE

LOCAL

CONTROL

PANEL

625 SETUPBANK

TOTAL/

REMAIN

PROCESS

CONTROL VIDEO

CHROMA

SETUP/BLACK

CHROMA/PHASE

PHONES

123

SYSTEM HDD

HELP

FULL/

TIME

TC/UB TC TYPE

SET

CH2

PRESET

CH3

PRESET

CH4

PRESET

VIDEO/MENU

PRESET

モニター

RS-422

HD-SDI

monitor output

HD-SDI

Ref

MAV-555

HDカメラシステム

信号発生器

(Reference)

IN OUT

PBEE PB

L10

L11

B1 B2 B3 B4 B5 B6 B7

MODE SHIFT

DMCEDIT

PREVIEW

AUTOEDIT

REVIEW

MEMORY

DELETE

OUT

TRIM

AUDIO

ENTRY

HOLD RESET TC/UB TCTYPE

EXT

R2/

PORTSELECT

SHUTTLE

MULTI

CONTROL

PLAYER

PREROLL EDIT

REW PLAY F.FWD STOP

REC

RECORDER

JOG VAR

日

本

語

2（J）

準備

MAV-555の設定について

本ボードの提供する機能を利用するためには、MAV-555上で以下の設定が必要となります。

利用モードの切り替え

MAV-555の基本メニュー035「VIDEOCOMPRESSIONRATE」を切り換え、MAV-555を

HD1in/1outで使用するか、SD1in/1outで使用するかを設定します。

1MAV-555の基本メニュー040「OPTIONBOARD」を「BKMA-510HD」に設定し、

再起動します。

2MAV-555の基本メニュー035「VIDEOCOMPRESSIONRATE」を、希望のモードに

設定します。

HD1in/1outを利用する場合は「144Mbps」に設定してください。

MAV-555をSD1in/1outで使用する場合は「30Mbps」「40Mbps」「50Mbps」のい

ずれかに設定してください。

3MAV-555を再起動します。

再起動後、手順2で行った設定が有効となります。

NOTE

SD1in/1outで使用する場合は、STANDARDBOARDとしてBKMA-510を搭載してくだ

さい。SD1in/1outの操作に関しては、「MAV-555オペレーションマニュアル」をご覧くだ

さい。

◆ 基本メニューの設定方法について詳しくは、MAV-555オペレーションマニュアルの「3-4-2 基本メ

ニューの操作」をご覧ください。

MAV-555のオペレーションモードについて

本ボードを搭載したMAV-555では、パネルモードまたはDTRモードのオペレーションモード

が利用可能です。

◆ MAV-555のオペレーションモードについて詳しくは、MAV-555オペレーションマニュアルの「3-1オ

ペレーションモードの概要」をご覧ください。

3（J）

外部機器との接続、パネルモード時の接続

VIDEO IN COMPOSITE

IN ——— R1 ——— OUT

IN ——— R2 ——— OUT

R1 R2 SYSTEM

REFERENCE

IN OUT

VIDEO OUT COMPOSITE

A ——— P1 ——— B

A ——— P2 ——— B

TIME CODE IN

A ——— P3 ——— B

AUDIO IN (AES/EBU)

CH1/2 —— R1 —— CH3/4

CH1/2 —— R2 —— CH3/4

VS BUS

IN OUT

REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT

P1 P2 P3

TIME CODE OUT

SERIAL V/A IN

—— R1 ——

SERIAL V/A

(SUPER)

ANALOG

COMPOSITE

(SUPER)

—— R2 ——

SPARE

OPTION

AUDIO OUT (AES/EBU)

A —— P1 —— B

A —— P2 —— B

A —— P3 —— B

SERIAL V/A OUT REMOTE AUDIO I/F

A —— P1 —— B IN1(R1)

A —— P2 —— B

A —— P3 —— B

IN2(P1)

IN3(R2/P3)

IN4(P2)

IN/OUT1(VTR) IN/OUT2(VTR) SPARE

*1 REFINには525B.B.を入力してください。

*2 HDSDIは1080i/59.94のみに対応しています。

信号発生器

B.B.

REF IN

HDビデオカメラビデオモニター

BVM シリーズなど

HDデジタルVTR

HDビデオサーバー

HDビデオモニター

など

コントローラー

HD SDI *2

4（J）

準備

外部機器との接続、DTRモード時の接続

VIDEO IN COMPOSITE

IN ——— R1 ——— OUT

IN ——— R2 ——— OUT

R1 R2 SYSTEM

REFERENCE

IN OUT

VIDEO OUT COMPOSITE

A ——— P1 ——— B

A ——— P2 ——— B

TIME CODE IN

A ——— P3 ——— B

AUDIO IN (AES/EBU)

CH1/2 —— R1 —— CH3/4

CH1/2 —— R2 —— CH3/4

VS BUS

IN OUT

REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT

P1 P2 P3

TIME CODE OUT

SERIAL V/A IN

—— R1 ——

SERIAL V/A

(SUPER)

ANALOG

COMPOSITE

(SUPER)

—— R2 ——

SPARE

OPTION

AUDIO OUT (AES/EBU)

A —— P1 —— B

A —— P2 —— B

A —— P3 —— B

SERIAL V/A OUT REMOTE AUDIO I/F

A —— P1 —— B IN1(R1)

A —— P2 —— B

A —— P3 —— B

IN2(P1)

IN3(R2/P3)

IN4(P2)

IN/OUT1(VTR) IN/OUT2(VTR) SPARE

*1 REFINには525B.B.を入力してください。

*2 HDSDIは1080i/59.94のみに対応しています。

信号発生器

B.B.

DTR-3000

REF IN

ビデオモニター

BVM シリーズなど

HDデジタルVTR

HDビデオサーバー

HDビデオモニター

など

HD SDI *2 HD SDI *2

HDビデオカメラ

5（J）

操作について

ここでは、本ボードをMAV-555に搭載して利用する際に特有の操作について説明します。

◆ MAV-555の各種操作および設定について詳しくは、MAV-555オペレーションマニュアルをご覧くだ

さい。

記録ポートを選択するには

設定ポートを選択するには、PORTSELECTボタンのR2ボタンを押してください。記録ポー

トが選択されるとR2ボタンが点灯します。

再生ポートを選択するには

再生ポートを選択したい場合は、PORTSELECTボタンのP2ボタンを押してください。再生

ポートが選択されるとP2ボタンが点灯します。

6（J）

仕様

一般

外形寸法 284×12.0mm×222.6mm(DM-120)

284×16.2mm×222.6mm(ENC-66A、RX-46)

284×16.2mm×222.6mm(DEC-125A、TX-68、APR-54)

質量 0.7kg(DM-120)

0.8kg(ENC-66A、RX-46)

1.0kg(DEC-125A、TX-68、APR-54)

使用温度 5℃〜40℃

MAV-555に搭載したときの操作系

記録／再生時間 9Gバイト使用時：

最大約1時間（ビットレート：144Mbpsオーディオ16ビット

／サンプル時）

18Gバイト使用時：

最大約2時間（ビットレート：144Mbpsオーディオ16ビット

／サンプル時）

サーチ速度

シャトルモード時 ±500倍速

ジョグ／バリアブルモード時 ±1.0倍速

CueUp時間最小0.5秒

最短時差送出 50フレーム

デジタルビデオ系

コーデック

コンプレッション HDCAM方式

ビットレート 144Mbps

エンコーディングサンプル Y:1920/line

Pb/Pr:960/line

エンコーディングライン 1125:21-560,584-1123

デジタルビデオ信号形式

サンプリング周波数 Y:74.25/1.001MHz

R-Y/B-Y:37.125/1.001MHz

量子化特性 8ビット/サンプル

7（J）

デジタルオーディオ系

デジタルオーディオ（CH-1〜CH-4）信号形式

サンプリング周波数 AES/EBU:48kHz（映像同期）

量子化特性 20ビット/サンプル、16ビット/サンプル選択可能

ワウフラッター測定限界以下

ヘッドルーム 20dB（または18dB、16dB選択可能）

入力端子

SERIALV/AINPUT BNC（2、アクティブループスルー）×1ポートR2

HDシリアルデジタル（1.5Gbps）

SMPTE292M、1080i/59.94

AUDIOINPUT CH1/2、CH3/4

（AES/EBU） BNC（2）×1ポート

AES-3id-1995準拠

TIMECODEIN BNC（1）×1ポート

0.5〜18Vp-p、3.3kΩ、不平衡

出力端子

SERIALV/AOUTPUT BNC（2）×1ポートP2

HDシリアルデジタル（1.5Gbit/秒）

SMPTE292M、1080i/59.94

VIDEOMONITOROUTPUT BNC（1）、キャラクタースーパーインポーズあり

SMPTE259M/CCIR656-｣

AUDIOOUTPUT CH1/2、CH3/4

（AES/EBU） BNC（2）×1ポートP2

AES-3id-1995準拠

TIMECODEOUT BNC（1）×1ポートP2

0.5〜18Vp-p、3.3kΩ、不平衡

付属品

オペレーションマニュアル（1）

インストレーションマニュアル（1）

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

仕様

この説明書は再生紙を使用しています。

8（J）

9 (E)

English

Outline of the BKMA-510HD

The BKMA-510HD is a dedicated option board designed for the Multi

Access Video Disc Recorder MAV-555. When the BKMA-510HD is

installed in the MAV-555, functionality is expanded as described below.

BKMA-510HD Features

Simultaneous HD recording and HD playback

By installing the BKMA-510HD board in the MAV-555, the system can be

used in a 1 HD Input + 1 HD Output configuration. For example during a

live sports broadcast, this is useful to record the input from the HD camera

while at the same time providing an HD playback signal from the output

port.

System Configuration Example

A sample configuration for HD recording and playback, using a Sony HD

camera and the MAV-555 with installed BKMA-510HD is shown below.

DTR-3000

Control Panel

CONTROLPANEL

PANELSELECT CHARACTER

REARFRONT 1 2 3

NONE OFF ON80TH

SETUP

SELECT

COMPOSITE SDI

VIDEO

INPUT

REMOTE

PORTSELECT

R2/

INPUT SDI

AES/EBU

ANALOG

CH1

PRESET

AUDIOINPUT / MONITOR SELECT

CH2 CH3 CH4

MONITOR L

METER

PANEL

525

REMOTE

LOCAL

CONTROL

PANEL

625 SETUPBANK

TOTAL/

REMAIN

PROCESS

CONTROL VIDEO

CHROMA

SETUP/BLACK

CHROMA/PHASE

PHONES

123

SYSTEM HDD

HELP

FULL/

TIME

TC/UB TC TYPE

SET

CH2

PRESET

CH3

PRESET

CH4

PRESET

VIDEO/MENU

PRESET

Monitor

RS-422

HD-SDI

monitor output

HD-SDI

Ref

MAV-555

HD Camera system

Signal Generator

(Reference)

IN OUT

PBEE PB

L10

L11

B1 B2 B3 B4 B5 B6 B7

MODE SHIFT

DMCEDIT

PREVIEW

AUTOEDIT

REVIEW

MEMORY

DELETE

OUT

TRIM

AUDIO

ENTRY

HOLD RESET TC/UB TCTYPE

EXT

R2/

PORTSELECT

SHUTTLE

MULTI

CONTROL

PLAYER

PREROLL EDIT

REW PLAY F. FWD STOP

REC

RECORDER

JOG VAR
