Sony VCL-716BX Manuel utilisateur

3-206-340-01(1)

Zoom Lens

VCL-716BX

取扱説明書

お買い上げいただきありがとうございます。

お使いになる前に、この取扱説明書をお読みください。

お読みになったあとは、後日お役に立つこともありますので

必ず保存してください。

Operating Instructions

Before operating the unit, please read this manual thoroughly

and retain it for future reference.

Owner’s Record

The model and serial numbers are located at the rear.

Record the serial number in the space provided below.

Refer to these numbers whenever you call upon your Sony

dealer regarding this product.

Model No.

VCL-716BX

Serial No.

Mode d’emploi

Avant la mise en service de cet appareil, prière de lire

attentivement ce mode d’emploi que l’on conservera pour

toute référence ultérieure.

Bedienungsanleitung

Vor der Inbetriebnahme lesen Sie diese Anleitung bitte

sorgfältig durch und bewahren Sie sie zum späteren

Nachschlagen auf.

安全のために

ソニーの製品は安全には十分配慮して設計されています。しかし、電気製品

はまちがった使いかたをすると、火災や感電などにより死亡や大けがなど人

身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

最後のページの注意事項をよくお読みください。

製品全般の安全上の注意事項が記されています。

安全点検をする

長期間、安全にお使いいただくために、定期点検をすることをおすすめしま

す。点検の内容や費用については、お買い上げ店またはソニーの業務用製

品ご相談窓口にご相談ください。

故障したら使わない

すぐに、お買い上げ店またはソニーの業務用製品窓口にご連絡ください。

万一、異常が起きたら

1本機が取り付けられている

ビデオカメラの電源を切る。

2本機をとりはずす。

3お買い上げ店またはソニー

の業務用製品窓口に連絡

する。

2001 Sony Corporation

・煙が出たら

・異常な音、にお

いがしたら

・内部に水、異物

が入ったら

・製品を落とした

り、キャビネッ

トを破損したと

きは

日本語

VCL-716BXは、

1/2インチのソニー製カラービデオカメラ用の16倍ズームレ

ンズです。

カメラへの取り付けかたや操作については、カメラの取扱説明書をご覧くだ

さい。

各部の名称と働き

1アイリス(絞り)リング

2ズームリング

3フォーカスリング

4レンズフード

5MACRO (接写)スイッチ

6F.f (フランジバック)調整リングとF.f固定つまみ

7MACRO (接写)リング

接写するときは、MACROスイッチを押しながらMACROリングを回してピン

トを合わせます。

8ZOOM (ズーム)スイッチ

9ズームリモートコントロール端子(8ピン)

レンズリモートコントロールユニットを接続します。

◆レンズリモートコントロールユニットについて詳しくは、レンズメーカー

FUJINON（富士写真光機株式会社）にお問い合わせください。

English

For the customers in Europe

This product with the CE marking complies with the EMC Directive

(89/336/EEC) issued by the Commission of the European Community.

Compliance with this directive implies conformity to the following

European standards:

• EN55103-1: Electromagnetic Interference (Emission)

• EN55103-2: Electromagnetic Susceptibility (Immunity)

This product is intended for use in the following Electromagnetic

Environment(s):

E1 (residential), E2 (commercial and light industrial), E3 (urban

outdoors) and E4 (controlled EMC environment, ex. TV studio).

The Sony VCL-716BX is a 16 ×zoom lens designed for use with a

Sony 1/2-inch CCD color video camera. Please refer to the camera’s

instruction manual when using the lens.

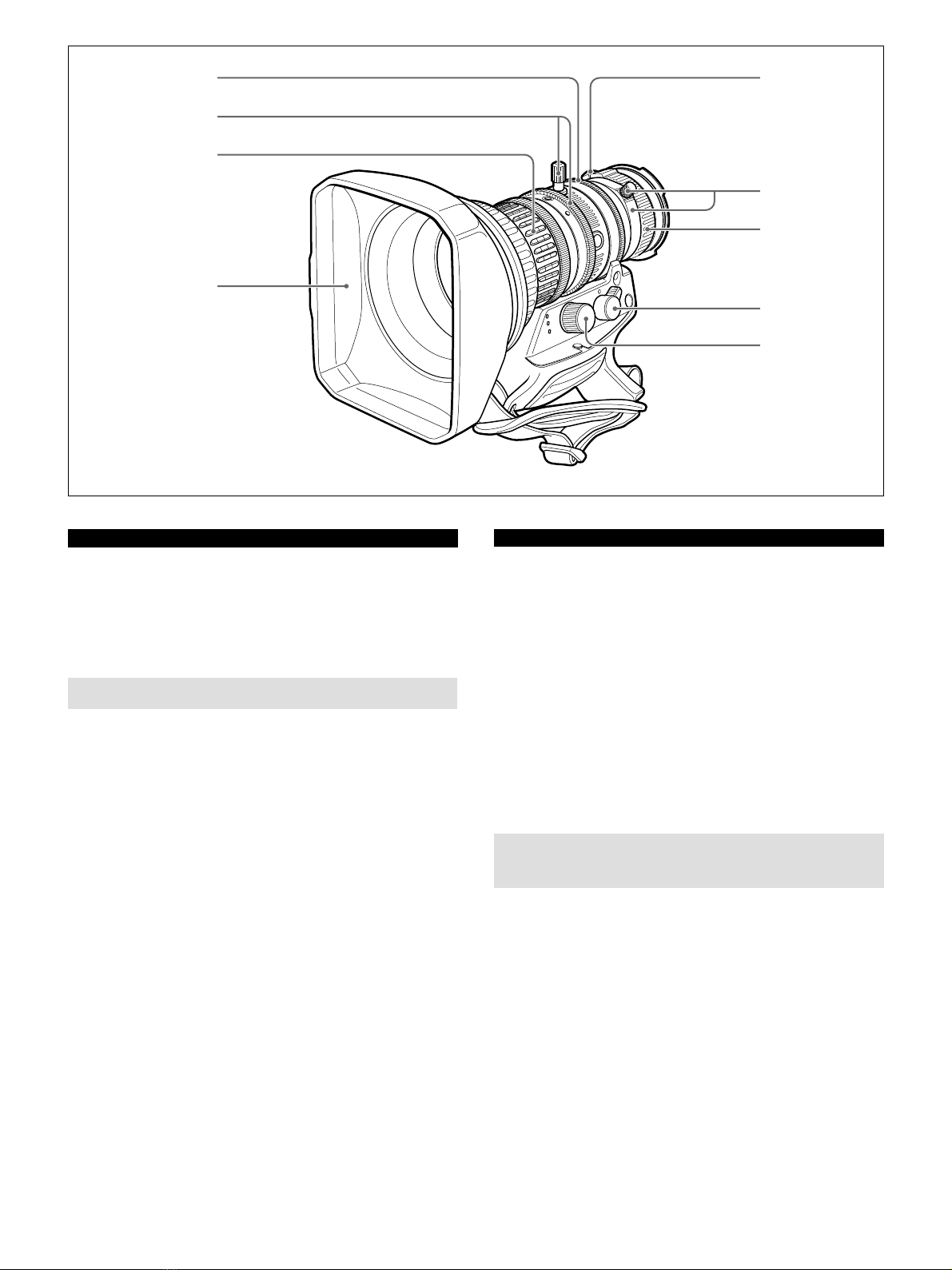

Location and Function of Parts

and Controls

1Iris ring

2Zoom ring

3Focus ring

4Lens hood

5MACRO selector

6F.f (flange focal length) adjustment ring and F.f fixing knob

7MACRO (close-up) ring

For close-up, focus with the MACRO ring by turning it while pressing

the MACRO selector.

8ZOOM selector

9Zoom remote control connector (8-pin)

Connect the lens remote control unit for remote control of zooming.

For details of the lens remote control unit, please contact Fuji Photo

Optical Co., Ltd.

Français

Pour les clients européens

Ce produit portant la marque CE est conforme à la Directive sur la

compatibilité électromagnétique (EMC) (89/336/CEE) émise par la

Commission de la Communauté européenne.

La conformité à cette directive implique la conformité aux normes

européennes suivantes:

• EN55103-1: Interférences électromagnétiques (émission)

• EN55103-2: Sensibilité électromagnétique (immunité)

Ce produit est prévu pour être utilisé dans les environnements

électromagnétiques suivants:

E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain

extérieur) et E4 (environnement EMC contrôlé, ex. studio de

télévision).

L’objectif zoom VCL-716BX Sony 16 ×est conçu pour être utilisé

avec une caméra vidéo couleur CCD de 1/2pouces Sony. Consultez le

mode d’emploi de la caméra lors de l’utilisation de l’objectif.

Emplacement et fonction des

organes

1Bague de diaphragme

2Bague de zoom

3Bague de mise au point

4Bouchon d’objectif

5Sélecteur de mise au point rapprochée (MACRO)

6Bague de réglage de la longueur focale du barillet (Ff) et vis de

fixation F.f

7Bague de gros plan (MACRO)

Pour prendre des gros plans, mettez au point avec la bague MACRO en

la tournant tout en pressant le sélecteur MACRO.

8Sélecteur ZOOM

9Connecteur de télécommande zoom (8 broches)

Raccordez-le à la télécommande d’objectif pour permettre la

télécommande du zoom.

Contactez Fuji Photo Optical Co., Ltd. pour les détails sur la

télécommande d'objectif.

Deutsch

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-

Direktive (89/336/EEC) der EG-Kommission.

Die Erfüllung dieser Direktive bedeutet Konformität für die folgenden

Europäischen Normen:

• EN55103-1: Elektromagnetische Interferenz (Emission)

• EN55103-2: Elektromagnetische Empfindlichkeit (Immunität)

Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen

Bedingungen ausgelegt:

E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße

industrieller Bereich), E3 (Stadtbereich im Freien) und E4

(kontrollierter EMV-Bereich, z.B. Fernsehstudio).

Das 16 ×-Zoomobjektiv VCL-716BX von Sony ist für den Einsatz mit

einer 1/2-Zoll-CCD-Farb-Videokamera von Sony ausgelegt. Bitte

machen Sie sich ebenfalls mit der Bedienungsanleitung der Kamera

vertraut.

Lage und Funktion derTeile

1Blendenring

2Zoomring

3Fokussierring

4Gegenlichtblende

5MACRO-Wähler

6Flanschbrennweiten-Einstellring und Sicherungsschraube

7Nahaufnahmering (MACRO)

Für Nahaufnahmen stellen Sie mit dem MACRO-Ring die Schärfe ein,

während Sie die MACRO-Wähler gedrückt halten.

8ZOOM-Wähler

9Zoom-Fernsteuerbuchse (8pol)

Zum Anschluß einer Objektiv-Fernsteuereinheit zur ferngesteuerten

Verstellung der Brennweite.

Für Einzelheiten zur Objektiv-Fernsteuereinheit kontaktieren Sie bitte

Fuji Photo Optical Co., Ltd.

q; Rücklaufvideo-Taste (RET)

Die Funktion dieser Taste ist abhängig von der verwendeten Kamera.

Einzelheiten entnehmen Sie bitte der Bedienungsanleitung der Kamera.

Bei Anschluß einer Kamera-Steuereinheit halten Sie diese Taste

gedrückt, um das Rücklaufvideobild zu überwachen. Bei Loslassen der

Taste erhalten Sie wieder das normale Kamerabild.

qa Videorecorder-Taste (VTR)

Zum Starten und Stoppen der Aufnahme.

Bei Anschluß einer Kamera-Steuereinheit halten Sie diese Taste

gedrückt, um das Rücklaufvideobild zu überwachen. Bei Loslassen der

Taste erhalten Sie wieder das normale Kamerabild.

qs Blendenautomatik-Momentantaste

qd Blendenwähler (IRIS)

qf Motorzoomhebel

q; Bouton d’image de retour (RET)

La fonction de ce bouton dépend de la caméra sur laquelle l’objectif est

monté.

Consultez le mode d’emploi de la caméra pour les détails.

Quand un contrôleur de caméra est raccordé, maintenez ce bouton

pressé pour contrôler l’image de retour, ou relâchez-le pour contrôler

l’image de la caméra.

qa Bouton de magnétoscope

Appuyez pour démarrer et arrêter l’enregistrement.

Quand un contrôleur de caméra est raccordé, maintenez ce bouton

pressé pour contrôler l’image de retour, ou relâchez-le pour contrôler

l’image de la caméra.

qs Touche de réglage instantané automatique du diaphragme

qd Sélecteur de diaphragme (IRIS)

qf Levier de zoom motorisé

q; RET (リターンビデオ)ボタン

接続するビデオカメラによって動作が異なります。詳しくはカメラの取扱説

明書をご覧ください。

また、カメラコントロールユニットを接続している場合は、ボタンを押してい

る間はリターンビデオを、押すのをやめるとカメラ映像をビューファインダー

で見ることができます。

qa VTRボタン

押すたびに、VTRが記録開始t一時停止→記録開始と交互に切り換わり

ます。

また、カメラコントロールユニットを接続している場合は、ボタンを押してい

る間はリターンビデオを、押すのをやめるとカメラ映像をビューファインダー

で見ることができます。

qs インスタント自動絞りボタン

qd アイリス (絞り)モード切り換えスイッチ

qf 電動ズームレバー

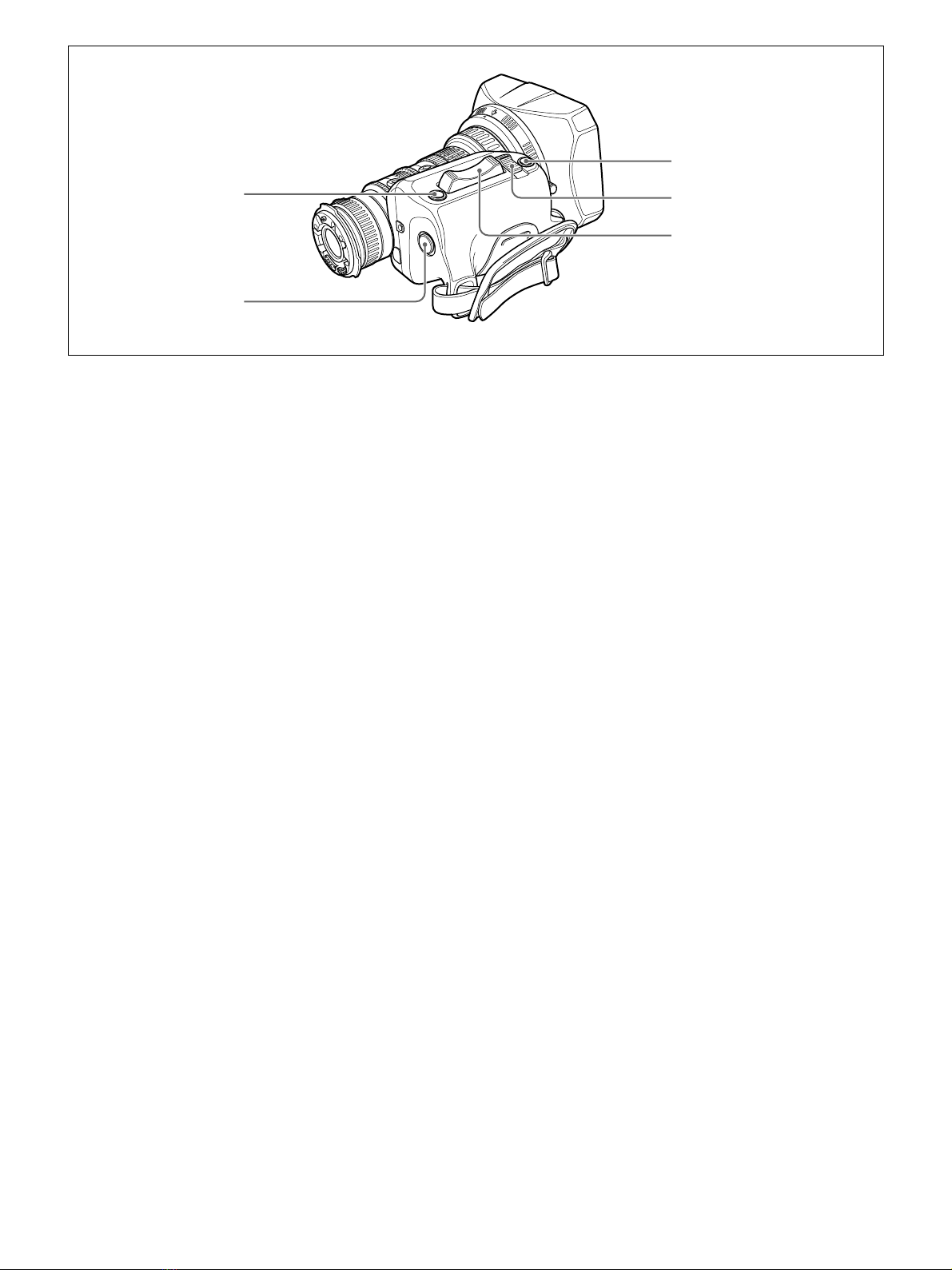

q; RET (return video) button

The function of this button depends on the video camera the lens is

attached to.

For details, refer to the operation instructions for the video camera.

When a camera control unit is connected, keep this button depressed to

monitor the return video, and release the button to monitor the camera

picture.

qa VTR button

Press this button to start and stop recording.

When a camera control unit is connected, keep this button depressed to

monitor the return video, and release the button to monitor the camera

picture.

qs Instant automatic Iris adjustment button

qd Iris selector

qf Motorized zoom lever

Specificatins

Focal length 7.3 to 117 mm

Zoom Manual and motorized, selectable

Zoom ratio: 16 ×

Maximum aperture ratio 1 : 1.9

Iris control Manual and automatic, selectable

1.9 to f/16 and C (closed)

Range of object field W (wide angle): 823 ×617 mm

(32 1/2×24 3/8inches)

T (telephoto): 51 ×39 mm

(2 1/8×1 9/16 inches)

Minimum object distance 1 m (39 3/8inches)

Filter thread 82 mm dia. 0.75 pitch

Mount Sony 1/2-inch bayonet mount

Dimensions 123 ×102 ×205 mm (w/h/d)

(4 7/8×4 1/8×8 1/8inches) excl. lens grip and incl.

lens hood

Mass Approx. 1.2 kg (2 lb 10 oz) (including lens hood)

Supplied accessory Hood cap (1)

Dust cap (1)

Operating instructions (1)

Design and specifications are subject to change without notice.

Technische Daten

Brennweite 7,3 bis 117 mm

Zoom manuell und motorgesteuert

Zoomfaktor: 16×

Lichstärke 1:1,9

Blendensteuerung manuell oder automatisch wähl bar, 1:1,9 bis 1:16 und

C (geschlossen)

Objektfeld W (Weitwinkel): 823 ×617 mm

T (Tele): 51 ×39 mm

Kürzeste Aufnahmedistanz 1 m

Filtergewinde 82 mm, Gewindesteigung 0.75 Gewindesteigung

Objektivanschluß Sony-1/2-Zoll-Bajonett

Abmessungen 123 ×102 ×205 mm (B/H/T) einschließlich

hervorstehende Teile und Gegenlichtblende

Gewicht ca. 1,2 kg, (mit Gegenlicht blende)

Im Lieferumfang Kappe für Gegenlicht blende (1)

Staubdichtkappe (1)

Bedienungsanleitung (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

Spécifications

Longueur focale 7,3 à 117 mm

Zoom Manuel et motorisé, au choix

Rapport de zoom: 16 ×

Rapport d’ouverture maximum

1 : 1,9

Commande du diaphragmeManuel et auto, au choix

f/1,9 à f1/6 et C (fermé)

Champ de visée W (grand angle): 823 ×617 mm

(32 1/2×24 3/8pouces)

T (téléobjectif): 51 ×39 mm

(2 1/8×1 9/16 pouces)

Distance maximum du sujet: 1 m (39 3/8pouces)

Filetage de filtre Dia. 82 mm, pas de 0,75

Monture Baïonnette 1/2pouce Sony

Dimensions 123 ×102 ×205 mm (l/h/p) (4 7/8×4 1/8×8 1/8pouces)

saillies et bouchon d’objectif exclus

Poids Env. 1,2 kg (2 livres 10 onces), (pare-soleil exclu)

Accessoires fournis Bouchon d’objectif (1)

Cache pare-poussière (1)

Mode d’emploi (1)

Conception et spécifications sont modifiables sans préavis.

仕様

焦点距離 7.3mm〜117mm

ズーム電動/手動切り換え可能

ズーム比:16倍

最大口径比 1:1.9

絞り自動 /手動切り換え可能

F1.9 〜 16、およびC(クローズ)

被写体範囲 W(広角):823×617mm

T(望遠):51×39mm

フォーカス範囲 ∞〜 1m

フィルター取り付けネジ φ82mm、ピッチ0.75

マウント方式ソニー 1/2インチバヨネットマウント

最大外形寸法 123×102×205mm(幅/高さ/奥行き)(レンズグリップ

含まず、フード含む)

質量 1.2kg(レンズフード含む)

付属品フードキャップ(1)

ダストキャップ ( 1 )

取扱説明書(1)

保証書(1)

仕様および外観は改良のため予告なく変更することがありますが、ご了承

ください。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内

容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがを

したり周辺の物品に損害を与えたりすることがあります。

行為を禁止する記号行為を指示する記号

下記の注意を守らないと、

けがをしたり周辺の物品に損

害を与えることがあります。

分解や改造をしない

分解や改造をすると、火災やけがの原因となります。

内部の調整や設定、点検、修理は、お買い上げ店また

はソニーの業務用製品窓口にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災の原因となります。

万一、水や異物が入ったときは、すぐに本機が取り付

けられているカメラの電源を切り、電源コードや接続

ケーブルを抜いて、お買い上げ店またはソニーの業

務用製品窓口にご相談ください。

油煙、湯気、湿気、ほこりの多い場所

では使用しない

上記のような場所で使用すると、火災や感電の原因と

なることがあります。

レンズを太陽や輝度の高い光源に向け

てビューファインダーを覗かない

レンズを太陽や輝度の高い光源に向けてビューファイ

ンダーを覗かないでください。目を傷める恐れがありま

す。

レンズの取り付けは確実に

レンズはマウントレバーをしっかり締めて取り付けてく

ださい。取り付けかたがゆるいとレンズがはずれてけ

がの原因となることがあります。

規定の電源で使う

カメラの取扱説明書に記されている電源でお使いく

ださい。規定外の電源アダプターやバッテリーパック

でのご使用は、火災の原因となることがあります。

指定されたカメラに取り付ける

適応するカメラに取り付けてお使いください。規定外

のカメラでのご使用は、火災やけがの原因となること

があります。

適応機種に関してはソニーのサービス窓口にご相談

ください。

保管時は必ずフードキャップとダスト

キャップを取り付ける

レンズを保管するときは、必ずフードキャップとダスト

キャップを取り付けてください。

保証書について

•この製品には保証書が添付されていますので、お買い上げの際にお受け

取りください。

•所定事項の記入および記載内容をお確かめの上、大切に保管してくださ

い。

アフターサービスについて

調子が悪いときはまずチェックを

→ この説明書をもう一度ご覧になってお調べください。簡単な調整で直る

ことがあります。

それでも具合の悪いときはサービスへ

→ お買い上げ店、またはお近くのソニーサービス窓口にご相談ください。

保証期間中の修理は

→ 保証書の記載内容に基づいて修理させていただきます。詳しくは保証

書をご覧ください。

保証期間経過後の修理は

→ 修理によって機能が維持できる場合は、ご要望により有料修理させて

いただきます。

保証書と

アフターサービス

Printed in Japan

注意を促す記号

Table des matières

Autres manuels Sony Objectif de l'appareil photo

Sony

Sony Alpha SAL1650 Manuel utilisateur

Sony

Sony VCL-HGA07B Manuel utilisateur

Sony

Sony SEL1224G Manuel utilisateur

Sony

Sony SEL-30M35 Manuel utilisateur

Sony

Sony NEX-3D - alpha; Nex-3 With Sel-16f28 Manuel utilisateur

Sony

Sony SAL1870 - Zoom Lens - 18 mm Manuel utilisateur

Sony

Sony SAL-135F28 - 135mm f/2.8 STF Telephoto Lens Manuel utilisateur

Sony

Sony SAL50M28 - 50mm f/2.8 Macro Lens Manuel utilisateur

Sony

Sony Alpha FE 28-70mm F3.S-S.6 OSS Manuel utilisateur

Sony

Sony SAL1855 - 18-55mm f/3.5-5.6 SAM DT Standard Zoom... Manuel utilisateur

Sony

Sony Alpha 7R IV Manuel utilisateur

Sony

Sony SAL14TC - 1.4x Teleconverter Lens Manuel utilisateur

Sony

Sony SAL-24F20Z Manuel utilisateur

Sony

Sony SELP1650 Manuel utilisateur

Sony

Sony SAL75300 - Telephoto Zoom Lens Manuel utilisateur

Sony

Sony VCL-ECF1 Manuel utilisateur

Sony

Sony SAL18200 - DT 18-200mm f/3.5-6.3 Aspherical ED High Magnification Zoom... Manuel utilisateur

Sony

Sony SEL-18200 Manuel utilisateur

Sony

Sony SAL18250 - Zoom Lens - 18 mm Manuel utilisateur

Sony

Sony SAL18250 - Zoom Lens - 18 mm Manuel utilisateur

Sony

Sony SAL-35F14G - 35mm f/1.4 Aspherical G Series Standard Zoom... Manuel utilisateur

Sony

Sony VCL-DH0737 Instruction Manual / Manual de instrucciones / Mode d’emploi Istruzioni per l’uso / Manual de... Manuel utilisateur

Sony

Sony SAL-85F28 Manuel utilisateur

Sony

Sony 28-15mm F2.8 SAM Manuel utilisateur

Manuels Objectif de l'appareil photo populaires d'autres marques

THORLABS

THORLABS ELL15 Manuel utilisateur

FUJICA

FUJICA ZC1000 Manuel utilisateur

Tamron

Tamron A09 Manuel

Honeywell

Honeywell HLM25V6F12 Manuel utilisateur

Canon

Canon FD 35 - 70 mm Manuel utilisateur

ARRI

ARRI Lenses Manuel utilisateur

Panasonic

Panasonic LUMIX G X Vario 45-175mm f/4.0-5.6 Manuel utilisateur

Nikon

Nikon AF-S VR 24-120 f/3.5-5.6G IF-ED Manuel utilisateur

Rokinon

Rokinon DS50M-C Manuel utilisateur

Olympus

Olympus M.Zuiko Digital ES 300mm f4.0 IS PRO Manuel utilisateur

Canon

Canon FD Lens Manuel

Tamron

Tamron A036 Manuel utilisateur

Samsung

Samsung 20-50mm F3.5-5.6 ED II Manuel utilisateur

Tamron

Tamron 272E Manuel utilisateur

Sinar

Sinar Rolleiflex 6008 AF Manuel utilisateur

Rokinon

Rokinon SP 85mm F1.2 Manuel utilisateur

Nikon

Nikon AF-S Zoom-Nikkor 17-35mm f/2.8D IF-ED Manuel utilisateur

Samsung

Samsung Samsung 18-55mm Manuel utilisateur
