SOMFY SGH RTS Manuel utilisateur

SGH RTS

Guia de instalação

Notice d’installation

Guía de instalación

Installation guide

Réf. 5 003 770 C

GI SGH 5003770C.qxd 3/12/02 16:51 Página 1

Antes de realizar la instalación,

leer cuidadosamente las instruc-

ciones de seguridad adjuntas.

Before installation please read

carrefully the safety instructions

on the sheet included.

Avant la mise en oeuvre veuillez

lire les instructions de sécurité

ci-joint.

Antes da instalação, por favor

leia com cuidado as instruções

incluidas na folha.

ÍNDICE • CONTENTS • SOMMAIRE • INDICE •

EF P

EGB FP

3GB

EFP

Ajuste de los finales de carrera Limit adjustment Réglage fin de course Ajuste dos fins de curso

y basculación and tilting et basculation e basculação

Modo de instalación Installation mode Mode installation Modo de instalação

Modo de uso Use mode Mode utilisation Modo de uso

GB F

Guía de diagnóstico Trouble shooting Dépannage Guia de diagnóstico

Instalación del operador Motor installation Installation du moteur Instalação do operador

GI SGH 5003770C.qxd 3/12/02 16:51 Página 2

•

Si la instalación está compuesta de varios SGH RTS, sólo un SGH RTS debe

ser alimentado durante la programación.

Esto evitará interferencias en la

primera programación de cada operador SGH RTS.

• If the installation is made up of several SGH RTS, only one SGH RTS motor

must be powered during programming.This will avoid interference with the

first programming of each SGH RTS motor.

•Si l’installation comporte plusieurs SGH RTS, un seul moteur doit être

alimenté pendant la phase de programmation. Ceci évitera les interférences

avec les autres moteurs lors de la première programmation.

•

Se a instalação é composta por vários SGH RTS, só um SGH RTS deve ser

alimentado durante a programação. Isto evitará interferências na primeira

programação de cada operador SGH RTS.

Antes de realizar la instalación, leer cuidadosamente las instrucciones de

seguridad adjuntas.

Before installation, please read carrefuly the safety instructions on the

sheet included.

Avant la mise en œuvre veuillez lire les instructions de sécurité ci-joint.

Antes da instalação, por favor leia com cuidado as instruções incluidas na

folha.

La responsabilidad y la garantía de Somfy quedan anuladas en caso de

incumplimiento de estas instrucciones..Somfy.no.se.hace responsable de los

cambios en la normativa introducidos después de la publicación de esta guía

The failure to respect these instructions annuls Somfy’s responsibility and

guarantee. Somfy cannot be held responsible for any changes in norms and

standards introduced after the publication of this guide.

Le non-respect de ces instructions annule la responsabilité de SOMFY et sa

garantie. SOMFY ne peut être tenue responsable des changements de

normes et standards intervenus après la publication de cette notice.

O não respeito às instruções neste manual exclui toda a responsabilidade e

garantia por parte da Somfy. Somfy não poderà ser responsabilizada por

eventuais por alterações normativas, posteriores à edição deste manual.

GI SGH 5003770C.qxd 3/12/02 16:51 Página 1

Estado del producto portador

•End-product status • Etat du produit porteur •

Situação do produto portador

•

Breve movimiento (arriba/abajo)

•Short up & down movement

• Bref mouvement (bonne réception) •

Breve movimento (cima/abaixo)

Programación correcta • Executed setting •

Réglage terminé

•

Programação correcta

Programación borrada • Deleted setting •

Réglage supprime

•

Programação de Apagar

Ajuste manual • Manual adjustment •

Ajustement manuel

•

Ajuste manual

E GB

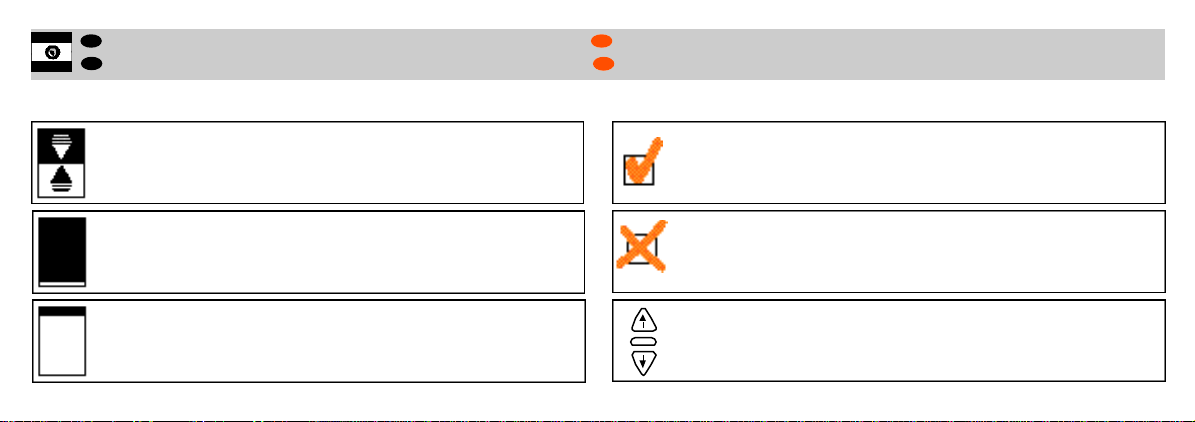

Símbolos utilizados en esta guía Symbols used in this booklet

Symboles utilisés dans votre notice Símbolos utilizados no seu livrete

Posición baja • Low position • Position basse • Posição baixa

Posición alta • High position • Position Haute • Posição alta

GI SGH 5003770C.qxd 3/12/02 16:51 Página 2

20m / 78,7in

433,42 Mhz

))))

Soliris sensor RTS

Telis 1 RTS

Tellis 4 RTS

Centralis SGH RTS

Soliris sensor RTS

EGB

Capacidad de memoria

Memory capacity

Capacité mémoire

Capacidade de memória

Telis 1 RTS Telis 4 RTS

Centralis SGH RTS

Emisores compatibles Compatible RTS controls

Pour télécommander votre moteur Para controlar com um emissor o seu operador

GI SGH 5003770C.qxd 3/12/02 16:51 Página 3

Ø≥47mm (1.85in)

EGB FP

INSTALACIÓN DEL OPERADOR MOTORINSTALLATION INSTALLATION DU MOTEUR INSTALAÇÃO DO OPERADOR

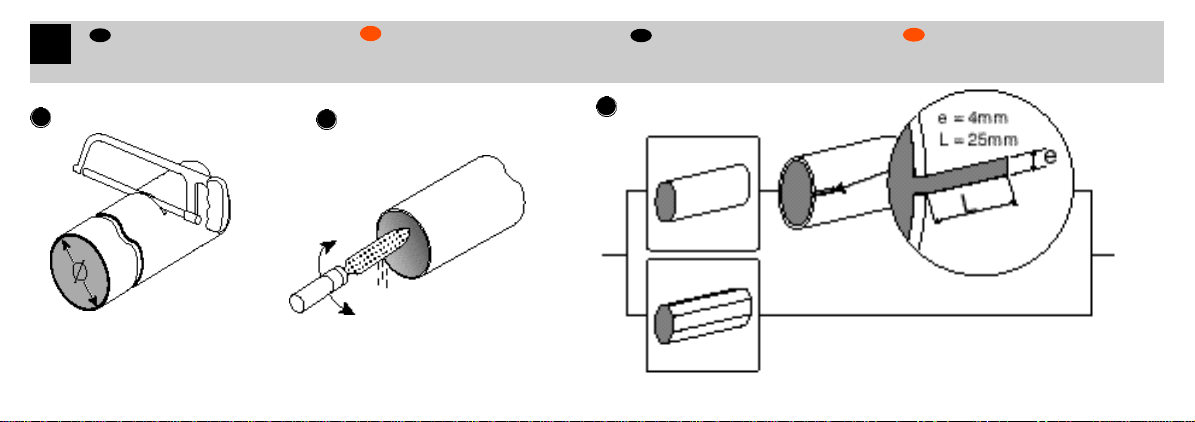

Preparación del tubo Tube preparation Préparation du tube Preparação do tubo

GI SGH 5003770C.qxd 3/12/02 16:51 Página 4

12 3 4

2EGB FP

INSTALACIÓN DEL OPERADOR MOTORINSTALLATION INSTALLATION DU MOTEUR INSTALAÇÃO DO OPERADOR

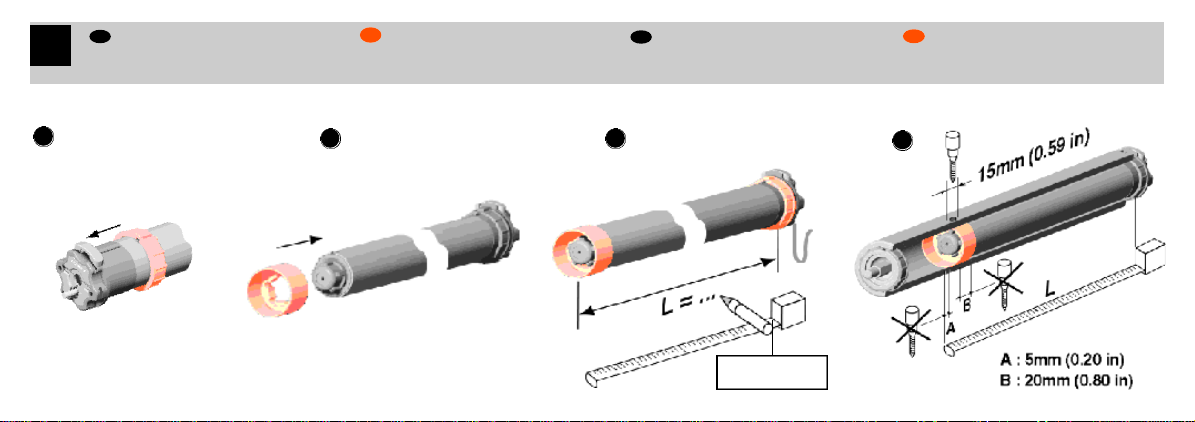

Montaje del operador Motor mounting Assemblage du moteur Montagem do operador

GI SGH 5003770C.qxd 3/12/02 16:51 Página 5

12123

2EGB FP

INSTALACIÓN DEL OPERADOR MOTORINSTALLATION INSTALLATION DU MOTEUR INSTALAÇÃO DO OPERADOR

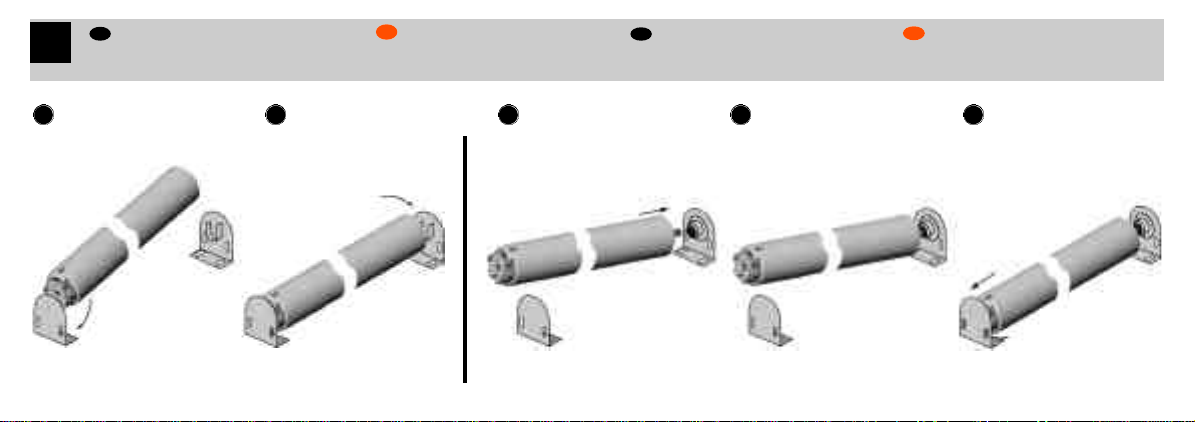

Instalar el tubo en los soportes Install the tube on the brackets Installer le tube sur ses supports Instalar o tubo nos suportes

GI SGH 5003770C.qxd 3/12/02 16:51 Página 6

3 x 0.75 mm2

3 x 1,5 mm2

Azul,

Blue,

Bleu,

Azul,

1 2 3

Verde-amarillo,

Green-yellow,

Vert-jaume,

Verde - amarel

Comprobar -Check - Vérifier -

Verificar

Alimentación -Supply - Alimenter -

Alimentação

1 Neutro, neutral,

neutre

,neutro,

2 Fase, live, phas, live,

3 Tierra, earth, terre, terra

Marrón,

Brown,

Marron,

Castanho,

230 v / 50 Hz

2EGB FP

INSTALACIÓN DEL OPERADOR MOTORINSTALLATION INSTALLATION DU MOTEUR INSTALAÇÃO DO OPERADOR

Alimentación y cableado Power supply and wiring Alimentation et câblage Alimentação e cablagem

GI SGH 5003770C.qxd 3/12/02 16:51 Página 7

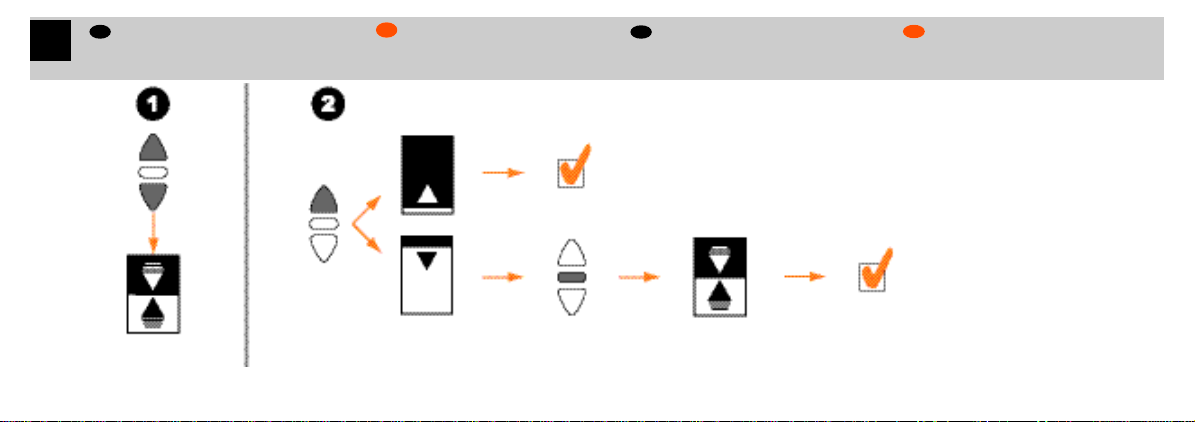

1 Identificación, identification,

identifier

,identificação,2 Comprobación sentido de rotación, rotation direction checking, vérification du sens de rotation, comprovaçåo do sentido de rotação,

3EGB FP

AJUSTE DE LOS FINALES LIMIT ADJUSTMENT RÉGLAGE FIN DE COURSE AJUSTE DOS FINS DE CURSO

DE CARRERA Y BASCULACIÓN AND TILTING ET BASCULATION E BASCULAÇÃO

Programación del sentido de rotación Programming direction of rotation Programmation du sens de rotation Programação do sentido de rotação

GI SGH 5003770C.qxd 3/12/02 16:51 Página 8
