SOL paragliders VIRTUE 2 Manuel

VIRTUE 2

AMX

Pilot´s Manual

Harnesses

06/2014

ÍNDICE

Bem vindo ao SOL TEAM!.............................................................05

Introdução...................................................................................06

Sobre a SOL.................................................................................07

Filosofia.......................................................................................08

Inovações Técnicas......................................................................09

Ajustes e Instalações pré - voo....................................................09

Instalação das proteções.............................................................10

Instalação dos mosquetões..........................................................11

Compartimento para reservatório de aguá...................................12

Ajuste de posição.........................................................................12

Instalação do paraquedas reserva...............................................15

Compartimento do paraquedas reserva......................................18

Pousando na água........................................................................19

Instalação do sistema acelerador................................................19

Instalação do ataque de guincho.................................................20

Ajustes finais..............................................................................20

Características e acessórios.........................................................21

Manutenção ,Reparos e Limpeza..................................................22

Dados técnicos.............................................................................25

Garantia SOL 1 ano/100 horas ......................................................27

Palavras Finais.............................................................................29

Recomendações.........................................................................05

Sua selete contém......................................................................09

Protetor lateral..........................................................................10

Protetor dorsal..........................................................................11

Virtue 2 - AMX............................................................................13

Posição de voo...........................................................................14

Abertura dos mosquetões.........................................................14

Bolsos........................................................................................21

Apoio de pé................................................................................21

Container Frontal.......................................................................21

Voo duplo...................................................................................22

Seletes SOL com outras marcas de parapentes.........................22

Manutenção...............................................................................22

Reparos.....................................................................................22

Zipper........................................................................................23

Roldanas....................................................................................23

Limpeza.....................................................................................23

Recomendações.........................................................................24

Peso x Altura.............................................................................25

Dados........................................................................................26

Legenda.....................................................................................26

Termos da garantia....................................................................27

Condições da garantia................................................................27

Esta garantia não cobre.............................................................28

BEM VINDO AO SOL TEAM!

Pedimos sua atenção para este manual , nele você encontrará informações

importantes para o uso do seu novo equipamento.

Não esqueça de acessar freqüentemente o site www.solsports.com.br

para ficar informado sobre lançamentos, resultados e novidades do mundo

do voo livre.

Esperamos que sua Selete SOL lhe traga muitos momentos felizes de sua vida.

Momentos daqueles que você fará questão de recordar eternamente!

Seja bem-vindo(a) ao SOL TEAM!

Obrigado por escolher a SOL Paragliders, você acaba de adquirir um

produto da mais alta qualidade, confeccionado dentro dos mais rígidos

padrões estabelecidos pelo exigente mercado mundial.

Eventualmente você terá dúvidas sobre a utilização ou terá interesse nas

novidades preparadas pela SOL. Para isso estamos colocando nossa

estrutura de Vendas e de Manutenção à sua disposição, através do

telefone (47) 3275-7753 e dos e-mails [email protected] e

[email protected].

Favor ler atentamente este Manual e observar as seguintes recomendações:

Recomendações:

-O voo neste equipamento será realizado sob risco próprio;

-O Fabricante e os Representantes não assumem nenhuma

responsabilidade pelo mau uso deste equipamento;

-Cada piloto é responsável pela manutenção e avaliação da usabilidade

de seu equipamento.

Todas as Seletes SOL são confeccionados em fábrica própria.

INTRODUÇÃO

A SOL possui uma completa e moderna linha de Seletes, que abrange

desde o voo infantil até os de acrobacias.

Como passamos muito tempo no ar - seja testando nossos produtos,

voando por prazer ou quebrando recordes locais e mundiais - nada mais

coerente do que aproveitar este tempo para desenvolver e testar nossas

Seletes, buscando inovações em segurança, pilotagem e conforto.

Como em todos os produtos SOL, os materiais utilizados são cuidadosa-

mente escolhidos, garantindo uma grande durabilidade e alto nível de

segurança.

SOBRE A SOL

Faz parte da nossa história a quebra dos mais importantes recordes mundiais

de voo livre além de campeonatos nacionais e mundias vencidos por pilotos

usando equipamentos desenvolvidos e produzidos pela SOL Paragliders.

No início de 2004 a SOL Paragliders foi certificada pelo DHV, o mais

respeitado órgão de regulamentação do voo livre no mundo, que se

preocupa em saber se a fábrica tem capacidade de reproduzir fielmente o

equipamento certificado em escala industrial. Poucas fábricas no mundo

possuem esta certificação no processo produtivo, sendo a SOL uma das

primeiras a obter.

A SOL é uma das poucas empresas de parapente do mundo a ter fábrica

própria, além de testar todas as asas fabricadas antes de colocá-las no

mercado, o que possibilita aos compradores a garantia e a confiabilidade

necessária para um bom desempenho nos voos.

A SOL preocupa-se em manter seu parque fabril atualizado com as

melhores máquinas e equipamentos existentes no mercado, para desta

forma tornar-se a cada dia mais precisa nos processos de produção e

controle, garantindo assim a qualidade dos produtos que levam a sua

marca para 120 países do mundo.

Em 1995 a empresa mudou-se para o atual endereço, onde está instalada

em uma área de 3.400m² e conta com uma equipe de 140 colaboradores,

sendo 22 pilotos, a quem fornece benefícios como plano de saúde,

vale-transporte, seguro de vida, refeitório na empresa, passeios

motivacionais para os funcionários que se destacam todo mês, convênios

com farmácias e bolsa de estudos.

Desde o início a SOL Paragliders adotou como filosofia a utilização de

projetos homologados, confeccionados com materiais importados da mais

alta qualidade, produzidos por mão-de-obra treinada e especializada.

Fundada em 1991, após 6 meses de pesquisas e visitas a fábricas e

fornecedores, a SOL iniciou sua produção em parceria com as marcas

européias Condor, Comet e Nova, passando em 1999 a ter o seu próprio

centro de desenvolvimento e testes.

FILOSOFIA

A SOL tem como filosofia lançar produtos exponencialmente melhores do

que os atuais, garantindo significativos avanços em 4 atributos:

Segurança, Desempenho, Facilidade de Operação e Inovação

Segurança: O novo produto deve oferecer segurança compatível ou maior

que o produto que esta substituindo;

Desempenho: O novo produto deve apresentar uma performance melhor

que o produto que está substituindo;

Todo o processo de desenvolvimento de um novo produto inicia-se com o

uso do computador. Softwares de desenho, modelagem (2D e 3D) e

simulação são utilizados antes da confecção dos protótipos, garantindo

assim uma maior precisão no projeto.

Inovação: Novos produtos devem trazer benefícios reais ao usuário

facilitando a prática do voo livre e aumentando a segurança, ou ambos.

Facilidade de Operação: O novo produto deve apresentar maiores

facilidades operacionais que o produto que está substituindo;

Sua selete contém:

- Sistema de Bridles independentes do reserva conforme norma do LTF;

-Pegador das fitas conforme norma do LTF;

-Fecho T Cobra de engate rápido ajustável de 38 a 55 cm;

-Roldana prolongada do acelerador;

-Regulagem de cintura;

-Regulagem lateral com ´trimmer´ e fita de segurança;

-Sistema ABS;

-Fechos das pernas de engate rápido;

-Passagem da mangueira do compartimento de água;

-Recorte de ombreiras anatômico;

-Encosto das costas anatômico composto de espuma e chapa de pp;

-Proteção lateral composta de espuma;

-Amplo bolso lateral;

-Fita do ombro basculante ligada ao assento;

-Reforço Lateral para melhor distribuição de carga;

-Fixador em elástico para o acelerador e apoio de pé;

-Chapa de proteção de impacto e perfuração;

-Container de paraquedas reserva deslizante;

-Apoio de pé;

-Amplo bolso para bagagem;

-Bolso para rádio;

-Bolso para compartimento de água;

-Compartimento para identificação pessoal;

-Sistema de retorno de apoio de pé e acelerador;

-Protetor de coluna 18 cm (Virtue 2) e 14 cm(AMX);

INOVAÇÕES TÉCNICAS

AJUSTES E INSTALAÇÕES PRÉ-VOO

As Seletes SOL oferecem uma grande possibilidade de ajustes, para que

o piloto encontre sua posição ideal de voo.

O Primeiro ajuste deve ser feito em simulador aonde você possa ficar

pendurado para fazer os ajustes.

Pode ser necessário fazer alguns voos de teste até que se encontre a

posição ideal, mas o piloto será recompensado com um conforto

extraordinário em seu voo.

Para o seu primeiro voo, escolha uma condição meterológica calma. Se

houver mais necessidades de ajustes, após este voo ficará mais fácil

achar a posição ideal.

-Instale a proteção dorsal e o paraquedas reserva antes de ajustar sua

Selete SOL.

Atenção:

-Nunca carregue instrumentos que possam perfurar as costas da selete

em caso de impacto!

Atenção:

-As proteções laterais devem ser colocadas através da parte frontal da

selete!

Atenção:

A segurança do piloto nas Seletes SOL é feita através de fitas distribuídas

pelo corpo da selete, uma placa antiperfurante abaixo do assento, proteção

lateral e dorsal em espuma.

INSTALAÇÃO DAS PROTEÇÕES

Protetor Lateral Virtue 2 e AMX

-A proteção dorsal deve ser colocada através do bolso traseiro!

Atenção:

Protetor Dorsal:

INSTALAÇÃO DOS MOSQUETÕES

A cinta peitoral regula a distância entre os dois mosquetões, que varia

dependendo do tamanho do parapente.

AJUSTE DE POSIÇÃO

COMPARTIMENTO PARA RECIPIENTE DE ÁGUA

Sugerimos que o piloto, antes do primeiro voo, simule sua posição de voo

pendurando a selete em um provador de selete, sentando na Selete SOL e

buscando o melhor ajuste de posição. Esta simulação torna-se mais real se

o bolso traseiro for preenchido com objetos que o piloto normalmente

carrega durante o voo.

Ao ajustar a parte traseira, o piloto deve escolher a melhor inclinação do

corpo, respeitando uma linha central vertical. Aconselhamos que a

inclinação não seja muito grande, para não dificultar a visão e o acesso aos

comandos.

A cinta dos ombros é ajustável, variando conforme a altura do piloto. Para

um maior conforto, as cintas dos ombros suportam parte do peso do dorso.

Atenção:

-O piloto deve manter a distância da cinta peitoral na medida

especificada no Manual do Parapente, para não alterar as características

da homologação.

O ajuste das cintas permite uma boa amplitude de medidas para várias

alturas. As Selete SOL são equipadas com fechos nas pernas que, junta-

mente com a cinta peitoral, fazem a conexão do piloto a selete.

A selete Virtue 2 e AMX possue um

compartimento para recipiente de

água localizado no bolso de

bagagem na parte de trás da

selete.

Uma abertura permite que o a

mangueira do recipiente de água

tenha saída próximo ao piloto,

conforme indicação.

VIRTUE 2 e AMX

Visualize os detalhes de como ajustar a Selete Virtue 2 e AMX para o voo:

Atenção:

-A regulagem das pernas não deve ser muito apertada, sob o risco de

evitar uma boa movimentação.

-Certifique-se que a regulagem fique de maneira simétrica.

-Mais vulnerável a twist

Posição de voo

Evite uma posição de voo muito deitada pois esta altera seus comandos do

parapente.

-Seu comando fica mais curto

Abertura dos Mosquetões

Distância entre mosquetões conforme o tamanho do Parapente:

Dependendo de cada tamanho de parapente, existe uma medida da

abertura dos mosquetões da qual o parapente foi projetado e testado. Nos

parapentes SOL você deverá voar dentro destas medidas, caso esteja fora

destas medidas o comportamento do parapente pode não corresponder

com a homologação:

Duplo

40cm

42cm

44cm

46cm

44cm

Juntamente com sua selete está acompanhando uma fita que irá auxiliá-lo

a achar a medida exata das distâncias entre os mosquetões.

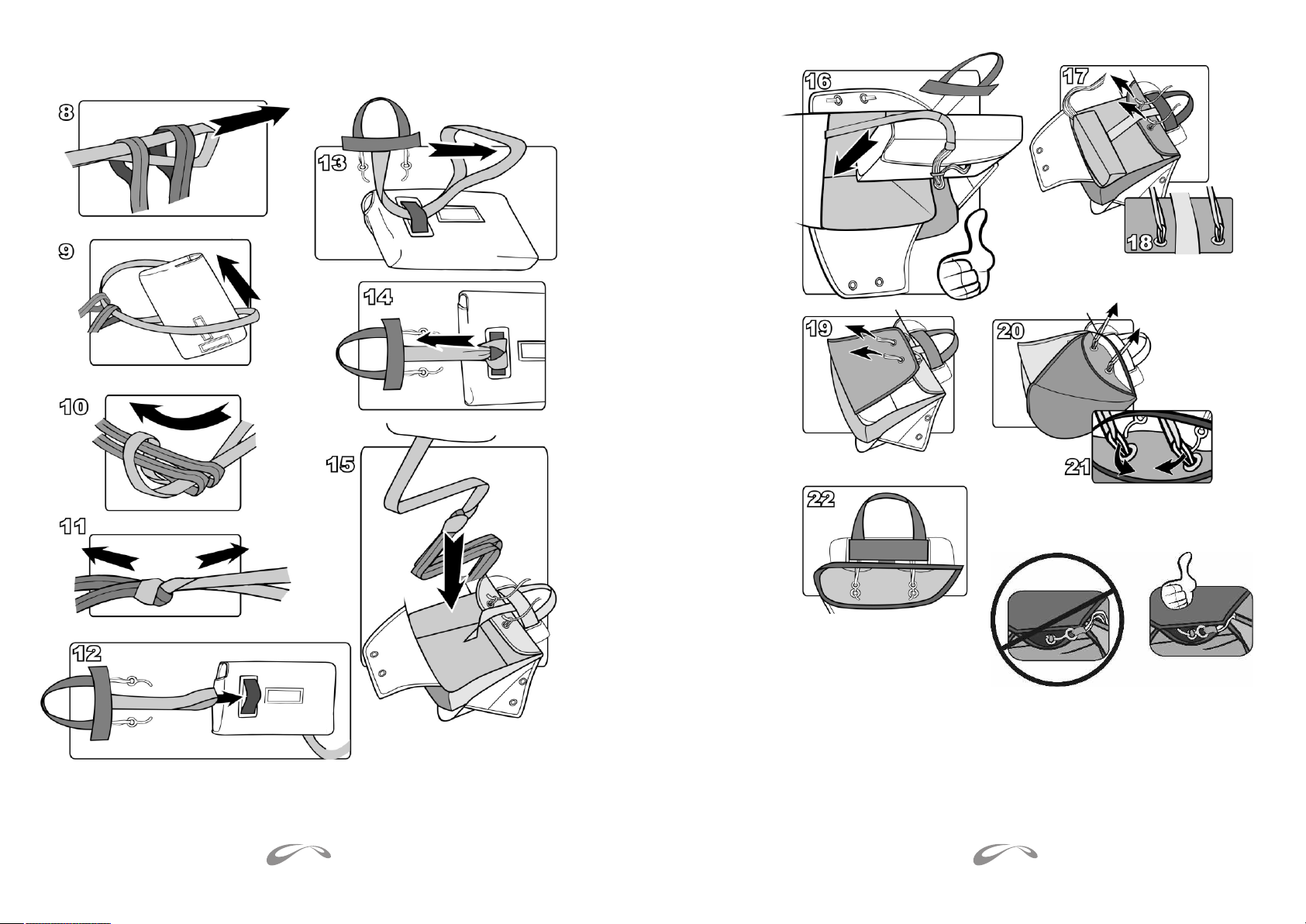

INSTALAÇÃO DO PARAQUEDAS RESERVA

Visualize os detalhes de como efetuar a instalação do seu paraquedas

reserva. Este desenho tem por objetivo ajudá-lo a entender o processo,

caso seja necessário peça ajuda de um profissional para a instalação

correta.

Atenção:

Imagem 5: Puxe os bridles firmemente, para impedir uma abertura

involuntária, evitando uma fricção perigosa na abertura do reserva.

As Seletes SOL possuem um sistema de instalação do paraquedas reserva

que facilita o acesso no momento de sacar e lançar, por contar com um

acionador que possui uma conexão mais curta.

Algumas camadas de tecido cobrem a entrada do recipiente destinado ao

reserva (Figura 19), protegendo o paraquedas da poeira e da umidade.

Caso o piloto pousar na água e molhe o reserva, deve remover o pára-

quedas da Selete, secar e re-embalar antes de colocá-lo novamente no

recipiente (veja no Manual do Reserva).

Atenção:

-Antes de cada voo inspecionar se o punho de acionamento e seus pinos

estão na posição correta de fixação.

-Depois de instalar seu paraquedas você deve executar um teste

(abertura).

-O tamanho do container leva em conta o tamanho de reserva que seria

natural para o peso do piloto x tamanho da selete pode ocorrer de

reservas grandes não serem adequados para este espaço em seletes

menores.

COMPARTIMENTO DO PARAQUEDAS RESERVA

O compartimento do paraquedas reserva da sua

selete foi projetado para a maioria dos pára-

quedas do mercado, de qualquer forma você deve

instalar, simular e executar testes para não ter

surpresa em caso de precisar acioná-lo. Todas as

dúvidas referentes ao funcionamento do mesmo

devem ser sanadas durante a instalação e regu-

lagem da selete antes do primeiro voo.

Tenha muita atenção no sentido que

você deve puxar seu reserva para

fazer o acionamento.

-Nunca sente na sua selete sobre o chão

para regular ou mesmo descansar pois a

compressão sobre o reserva poderá

comprometer todo o funcionamento do

paraquedas reserva.

POUSANDO NA ÁGUA

INSTALAÇÃO DO SISTEMA ACELERADOR

Normalmente cursos de segurança são efetuados em cima da água ou o

pouso mal calculado leva você a pousar na água, caso isso aconteça deve

se tomar cuidado pois o protetor no primeiro momento faz o papel de bóia

fazendo que você fique emborcado com a cabeça dentro da água podendo

afogá-lo, já com a penetração da água na espuma ocorrera que esta ficará

pesada podendo ir para o fundo.

Sendo assim após o acontecido você deverá retirar o protetor de coluna,

tábua do assento , paraquedas reserva, proteções laterais e secar a sombra

e vento.

As polias necessárias para se

ajustar o Sistema Acelerador

se encontram no próprio corpo

da selete. Os cabos devem ser

passados inicialmente através

das roldanas na frente do

assento.

Passe as linhas do acelerador dentro

das argolas pois o sistema ajuda a

evitar complicações com o acionamen-

to do paraquedas reserva.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels SOL paragliders Accessoires

SOL paragliders

SOL paragliders HORIZON Manuel utilisateur

SOL paragliders

SOL paragliders Calliplox Reverse Manuel utilisateur

SOL paragliders

SOL paragliders X lIght Manuel utilisateur

SOL paragliders

SOL paragliders X-Light 2 Manuel utilisateur

SOL paragliders

SOL paragliders CXC Manuel utilisateur

SOL paragliders

SOL paragliders CX MAX Manuel utilisateur

SOL paragliders

SOL paragliders Just Acro Manuel

SOL paragliders

SOL paragliders CX 2 Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
