Assembly Manual

Four Seasons Sunshelter

3.04 m / 10 ft x 3.65 m / 12 ft

Exact dimension of the roof, corner-to-corner: 116.9 x 142.3 inch

Min. dimension required for the base: 109.8 x 135.4 inch

Sojag code: 999-5157635

UPC code: 772830157635

Costco code: 852897

Guide d’assemblage

Abri-soleil quatre saisons

3.04 m / 10 pi x 3.65 m / 12 pi

Dimension exacte du toit, coin à coin : 297 x 362 cm

Dimension min. requise pour la base : 279 x 344 cm

Code Sojag : 999-5157635

Code CUP : 772830157635

Code Costco : 852897

Hard Top Sun Shelter

ITM. / ART. 852897

Assembly Instructions

IMPORTANT: RETAIN FOR FUTURE REFERENCE, READ CAREFULLY

Consult with your local governing authority / local municipality codes regarding

installation of temporary structures before assembly. Some jurisdictions may

require permits for, or otherwise regulate, installation and use.

For parts and customer service, please call 1-866-901-1649 in Canada and U.S.

(English and French) Monday to Friday , from 8:30 AM to 4:30 PM, EST.

Abri-soleil à toit rigide

ITM. / ART. 852897

Instruction d’assemblage

IMPORTANT : GARDER POUR RÉFÉRENCE FUTURE, LIRE ATTENTIVEMENT

Veuillez consulter vos autorités municipales avant de compléter l’assemblage

d’un abri temporaire. Certaines municipalités demandent un permis

ou réglementent l’installation ou l’utilisation de l’abri.

Pour contacter le service à la clientèle ou pour commander des pièces,

composer le 1-866-901-1649 au Canada et USA (français et anglais)

du lundi au vendredi, de 8 h 30 à 16 h 30, HNE.

IMPORTANT

Read the owner’s manual and make sure all parts

are included PRIOR to the start of assembly.

IMPORTANT

Lire le guide de l’utilisateur AVANT

de débuter l’assemblage du produit.

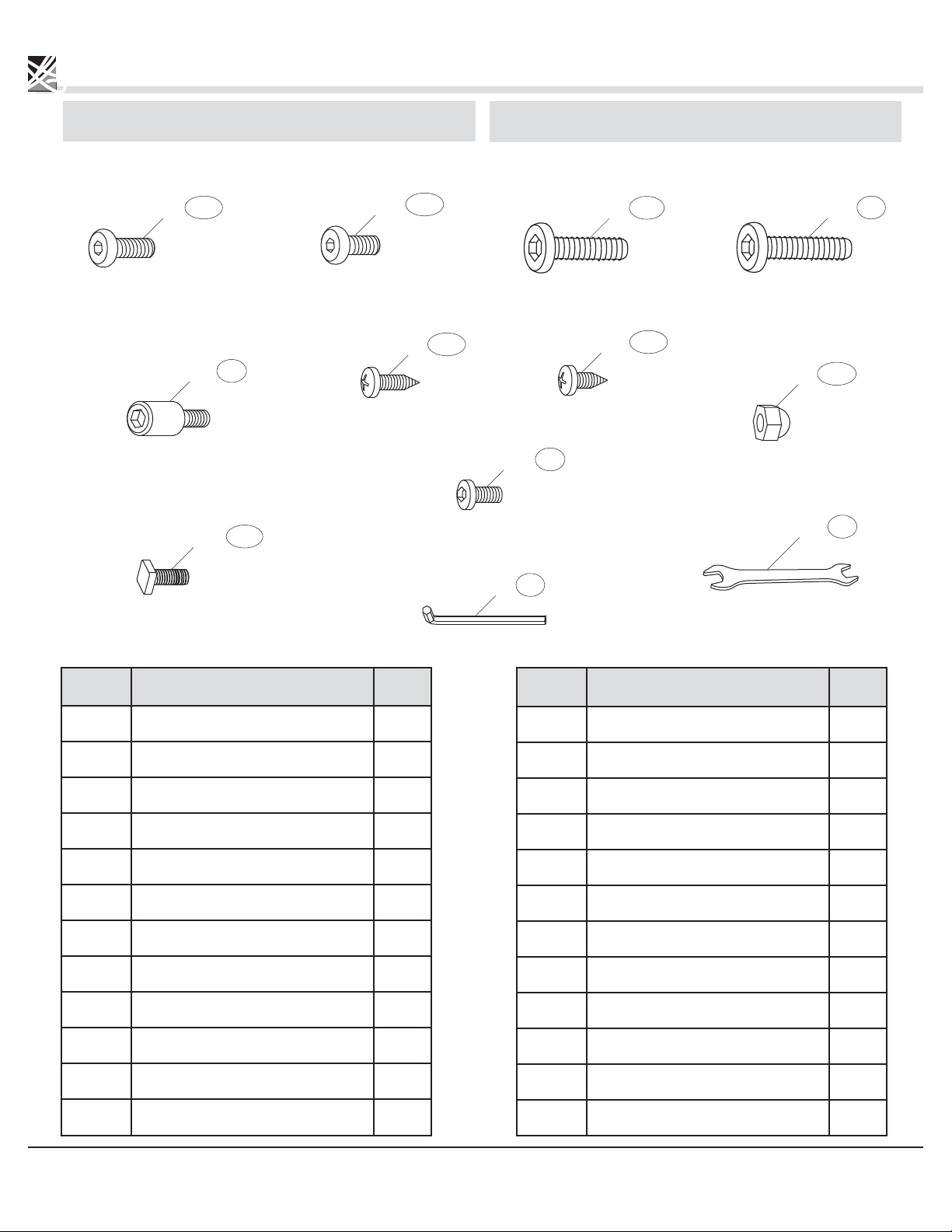

HARDWARE KIT TROUSSE DE QUINCAILLERIE

NOTE:

Parts not shown to actual size and not to scale. NOTE :

Le matériel n’est pas représenté à l’échelle.

X30

X10

UX58 U1 X20 VX16 V1 X3

XX24

Item Description Qty

U Screw M6X16 58

U1 Screw M6X12 20

V Screw M6X20 16

V1 Screw M6X30 3

W Screw M6X12 (D12x20) 8

X Screw St4x15 24

X1 Screw St4x10 20

X2 Screw M6X12 8

Y Cap Nut 30

Y1 Screw M6x12 10

Z Allen Key 2

Z1 Wrench 2

Pièce Description Qté

U Vis M6X16 58

U1 Vis M6X12 20

V Vis M6X20 16

V1 Vis M6X30 3

W Vis M6X12 (D12x20) 8

X Vis St4x15 24

X1 Vis St4x10 20

X2 Vis M6X12 8

Y Écrou borgne 30

Y1 Vis M6x12 10

Z Clé hexagonale 2

Z1 Clé plate 2

X2 X8

X1 X20

PARTS LIST LISTE DES PIÈCES

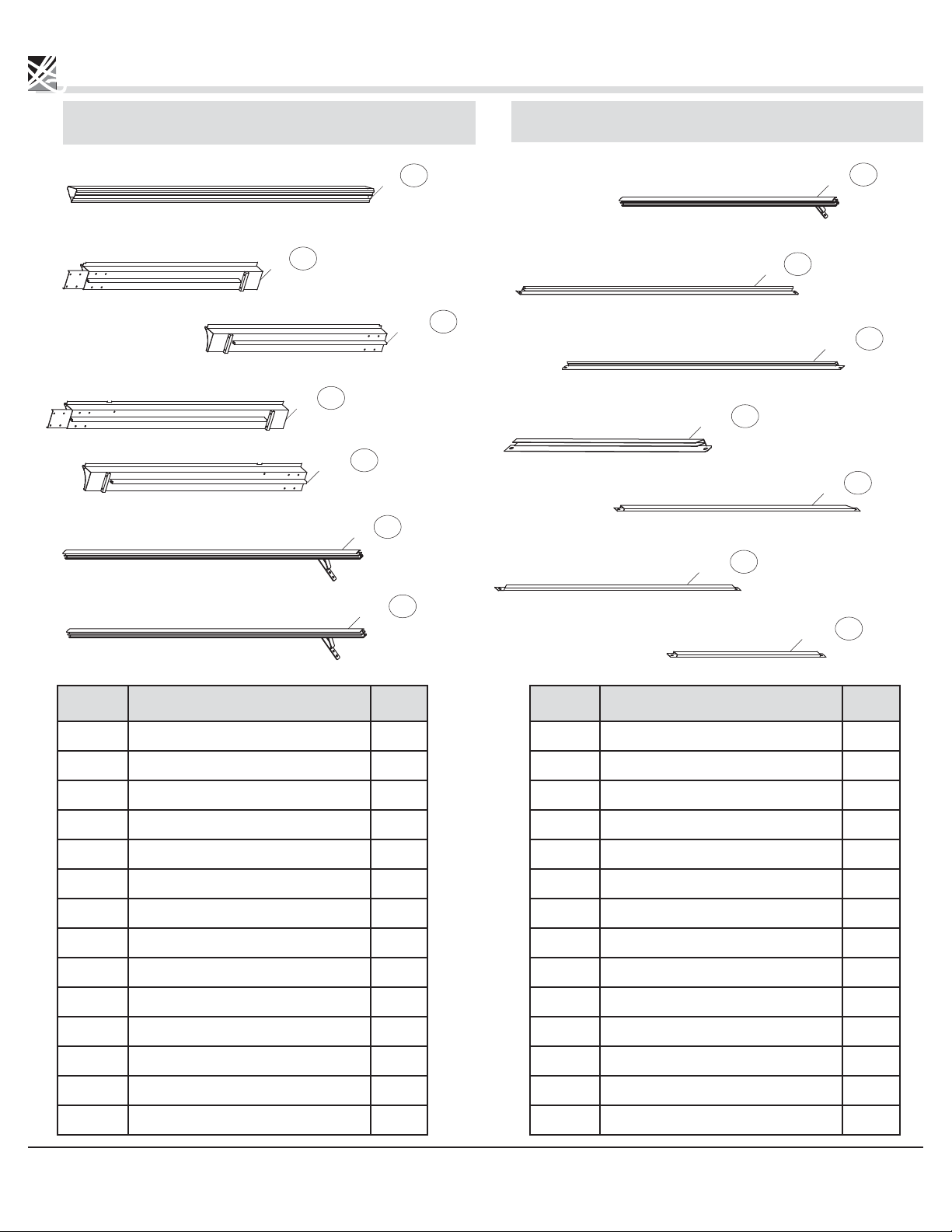

Item Description Qty

A Column 4

Short Ogee with Steel Union

B1 Short Ogee 2

Long Ogee with Steel Union

Long Ogee

D Corner Roof Bar 2

D1 Corner Roof Bar 2

E Middle Roof Bar 6

F Left Roof Finishing Bar 4

F1 Right Roof Finishing Bar 4

F2 Middle Roof Finishing Bar 2

H Solidifying Bar 4

H1 Solidifying Bar 4

H2 Solidifying Bar 2

Pièce Description Qté

A Colonne 4

Moulure courte avec barre d’union

B1 Moulure courte 2

Moulure longue avec barre d’union

C1 Moulure longue 2

D Barre de toit de coin 2

D1 Barre de toit de coin 2

E Barre de toit du centre 6

Barre de ﬁnition de toit de gauche

Barre de ﬁnition de toit de droite

Barre de ﬁnition de toit du centre

H Barre de renfort 4

H1 Barre de renfort 4

H2 Barre de renfort 2

NOTE:

Parts not shown to actual size and not to scale.

AX4

BX2

B1 X2

CX2

C1 X2

DX2

D1 X2

EX6

FX4

F1 X4

F2 X2

HX4

H1 X4

H2 X2

NOTE :

Le matériel n’est pas représenté à l’échelle.

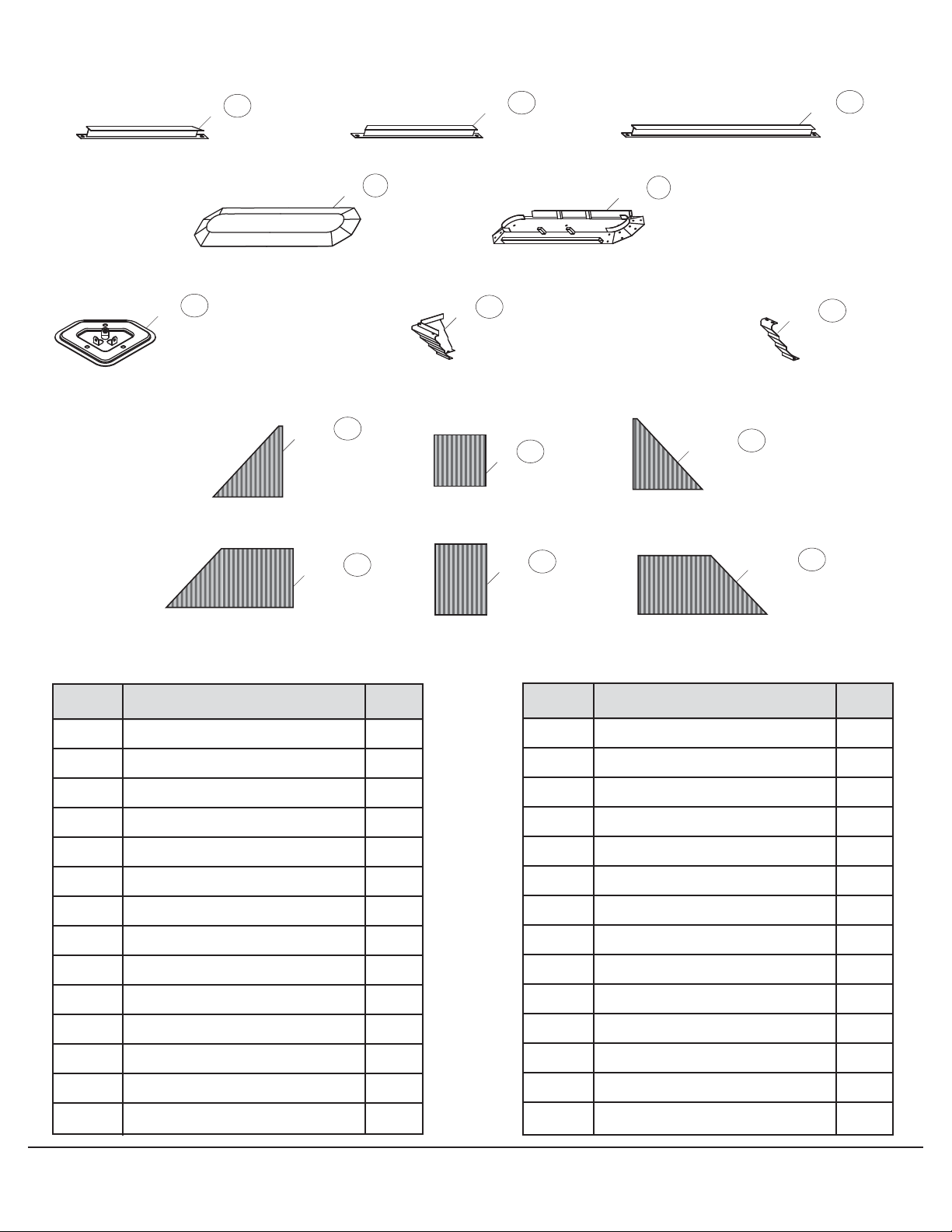

Item Description Qty

I Solidifying Bar 4

I1 Solidifying Bar 4

I2 Solidifying Bar 2

J Outside Roof Connector 1

J1 Inside Roof Connector 1

Base

L Corner Cover 4

L1 Joint Cover 4

Ma Left Roof Panel (upside) 4

Left Roof Panel (downside)

M1a Right Roof Panel (upside) 4

M1b

Right Roof Panel (downside)

Middle Roof Panel (upside)

Middle Roof Panel (downside)

Pièce Description Qté

I Barre de renfort 4

I1 Barre de renfort 4

I2 Barre de renfort 2

Connecteur de toit extérieur

Connecteur de toit intérieur

K Base 4

L Cache-coin 4

L1 Cache-joint 4

Panneau de toit de gauche (haut)

Panneau de toit de gauche (bas)

M1a

Panneau de toit de droite (haut)

M1b

Panneau de toit de droite (bas)

Panneau de toit du centre (haut)

Panneau de toit du centre (bas)

PX2

P1 X2

Ma X4M1a X4

Mb X4M1b X4

IX4I1 X4I2 X2

JX1J1 X1

KX4LX4L1 X4

PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)

NOTE:

Parts not shown to actual size and not to scale.

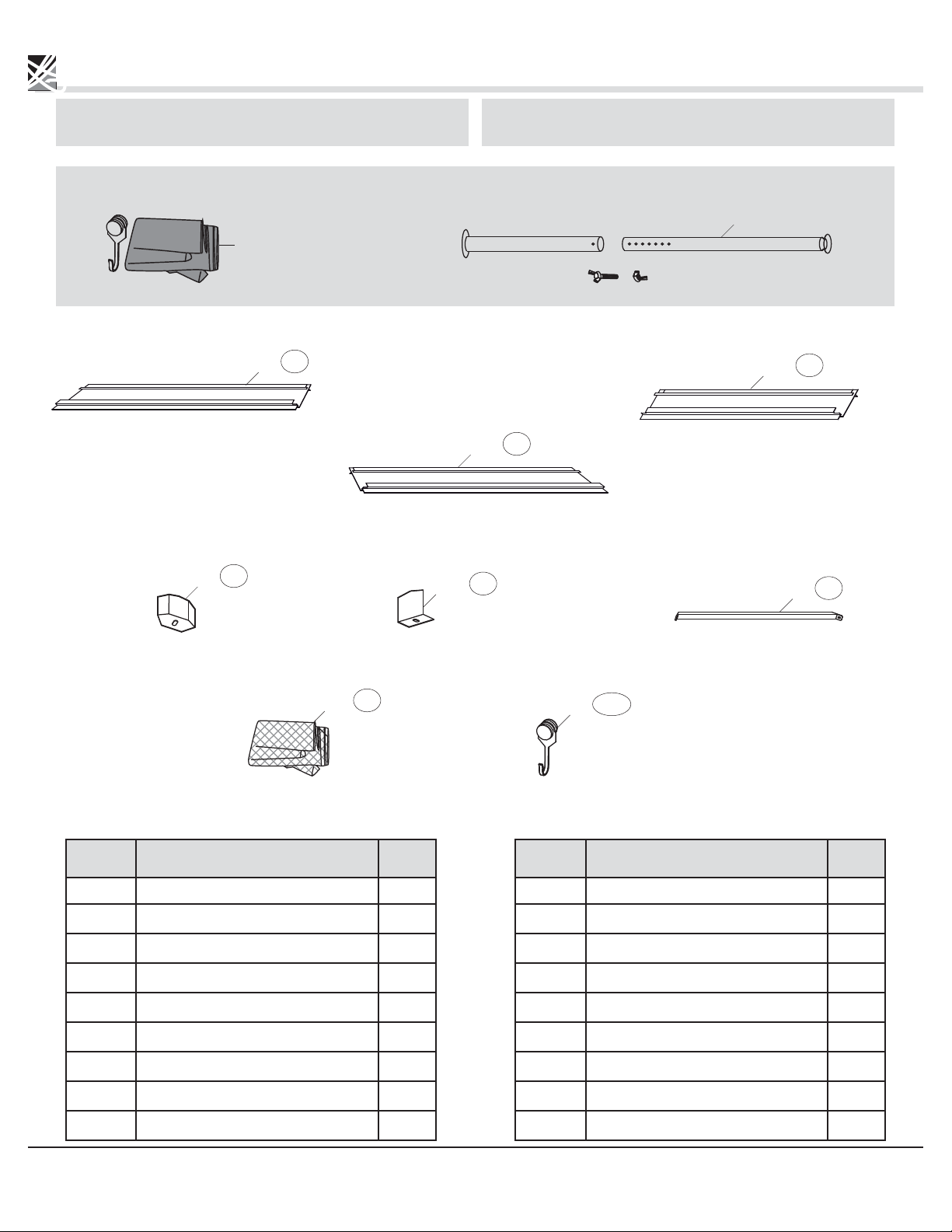

Optional Parts / Pièces optionnelles :

NOTE :

Le matériel n’est pas représenté à l’échelle.

Item Description Qty

N Left Roof Support Bar 4

N1 Right Roof Support Bar 4

N2 Middle Roof Support Bar 2

O Corner Finishing End 4

O1 Finishing End 6

Q Solidifying Bar 4

Winter Solidifying Column (option)

S Mosquito Net 4

T Hook 52

Pièce Description Qté

Barre de support de toit (gauche)

Barre de support de toit (droite)

Barre de support de toit (centre)

O Embout de ﬁnition de coin 4

O1 Embout de ﬁnition 6

Q Barre de renfort 4

Colonne de renfort d’hiver (option)

S Moustiquaire 4

T Crochet 52

SX4

OO1

X4X6

NX4

N1 X4

N2 X2

QX4

TX52

Curtain and hook

Rideau et crochet

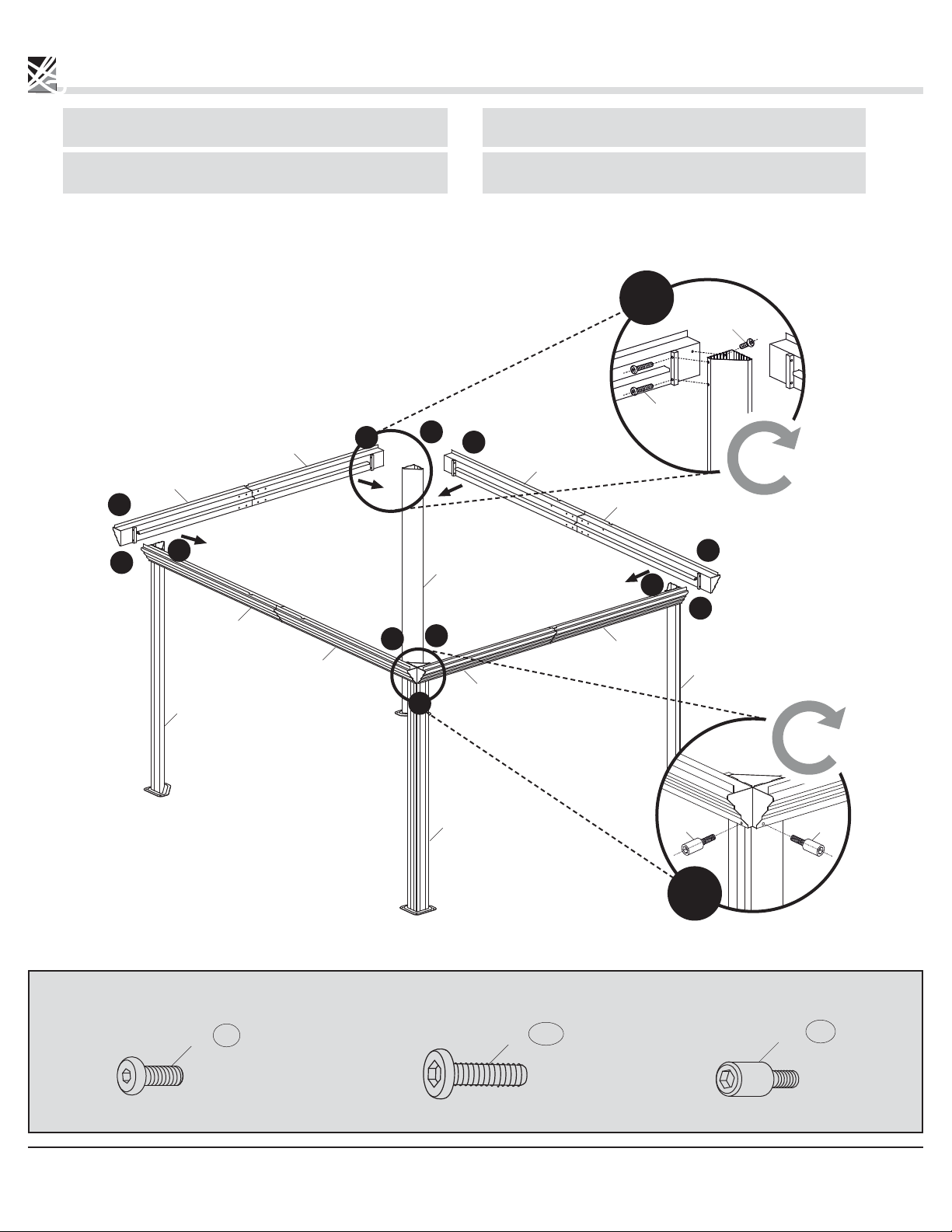

Parts required for this step / Pièces requises pour cette étape :

ASSEMBLY ASSEMBLAGE

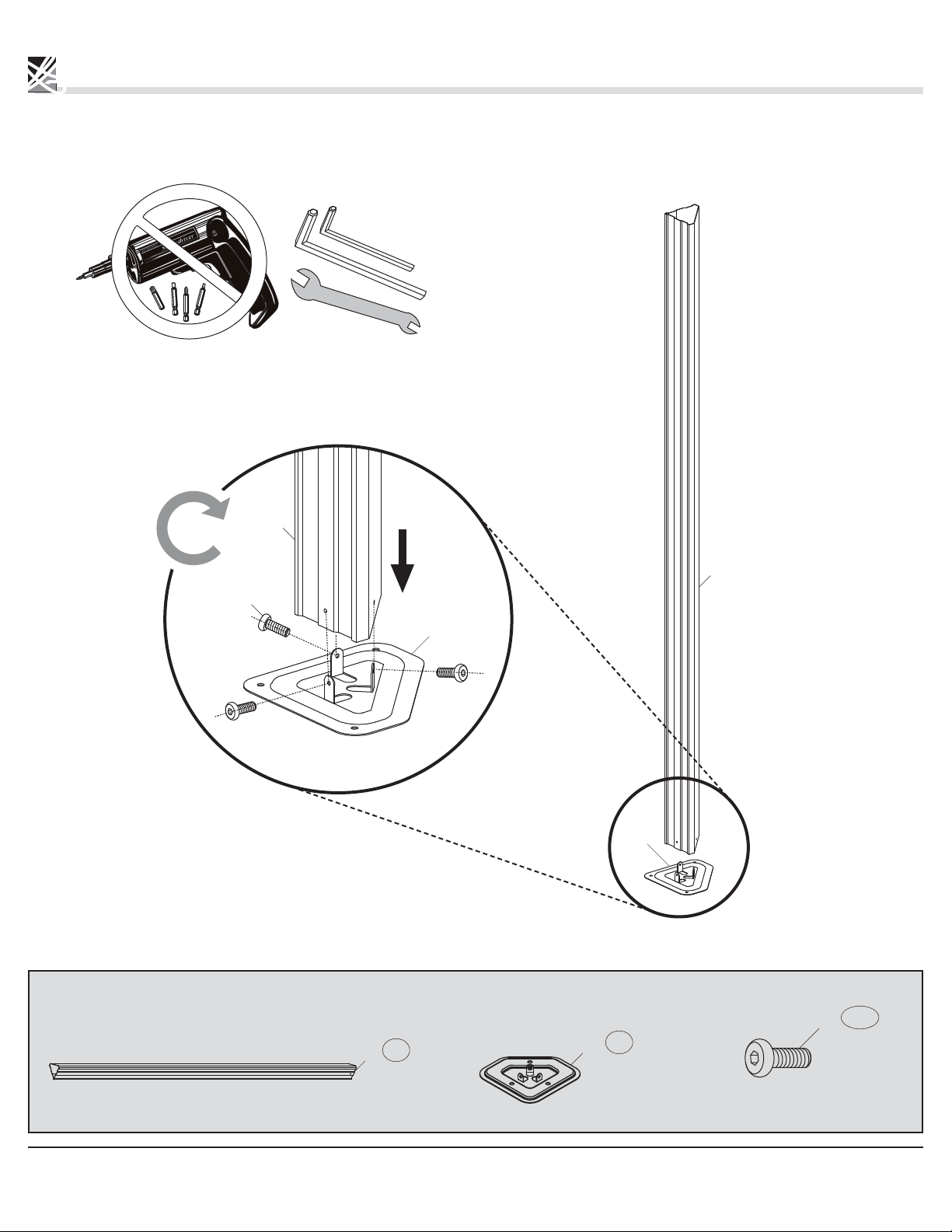

Step 1 Étape 1

AX4KX4

UX12

Parts required for this step / Pièces requises pour cette étape :

ASSEMBLY ASSEMBLAGE

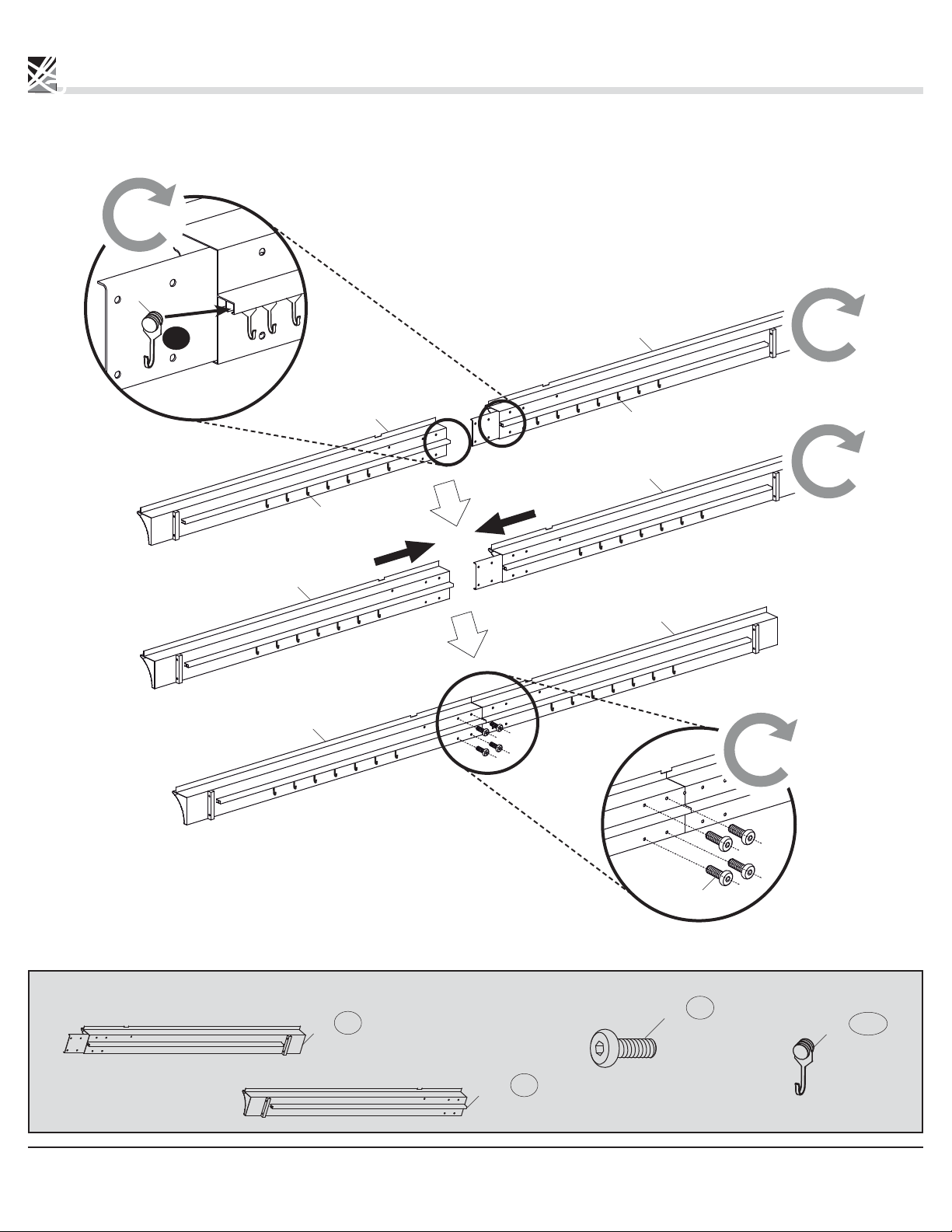

Step 2 Étape 2

UX8

BX2

B1 X2

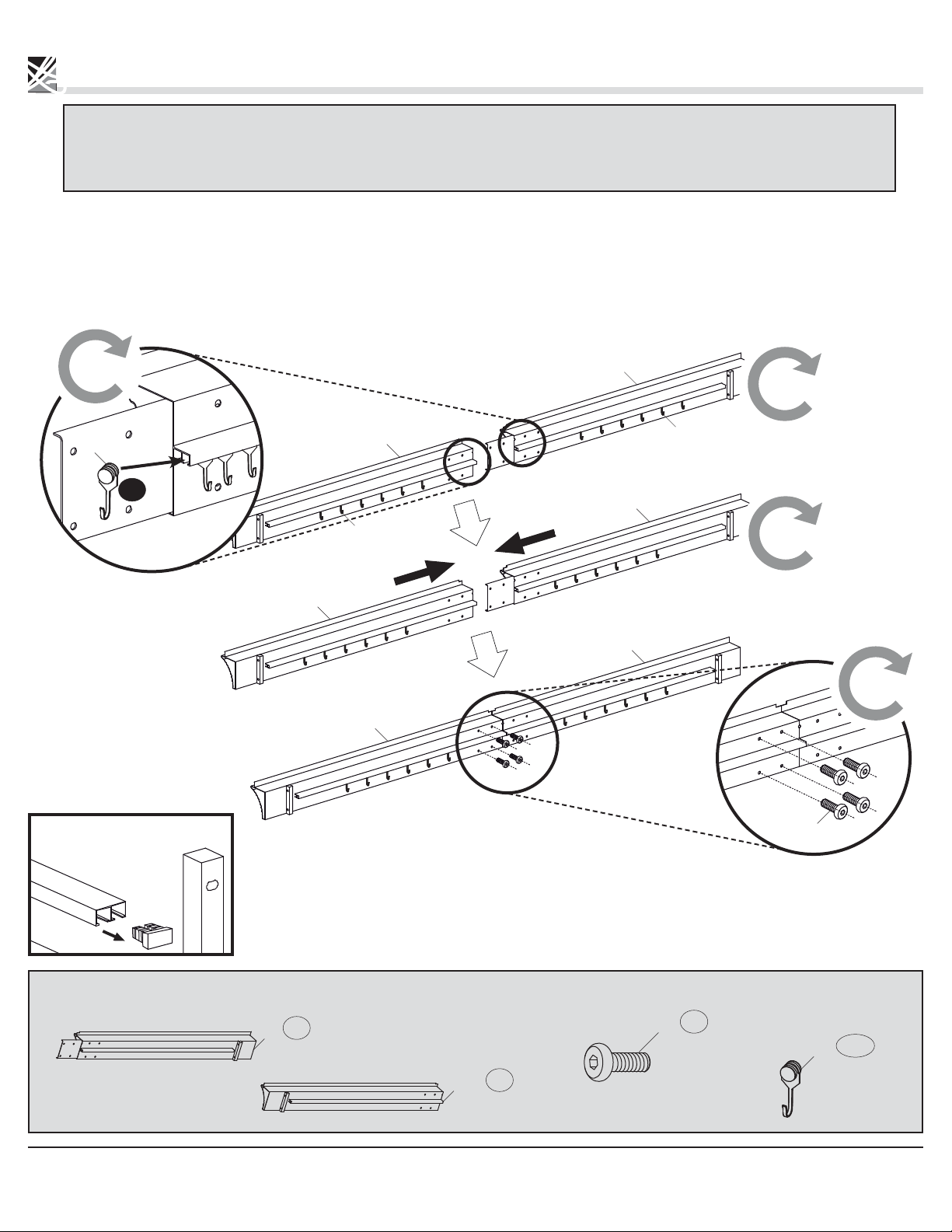

To add or remove hooks (T).

Pour ajouter ou enlever

des crochets (T).

TX24

IMPORTANT:

To install optional curtains and hooks, insert the hooks into the second track using the same quantity as illustrated.

IMPORTANT :

Pour l’installation des rideaux et crochets optionnels, insérer les crochets dans le deuxième rail suivant les mêmes quantités qu’illustré.

Parts required for this step / Pièces requises pour cette étape :

ASSEMBLY ASSEMBLAGE

Step 3 Étape 3

TX28

CX2

C1 X2

UX8

Parts required for this step / Pièces requises pour cette étape :

ASSEMBLY ASSEMBLAGE

IMPORTANT:

Always install the shelter on a level platform, wood or concrete.

IMPORTANT :

Toujours installer la structure sur une surface de niveau.

Step 4 Étape 4

CAUTION:

Three people are required for this step.

AVERTISSEMENT :

Trois personnes sont requises pour cette étape.

UX8VX16 WX8
