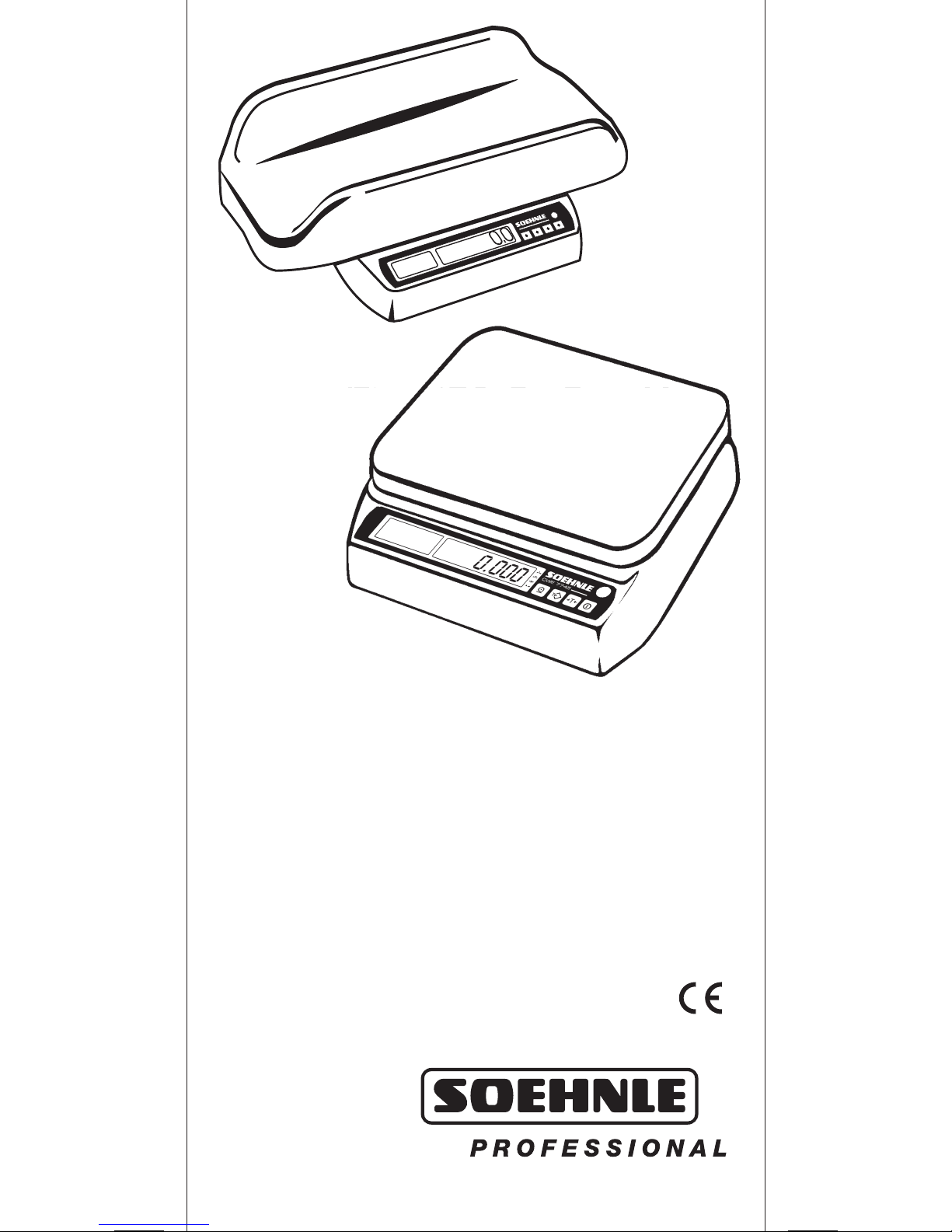

Soehnle CWE 7745 Manuel utilisateur

CWE 7745 /CWB 7726

Bedienungsanleitung

Operating Instructions

Mode d'emploi

Modo de utilização

Manual de uso

Ihr Soehnle-Servicepartner

Your Soehnle-Partner

Votre partenaire du service après-vente Soehnle

Su socio del servicio de Soehnle

Seu sócio do serviço de Soehnle

Technische Informationen

Erläuterung der Typenschilder

Inbetriebnahme

Anzeigensymbole

Bedienen

Störungen

Akku- / Batteriebetrieb

Produktunterstützung

Technical Information

Specification of the nameplate

Getting started

Display symbols

Using the scale

Malfunctions

Accu- / battery operation

Product support

Carnet Metrologique

Informations techniques

Spécification de la fiche signalétique

Mise en Marche

Symboles d'affichage

Manipulation

Dérangements

Functionnement sur Accu / Pile

Assistance du produit

Assistência técnica

Informações Técnicas

Especificações da place de identificação

Inicio de funcionamento

Símbolos do display

Utilizar a balança

Avarias

Funcionamento com baterias/baterias recarregáveis

Información técnica

Especificaciones de la placa de características

Puesta en marcha

Símbolos de la pantalla

Utilización de la báscula

Disfunciones

Funcionamiento con Acumulador / Pila

Asistencia técnica del producto

Technische Informationen

• Bedienung über Folientastatur mit Druckpunkt.

• Netzbetrieb mit Steckernetzteil (Mod. 7745), bzw. integriertes

Netzteil (Mod. 7726) 230 V/50-60 Hz/ca. 12 VA

(Batterie-/Akkubetrieb siehe Beschreibung).

• Arbeitstemperatur – 10° ..... + 40° C

• Lagertemperatur – 40° ..... + 70° C

• Nullstellbereich – 1 %..... + 3 %

• Vorlast möglich (Bitte fragen Sie Ihren Händler).

• Alle Daten sind spannungsausfallsicher gespeichert.

• Serielle Schnittstelle RS 232 (V24).

Inbetriebnahme

Erläuterung der Typenschilder

Waage am Einsatzort aufstellen.

Mit Hilfe von Libelle und Stellfüßen

für waagrechten Stand sorgen.

15 kg / 30 lb 30 kg / 60 lb

200 g / 0,4 lb

10 g / 0,02 lb 20 g / 0,05 lb

XXXX/X-XXXXX

D97-09-002

400 g / 1 lb

SNR

Max

Min

Wägebereich (Wägebereiche bei

Mehrbereichswaagen)

Höchstlast des Wägebereichs

Mindestlast

Eichwert (Ziffernschritt)

Seriennummer (Waagentyp,

Endziffer des Fabrikationsjahrs,

Zählnummer)

EG-Konformitätszeichen mit Jahr

der Anbringung, gleichzeitig Be-

ginn der Eichgültigkeit (z.B. CE98)

Genauigkeitsklasse,

Nr. der EG-Zulassung

(z.B. D98-09-002)

Amtl. Nr. ( 0103)

der „Benannten Stelle (diese Stelle

hat die Ersteichung durchgeführt)

z.B.

“

Zeichen für EG-Eichung

Kg/lb-Umschaltung

Zuerst Taste drücken und halten,

dann zusätzlich Taste drücken.

Anzeigensymbole

Nullmeldung

Stillstandsanzeige

Aktiver Bereich (siehe Typenschild)

Nettowägung

im Batteriebetrieb - Batterie ersetzen

bzw. Akku laden

Bedienen

Wiegen

Einschalten (Nur bei unbelasteter

Waage).

Nach Ablauf der Prüfroutine geht

Anzeige auf Null.

Die Waage ist wiegebereit.

Wiegegut auflegen. In der Anzeige

erscheint das Bruttogewicht.

Wiegen mit Tara

Leeren Behälter tarieren.

Waage ist bereit zum Nettowiegen.

Löschen des Taragewichts

In der Anzeige erscheint das

Bruttogewicht oder bei unbelasteter

Waage -0-.

Drucker / EDV

Sofern ein Drucker angeschlossen ist

wird mit dieser Taste der Druck aus-

gelöst. Fragen Sie Ihren

Waagenpartner nach geeigneten

Druckern oder nach EDV-Anbindung.

Nullstellen

Wenn die Anzeige bei unbelasteter

Waage nicht Null anzeigt. Nullstell-

bereich siehe "Technische Info".

Ausschalten

Bei Anzeige "0" sofort möglich. Bei

Gewichtsanzeige 3 Sekunden

gedrückt halten.

Bei allen anderen Error-

Meldungen verständigen

Sie bitte Ihren

Service-Partner.

Störungen

Akku-/Batteriebetrieb

Ein Signalton bestätigt

die Ausführung der

Tarierung. Fehlbedie-

nungen und Fehlermel-

dungen werden durch 5

aufeinanderfolgende

Signaltöne angezeigt.

Restbetriebsdauer

ca. 10 min.

Im Anzeigenfeld

erscheint Batterie-Leer-

Meldung.

Waage läßt sich im

Accu-oder Batteriebe-

trieb nicht einschalten.

Auf der Waagenunterseite befindet sich ein Akku-

bzw, Batteriefach mit Batteriehalterung.

erforderlich sind 8 Stück Babybatterien oder

größengleiche Nicd-Akkus. Betriebsdauer je nach

Qualität der Batterien oder Akkus ca. 8 Stunden. Im

Akku- bzw. Batteriebetrieb wird die Hinterleuchtung

automatisch abgeschaltet.

Werden wiederaufladbare Batterien über einen längeren Zeitraum nicht benutzt,

so müssen Sie alle 4–5 Monate nachgeladen werden.

Unterlast: Im Anzeigefeld

erscheinen nur die

unteren Querstriche.

Überlast: Im Anzeigefeld

erscheinen nur die

oberen Querstriche.

Die Plattform entlasten.

Eventuell Schmutz ent-

fernen. Überprüfen, ob

die Wägeplattform ord-

nungsgemäß montiert ist.

Batterien wechseln oder

Akkus wieder aufladen.

Batterien wechseln oder

Akkus wieder aufladen.

Waage ausschalten und

wieder einschalten. Der

Nullpunkt wird auto-

matisch neu gesetzt.

Einen Teil des Wägeguts

von der Waage nehmen.

Anzeige Beseitigung

Meldung im

Batteriebetrieb Störungs-Beseitigung

Tarierung bei unbelasteter

Waage und über

Max. Nicht möglich.

Umschalten auf Einheit

lb nicht zulässig.

Drucken bei Unter- bzw.

Überlast nicht möglich.

Nullstellgrenze über - oder

unterschritten.

Wenn Akkus verwendet werden, können diese in der Waage nicht

geladen werden. Ein Ladegerät ist im Fachhandel erhältlich.

Beim Einschalten setzt die

Waage automatisch Null.

Befindet sich die Waage

außerhalb des vorgesehenen

Toleranzbereichs zeigt die

Anzeige --0--.

Kg/lb-conversion

Press key first and hold,

then press key additionally.

Technical Information

• Operated by means of a foil keypad.

(Mod. 7745) or

incorporated power supply (Mod. 7726)

230 V/50-60 Hz/ca. 12 VA

(battery-/accu-operation see instructions).

• Operating temperature – 10° ..... +40° C.

• Storage temperature – 40° ..... +70° C.

• Manual resetting range – 1 % ..... +3 %.

• Initial loading possible (Please contact your dealer).

• All data is stored securely against power failure.

• Serial RS 232 (V24) interface.

• Mains operation with power supply unit

Getting started

Specification of the nameplate

Set up the weighing platform at the

place required. Use the water level

and the adjustable feet to ensure

that the scale is positioned

horizontally.

15 kg / 30 lb 30 kg / 60 lb

200 g / 0,4 lb

10 g / 0,02 lb 20 g / 0,05 lb

XXXX/X-XXXXX

D97-09-002

400 g / 1 lb

SNR

Max

Min

Weighing range (weighing ranges

in the case of multi-range scales)

Range permitted for calibrated

weighing

verification scale internal

Serial number (scales type, last

digits of year of manufacture,

number)

EU-conformity symbol indicating

year of attachment, corresponding

to the beginning of verification

validity (e.g. CE98).

accuracyclass,ECPatternapproval

(e.g. D98-09-002).

Code of the office qouted (this office

stamped the scale initially).

EC metrolagy mark

Display symbols

Zero message

Idle indicator

Active range in the case of multi-range

scales

Net weighing

Battery operation: Replace battery

respectively charge accu.

Using the scale

Weighing

Switch on

(only when the scale is not loaded).

After the test routine, the main

display is set to zero.

The scale is ready for use.

Place the items on the scale.

Weighing with tare

Determine the tare of the empty

container. Scales are ready to perform

net weighing.

Deleting the tare weight

The gross weight appears in the

display

or "0" when the scale is unloaded.

Printer

Press key to print.

Your service partner can modify the

printout.

Manual zero resetting

When display does not show zero

(scale unloaded). Manual zero resetting

range see "Technical information".

Switch off

Possible immediately when display

shows "0". During weight indication

keep pressing for 3 seconds.

Malfunctions

Accu-/battery operation

Residual length of

operation appr. 10 min.

Display shows

Battery-empty-message.

Scale cannot be switched

on during accu or battery

operation.

Change batteries or

recharge accumulators.

Change batteries or

recharge accumulators.

At the bottom of the scale you can find the battery

holder. 8 batteries"baby cells 1,5 C" or

NiCd-accumulators of the same size are required.

The lenght of operation depends on the quality of

the batteries or accumulators, e.g. at an accu-

capacity of 1,4Ah appr. 8-10 operation hours.

During accu-resp. battery operation the background

light of the display is switched off automatically.

If rechargeable batteries are not used for a longer time, they must be recharged

every 4-5 months.

Message during battery

operation

Remedy

In case of all other error

indications: Please contact

your service partner.

An acoustic signal

confirms that entry was

correct.Incorrect entries

are indicated by

5 acoustic signals in swift

succession.

The scale sets the zero

value automatically when

it is switched on. If the

scale is outside the

tolerance range --0-- is.

Underload: Only the

bottom horizontal lines

appear on the display.

Overload: Only the top

horizontal lines appear in

the display.

Remove the items from

the weighing platform.

Remove any dirt. Check

whether weighing plat-

form is mounted duly.

Switch the scale off and

on again. The zero point

will be reset automatically.

Remove some of the

items to be weighed

from the scale.

Indicator Remedy

Taring is not possible in

case of over- and not

loaded balance.

Conversion to unit lb not

admissible.

Printing is not possible in

case of over- or under-

loaded balance.

If accumulators are used they cannot be recharged in the scale.

Battery chargers are available in electronic stores.

The zero setting range has

been exceeded.

L'arrêté du 22 Mars 1993, article 3, précise que chaque

instrument de pesage à fonctionnement non automatique doit

être accompagné d'un carnet métrologiqué au lieu d'utilisation à

partir du 1er janvier 1994.

Ce carnet comprend des renseignements relatifs à la réparation et

surtout à la vérification, ainsi que des donées permettant

d'identifier l'organisme vérificateur et son personnel.

Un carnet métrologique doit toujours être disponible en même

temps que l'instrument de pesage.

La responsabilité de fournir le carnet métrologique incombe au

détenteur de l'instrument de pesage. Les détenteurs doivent

veiller à l'intégrité du carnet métrologique.

L'absence ou la détérioration entraîne le refus de l'instrument à la

vérification périodique ou le refus d'un réparateur d'intervenir sur

un instrument. Les vérificateurs et réparateurs agrées signalent à

la DRIRE l'absence ou la détérioration du carnet métrologique.

Le circulaire no. 93.00.110.002.1 du 11 Août 1993 rappele en

plus, que le détenteur a l'obligation d'assurer l'exactitude, le bon

entretien et le fonctionnement correct de l'instrument, comme

– le maintien de l'intégrité des scellements.

– la présence des inscriptions obligatoires.

– l'installation correcte (mise de niveau, stabilité...)

Un tel carnet est intégré dans ce mode d'emploi. Veuillez le

remplir lors de la mise en service s.v.p.

Notice importante pour nos clients français:

Autres manuels pour CWE 7745

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Soehnle Échelle

Soehnle

Soehnle 7755 Manuel utilisateur

Soehnle

Soehnle STATIVWAAGE 7730 Manuel utilisateur

Soehnle

Soehnle BODY CONTROL SIGNAL F3 Manuel utilisateur

Soehnle

Soehnle 3800 Manuel utilisateur

Soehnle

Soehnle Body Balance Active Shape Manuel utilisateur

Soehnle

Soehnle CWC 7746 Manuel utilisateur

Soehnle

Soehnle Shape F3 Manuel utilisateur

Soehnle

Soehnle body fat monitor Manuel utilisateur

Soehnle

Soehnle BODY CONTROL EASY FIT Manuel d'installation et d'exploitation

Soehnle

Soehnle Professional 8320 Manuel utilisateur

Soehnle

Soehnle 12149105 Manuel de la liste des pièces

Soehnle

Soehnle 67055 Manuel utilisateur

Soehnle

Soehnle body balance Manuel utilisateur

Soehnle

Soehnle Shape Sense Profi 300 Manuel utilisateur

Soehnle

Soehnle 65105 Manuel utilisateur

Soehnle

Soehnle 470-065-281 Manuel utilisateur

Soehnle

Soehnle STATIVWAAGE 7830 Manuel utilisateur

Soehnle

Soehnle 7811 Series Manuel utilisateur

Soehnle

Soehnle 6730 Manuel utilisateur

Soehnle

Soehnle TENDENCE Manuel utilisateur

Soehnle

Soehnle Body Balance Shape F3 Manuel utilisateur

Soehnle

Soehnle 2790 Manuel utilisateur

Soehnle

Soehnle KSD PLATEAU Mode d’emploi

Soehnle

Soehnle Shape Sense Control 200 Manuel utilisateur

Manuels Échelle populaires d'autres marques

AWS

AWS ZEO-50 Manuel utilisateur

Gima

Gima Glass Body Fat Analyzer Manuel de la liste des pièces

Seca

Seca 374 Manuel utilisateur

TEC

TEC TEC SL59 SERIES Manuel utilisateur

Axis

Axis B/E Series Manuel utilisateur

Alecto

Alecto ACW-40 Manuel utilisateur

Rice Lake

Rice Lake MSI-4260 IS Manuel utilisateur

IKA

IKA RCT basic safety control Manuel utilisateur

ADE

ADE M20011 Manuel utilisateur

Duronic

Duronic KS3000 Manuel utilisateur

Digi

Digi SM-720 Manuel utilisateur

Cardinal

Cardinal CS Series Manuel utilisateur

Korona

Korona Kastella Manuel utilisateur

A&D

A&D FC-50Ki Manuel utilisateur

BDA

BDA CAMARGUE Manuel utilisateur

Tanita

Tanita HD-357 Manuel utilisateur

Leifheit

Leifheit 03173 Manuel utilisateur

Lumme

Lumme LU-1340 Manuel utilisateur
