Snapper ESS5220E Manuel utilisateur

Parts Manual fo

Revision IR,

5HP 22" SINGLE STAGE SNOW THROWE

(2009)

TP 400-5420-IR-SX-N11/25/2008

Briggs & Stratton Yard Power Products Group

535 Macon Road

McDonough, GA, 30253 U.S.A.

800-935-2967 Manual No. 7006480

MODEL

ESS5220E (1695511)

SS5220E (1695470)

Table Of Content

TP 400-5420-IR-SX-N

5HP 22" SINGLE STAGE SNOW THROWER

(2009) 3

Manual No. 7006480

PAGE GROUP

4Handle Assembly Group

6Body Covering Group

8Auger and Housing Group

10 Chute System Group

14 Frame and Fuel Tank Group

16 Engine Drive System Group

18 Electric Starter Group

20 Wheel Assembly Group

22 Decals Group

Handle Assembly Group

TP 400-5420-IR-SX-N 5HP 22" SINGLE STAGE SNOW THROWER

(2009)

Manual No. 7006480

Handle Assembly Group

Footnotes:

TP 400-5420-IR-SX-N

Manual No. 70064805HP 22" SINGLE STAGE SNOW THROWER

(2009) 5

Part No Descri

tionItem Qt

Note

1 722348 1 HANDLE & GRIP ASSEMBLY

2 1742021H 1 CONTROL, Bail

3 723154 1 BOOT, Clutch Spring

4 722366 1 CABLE, Upper Control

5 723259 1 BRACKET, Control Adjust

6 723261 1 CABLE, Lower Control

7 723263 1 SPRING

8 722326 2 Bolt, "U"

9 723239 2 WASHER

10 1740436 2 KNOB, "T"

11 1741982H 1 HANDLE, Lower

12 725429 20 NUT

13 725330 18 WASHER

14 723280 6 SCREW, 1/4 - 20 x 1-1/4

15 1733377A 1 BRACKET & CUP ASMY-CHUTE -BLACK

16 1740344 1 BOLT, Hex-Head, 1/4-20 X 1.50

17 1740345 1 NUT, Hex-Head, Nylock, 1/4-20

Body Covering Group

TP 400-5420-IR-SX-N 5HP 22" SINGLE STAGE SNOW THROWER

(2009)

Manual No. 7006480

Body Covering Group

Footnotes:

TP 400-5420-IR-SX-N

Manual No. 70064805HP 22" SINGLE STAGE SNOW THROWER

(2009) 7

Part No Descri

tionItem Qt

Note

1 1740006 1 PANEL, Control

2 723280 4 SCREW, 1/4 - 20 x 1-1/4

3 725330 4 WASHER

4 722398 1 NUT, 1/4 - 20

6 722906 1 NUT, 5/8 - 32

7 691959 1 KEYS & RING, Starter

8 394281S 1 BULB, Fuel Primer

9 722327 1 COVER, Access

10 727479 1 NUT, Keps 1/4 - 20

11 723672 1 HOSE, Primer, 9.5"

12 724504 1 SWITCH, Ignition

13 1741982H 1 HANDLE, Lower

14 1740053 4 SCREW, 1/4 - 14 x 3/4

15 724571 14 NUT, 1/4 - 10

16 1740004 1 COVER, Bottom

17 1740005 1 COVER, Belt

18 1740051 4 SCREW, 10 - 24 x 1/2

19 1740052 4 NUT, Hex Center Lock, 10 - 24

20 1740056 2 LOCKNUT, Hex 1/4 - 20

21 1740425 2 SCREW, 1/4 - 20 x 9/10

22 1740351 1 COVER, Top

23 1740007 1 COVER, Auger Top

24 727970 1 WASHER

25 1740385 1 COVER, Oil Access

26 722347 1 Gasket, Chute Ring

27 720384 6 NUT, Push Pal

28 729475 1 CLIP, Cable

29 1740426 2 SCREW, 10-24 x .72

30 1740427 2 SCREW, 10-24 x .95

31 1740071 1 COVER, R.H. Auger Housing

32 1740407 4 J-NUT, 1/4-10

33 729580 1 GROMMET, Rope

34 729667 1 WASHER, Rope Grommet

35 721923 4 SCREW, 10-24 X 1/2"

36 723243 4 NUT, Hex, Center-lock, 10-24

Auger and Housing Group

TP 400-5420-IR-SX-N 5HP 22" SINGLE STAGE SNOW THROWER

(2009)

Manual No. 7006480

Auger and Housing Group

Footnotes:

TP 400-5420-IR-SX-N

Manual No. 70064805HP 22" SINGLE STAGE SNOW THROWER

(2009) 9

Part No Descri

tionItem Qt

Note

1 725304 2 SCREW, 1/4 - 20 x 1

2 725429 2 NUT, Hex, 1/4 - 20

3 723010 2 SCREW, 1/4 - 20 x 3/4

4 725330 4 WASHER, Flat

5 1736375 1 HOUSING ASSEMBLY, Auger

6 728095 2 SCREW, 1/4 - 20 x 5/8

8 724638 1 BEARING, Retainer

9 727286 1 Bearing

10 724570 1 SLEEVE, Spacer

11 723659 1 PLATE, Bearing Retainer

12 723622 1 PULLEY, Auger Drive V6

13 724547 1 BEARING, Flange

14 1735771 1 AUGER HOUSING Incl. Ref. Nos. 15, 16, 17, 18,

19, 20, & 21

15 1735606 1 BLADE, Auger, Black

16 1735609 1 BRACKET, Auger, Center

17 1920397 12 NUT, Nylock

18 1919438 1 NUT, Hex-Lock, ESNA Light, 5/16-18, NC3B, Black

19 1735610 1 SHAFT, Sub

20 5025299X8 4 BOLT, 1/4-20 X 1"

21 1921221 1 CAPSCREW, Hex-Head, 5/16-18 x 1-1/2, G5 Black

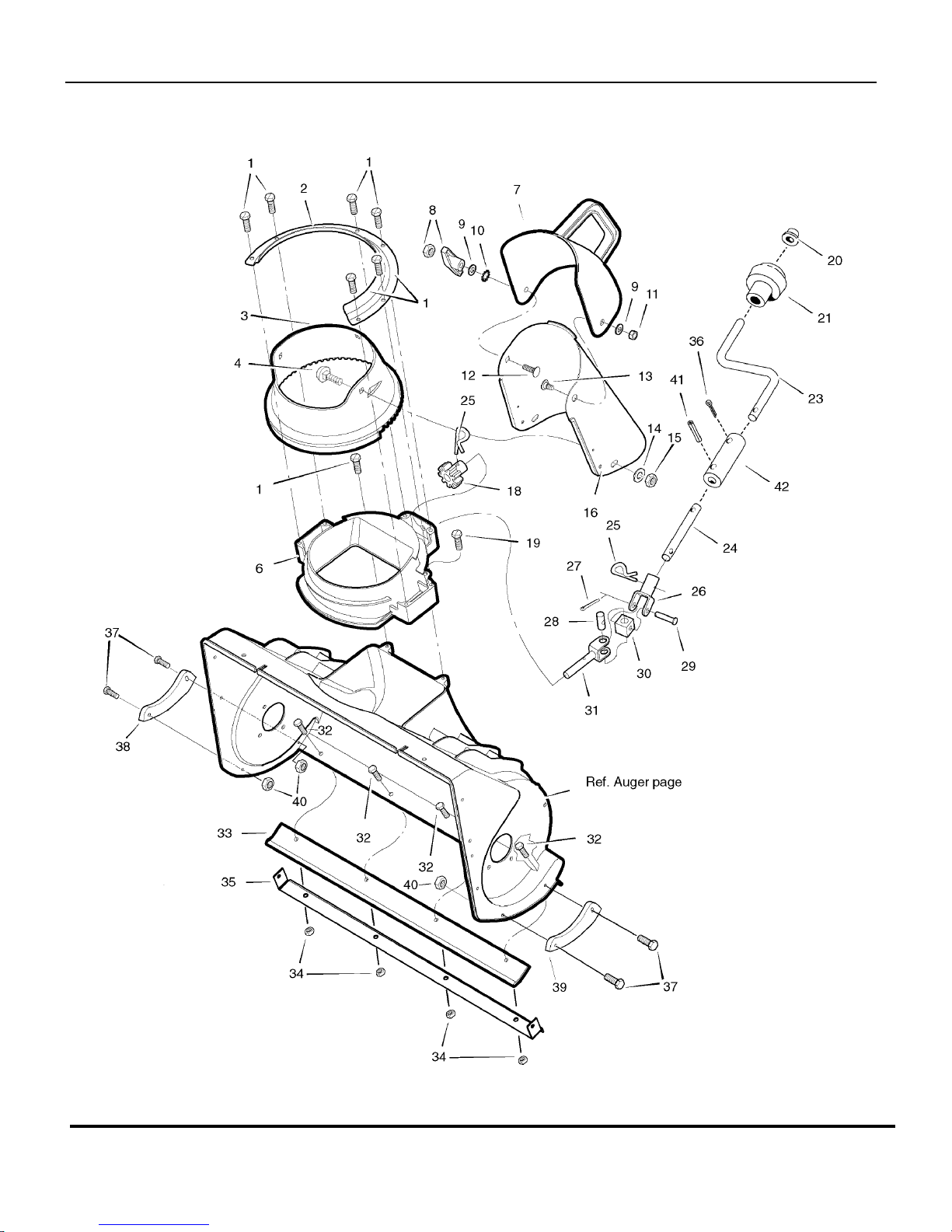

Chute System Group

TP 400-5420-IR-SX-N 5HP 22" SINGLE STAGE SNOW THROWER

(2009)

Manual No. 7006480
