PL © 2021 SMUKEE. Wszelkie prawa zastrzeżone. Bateria kuchenna z wężem
4
4. Montaż
Montaż baterii oraz ewentualne przygotowanie podłączenia wody powinna wykonać
osoba wykwalifikowana. Instalacja wodna powinna być wykonana zgodnie
z obowiązującymi przepisami.
Przed przystąpieniem do instalacji baterii powinno się przepłukać (przez 1-2 minuty)
wyprowadzenie wody, do którego zostanie podłączona, ponieważ pozwoli to na usunięcie
zanieczyszczeń, które mogłyby ją uszkodzić. Należy pamiętać, żeby wyprowadzenie
ciepłej wody znajdowało się z lewej strony. Miejsce montażu baterii powinno znajdować
się jak najbliżej źródła zasilania instalacji wodnej, natomiast możliwie jak najdalej od
instalacji elektrycznej i gazowej.

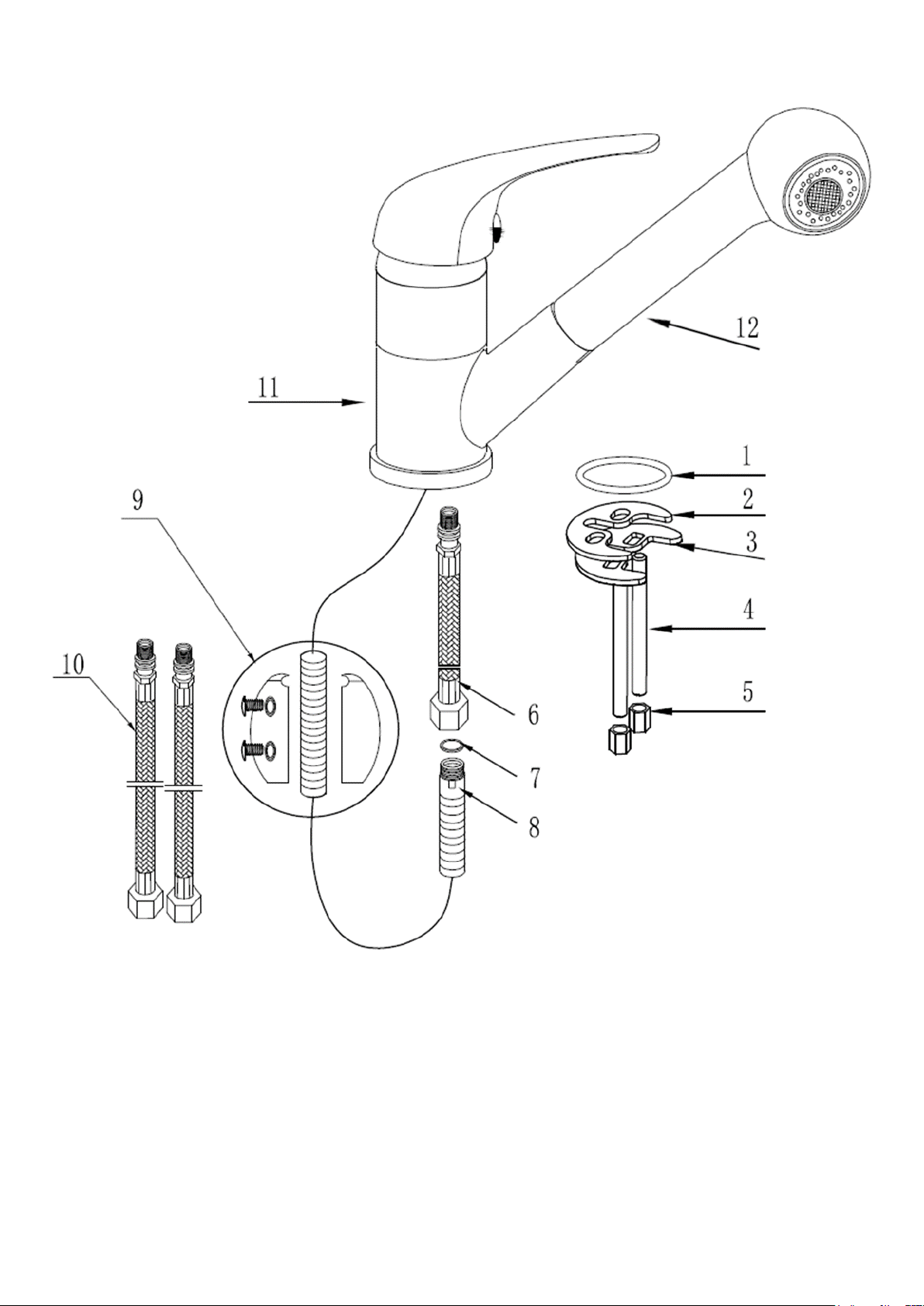

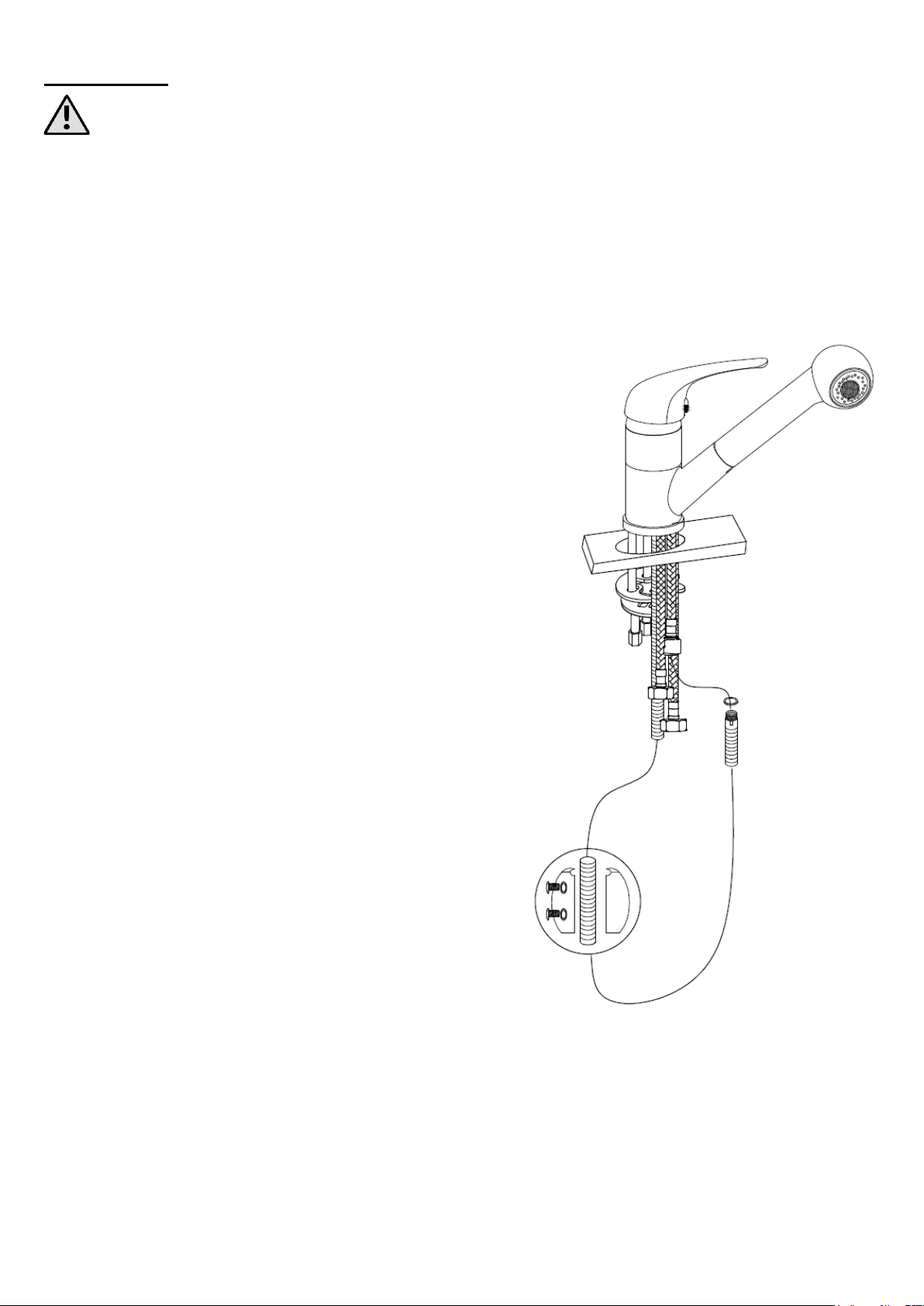

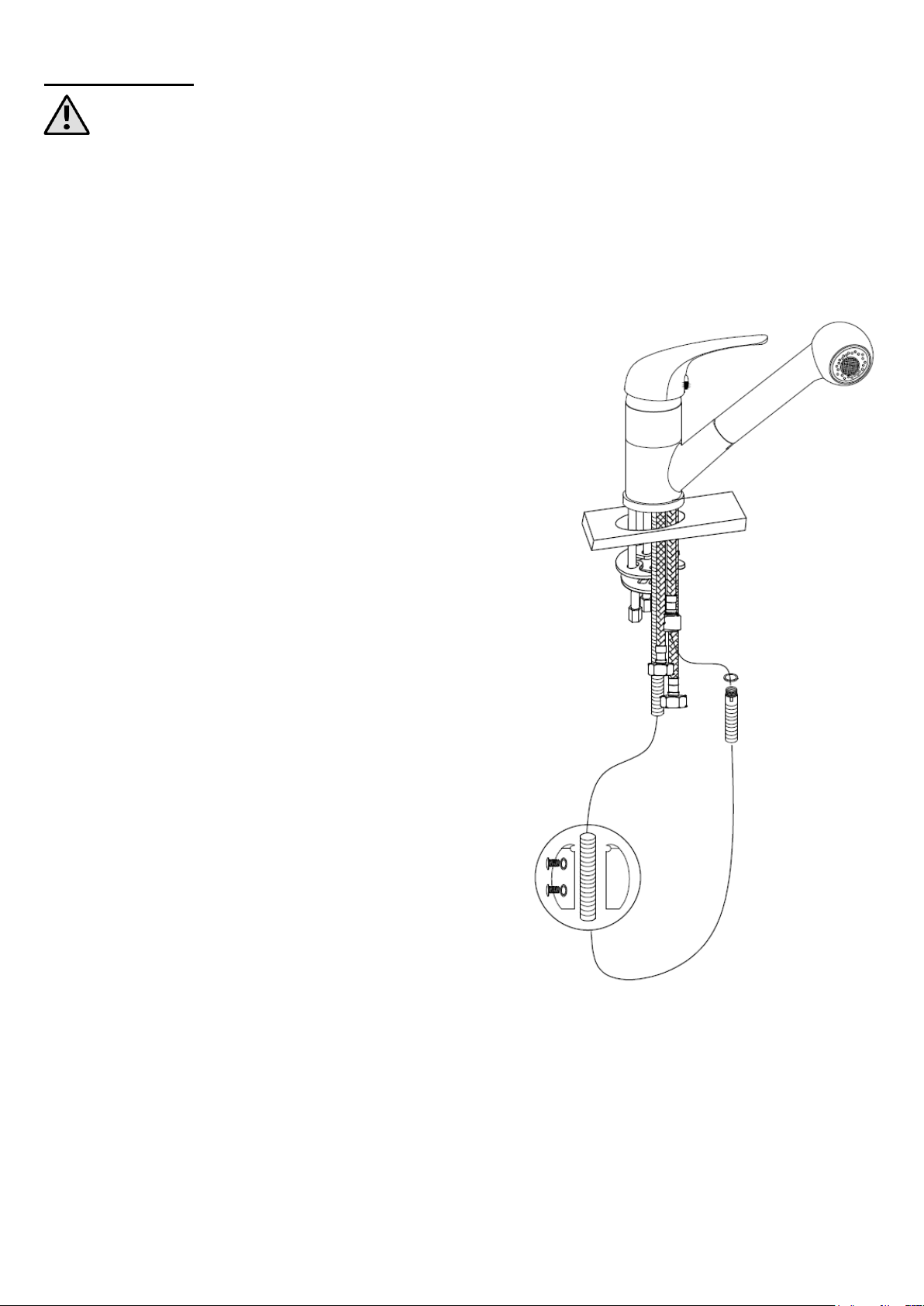

Montaż należy rozpocząć od zamocowania
wężyków zasilających (10), wężyka mocującego
(6) oraz śrub mocujących (4) w korpusie
baterii (11). Wężyk zasilający ciepłej wody wkręć
w lewy gwint u spodu korpusu, wężyk zimnej wody
wkręć w prawy gwint, a wężyk mocujący
w środkowy. Następnie śruby mocujące
(pozbawione nakrętek) wkręć w gwinty
przeznaczone dla nich –każda na jednym ze
swoich końców ma wgłębienie o kształcie krzyża,
które pozwala na wkręcenie ich wkrętakiem
z grotem typu Philips (nie jest częścią zestawu).
Połącz wylewkę baterii (12) z wężem wylewki (8)
(nie zapominając o uszczelce), po czym
przeprowadź wąż przez korpus baterii.
W podstawie baterii umieść uszczelkę O-ring (1).
Przeprowadź wszystkie przewody przez otwór
w zlewozmywaku lub blacie przygotowanym pod
montaż baterii, a następnie osadź w nim korpus
baterii. Upewnij się, że uszczelka O-ring dobrze
przylega na miejscu i nie została przyciśnięta przez
podstawę baterii. W dalszej kolejności od spodniej
strony zlewozmywaka lub blatu załóż uszczelkę
półksiężycową (2), na nią podkładkę
półksiężycową (3). Zwróć uwagę, żeby
prawidłowo założyć uszczelkęwraz z podkładką.
Następnie korzystając z nakrętek śrub
mocujących przykręć uszczelkę z podkładką
stabilnie do zlewozmywaka lub blatu przy pomocy
klucza 8 mm (nie jest częścią zestawu).
Obciążnik węża wylewki (9) zamontuj w odległości ok. 50 cm od podstawy baterii przy
całkowitym schowaniu węża wylewki –odkręć śruby obciążnika przy pomocy wkrętaka
z grotem typu Philips (nie jest częścią zestawu), połówki obciążnika przyłóż w wybranym
miejscu węża wylewki, a następnie skręć ponownie obciążnik śrubami. Wąż wylewki
połącz z wężykiem mocującym. Wężyki zasilające połącz z odpowiadającymi im
wyprowadzeniami wody. Przy czym po montażu nie powinny być one naprężone.
