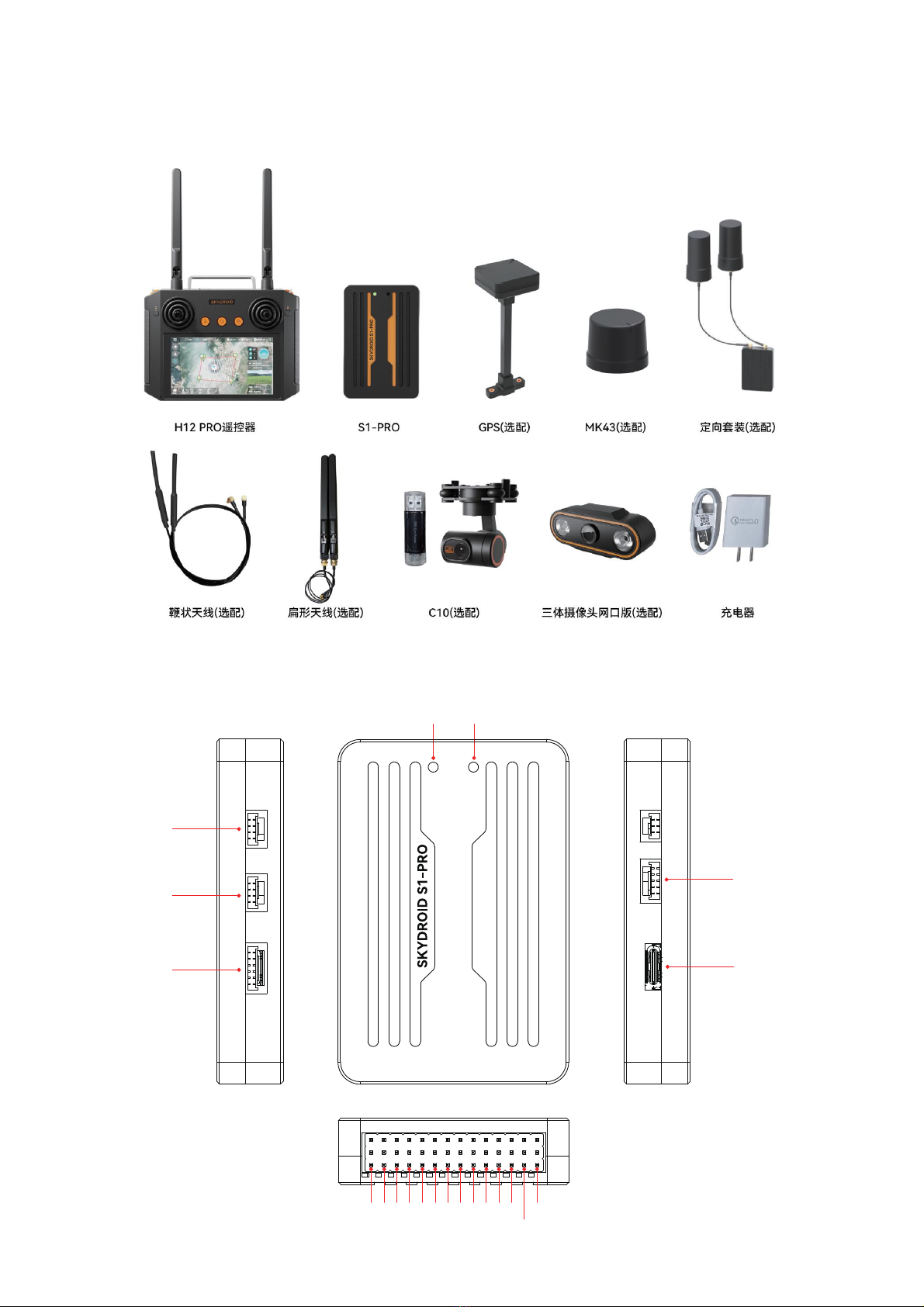

1、S1-PRO概览

1.1、部件

1.2、端口和技术参数

1.3、使用建议

2、遥控器概览

2.1、遥控器（美国手模式）

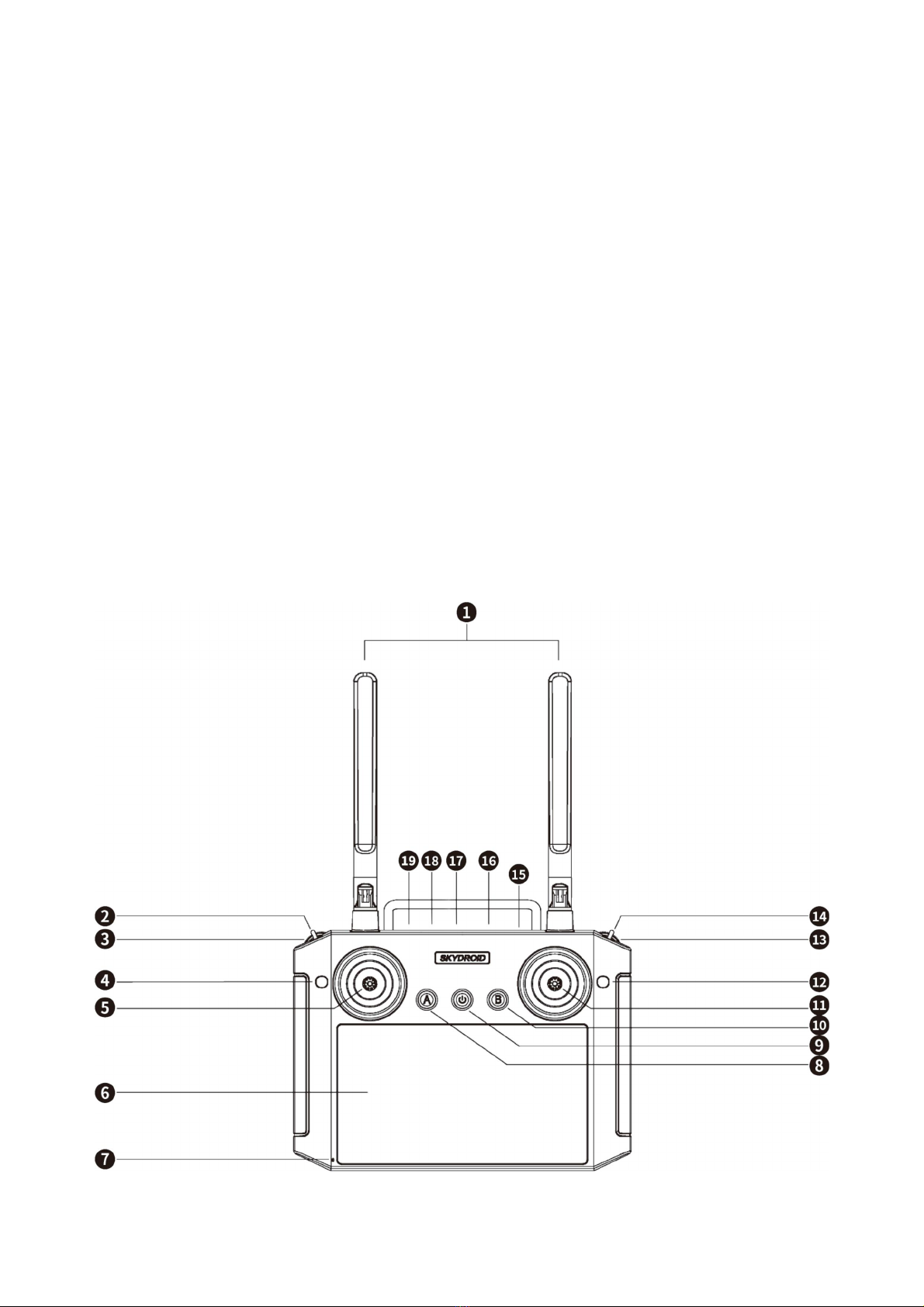

2.2、遥控器功能概述

2.3、遥控器充电

2.4、遥控器天线角度

3、Skydroid Fly APP

3.1、地面站调试软件Skydroid Fly安装

3.2、APP主界面

4、第一次接触准备

4.1、机架类型选择

4.2、飞控监测

4.3、RTK天线设置

4.4、水平校准

4.5、罗盘校准

4.6、电调校准

4.7、电机测试

4.8、基础设置

4.8.1、姿态设置

4.8.2、导航设置

4.8.3、速度设置

4.8.4、电量设置

4.9、其他设置

4.10、辅助设置

4.11、飞行模式介绍

4.12、激光避障模块的使用

5、失控保护

6、硬件安装

6.1、在飞行器上安装S1-PRO

6.2、将飞控与你的多轴连接起来

6.2.1、电机顺序转向选择

6.2.2、顺时针和逆时针桨的识别

6.2.3、配件连接

6.2.4、网口摄像头的安装

6.3、基础飞行

6.4、地理围栏

7、日志下载与查看

8、常见问题解答

免责免除

建议

.......................................................................................................................................................

......................................................................................................................................

.............................................................................................................................................

...........................................................................................................................

......................................................................................................................................

........................................................................................................................................

....................................................................................................................

...........................................................................................................................

..................................................................................................................................

..........................................................................................................................

............................................................................................................................

..............................................................................................

.................................................................................................................................

................................................................................................................................

............................................................................................................................

.....................................................................................................................................

...............................................................................................................................

......................................................................................................................................

.........................................................................................................................

....................................................................................................................................

..................................................................................................................................

............................................................................................................................

................................................................................................................

............................................................................................................................................

.............................................................................................................

........................................................................................................

.................................................................................................................

......................................................................................................

...............................................................................................................................

...............................................................................................................

.....................................................................................................................................

................................................................................................................................

....................................................................................................................................

1、S1-PRO概览

1.1、部件

1.2、端口和技术参数

网口摄像头

CAN

GPS

状态灯对频按钮

供电口

USB

PWM 12 3 4 5 6 7 8 9 10 11 12

Sbus输出

UART

主处理器

陀螺仪

电子罗盘

气压计

接口

鞭状天线

PWM输出

接收机

接收机天线增益

接收机射频功率

GPS

RC OUT SBUS

GPS UART串口

POWER电源口

网口

CAN接口

3-8轴

POWER输入电压

USB电压

Servo电压

工作温度

大小

重量

技术参数

S1-PRO航电系统

硬件参数

支持机型

工作环境及物理参数

重量与大小

STM32F407

BMI088

IST8310

LPS22HB

GH1.25

默认30cm、40cm、50cm可选

12 OneShot/PWM输出（可配置）

内置R12 PRO接收机

4dBm

17.5dBm

M10

2s-18s

5V±0.3V

-40~80℃

68*47*13mm

62g

主处理器

陀螺仪

电子罗盘

气压计

接口

鞭状天线

PWM输出

接收机

接收机天线增益

接收机射频功率

GPS

RC OUT SBUS

GPS UART串口

POWER电源口

网口

CAN接口

3-8轴

POWER输入电压

USB电压

Servo电压

工作温度

大小

重量

技术参数

S1-PRO航电系统

硬件参数

支持机型

工作环境及物理参数

重量与大小

STM32F407

BMI088

IST8310

LPS22HB

GH1.25

默认30cm、40cm、50cm可选

12 OneShot/PWM输出（可配置）

内置R12 PRO接收机

4dBm

17.5dBm

M10

2s-18s

5V±0.3V

-40~80℃

68*47*13mm

62g

产品名称

输入电源

工作电流

工作环境温度

重量

外形尺寸（长宽高）

俯仰角度

指向轴角度

横滚轴角度

像素

镜头规格

输出方式

图传分辨率

视频录像存储分辨率

视频存储格式

照片存储分辨率

照片存储格式

一键回中

一键向下

一键仰头

支持存储卡类型

支持文件系统

C10

7.2V~72V直流

210mA

-10℃~+60℃

61g

51mm*43.3mm*61.7mm

-90°~+10°

-90°~+90°

45°

有效像素：400W

1/2.7 sensor EFL=2.4mm

RTSP码流H265，兼容H264

1080P

JPEG

吊装模式（出厂默认）

倒装模式(可自行设置）

支持

FAT32

C10参数

工作模式

H264

(可使用PotPlayer播放器或者其他支持H264格式的播放器播放）

目前只支持标配的闪迪16G内存卡与

金士顿64G Class 10规格的Micro SD卡

2、遥控器概览

对于初次使用 S1-PRO 飞控的用户来说，建议分步骤完成飞控的入门使用：

1、首先安装地面站控制软件，熟悉地面站界面的各个菜单功能；

2、组装飞机，完成动力套的装配；

3、遥控器连接飞控完成罗盘校准和电机校准；

4、检查各类参数设定；

5、第一次解锁起飞；

6、飞控各类高阶应用，辅助通道设置。

1.3、使用建议

2.1、遥控器（美国手模式）

遥控器使用Type-C USB数据线充电，在编号为17的位置。

遥控器充电时间约为2-4小时，充电时遥控器开机图标闪烁，充满后图标熄灭。充满电后使用时

长为5-8小时左右。

2.2、遥控器功能概述

2.3、遥控器充电

2.4G 4dBm天线

拨动三段开关/飞行模式

波轮G（暂无功能）

按键C（暂无功能）

左摇杆X1、Y1

显示屏

喊话MIC

按键A（暂无功能）

开关机按键

按键B（暂无功能）

右摇杆X2、Y2

按键D（暂无功能）

波轮H（暂无功能）

拨动三段开关（暂无功能）

防尘塞

SIM卡接插口

Type-C充电口

4pin网口

PPM输出/串口线接口

序号注解注解

序号

飞行模式控制

序号功能键功能描述

油门/转向控制杆

（美国手模式）

- 控制杆向上推、飞行器上升

- 控制杆往下拉、飞行器下降

- 控制杆往左打、飞行器往左边旋转

- 控制杆向上推、飞行器前进

- 控制杆往下拉、飞行器后退

- 控制杆往左打、飞行器往左边侧飞

- 定高模式

- GPS模式

- 返航模式

前进后退/侧飞控制杆

（美国手模式）

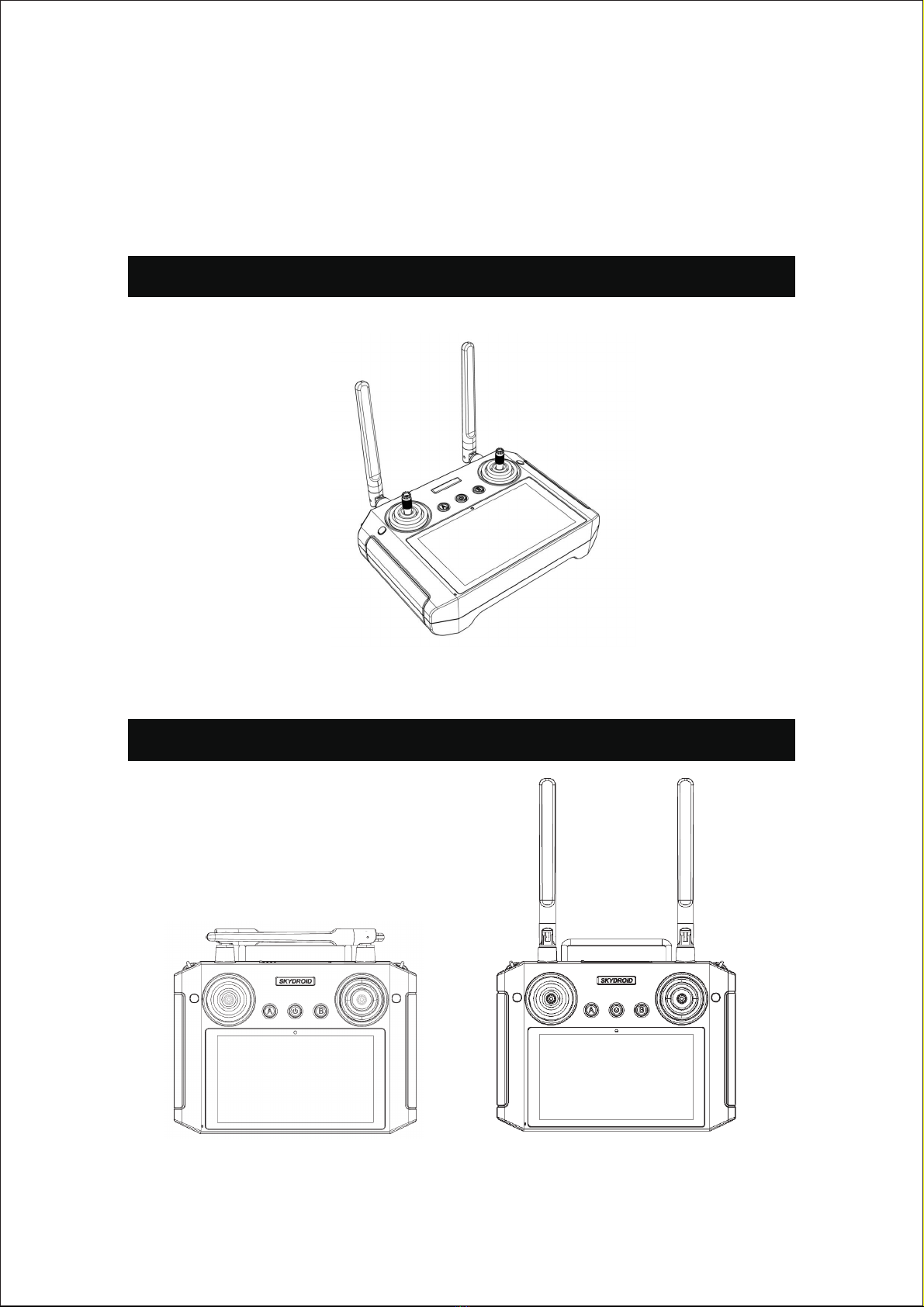

(1)调整遥控器天线角度，尽量正对飞行器飞行方向；

(2)天线相互不要形成遮挡，交叉。

2.4、遥控器天线角度

正确操作

错误操作

天线展开并垂直向上

天线不能交叉天线不能与遥控器平行

3.1、需要下载Skydroid Fly APP，请扫描二维码或登录www.skydroid.xin下载。

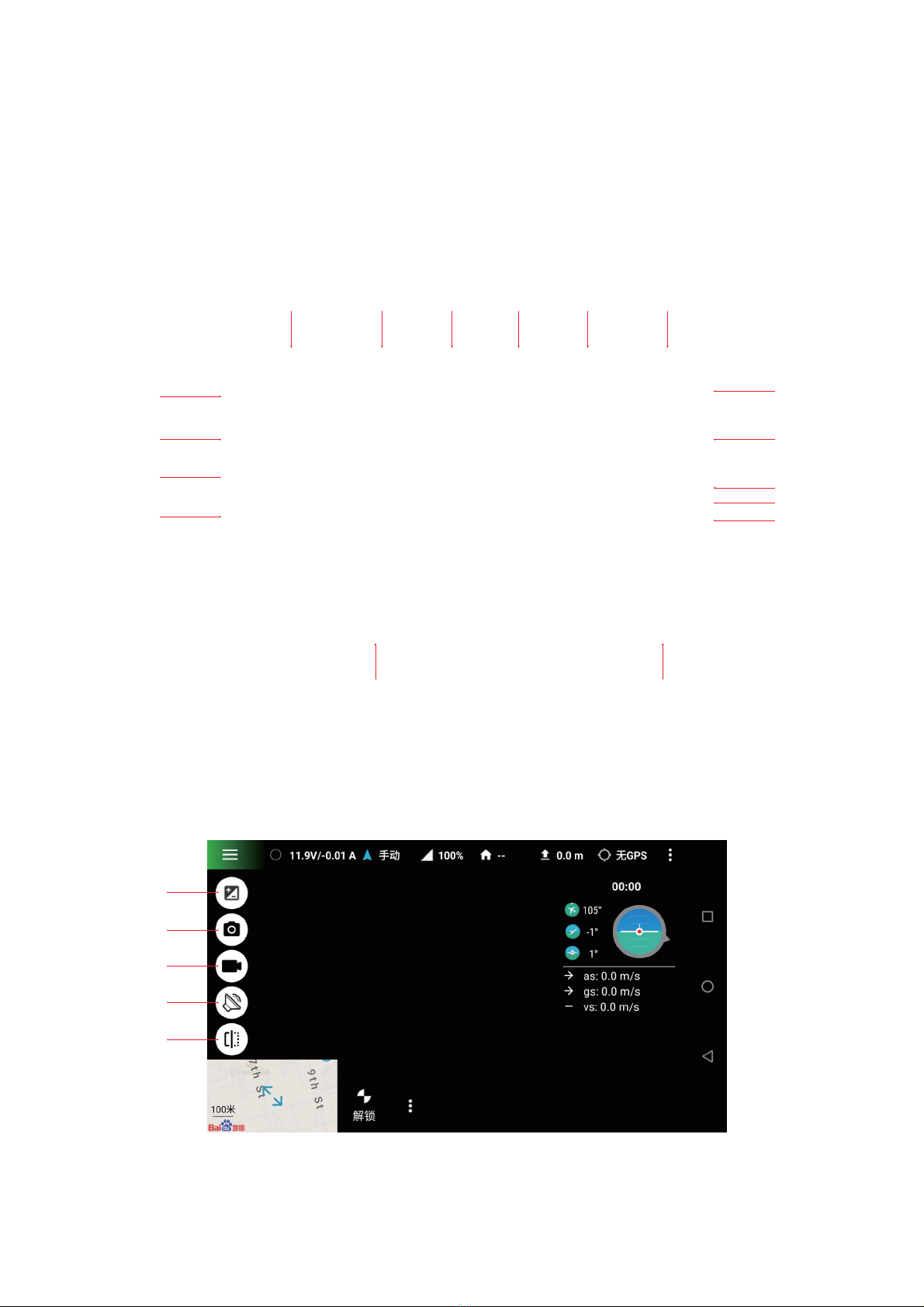

3.2、APP主页面：

3、Skydroid Fly APP

参数设置

拍照

录像

喊话

隐藏侧边栏

电量显示

图像显示窗口一键解锁

人的位置飞行时间

姿态

空速

地速

爬升下降

速度

飞机的位置

轨迹克隆

隐藏侧边栏

飞行模式信号强度离家距离飞行高度 GPS卫星个数

空速
