700K UT-3

電控參數說明書 UT-3

ELECTRONIC CONTROL PARAMETER MANUAL

前言

Foreword

歡迎使用本公司產品，制衣行的正確投資選擇！

Welcome to use our products, it is the right investment choices in garment industry!

本說明書為本公司新研發的“W500 自動剪線”產品做對照參考手冊，請認真閱讀此手冊以便更好的

運用本公司產品！

The User manual is for our newly developed “ W500 Auto-Trimmer servo Motor system " products Reference Manual, Please

read this manual carefully, hope it can give you useful help

閱讀本說明前以下要求說明請注意：

Before reading the manual, Please note the following requirements:

1：用戶使用作業前必須可靠接地，保證人身安全！

The user must be grounded before operations to ensure safety

2：非專業人士請勿拆卸控制箱

non-professionals do not disassemble the control box

3：控制箱與電機遠離強磁高輻射環境

The control box and motor away from the magnetic high radiation environment

4：不要在過熱環境中作業

Do not work in hot environments

5：不要在過於潮濕環境中作業

Do not work in humid environments too

6：使用者保證供電電壓的穩定（210V~240V）

Users to ensure stable supply voltage (210V ~ 240V)

安全叮囑：

Safety requirement

1：電機接通時請不要把腳放在腳踏板上

Do not put your feet on the pedals when the motor is switched on

2：本產品請專業人士安裝調試

Let professionals to install and debug this product

3：嚴禁在通電時打開控制箱與電機端蓋

Do not open the control box and the motor cover when energized

4：換針，穿線或更換底線時請關閉電源

Please turn off the power when changing the needle, threading or replacing the bottom line

5：安裝，拆卸維修時請關閉電源

During installation and removal service, please turn off the power

6：翻抬縫紉機時請關閉電源

Please turn off the power when turn lift sewing machine

保修策略：

Warranty Policy

1：本產品自購買起免費保修 2年，終身維護。保修期內除人為損壞外出現任何品質問題可免

費修

Since from the purchase of this product, the free 2-year warranty, Lifetime Maintenance. during the

warranty period ,Any quality problems the product will be free repaired, Except artificial damage.

2：未經本公司同意自行拆卸，改裝造成損壞將不給於保修.

without our consent disassemble or modify, the damaged will not give in warranty

3：但凡出現無法解決的問題可以聯繫本公司

Whenever find the problem can not be solved, you can contact the company

Contents

電控介紹

Servo System Introduction

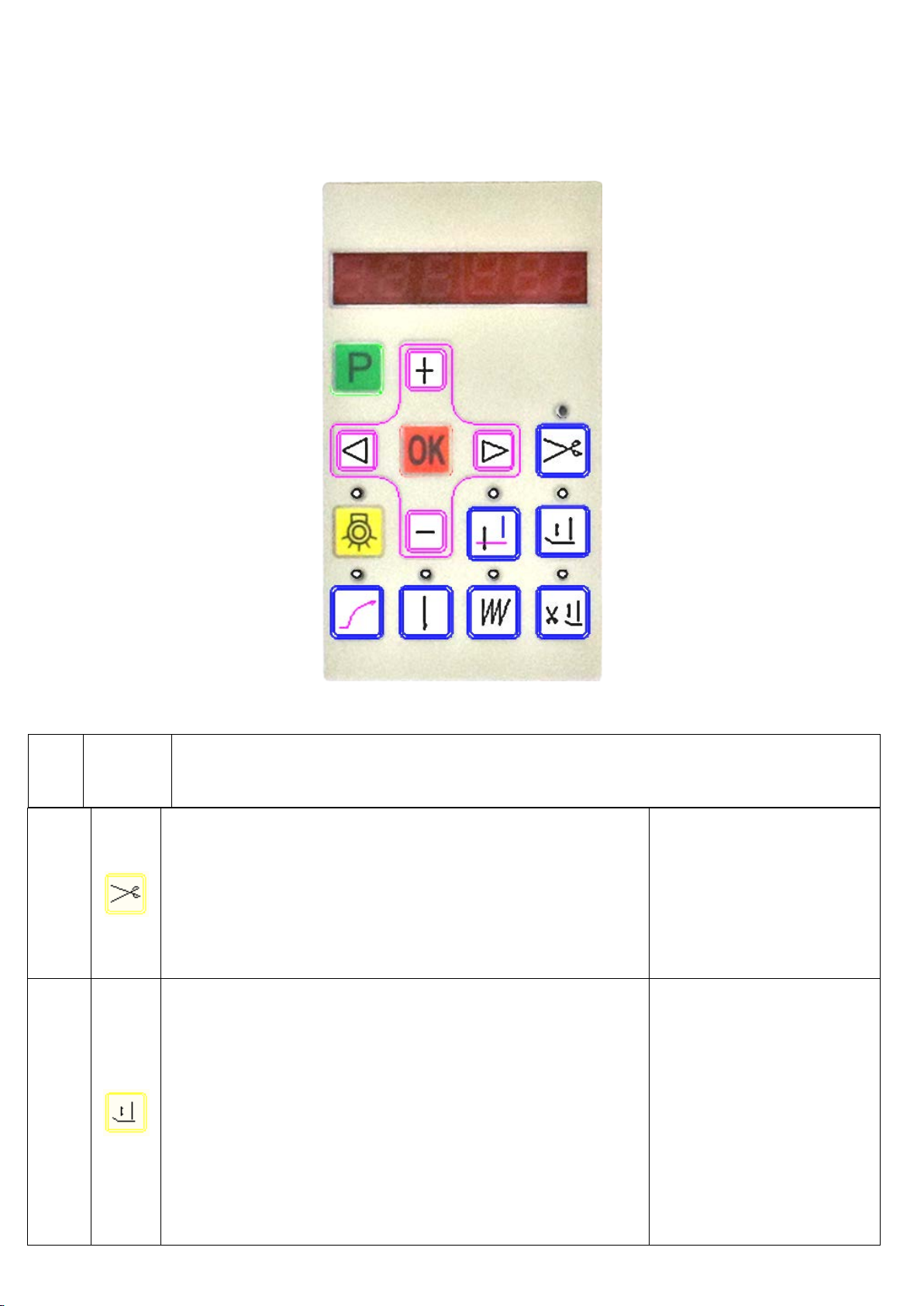

1：顯示幕常用操作介紹

Introduction of display screen common Operation

2：如何進入參數與如何修改參數

How to enter parameters and how to modify the parameters

3：指令引數說明表

Operating Parameter Description Table

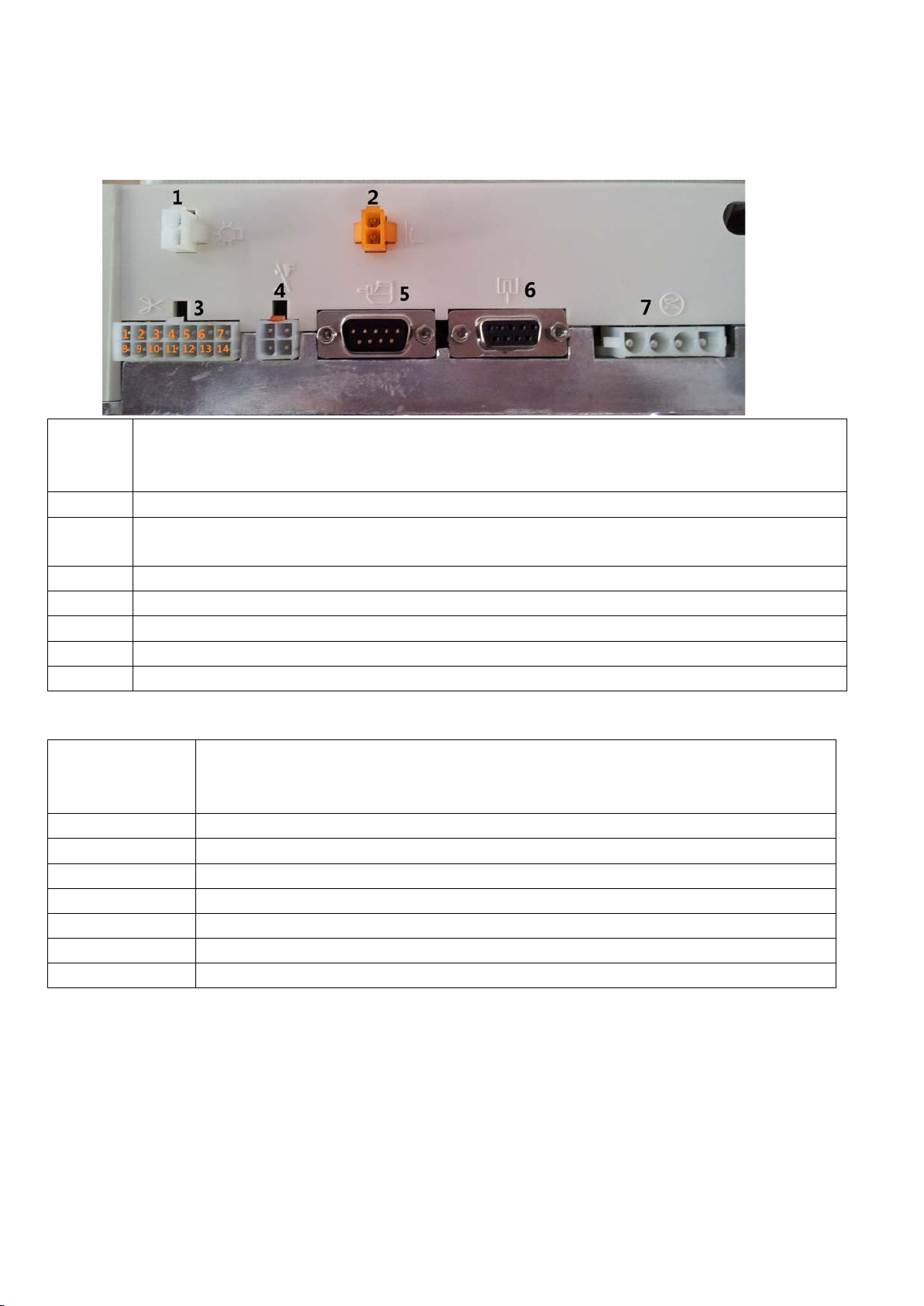

4：控制箱埠說明

The control box Port Description

5：錯誤代碼解析

Error code analysis

6：裝箱單

Packing List

1：顯示幕常用操作介紹

Introduction of display screen common Operation

剪刀功能開啟和關閉鍵

功能開啟時按鍵上方的 LED 將亮起，

功能關閉時按鍵上方的 LED 將熄滅。

Auto-trimmer function On or Off

長按進入剪刀功能模

組

Long press

enter into

Auto-trimmer Functional

modules

中途抬壓腳與半後踏抬壓腳功能鍵，相應的功能將

視覺化

（螢幕顯示 01：表示半後踏抬壓腳功能開啟）

（螢幕顯示 11：表示中途和半後踏都開啟）

（螢幕顯示 10：表示中途抬壓腳功能開啟）

螢幕顯示 01 與11 時按鍵上方的 LED 會點亮，螢幕顯示 10 與00 時

按鍵上方的 LED 會熄滅。

Auto-foot lifter in midway or after back half-pedal

長按進入壓腳功能模

組

Long press

enter into Auto-foot

lifter Functional modules

序

號

No.1

按鍵圖示

Button

Icons

功能說明

Function Description

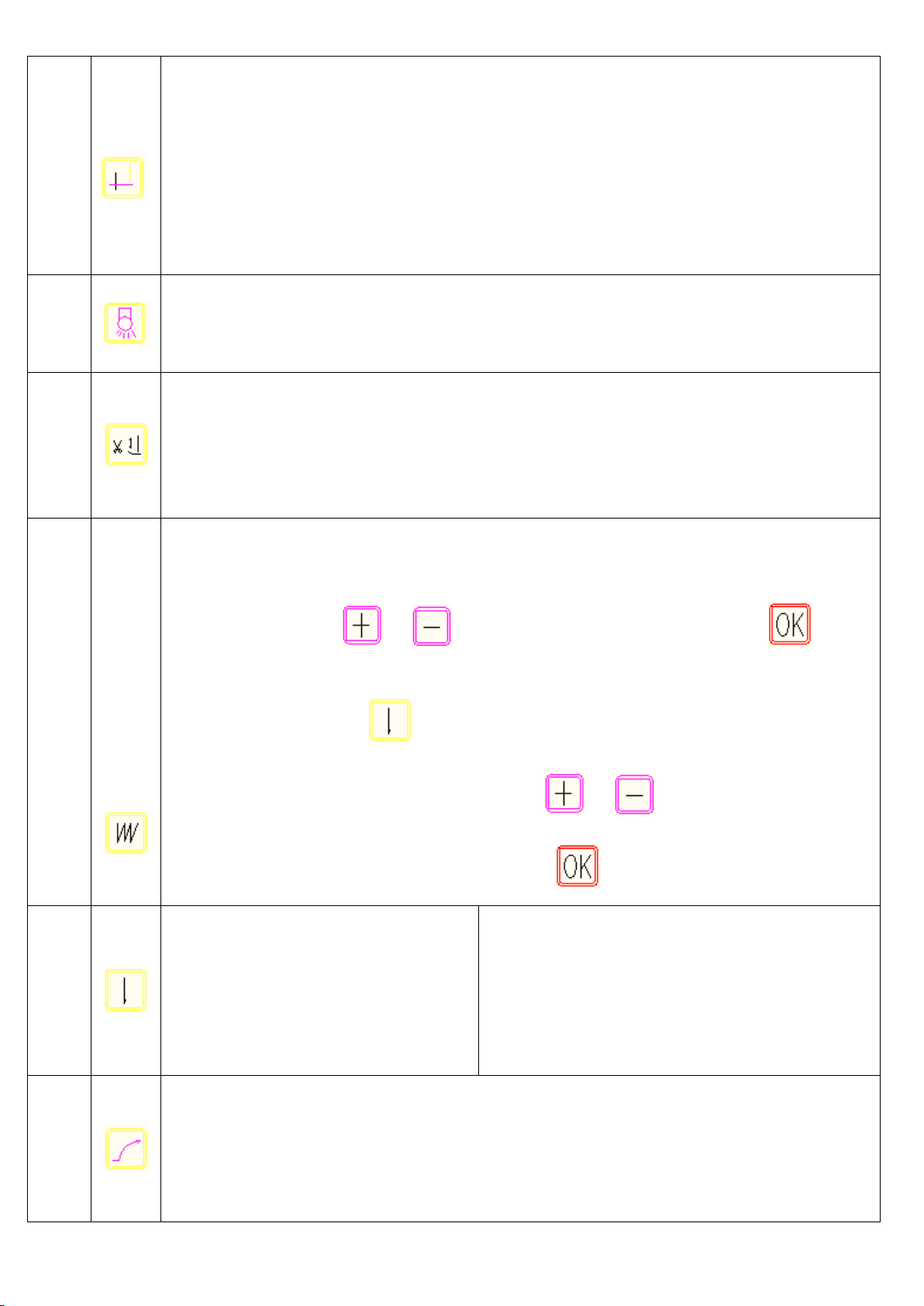

上下停針位切換鍵，相應功能將視覺化

（螢幕顯示 up：表示上停針功能開啟）

（螢幕顯示 dn:表示下停針功能開啟）

（螢幕顯示 no:表示停針功能關閉）

螢幕顯示顯示 up 時按鍵上方的 LED 將亮起，

螢幕顯示 dn 與no 時按鍵上方的 LED 將熄滅。

Up or down needle position

機頭 LED 燈開關鍵

LED On or Off

點動將開啟剪線自動抬壓腳模式（剪線後自動抬起壓腳）

功能開啟時按鍵上方的 LED 將會亮起，

功能關閉時按鍵上方的 LED 將會熄滅。

Touch this open After trimmer auto-foot lifter function

點動開啟多段縫模式

開啟後按鍵上方的 LED 燈將亮起，並且螢幕會出現閃爍的數位，

數位大小將可以用（）（）直接調節大小，調節完畢後必須按（）鍵進

行保存，保存完畢後螢幕將不會閃爍，說明功能已經調節完畢並開啟。當需關閉此功能

時按（）鍵將退出此功能進入自由縫紉模式。

Touch this open Multi-part sewing mode, add （）（）can adjust different parts

number, after change finish touch （） to save and run it.

點動一下將進入自由縫紉模式

當開啟後按鍵上方的 LED 將亮起，此件配

合多段縫功能鍵使用，自由縫與多段縫只

能其中一個起作用（可以看做多段縫關閉

鍵）

Touch it into freedom sewing mode

長按進入掃線器功能模組

Long press into Thread wiper function module

慢啟動功能鍵

功能開啟時按鍵上方的 LED 將亮起，

功能關閉時按鍵上方的 LED 將熄滅。

Slow start function keys

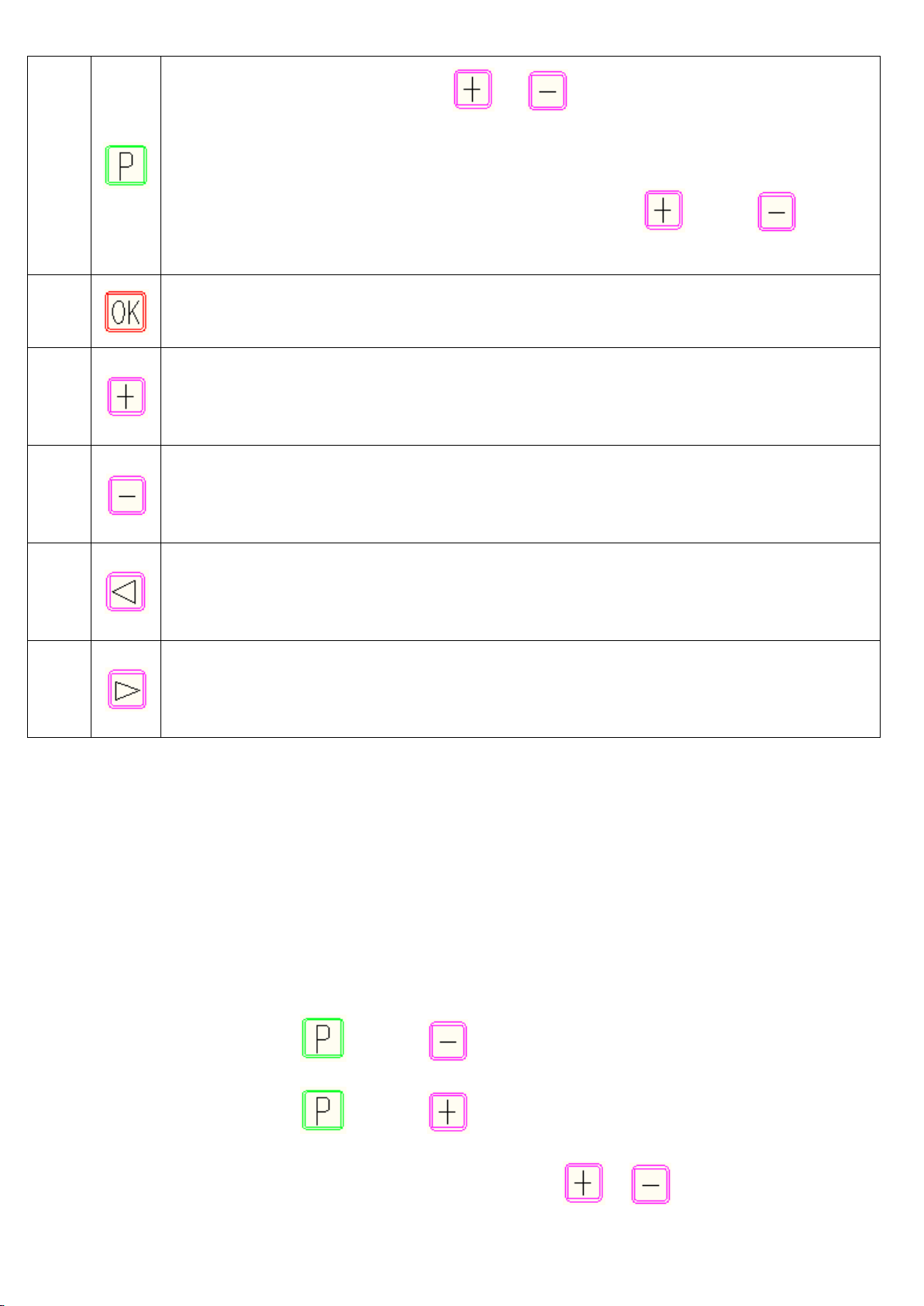

進入參數調整輔助鍵，可與（）（）鍵配合使用，不同配合將進入

不同參數列表

Enter parameter adjustment Secondary key, together with （） or（） using,

different Combination into different Parameter List

參數確定保存鍵

Parameter determines the Save button

“+”鍵（修改參數時加）

“+”button (modify the parameters plus )

“-”鍵（修改參數時減）

“-”button (modify the parameters minus )

向左鍵（在參數列表中用來返回上一頁面用）

In the parameter list to return to the previous page

向右鍵（在參數列表中進入參數調整用）

In the parameter list to enter the parameter for adjustment

2：如何進入參數與如何修改參數

How to enter parameters and how to modify the parameters

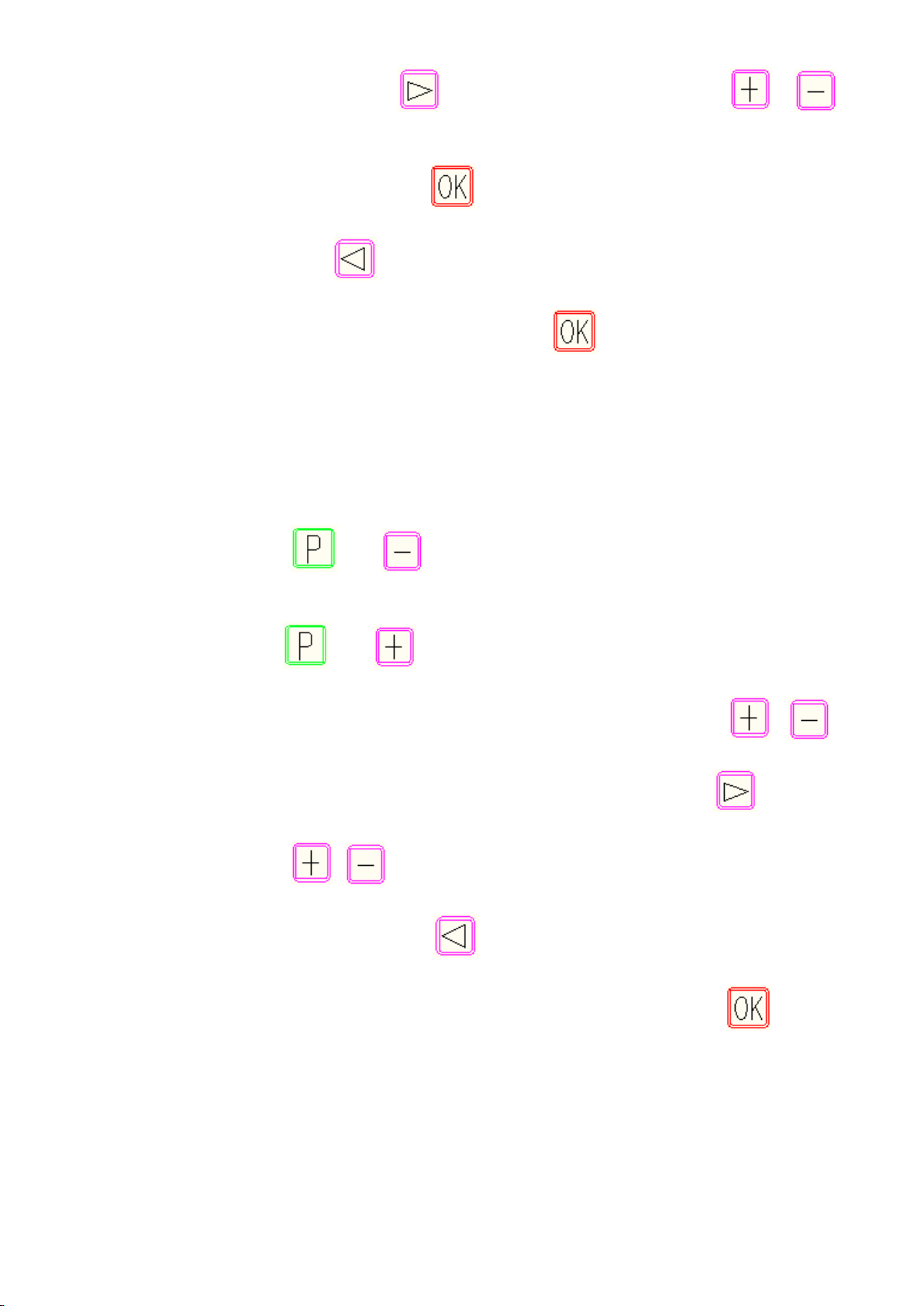

系統參數進入解析：

按住（）鍵加上（）鍵將進入“系統參數”清單（需要密碼進入調整）。

按住（）鍵加上（）鍵將進入“用戶參數”清單（無須密碼）

進入後可看見系統參數編號，此時可以用（）（）鍵，切換參數編號，在需

要修改的編號前按（）鍵，將進入當前參數進行調整，可按（）（）鍵

對當前參數進行加減操作。

修改完畢參數後需要按（）鍵保存參數並退出系統參數調

節。或按（）鍵退回上一個頁面進行其他參數修改。操

做方法和上面一樣。操作完畢後必須按（）鍵進行保存

否則修改的參數將會是無效。

注：以上是進入方法，具體參數號代表的參數意思詳情如下：

System parameters entering analysis:

Together touch and enter into “System parameters” list ( need password to

enter the adjustment).

Together touch and enter into “User parameters” list ( No need password).

After entering the system parameters number can be seen, hen you can use ( ) ( ) key

to switch the parameter number, when you find the need modify number, then touch （）key to enter

the current parameters, touch ( )( ) to adjust it. After finish modification then touch () to save the

save the modification and exit. Or you can touch ( ) to return back up page system parameters number

to modify. Method of operation is the same with up. After change finish, should be touch ( ) to save the

modification, otherwise Otherwise modify the parameters will be invalid.

Note: the up entry method, specific parameters No. on behalf of the parameters meaning as follows:

3：指令引數說明表

Operating Parameter Description Table

W500 系統參數清單：W500 System parameter list

菜單號

System parameter

list

功能說明

Function Description

功能參數預設值

Function parameter

default values

功能參數範圍

Function

parameter

ranges

參數說明

Parameter Description

最大縫紉速度

MAX Sewing speed

4500

200 ~ 6500

轉/ 分鐘

Round / Minute

起縫速度

Start sewing speed

250

150 ~ 800

轉/ 分鐘

Round / Minute

踏板加速曲線

Pedal acceleration curve

100

10 —100 %

P11

慢啟動選擇

Slow Start Selection

0 — 1

0：禁用 1：啟用

0: Disable 1: Enabled

P12

慢啟動針數

Slow start Stitch number

1 — 30

針數

Stitch number

P13

慢啟動速度

Slow start speed

350

200 — 800

轉/ 分鐘

Round / Minute

P22

電機驅動方向

Motor drive orientation

0 — 1

0：逆時針 1：順時針

0: Counterclockwise

1: Clockwise

P23

顯示當前速度

Displays the current speed

顯示當前的電機轉速

Displays the current motor

speed

P24

顯示調速器電壓

Display governor voltage

顯示調速器輸出電壓

Display governor output

voltage

P25

自動磨合運行

Automatic run-run

0 — 1

0：關閉 1：啟動

0：OFF 1: ON

P34

上停針角度

The angle of up needle position

P35

下停針角度

The angle of down needle position

180

P36

剪刀動作延時啟動時間

Delay time for Scissors action

0 — 2000

毫秒 Millisecond

P37

剪刀動作時間（全功率+維持功率）

Scissors action time (full power + maintain

power)

110

10 — 2000

毫秒 Millisecond

P38

剪刀動作全功率時間

Full power scissors action time

110

10 — 990

毫秒 Millisecond

P40

剪刀動作維持功率調整

Scissors action to maintain power

adjustment

1 — 100

百分比 Percentage

P41

剪刀動作釋放保護時間

20 — 800

毫秒 Millisecond

Scissors action to release the protect time

P43

剪刀動作重定開關使能

Scissors action reset switch function

0 — 1

0：禁用 1：啟用

0: Disable 1: Enabled

P46

撥線動作延時啟動時間

Wiper action delayed start time

0 — 2000

毫秒 Millisecond

P47

撥線動作時間（全功率+維持功率）

Wiper action time (full power + maintain

power)

10 — 2000

毫秒 Millisecond

P48

撥線動作全功率時間

Wiper action time at full power time

10 — 990

毫秒 Millisecond

P50

撥線動作維持功率調整

Wiper action time at maintain power

1 — 100

百分比 Percentage

P51

撥線動作釋放保護時間

Wiper action to release the protect time

20 — 800

毫秒 Millisecond

P56

壓腳動作延時啟動時間

Foot-lifter action delayed start time

110

0 — 2000

毫秒 Millisecond

P57

壓腳動作時間（全功率+維持功率）

Foot-lifter action time (full power +

maintain power)

260

100 — 2000

毫秒 Millisecond

P58

壓腳動作全功率時間

Foot-lifter action time at full power time

160

10 — 990

毫秒 Millisecond

P60

壓腳動作維持功率調整

Foot-lifter action time at maintain power

1 — 90

百分比 Percentage

P61

壓腳動作釋放保護時間

Foot-lifter action to release the protect

time

100

20 — 800

毫秒 Millisecond

P62

壓腳抬起後自動放下時間

Automatic presser foot lift down time

1 — 120

秒Second

P65

半後踏抬壓腳延時啟動時間

back half-pedal foot lifter delay start time

0 — 2000

毫秒 Millisecond

P70

電機最大電流限制

Motor max electric current

350

50 — 600

P71

最高速度鎖定

Maximum speed lock

4500

200 — 6500

轉/ 分鐘

Round / Minute

P72

系統密碼

System Password

2014

4：控制箱埠說明

The control box Port Description

埠號碼

Port

Number

埠連接的器件名稱

Port device name for the connection

LED 機頭燈插孔， head LED socket

抬壓腳控制埠，連接壓腳電磁鐵或電磁閥（30V）

Presser foot control port, connect the presser foot solenoid or solenoid valve (30V)

14P 多功能埠 14P multifunction port

腳踏板埠，連接調速器 Foot pedals port , connection governor

無

連接電機相位信號線 Connect the motor phase signal line

連接電機 4線驅動線 connection motor No.4 drive line

3號14P 多功能埠 No.3 14p multifunction port

3號多功能埠標號

The 3rd multifunction

port label

功能Function

1，8，11

無

2，9，12

無

3，10

無

4，2

4：保護信號輸入 Protection signal input 2：GND

5：大地 Ground

6，13

無

7，14

7：剪刀輸出 Scissors output 14:30V
