FR
GM600
4 Copyright © 2015 Simu SAS. All rights reserved
ZONE 5*
Risque d’écrasement
entre les bords
secondaires et les
parties xes attenantes
Détection d’obstacle intrinsèque
à la motorisation.
Valider impérativement que
la détection d’obstacle est
conforme à l’annexe A de la
norme EN 12 453).
* Pour les zones 2, 3, 4 et 5, aucune protection n’est requise
si la porte est à commande maintenue ou si la hauteur de la
zone dangereuse est supérieure à 2,5 m par rapport au sol
ou à tout autre niveau d’accès permanent.
2 - DESCRIPTION DU PRODUIT
2.1 Composition - Fig. 1
Rep. Nombre Désignation
1 1 Tête moteur
2 1 Trappe
3 1 Chape linteau
4 1 Chape porte
5 2 Patte de xation plafond
62Patte de xation tête moteur
7 1 Dispositif de débrayage manuel
8 1 Bras de liaison
91Butée n de course
10 4 Vis auto-perceuse TCB-H 4,2x13 zn
11 1 Cordon d’alimentation
12 4 Vis rondelle TH10 M8x12 zn
13 2 Vis TH M8x16 zn
14 6Ecrou HU8
15 2 Axe
16 2 Circlips
17 4 Vis auto-formeuse Ø 4x8
18a 1 Rail monobloc
18b 1 Rail en 2 parties
18b1 1 Manchon
18b2 8 Vis auto-formeuse Ø 4x8
19 2 Télécommande 4 canaux TSA+
20 1 Ampoule 24V 21W type BA15s
21 2 Coussinets de maintien de chaîne

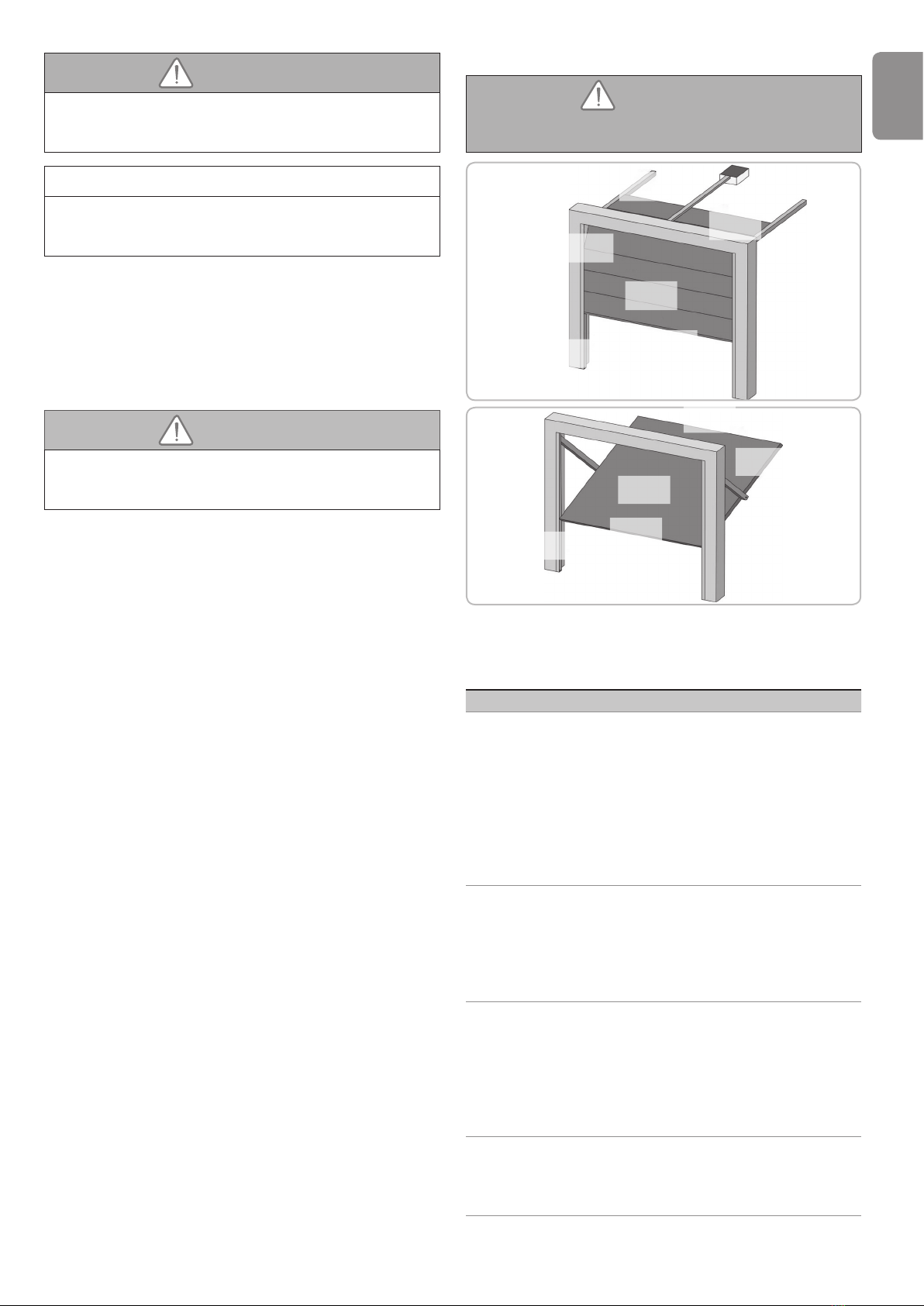

2.2 Domaine d’application - Fig. 2
Cette motorisation est exclusivement destinée à l’équipement d’une porte de
garage pour un usage résidentiel.
Types de portes (Fig.2)
La motorisation GM600 est prévue pour motoriser :
A : porte basculante débordante.
B : porte sectionnelle :
- si le prol supérieur du panneau est particulier, utiliser “la chape de xation
pour porte sectionnelle” réf.: 9009390.
Dimensions portes (Fig. 2)
Les portes de garage jusqu’à 7 m² de surface peuvent être motorisées
Pour les hauteurs maximum de portes, la course du moteur peut-être
optimisée :
- En montant la tête moteur à 90° (Fig. 6- ).
- En xant la chape linteau au plafond avec un retrait par rapport au linteau de
200 mm max. (Fig. 4- )
- En recoupant le bras de liaison.
Nombre de cycles par heure : 20 cycles/heure répartis uniformément dans
l’heure
3 - INSTALLATION
Si la porte de garage est l’unique accès au garage, prévoir un dispositif de
débrayage extérieur (réf. 9015169).
3.1 Hauteur d’installation - Fig. 3
Mesurer la distance “D” entre le point le plus haut de la porte et le plafond.
- Si “D” est comprise entre 35 et 200 mm, xer directement l’ensemble au
plafond.
- Si “D” est supérieure à 200 mm, xer l’ensemble de façon que la hauteur “H”
soit comprise entre 10 et 200 mm.
3.2 Étapes de l’installation - Fig. 4 à 14
Fixation de la chape linteau et de la chape porte (Fig. 4)
Dans le cas d’une installation directement au plafond (plafond collé), la chape
linteau peut être xé au plafond et si nécessaire avec un décalage par rapport
au linteau de 200 mm max. (Fig. 4- ).
Assemblage du rail en 2 parties (Fig. 5)
[1]. [2]. [3]. Déplier les 2 tronçons du rail.
Vérier que la chaîne ou la courroie n’est pas croisée.
[4]. Assembler les 2 tronçons du rail à l’aide du manchon.
[5]. Fixer l’ensemble à l’aide des 8 vis de xations.
[6]. Serrer l’écrou pour tendre la chaîne ou la courroie. Le caouctchouc écrasé
doit mesurer 18 et 20 mm.
Les vis de xation ne doivent pas rentrer dans le rail (ne pas percer).
Dans le cas d’une installation plafond collé, ne pas utiliser les vis de xation
du manchon.
Assemblage du rail à la tête moteur (Fig. 6)
Fixation de l’ensemble au plafond du garage (Fig. 7 à 9)
Fixation à la chape linteau (Fig. 7)
Fixation au plafond
Plafond collé : xation au plafond directement par l’intermédiaire du rail (Fig. 8).
Plafond décollé : xation au niveau de la tête moteur (Fig. 9)
Pour une xation intermédiaire ajustable le long du rail, ou une xation à une
dimension h comprise entre 250 mm et 550 mm, utiliser le kit xation plafond
réf.: 9015161 (Fig. 9 - ).
Fixation du bras à la porte et au chariot (Fig. 10)
Au cas où la poignée de débrayage est à une hauteur supérieure
à 1,80 m, il sera nécessaire de rallonger le cordon pour le rendre
accessible à tout utilisateur.
[1]. Débrayer le chariot à l’aide du dispositif de débrayage manuel.
[2]. Amener le chariot au niveau de la porte.
[3]. Fixer le bras à la chape porte et au chariot.
Réglage et fixation de la butée d’ouverture (Fig. 11)
[1]. Débrayer le chariot à l’aide du dispositif de débrayage manuel et amener
la porte en position ouverte.
Lors de cette manœuvre, vérier que le cordon du dispositif de
débrayage ne risque pas de s’accrocher par la suite à une partie
saillante d’un véhicule (par exemple, une galerie de toit).
Ne pas ouvrir la porte au maximum, mais positionner celle-ci de façon
qu’elle n’atteigne pas ses butées.
[2]. Positionner la butée contre le chariot et la xer sur le rail.
Montage des coussinets de maintien de chaîne (Fig. 12)
Cas des rails à chaîne uniquement.
Positionner chacun des coussinets dans le premier trou du rail à l’extérieur des
ns de courses.
Veiller à enfoncer au maximum le coussinet de façon que l’ergot de
positionnement dépasse à l’extérieur du rail.
