10
Paramètrage et options de fonctionnement
8

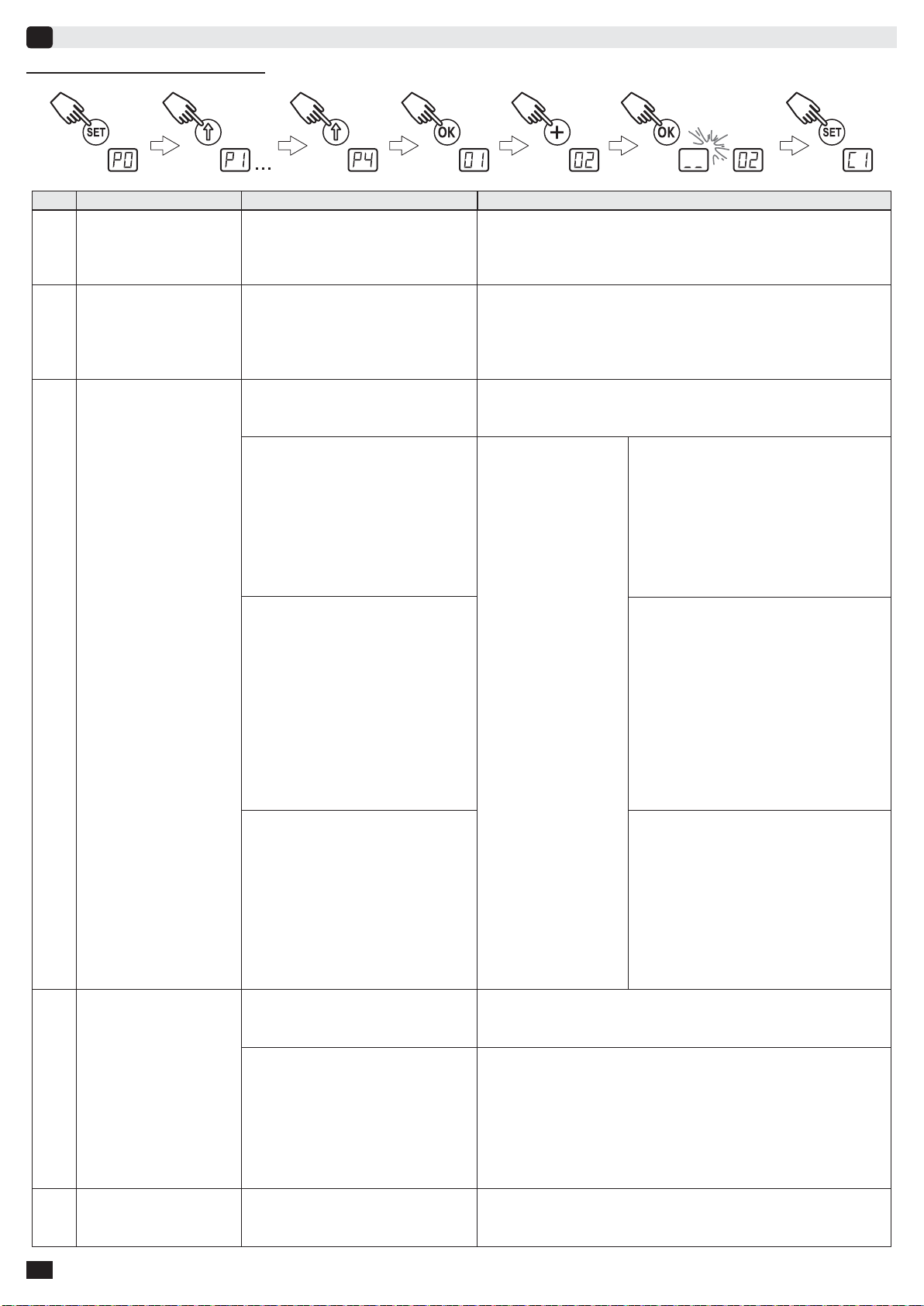

Schéma général de paramètrage
CODE DESIGNATION VALEURS COMMENTAIRE
P2 Mode de fonctionnement total 0= Séquentiel Chaque appui sur une touche de la télécommande provoque le mouvement
du moteur (position initiale : porte fermée) selon le cycle suivant :
ouverture, stop, fermeture, stop, ouverture, …
1= Séquentiel + temporisation de fermeture
2= Fermeture automatique
3= Fermeture automatique par cellules
En mode fermeture automatique :
- La fermeture de la porte se fait automatiquement
après la durée de temporisation programmée
(paramètre t0).
- un appui sur la touche de la télécommande
pendant l'ouverture est sans effet.
- Un appui sur la touche de la télécommande
pendant la fermeture provoque la réouverture.
- Un appui sur la touche de la télécommande
pendant la temporisation de fermeture relance la
temporisation.
En mode séquentiel avec temporisation
de fermeture automatique :
- La fermeture de la porte se fait automatiquement
après la durée de temporisation programmée
(paramètre t0).
- Un appui sur la touche de la télécommande
interrompt le mouvement en cours et la
temporisation de fermeture.
- Après l'ouverture de la porte, le passage devant
les cellules (sécurité fermeture) provoque la
fermeture après une temporisation courte (5s, fixe).
- Si le passage devant les cellules n'est pas réalisé,
la fermeture de la porte se fait automatiquement
après la temporisation de fermeture programmée
(paramètre t0).
- Si un obstacle est présent dans la zone de
détection des cellules, la porte ne se ferme pas.
Elle se fermera une fois l'obstacle enlevé.
Le fonctionnement en mode
fermeture automatique n'est
possible que si des cellules
photoélectriques sont
instalées (P4=1 ou P4=2).
P4 Entrée de sécurité 0= Pas de dispositif de sécurité
1= Dispositif de sécurité avec autotest
2= Dispositif de sécurité sans autotest
Si la valeur 0est sélectionnée, l’entrée de sécurité n’est pas prise en compte.
Si la valeur 1est sélectionnée, l’auto test du dispositif s’effectue à chaque cycle de fonctionnement.
Si la valeur 2est sélectionnée : dispositif de sécurité sans auto test, il est impératif de tester
tout les 6 mois le bon fonctionnement du dispositif.
P3 Mode de fonctionnement partiel 0= Séquentiel Chaque appui sur une touche de la télécommande provoque le mouvement
du moteur (position initiale : porte fermée) selon le cycle suivant :
ouverture, stop, fermeture, stop, ouverture, …
1= Séquentiel + temporisation de fermeture Le fonctionnement en mode fermeture automatique n'est possible que si des
cellules photoélectriques sont instalées (P4=1 ou P4=2).
En mode séquentiel avec temporisation de fermeture automatique :
- La fermeture de la porte se fait automatiquement après la durée de
temporisation programmée (paramètre t2).
- Un appui sur la touche de la télécommande interrompt le mouvement en cours
et la temporisation de fermeture.
P0 Sensibilité de la détection
d'obstacle 0= Très peu sensible
1= Peu sensible
2= Standard
3= Très sensible
En cas de modification de ce paramètre, l’installateur doit impérativement vérifier
que la limitation des forces est conforme à l’annexe A de la norme EN 12 453.
P1 Vitesse d'accostage en
fermeture 0= Pas de ralentissement
1= Ralentissement court
2= Ralentissement long
P1=0 Pas de ralentissement en fin de fermeture
P1=1 La vitesse est réduite durant les 20 derniers centimètres
P1=2 La vitesse est réduite durant les 50 derniers centimètres
En cas de modification de ce paramètre, l’installateur doit impérativement vérifier
que la limitation des forces est conforme à l’annexe A de la norme EN 12 453.
